Typora绘制思维导图
文章目录
1.我要绘制的思维导图是什么样的?
在我的上一篇博客群里提问的艺术里,我画了这样一个思维导图。
本文的目标就是,用typora直接复现这个思维导图。
2.Typora绘制思维导图的思路
我们观察一下,其实思维导图就是树状结构的数据嘛,作为程序员,拿语言写树状结构的数据是很平常的事情。而且写代码可比画图省事多了,查阅资料可以知道,有一种mermaid
语法,就是做这件事情的,支持 UML,甘特图,流程图等。
重要的是,Typora就支持写mermaid。
3.开始绘制
3.1 绘制前的准备工作(mermaid语法手册)
掌握原理是做事的第一步
Mermaid 是一种用于描述图表、流程图和时序图等的文本驱动的图形语言。它使用简洁的文本语法来定义图表结构,然后将其转换为可视化图形。
当使用Mermaid语法时,你可以使用一些关键字来定义不同类型的图形。下面是一些常用的关键字及其作用:
[*]
:用于表示一个节点的形状为圆形,表示该节点是一个起始或结束节点。<|--
:用于表示继承关系,其中左侧的类或接口是右侧类或接口的子类或实现类。+
:在类图中,表示公共(public)属性或方法。-
:在类图中,表示私有(private)属性或方法。pie
:在流程图中,表示一个饼图节点,通常用于表示一个决策或选项的分支。graph
:用于指定图的方向。常见的方向有:LR
(从左到右)、RL
(从右到左)、TB
(从上到下)、BT
(从下到上)。||
:线上的文字。[]
:方形。{}
:菱形条件节点。()
:圆角矩形。(())
:圆形。>]
:不对称节点。---
:无箭头的实线。-.-
:无箭头的虚线。-.->
:有箭头的虚线。-->
:有箭头的实线。style
:用于定义节点和连接线的样式。fill
:设置节点或连接线的填充颜色。stroke
:设置节点或连接线的边框颜色。stroke-width
:设置节点或连接线的边框宽度。stroke-dasharray
:设置节点或连接线的边框为虚线样式,通过指定虚线段的长度。linkStyle
:用于设置连接线的样式。stroke
:设置连接线的颜色。stroke-width
:设置连接线的宽度。sequenceDiagram
:用于创建序列图。序列图展示了不同参与者之间的交互顺序,以及消息的发送和接收顺序。classDiagram
:用于创建类图。类图展示了类、接口、属性和方法之间的关系,用于描述面向对象的结构。participant
:在序列图中,用于定义参与者或对象。class
:在类图中,用于定义类或接口。extends
或<<extends>>
:在类图中,用于定义类的继承关系。%%
:可以写行注释。
关于这些语法具体表现出来的简单图,可以参考下面这两篇博客,作者在博客里已经写得非常好了,里面有直接写语言后出来的图的样子,我就不重复造轮子了。
1. 来自知乎,使用 Typora 画图(类图、流程图、时序图)。
2.来自菜鸟教程,typora 画流程图、时序图(顺序图)、甘特图。
3.来自腾讯云,mermaid 语法。
3.2 绘制思维导图
下面直接写代码来讲解。
%% graph定义了这是流程图,方向从左到右
graph LR
%% 然后别急着画图,我们把每个节点定义成变量。(写代码是一门艺术,一定要写的逻辑清楚,我用o表示根节点,后面按层级的规律给它编码)
o(群里提问的艺术)
o1(提问之前)
o11(尝试自己解决)
o111(搜索也是一门艺术)
o1111(Baidu)
o1112(Google)
o112(查阅手册或者文档)
o113(查阅论坛或者社区)
o1131(github)
o1132(stackoverflow)
o114(查阅源代码)
o115(询问朋友)
o116(自检并且不断尝试)
o12(不能自己解决)
o121(明白自己想问什么)
o122(梳理准备你的问题)
o123(言简意赅)
o2(怎样提问)
o21(用词准确, 问题明确)
o22(描述准确, 信息充足)
o221(准确有效的信息)
o222(问题内容)
o223(做过什么尝试)
o224(想要问什么)
o23(别问毫无意义的问题)
o231(有没有人在)
o232(有没有人会)
o3(注意事项)
o31(提问前做好冷场的心理准备)
o311(也许这个问题网上搜一下就知道答案)
o312(也许别人在忙)
o313(也许这个问题太简单了)
o314(也许没人做过这个)
o32(谦虚, 别人没有义务为你解决问题)
o33(没有一定的学习能力, 遇到问题只会伸手的不适合玩这个)
o34(群唯一的作用: 扯淡, 交流, 分享, 以上几条为前提)
%% 定义变量后再开始连接节点。
o --- o1
o --- o2
o --- o3
o1 --- o11
o1 --- o12
o2 --- o21
o2 --- o22
o2 --- o23
o3 --- o31
o3 --- o32
o3 --- o33
o3 --- o34
o11 --- o111
o111 -.- o1111
o111 -.- o1112
o11 --- o112
o11 --- o113
o113 -.- o1131
o113 -.- o1132
o11 --- o114
o11 --- o115
o11 --- o116
o12 --- o121
o12 --- o122
o12 --- o123
o22 --- o221
o22 --- o222
o22 --- o223
o22 --- o224
o23 --- o231
o23 --- o232
o31 --- o311
o31 --- o312
o31 --- o313
o31 --- o314
%% 到这里连接就写完了,其实这里就足够了,下面是美化样式的方法,精益求精,也可以不求。
%% -------------------------------------------------------------------------
%% 下面开始绘制节点的样式,fill管背景色,stroke管边框,color是字体颜色,有点类似css的语法。
style o fill:black,stroke:black,stroke-width:1px,color:white
style o1 fill:#f22816,stroke:#f22816,stroke-width:1px,color:white
style o2 fill:#f2b807,stroke:#f2b807,stroke-width:1px,color:white
style o3 fill:#233ed9,stroke:#233ed9,stroke-width:1px,color:white
style o11 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o12 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o111 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o112 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o113 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o114 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o115 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o116 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o121 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o122 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o123 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o1111 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o1112 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o1131 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o1132 fill:#fcd4d0,stroke:#fcd4d0,stroke-width:1px
style o21 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o22 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o221 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o222 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o223 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o224 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o23 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o231 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
style o232 fill:#fcf1cd,stroke:#fcf1cd,stroke-width:1px
%% 下面开始绘制线条的样式,以第一个为例子,0代表第一根线,顺序以代码的线出现的位置为准
linkStyle 0 stroke:#f22816,stroke-width:5px;
linkStyle 1 stroke:#f2b807,stroke-width:5px;
linkStyle 2 stroke:#233ed9,stroke-width:5px;
linkStyle 3 stroke:#f22816,stroke-width:3px;
linkStyle 4 stroke:#f22816,stroke-width:3px;
linkStyle 5 stroke:#f2b807,stroke-width:3px;
linkStyle 6 stroke:#f2b807,stroke-width:3px;
linkStyle 7 stroke:#f2b807,stroke-width:3px;
linkStyle 8 stroke:#233ed9,stroke-width:3px;
linkStyle 9 stroke:#233ed9,stroke-width:3px;
linkStyle 10 stroke:#233ed9,stroke-width:3px;
linkStyle 11 stroke:#233ed9,stroke-width:3px;
3.3 成品
3.3.1 不去mermaid查看成品

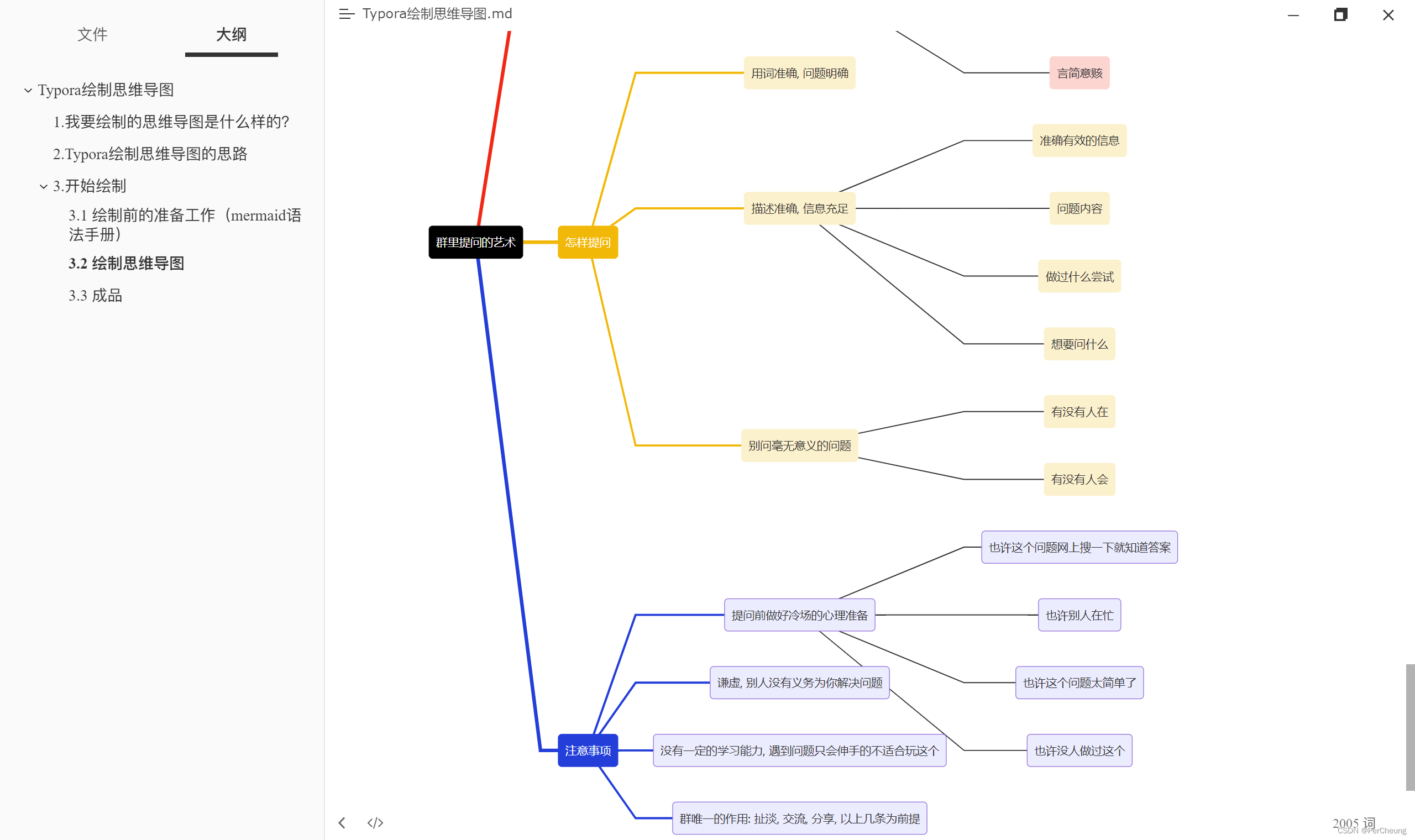

部分网页因为对该语法适配不一样,不一定每个网页都适配这样的语法显示。所以贴个成品图放下面给各位看看效果,最后绘制出来的图挺大的,还是个svg的,只能截取部分出来看了,你也可以将上面的代码放到你typora里,在你本地看看效果。本文全部内容到此为止。
3.3.2 去mermaid查看成品
原来mermaid(美人鱼)官网有一个在线编辑器,专门支持他家的mermaid语法在线显示,下面附上我的svg链接,直接点开就能看到成品的svg图像的样子了。更让我感到惊奇的是该链接居然没有被长城拦截,国内也可以很舒服的访问美人鱼网站。
