如何使用 Typora 创建思维导图
首先在 Typora 中输入 ```mermaid,然后敲击回车,即可初始化一张空白图。
输入以下代码:
流程图:
graph TD;
A-->B;
A-->C;
B-->D;
语法解释:graph 关键字就是声明一张流程图,TD 表示的是方向,这里的含义是 Top-Down 由上至下。
流程图实例:
graph TD;
/-->bin;
/-->boot;
/-->dev;
/-->etc;
/-->home;
/-->root;
/-->run;
/-->sbin;
/-->tmp;
/-->usr;
/-->var;
home-->alice;
home-->bob;
home-->eve;

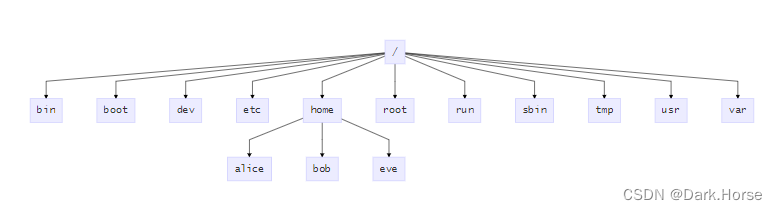

效果图:
时序图:
语法解释:->> 代表实线箭头,–>> 则代表虚线。
sequenceDiagram
Alice->>John: Hello John, how are you?
John-->>Alice: Great!

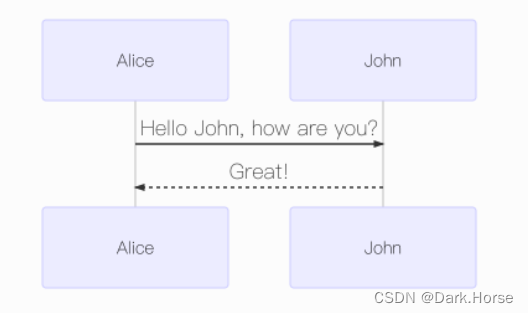

效果图:
状态图:
语法解释:[*] 表示开始或者结束,如果在箭头右边则表示结束;
stateDiagram
[*] --> s1
s1 --> [*]

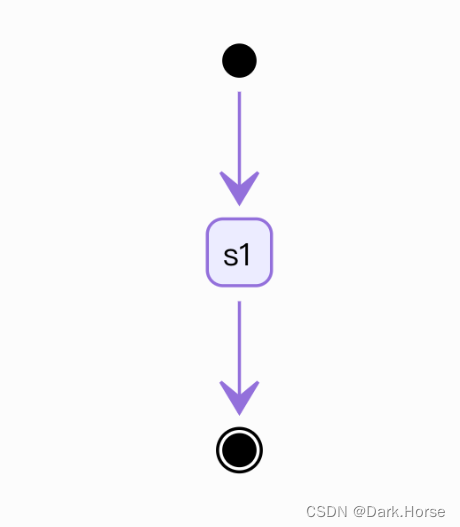

效果图:
类图:
语法解释:<|-- 表示继承,+ 表示 public,- 表示 private;
classDiagram
Animal <|-- Duck
Animal <|-- Fish
Animal <|-- Zebra
Animal : +int age
Animal : +String gender
Animal: +isMammal()
Animal: +mate()
class Duck{
+String beakColor
+swim()
+quack()
}
class Fish{
-int sizeInFeet
-canEat()
}
class Zebra{
+bool is_wild
+run()
}

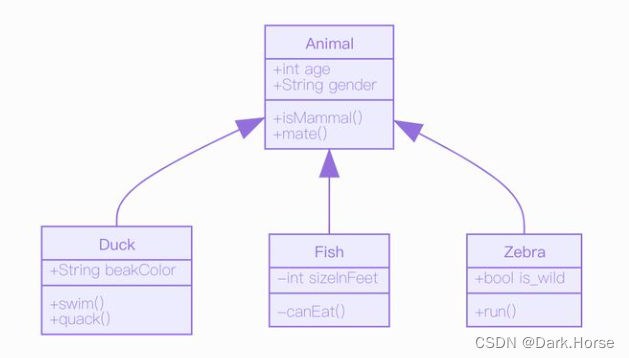

效果图:
甘特图:
甘特图一般用来表示项目的计划排期,目前在工作中经常会用到。
语法也非常简单,从上到下依次是图片标题、日期格式、项目、项目细分的任务。
gantt
title 工作计划
dateFormat YYYY-MM-DD
section Section
A task :a1, 2020-01-01, 30d
Another task :after a1 , 20d
section Another
Task in sec :2020-01-12 , 12d
another task : 24d

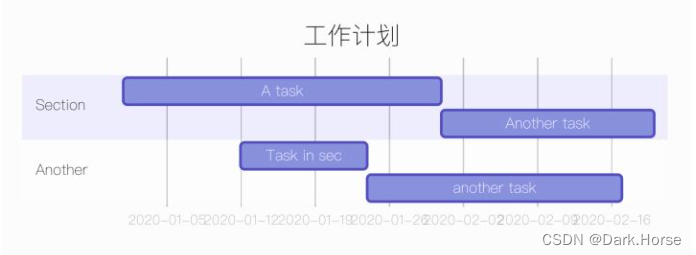

效果图:
饼图:
饼图使用 pie 表示,标题下面分别是区域名称及其百分比。
pie
title Key elements in Product X
"Calcium" : 42.96
"Potassium" : 50.05
"Magnesium" : 10.01
"Iron" : 5

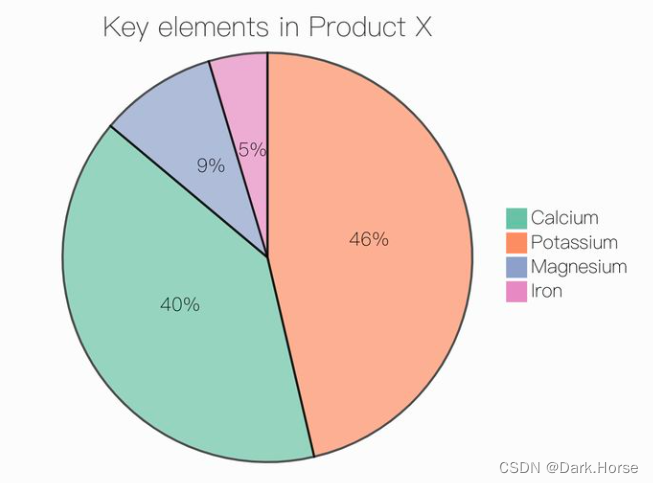

效果图:
导出:
绘制好的图片可以选择菜单/文件/导出,导出为图片或者网页格式。在网页中图片是以 SVG 格式渲染的,你可以复制 SVG 内容,导入到 SVG 的图片编辑器中进一步操作。
本文章转自知乎:阿远(https://zhuanlan.zhihu.com/p/172635547)
