Fluent的模型参数化（2）

前言：本文基于2023R1版本。

在《Fluent的模型参数化（1）》中，对将Fluent模型进行参数化的方法进行了概述。

本文主要基于已参数化的模型，进行参数分析的方法。

基本概念：

• 输入参数：工况的设置数据，例如各类边界条件数据等

• 输出参数：仿真结果数据，例如截面流量、最高温度等

• 设计点：输入参数取值的一个组合

• 基准设计点：作为工况模板的设计点，定义了物理机理、边界条件、后处理展示等必备内容

本文以分析带攻角的有厚度平板在不同流速下的气动特性为例，讲述参数分析的设置要点

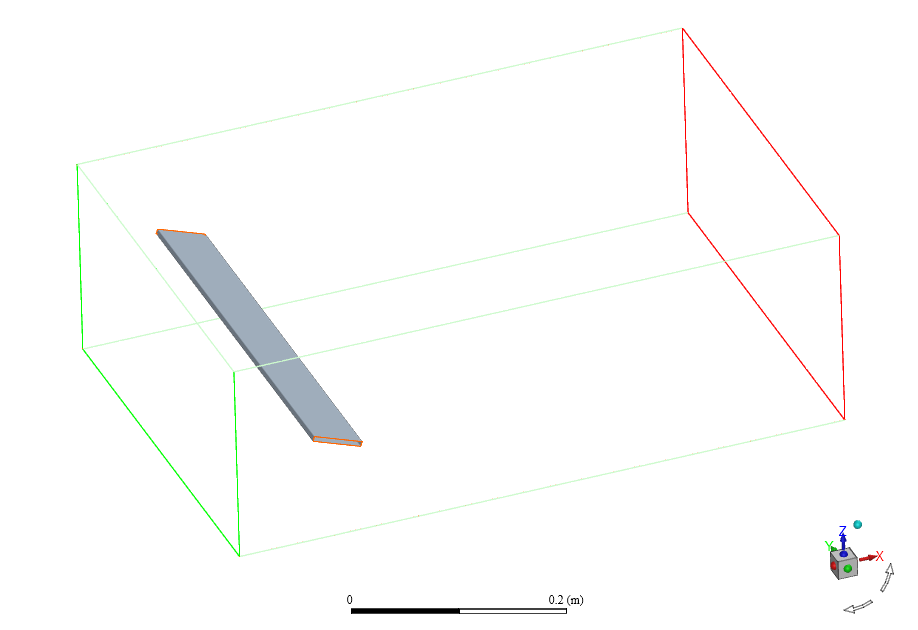

计算域图示

输入参数为入口空气速度，输出参数为板的阻力（X方向受力）和升力（Z方向受力）

注意事项：需要先完成基准设计点的仿真和后处理相关设置，再进行参数分析。

下述内容，主要基于Fluent界面上方parametric工具栏中相关功能进行操作。

1 初始化

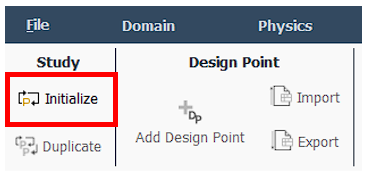

在开始参数分析之前，必须先进行参数序列的初始化（不是流场的初始化）。点击initialize即可。

点击后会弹出文件对话框，保存相关的Fluent 项目文件。

2 增加设计点

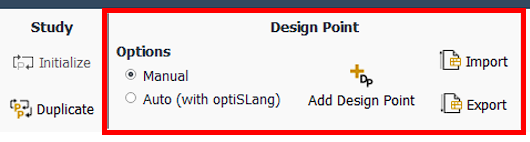

设计点的增加可通过手动操作，也可以基于内置的OptiSLang的设计点抽样方式进行自动设置。

也可以导入或导出设计点的参数组合数据（CSV格式）

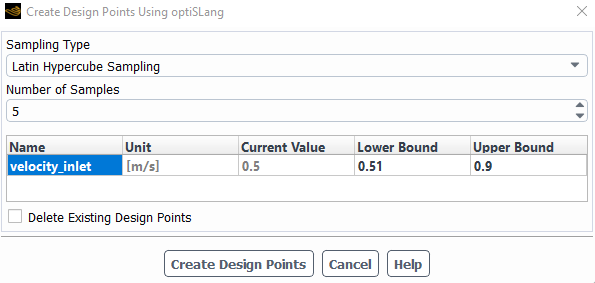

自动创建设计点界面如图所示，设定抽样算法、样本数量、变量取值范围后，点击创建按钮，会后台调用OptiSLang计算各个设计点的参数取值。

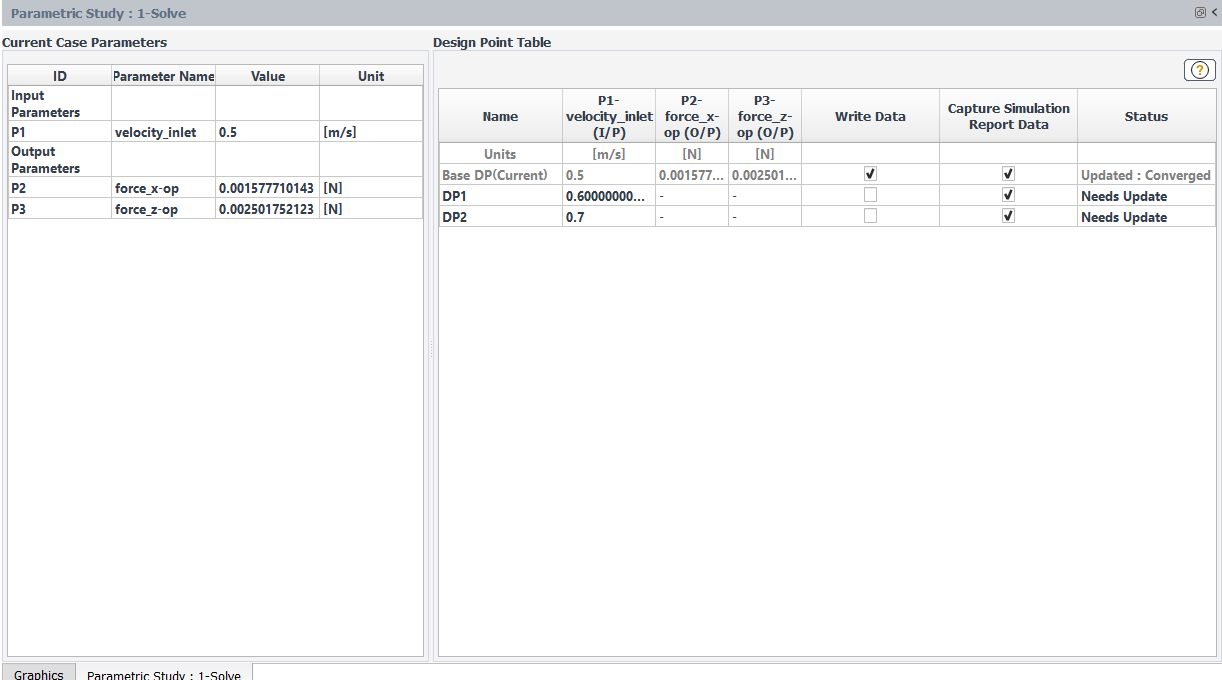

在Fluent界面右侧，会出现设计点组合的参数显示

上图中，DP1和DP2是手动创建的设计点，base DP是已经完成运算的初始设计点。状态栏中，会显示设计点的状态，其中所谓更新指Fluent求解此参数组合工况，获得输出参数值。

状态显示为“needs update”的设计点，可以手动修改输入参数取值。

若需要保存完整的流场结果数据，需要勾选“write data”，否则将只能获得输出参数取值和基于基准设计点设置的后处理结果。

3 更新状态

所谓设计点更新，指完成设计点工况的求解和后处理工作。

上图中，如果所有设计点想同时更新，点击“update all”即可。

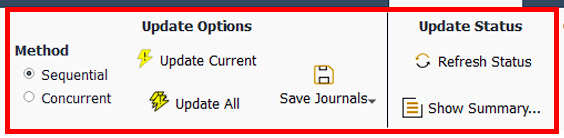

更新方法中，sequential表示每个设计点分别求解，在上个设计点求解完成后再开始下个设计点求解；concurrent表示所有设计点同时求解。

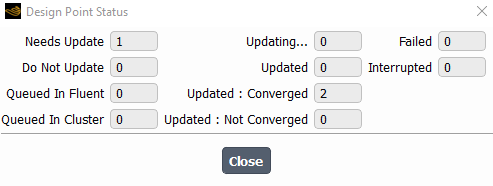

通过“show summary”，可查看设计点状态统计

4 设计点对比

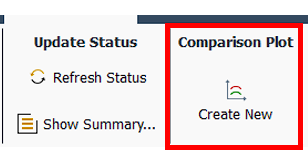

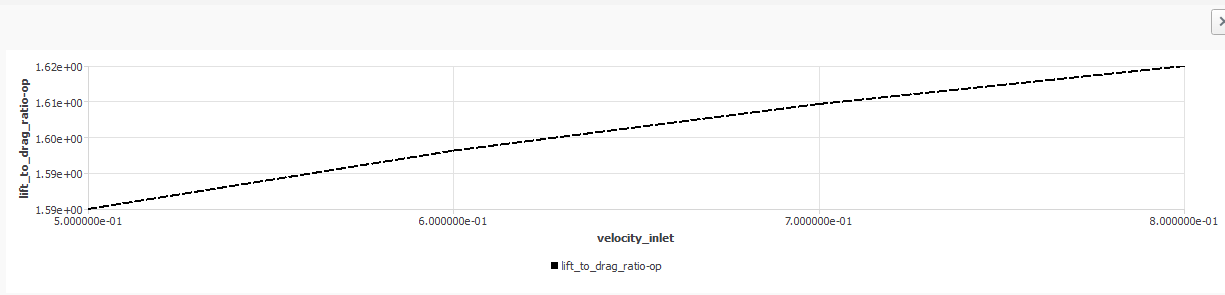

可创建曲线图，获得输入参数和输出参数之间的变化关系。

创建完成后，曲线在图形界面上会进行显示

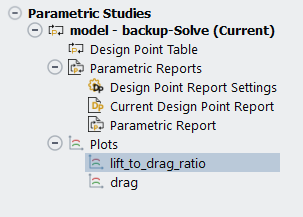

对于已创建的曲线，在Fluent界面左侧树形菜单中也有列表显示。

完成设计点更新后，可利用自动化报告进行设计点比较。点击“parametric report”，生成报告

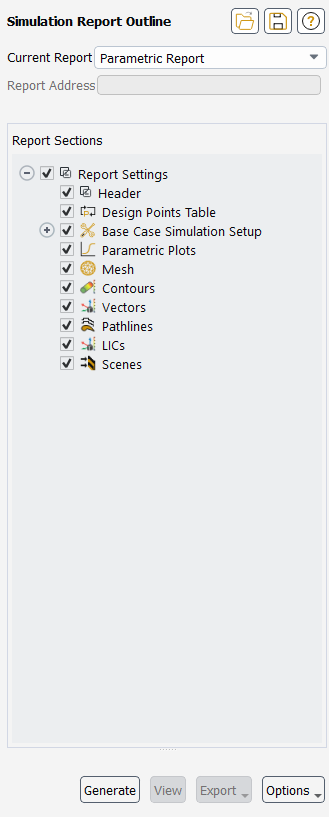

选择报告中需要包含的部分，稍等片刻后可生成报告

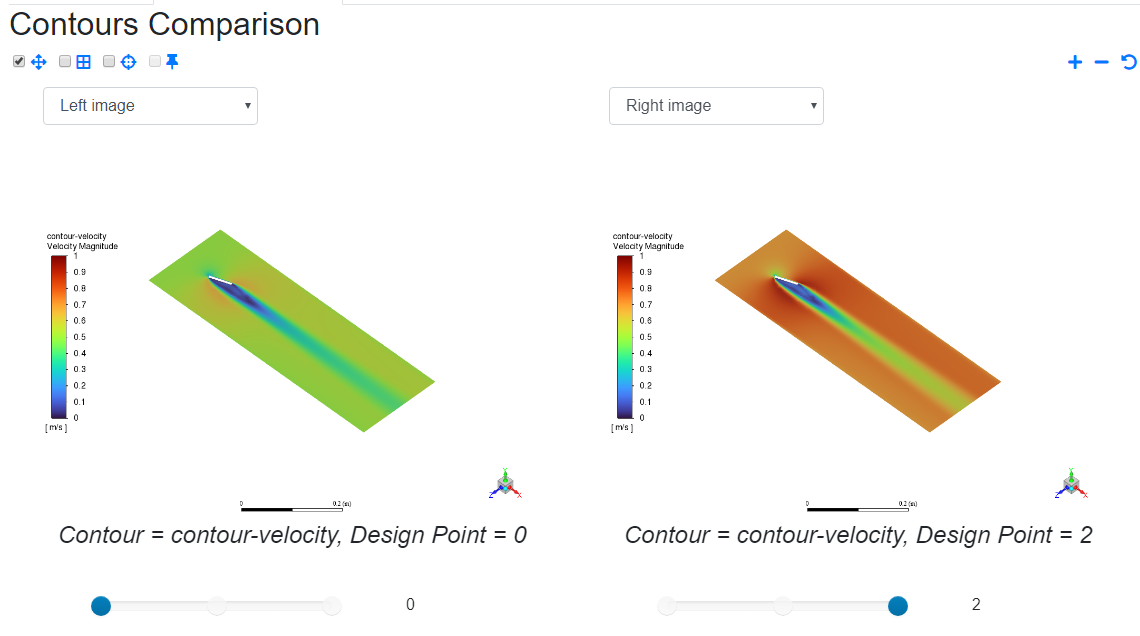

生成后，可在报告文档中基于云图、矢量图等比较不同设计点下的物理量分布规律

自动生成的报告，Fluent可输出为PDF或者HTML格式进行保存。

5 文件体系

参数化项目相关文件以flprj的Fluent项目文件形式保存。与之配套还有一个同名文件夹，保存于相同目录下。

在后续调用参数分析时，可无需基准设计点的CAS和DAT文件，直接读取flprj文件即可。
