Python实现生成EAN-13条码并识别（一）

生成EAN-13码

生成一维条码的思路较为简单，就是先将输入的数据按照相应的规则编成代码。首先我们来了解一下EAN-13条形码。

EAN-13码由左侧空白区、起始符、左侧数据符、中间分隔符、右侧数据符、校验符、终止符、右侧空白区及供人识别字符组成。

左侧空白区：位于条码符号最左侧与空的反射率相同的区域，其最小宽度为11个模块宽。
起始符：位于条码符号左侧空白区的右侧，表示信息开始的特殊符号，由3个模块组成。
左侧数据符：位于起始符右侧，表示6位数字信息的一组条码字符，由42个模块组成。
中间分隔符：位于左侧数据符的右侧，是平分条码字符的特殊符号，由5个模块组成。
右侧数据符：位于中间分隔符右侧，表示5位数字信息的一组条码字符，由35个模块组成。
校验符：位于右侧数据符的右侧，表示校验码的条码字符，由7个模块组成。
终止符：位于条码符号校验符的右侧，表示信息结束的特殊符号，由3个模块组成。
右侧空白区：位于条码符号最右侧的与空的反射率相同的区域，其最小宽度为7个模块宽。

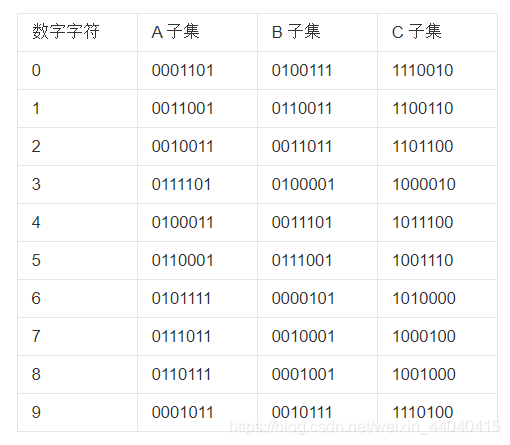

这里的模块指的是单位长度，每一条码数据字符由2个条和2个空构成，每一条或空由1～4个模块组成，每一条码字符的总模块数为7。用二进制“1”表示条的模块，用二进制“0”表示空的模块。

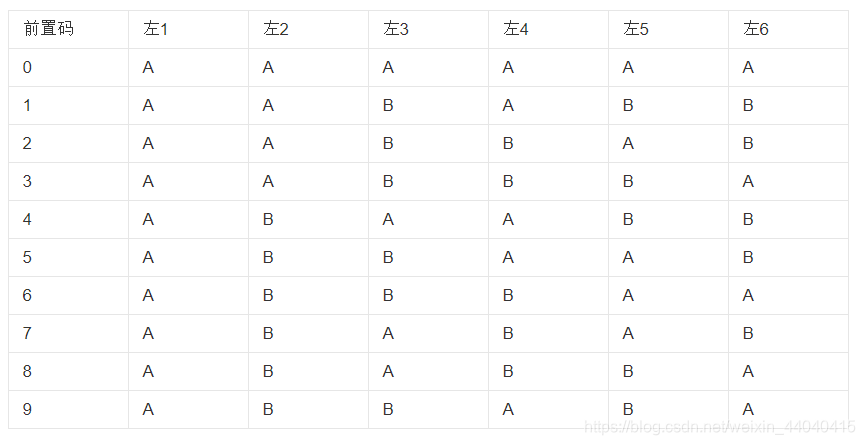

那么什么时候用A子集，什么时候用B子集呢？这都是由前置码决定的。

我编的EAN-13条码前缀默认为69，也就是说前缀码为6，左侧数据符对应使用的字符集为“ABBBAA”，而右侧数据符则都使用C子集。

我们都明白了数据字符应该如何表示，校验符又是啥？

校验符的作用是检验前面12个数字是否正确，在条码机每次读入数据时，都会计算一次数据符的校验并与校验符进行比对。
校验符的计算方法非常简单，从校验符（第1位）从右向左起将所有的奇数位相加得出一个数a，将所有的偶数位相加得出一个数b，然后将数b乘以3再与a相加得到数c，用10减去数c的个位数，如果结果不为10则检验符为结果本身，如果为10则检验符为0。

校验符只需要我们按照规则计算就好了，非常简单。需要注意的是校验码也被包含在位数内！！

编出来的结果就是一串由0和1组成的字符串。将结果逐个遍历，如果是1就画一个黑色的细长矩形，如果是0就画一个白色的矩形，间距调小一点就是一个能被识别的条形码啦！

关键代码如下：

#这是用来绘图的库
import matplotlib.pyplot as plt
import matplotlib.patches as patches

rule=[0,1,1,1,0,0,2,2,2,2
