LCD烧背光IC问题

问题描述：Intel Elkhart lake （7251LG4项目）调试LCD屏时，背光IC总是被烧坏。

问题分析：

1. LG4延用LG3主板，只是换LCD，排除背光IC供电及相关控制信号电压超过背光IC要求，再次测试确认在背光IC要求范围内。

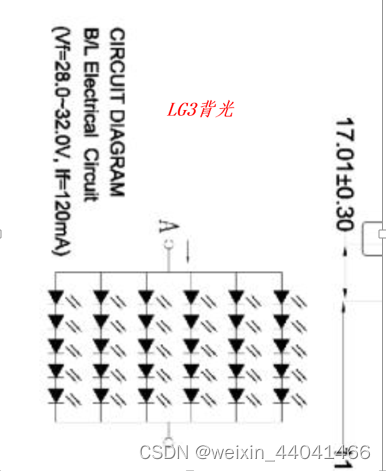

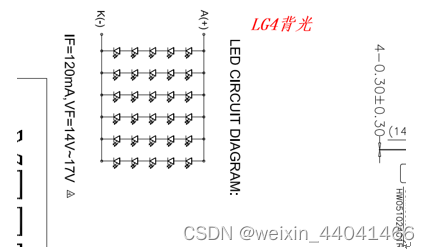

2. 核对规格书，找背光区别，LG3和LG4屏都是5串6并，但是背光电压却不同，后来询问屏厂，发现LG3使用的是双芯灯，每个电压在6V左右，LG4的是单芯灯，电压在3V左右

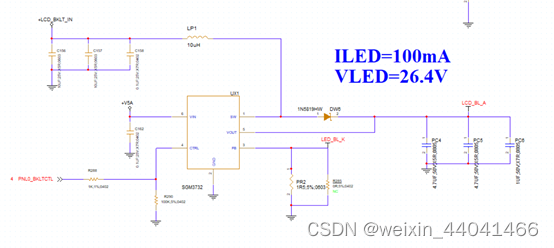

3.测试发现用低压适配器12V就不会烧坏背光IC，用20V适配器就会烧背光IC，背光IC只会升压，不能降压，当+LCD_BKLT_IN供电为20V时，LG4的LCD的LCD_BL_A和LED_BL_K之间电压只能吸收15V,20-15=5V的电压加在了背光IC的FB PIN致使背光IC损坏。



总结：1，选型LCD背光，需要问清楚屏厂背光IC用的背光灯规格，是单芯灯/双芯灯、常压灯/高压灯；

     2，背光IC的输入最大电压要小于背光的最小电压。
