51单片机管脚说明（以STC89C51RC为例）

最新推荐文章于 2025-04-09 19:55:55 发布
最新推荐文章于 2025-04-09 19:55:55 发布
阅读量645 收藏
点赞数 3
分类专栏： 51单片机 文章标签： 51单片机 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44047573/article/details/145744731
版权

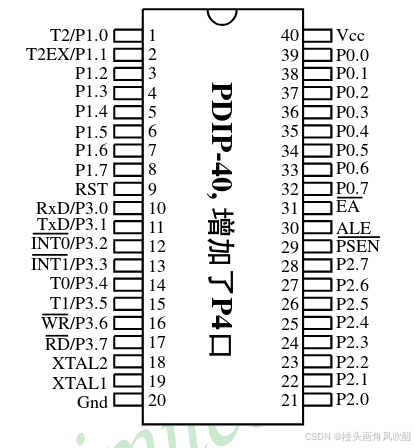

在这里插入图片描述

如上图所示，STC89C51RC一共有40个引脚，其中P0.0~P0.7, P1.0-P1.7,P2.0-P2.7,P3.0-P3.7称为GPIO引脚（通用输入输出引脚）

VCC电源正极，Gnd电源负极，接地

RST 复位脚

XTAL1 / XTAL2 内部时钟电路反相放大器输入端/输出端，接外部晶振

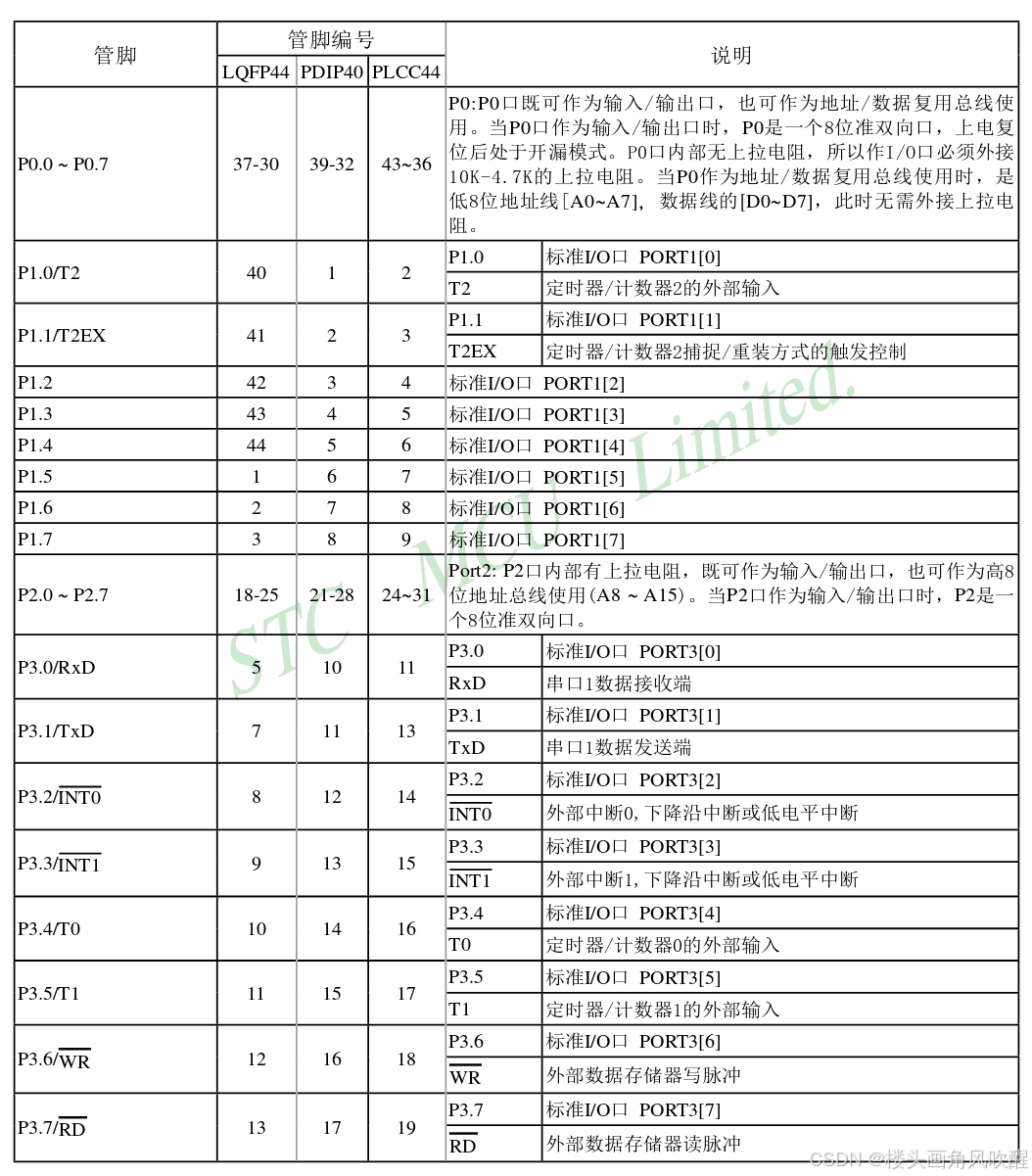

下表为STC89C51RC官方手册引脚说明

在这里插入图片描述
在这里插入图片描述
