ARMv8-A笔记二 ARMv8基本功能

**

一、执行级别

**
在ARMv8架构中，有4个执行级别。在AArch64中，这四个级别决定了执行的特权，armv7中也有类似的特权级别。
ELn，n越大特权越高。软件执行在不同的级别，从而实现了不同域的保护。
EL0 应用程序;
EL1 操作系统
EL2 hypervisor虚拟机
EL3 底层固件，包括secure monitor

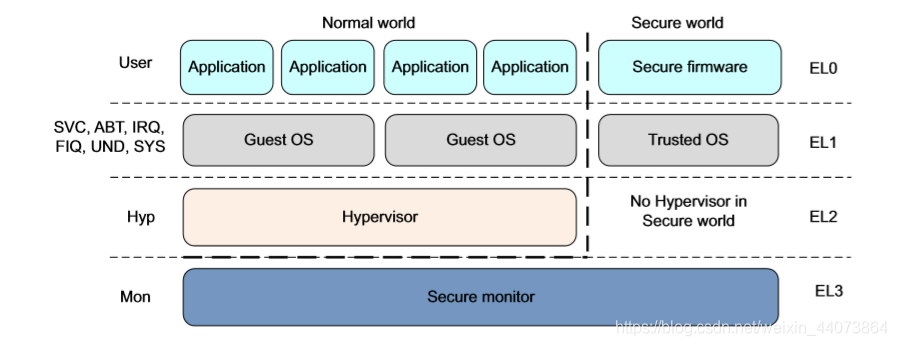

通常情况下，各程序执行级别如下，也有例外，比如KVM，会跨EL2和EL1操作

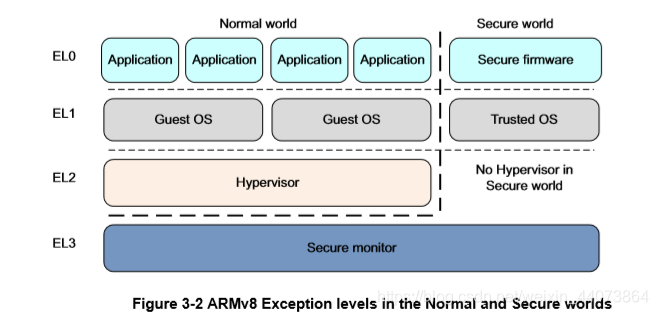

ARMv8-A 有两个安全状态， Secure 和Non-secure。如图，Non-secure指normal world, 这样能使一个OS和一个受信任的OS一起运行在同一个硬件上，并且提供确定的软件/硬件攻击保护。ARM TrustZone 技术将整个系统分为Normal和Secure worlds。 和ARMv7一样， Secure monitor 扮演一个Normal和Secure worlds之间的网关角色。

如上图，ARMv8-A提供虚拟技术hypervisor，其仅在Normal world。hypervisor， 即虚拟机管理(VMM) 代码可以在系统中运行并且可以主持多个guest OS.每个guest OS运行在一个虚拟机上，并无意识地和其他guest OS 共享时间。
Normal world（Non-secure）有特权的组件 ：
1、Guest OS kernel. 当在hypervisor下运行时，这些OS可以作为guest 还是 host取决于hypervisor model.（这个host是什么意思现在还不理解，川哥给的回复：先不纠结吧，可能hypervisor有多个mode，Wind River的hypervisor用的是GOS的形式）
2、hypervisor， hypervisor始终在Non-secure,当其被enable后，为其他OS提供虚拟服务
Secure world 有特权的组件：
1、Secure firmware: firmware 是第一个被执行的boot程序.它提供几个服务，包括平台初始化， trusted OS的安装， secure monitor的路由
2、trusted OS: 它为normal world提供安全服务， 为安全或者信任的应用程序提供运行环境。

ARMv8的 Secure monitor不属于Normal world 和 Secure world，它单独处于一个更高级别EL3

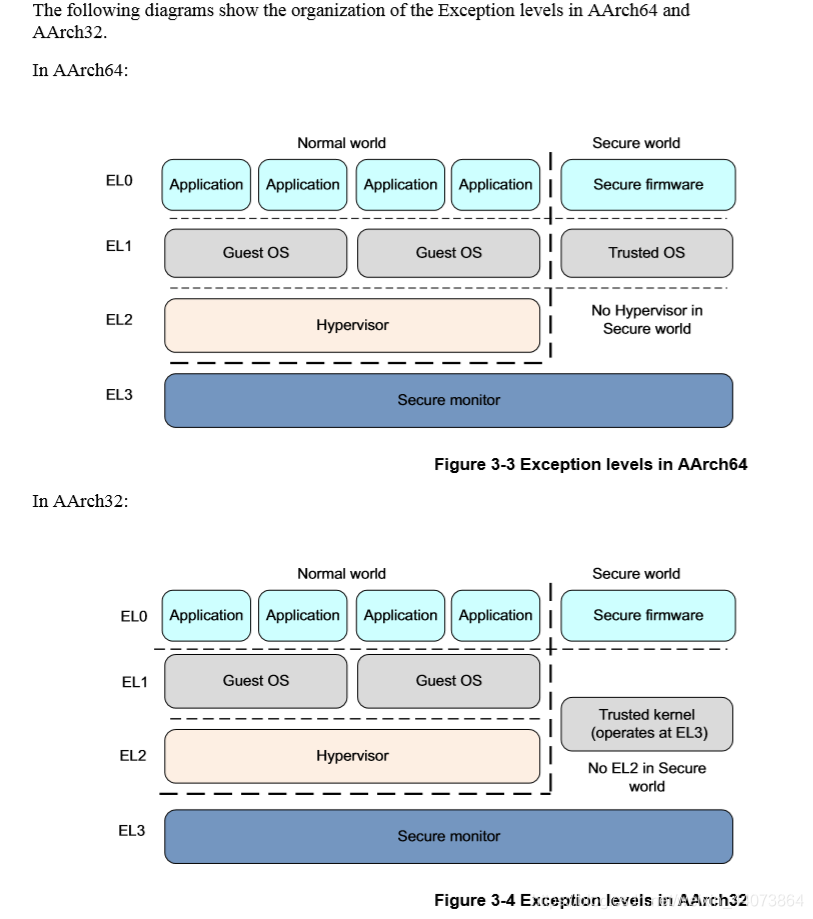

AArch64 和 AArch32， 决定使用64位宽的通用寄存器还是32位宽的通用寄存器。
AArch64使用A64指令集
AArch32使用A32指令集合T32(Thumb)指令集

AArch64 指令集中，Trusted OS在secure EL1, 但是在AArch32中，它在EL3执行

**

二、ELn级别的改变

**
在armV7中，由对应特权软件控制或者异常产生时进入另外一个特权级，core保存当前执行状态和返回地址，进入需要的特权模式并且可能关闭硬件中断。

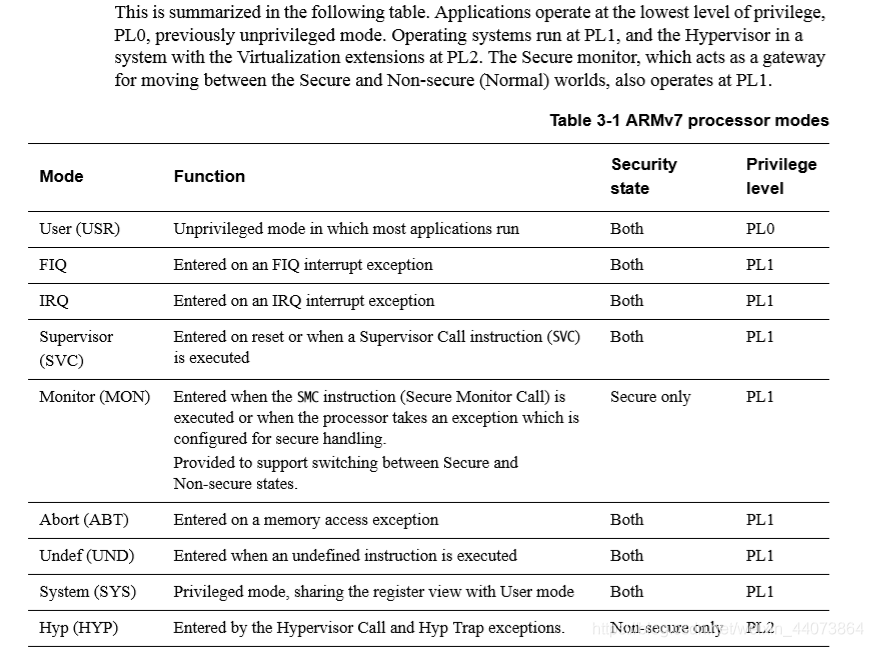

ELn对应PLn:

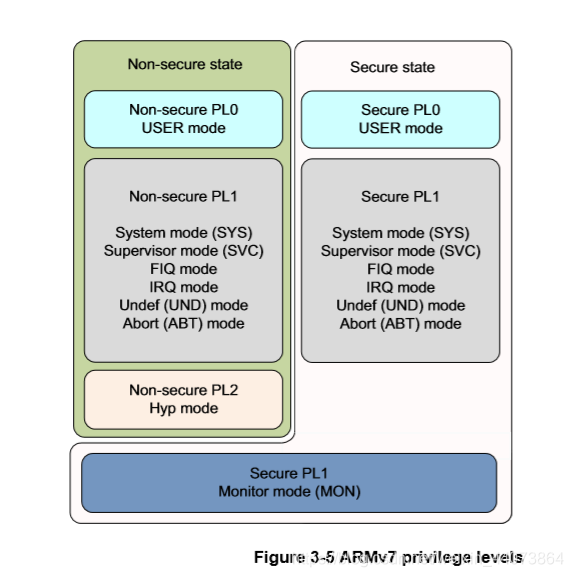

映射关系如下：

ELn之间的转换规则;
1、当转为更高权级表明软件执行特权变高，如EL0----> EL1
2、一个异常不可能导致更低的权级
3、在EL0中没有异常处理函数，异常处理函数必须在更高级别中去处理
4、异常会改变程序执行流程，执行异常处理从高于EL0的异常向量表开始。异常：
中断，如IRQ FIQ
系统调用。。。。。。。。。
5、异常处理结尾返回上一个特权级别的指令：ERET
6、从一个异常返回时可以保持同一个特权级或者进入一个更低的级。不能进入更高的级别。

三、改变执行状态

如果你运行一个64位的OS，在EL0想跑一个32位的应用程序时，系统必须改变为AArch32状态，当应用程序执行完成或者执行返回到OS，需要变回AArch64. 一个AArch32的OS不能跑一个AArch64的应用程序。改变执行状态只能通过改变执行权级实现。在EL3的code不能进入到更高的特权级中，所以EL3中不能改变执行状态，除非重启。
回到AArch32执行状态是通过更高的ELn到底的ELn,这是通过ERET指令退出异常处理的结果。
回到AArch64执行状态是通过更低的ELn到高的ELn
ARMv8在AArch32下的异常处理类似于armV7的异常处理，AArch64下的异常处理有AArch64 Exception Handling
一个AArch64的hypervisor可以host AArch32和AArch64的guest OS， 一个AArch64的 OS可以host AArch32 和AArch64 的应用程序，反之则不行。

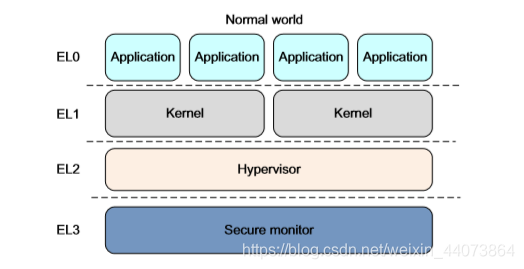

如下图：
