正点原子STM32cubeide学习——串口通信实验-轮询模式

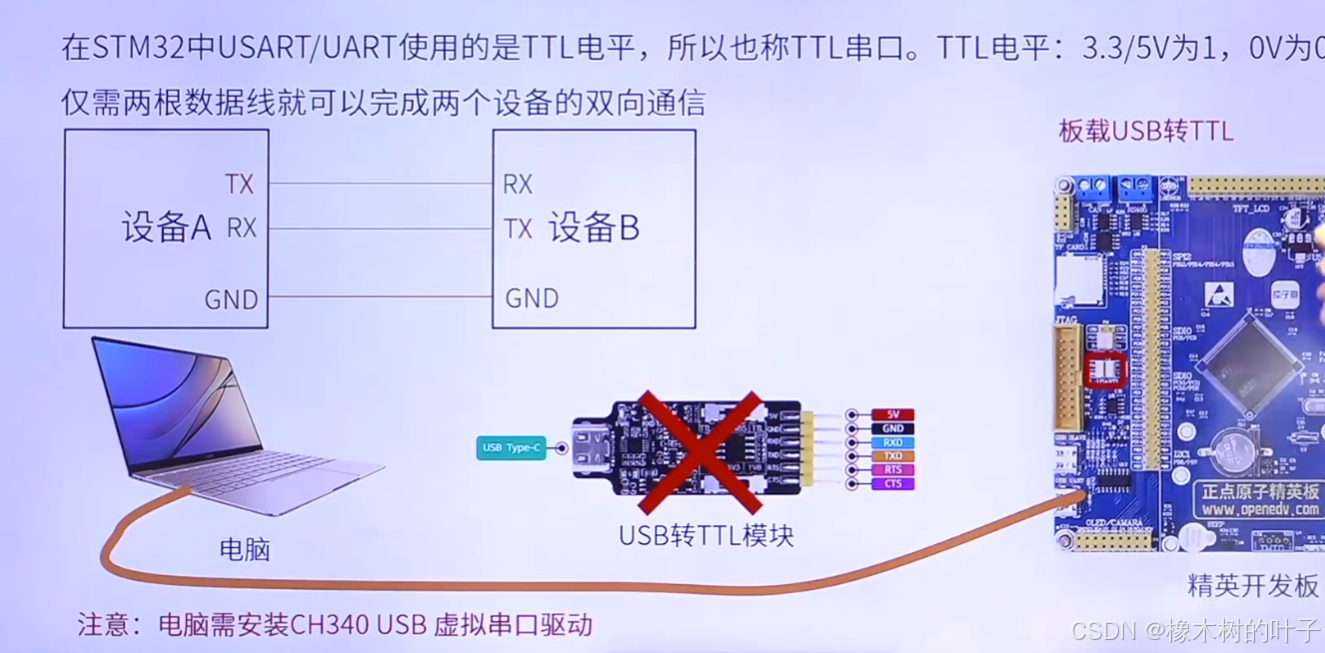

使用的是正点原子的精英版，单片机是STM32F103ZET6，本例程实现使用轮询的方式，实现串口的发送和接收数据。本套开发板上面已经板载了usb转ttl的模块，所以直接插上即可使用：

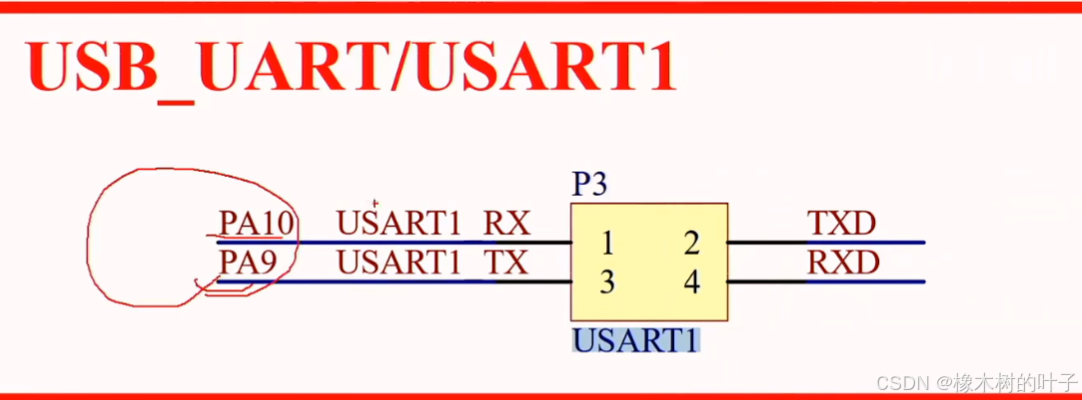

USART 同步异步收发器定义：是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出出去，也可以自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器中。

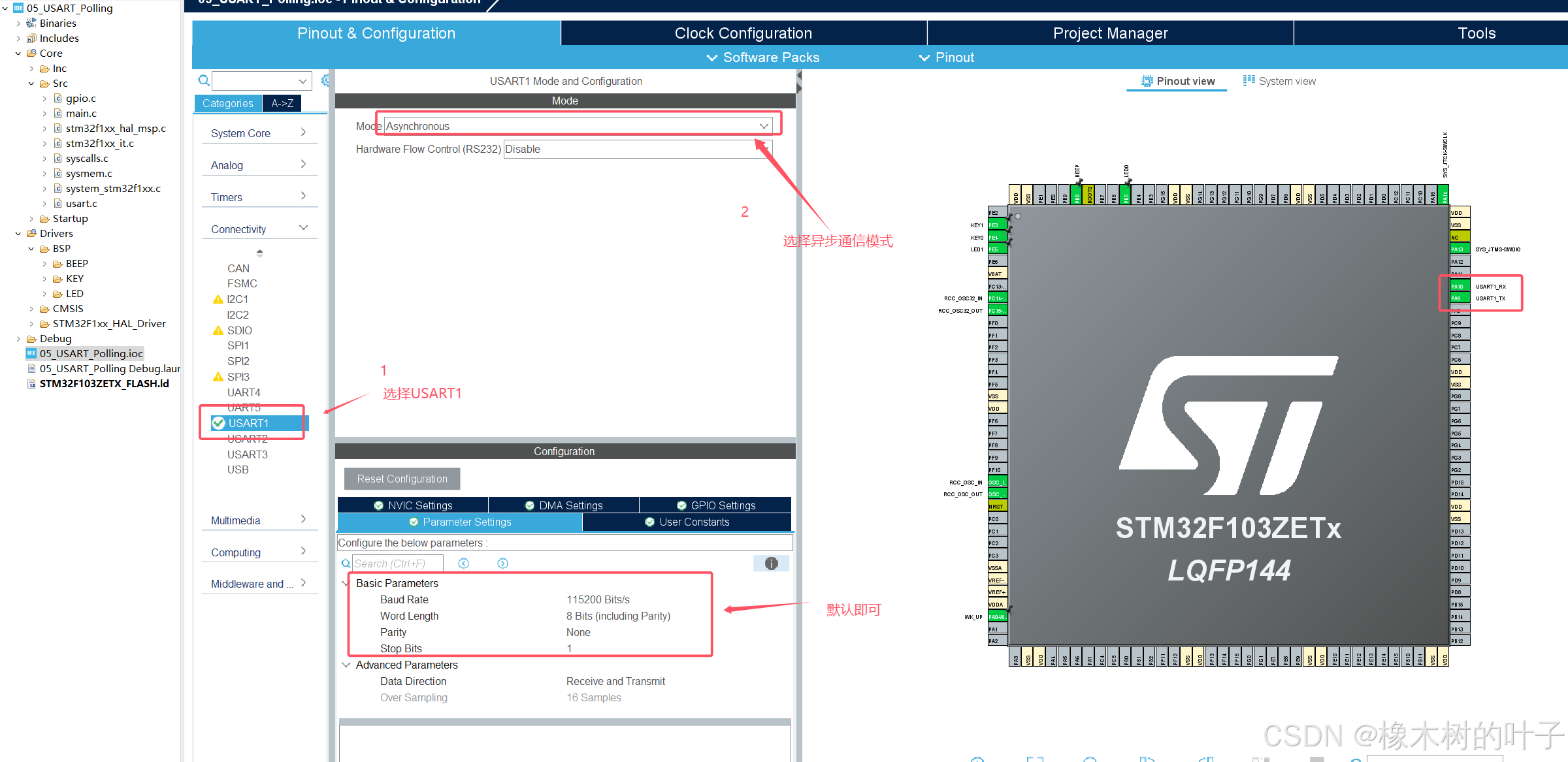

了解原理之后我们复制上节课中断实验代码 ，复制上一章代码，打开图形化配置 ，按照图片进行配置，然后生成代码即可



 在主函数中添加以下代码

int main(void)
{

  /* USER CODE BEGIN 1 */
	uint8_t revbuf[6];//定义接受变量6个字节
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  //当接受到6个字节之后执行电平翻转然后将接受的字节发送到串口上
	  HAL_UART_Receive(&huart1, revbuf, sizeof(revbuf), HAL_MAX_DELAY);//串口接收函数
	  LED0_TOGGLE();//LED0电平翻转
	  HAL_UART_Transmit(&huart1, revbuf, sizeof(revbuf), 1000);//串口发送函数
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

 编译下载，打开串口软件按照以下步骤配置好之后，随便输入6个字节，当接受到6个字节之后执行电平翻转，然后将接受的字节发送到串口上。



 即可实现使用轮询的方式，实现串口的发送和接收数据。
