防火墙—IPSec VPN（NAT 穿透-单侧 NAT）

两个防火墙之间通过 IKE 建立 IPSec VPN 隧道（NAT 穿透-单侧 NAT）

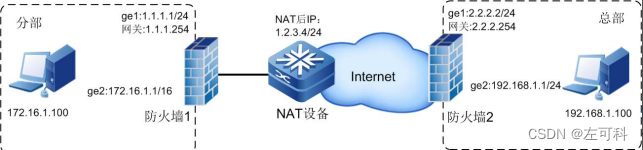

组网需求：

           某公司总部和分部之间要通过 Internet 进行通信，为保证信息安全，计划搭建 IPSec VPN 隧道对通信的数据进行加密。

1、总部和分部均使用防火墙联入互联网。

2、两台防火墙均工作在路由模式，总部防火墙位于公网出口，即边界处。

3、分部防火墙位于 NAT 设备后，需要通过 NAT 设备访问公网。

4、两台防火墙之间通过预共享密钥的方式搭建 VPN 自动隧道。

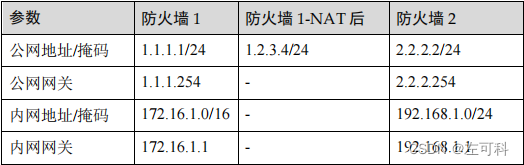

 两台防火墙的具体参数如下表所示：

 配置思路：

         1. 配置基础网络功能，使防火墙内的主机能够正常访问互联网。

         2. 配置 IKE 提议和 IKE 网关。

         3. 配置 IPSec 提议和 IPSec 隧道。

         4. 配置安全策略，放行相关流量。

配置防火墙 1

        步骤 1 配置防火墙接口 IP 地址、源 NAT 、安全策略等，保证内网主机可以访问互 联网。具体步骤略。

        步骤 2 进入 Web 配置界面，选择“网络配置 > 路由 > 静态路由”，单击“添 加”，配置默认路由。

步骤 3 选择“网络配置 > VPN > IPSec 自动隧道”，选择“ IKE 提议”页签，单击 “添加”，配置 IKE 提议。



 说明：1、两台防火墙墙的认证方式必须一致。2、 加密算法，验证算法，DH 组两边可以配置多个，但是必须配置有相同的选项，例如：防火墙 1 配置加密算法 3des，防火墙 2 配置加密算法 3des，aes-128。

步骤 4 选择“网络配置 > VPN > IPSec 自动隧道”，选择“ IPSec IKE 网关”页签， 单“添加”，配置 IKE 网关，勾选“ NAT 穿越”选项。



 说明：两边接口的协商模式，预共享密钥必须一致，否则隧道协商失败。

步骤 5 选择“网络配置 > VPN > IPSec 自动隧道”，选择“ IPSec 提议”页签，配 置 IPSec 提议。

步骤 6 选择“网络配置 > VPN > IPSec 自动隧道”，选择“ IPSec 隧道”页签，配 置 IPSec 隧道。



 步骤 7 选择“策略配置 > 安全策略”，单击“添加”，配置安全策略。





 说明：防火墙匹配安全策略时，是按照从上到下的顺序进行匹配。因此，安全策略配置完成后，请根据实际组网合理调整隧道相关安全策略的顺序，防止因为 流量匹配到错误的安全策略，导致业务不通的情况发生。

配置防火墙 2

步骤 1 配置防火墙接口 IP 地址、源 NAT 、安全策略等，保证内网主机可以访问互 联网。具体步骤略。

步骤 2 进入 Web 配置界面，选择“网络配置 > 路由 > 静态路由”，单击“添 加”，配置默认路由。

 步骤 3 选择“网络配置 > VPN > IPSec 自动隧道”，选择“IKE 提议”页签，单击 “添加”，配置 IKE 提议。

 说明： 两侧防火墙的认证方式必须一致。 加密算法，验证算法，DH 组两边可以配置多个，但是必须配置有相 同的选项，例如：防火墙 1 配置加密算法 3des，防火墙 2 配置加密算法 3des，aes-128。

步骤 4 选择“网络配置 > VPN > IPSec 自动隧道”，选择“ IPSec IKE 网关”页签，

单击“添加”，配置 IKE 网关。注意必须勾选“ MAT 穿越”选项。

步骤 5 选择“网络配置 > VPN > IPSec 隧道”，选择“ IPSec 提议”页签，配置

IPSec 提议。





步骤 6 选择“网络配置 > VPN > IPSec 自动隧道”，选择“ IPSec 隧道”页签，配

置 IPSec 隧道。





步骤 7 选择“策略配置 > 安全策略”，单击“添加”，配置安全策略。

− 进入隧道的策略



 说明：防火墙匹配安全策略时，是按照从上到下的顺序进行匹配。因此，安全策略 配置完成后，请根据实际组网合理调整隧道相关安全策略的顺序，防止因为 流量匹配到错误的安全策略，导致业务不通的情况发生。

结果验证：在防火墙两侧配置完成后，如果勾选了“自动连接”选项，系统会自动协商 隧道参数并建立连接。此时，在“数据中心 > 监控 > 隧道监控”界面中， 可以看到相应的 IPSec VPN 隧道的连接状态。
