Ansys Maxwell学习笔记(1)

一、基本原理

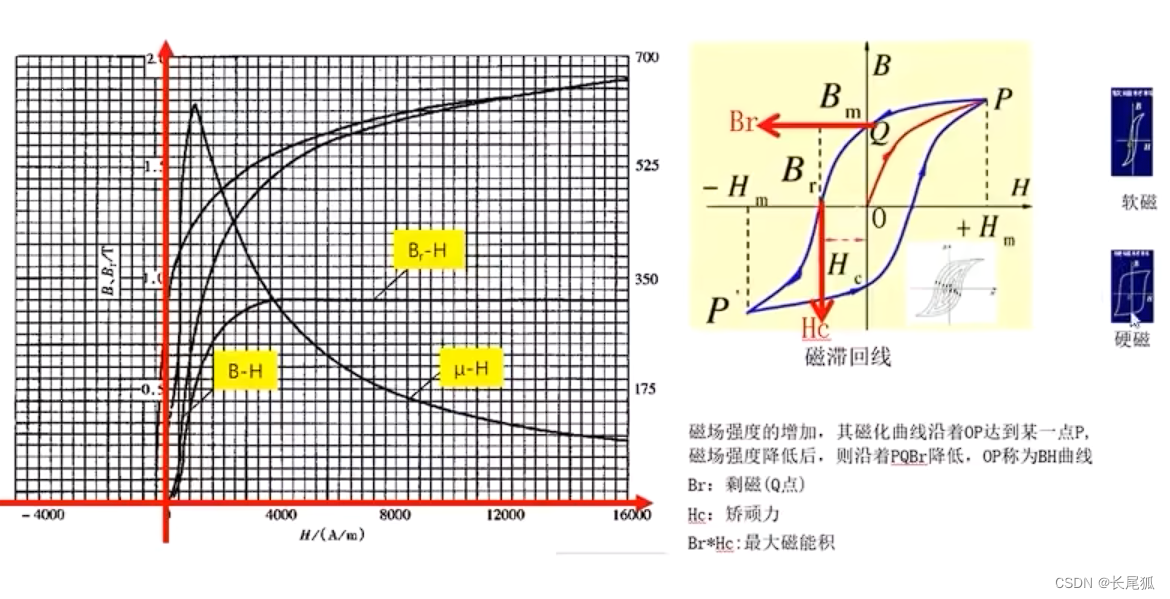

1.磁滞回线

图一:磁滞回线

其中,磁滞回线中与Y轴的交点为剩磁,与X轴的交点为矫顽力,两者的乘积为最大磁能积

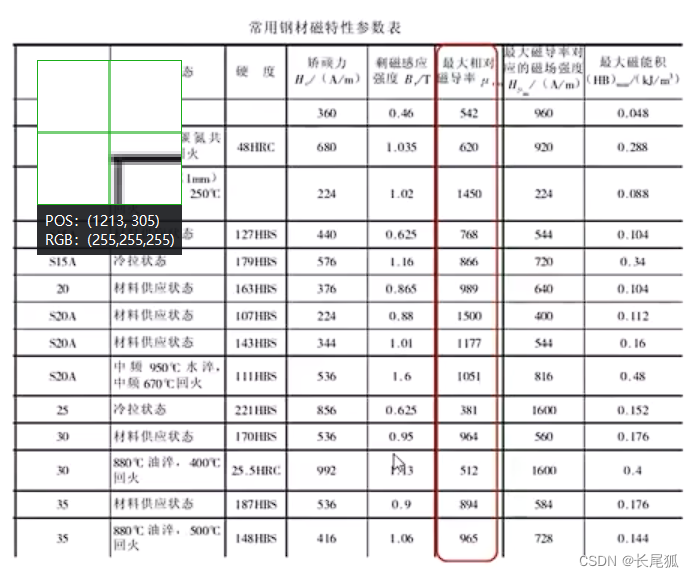

图二:钢材磁滞特性参数表

表中注解:

(1)最大相对磁导率是图一中红线斜率最大的位置

(2)以上位置对应的磁场强度为最大磁导率对应的磁场强度

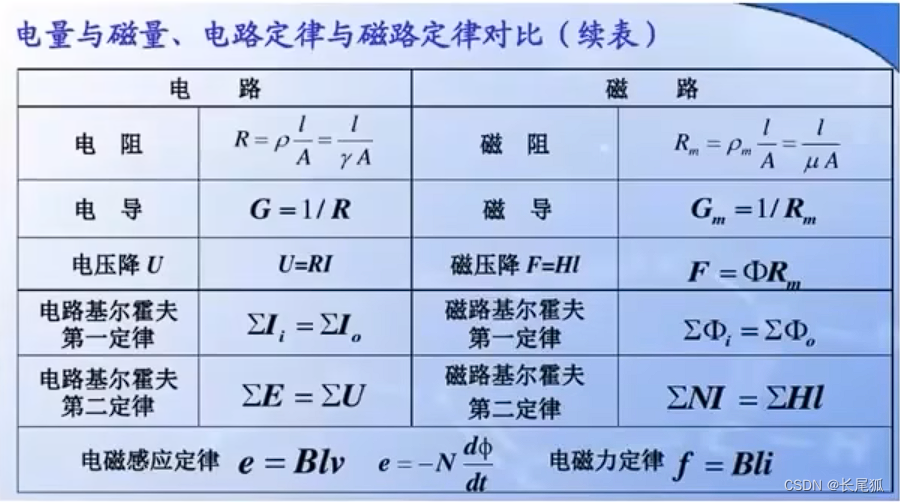

2.磁路定理的计算公式

计算较为复杂,计算误差大

二、使用方法

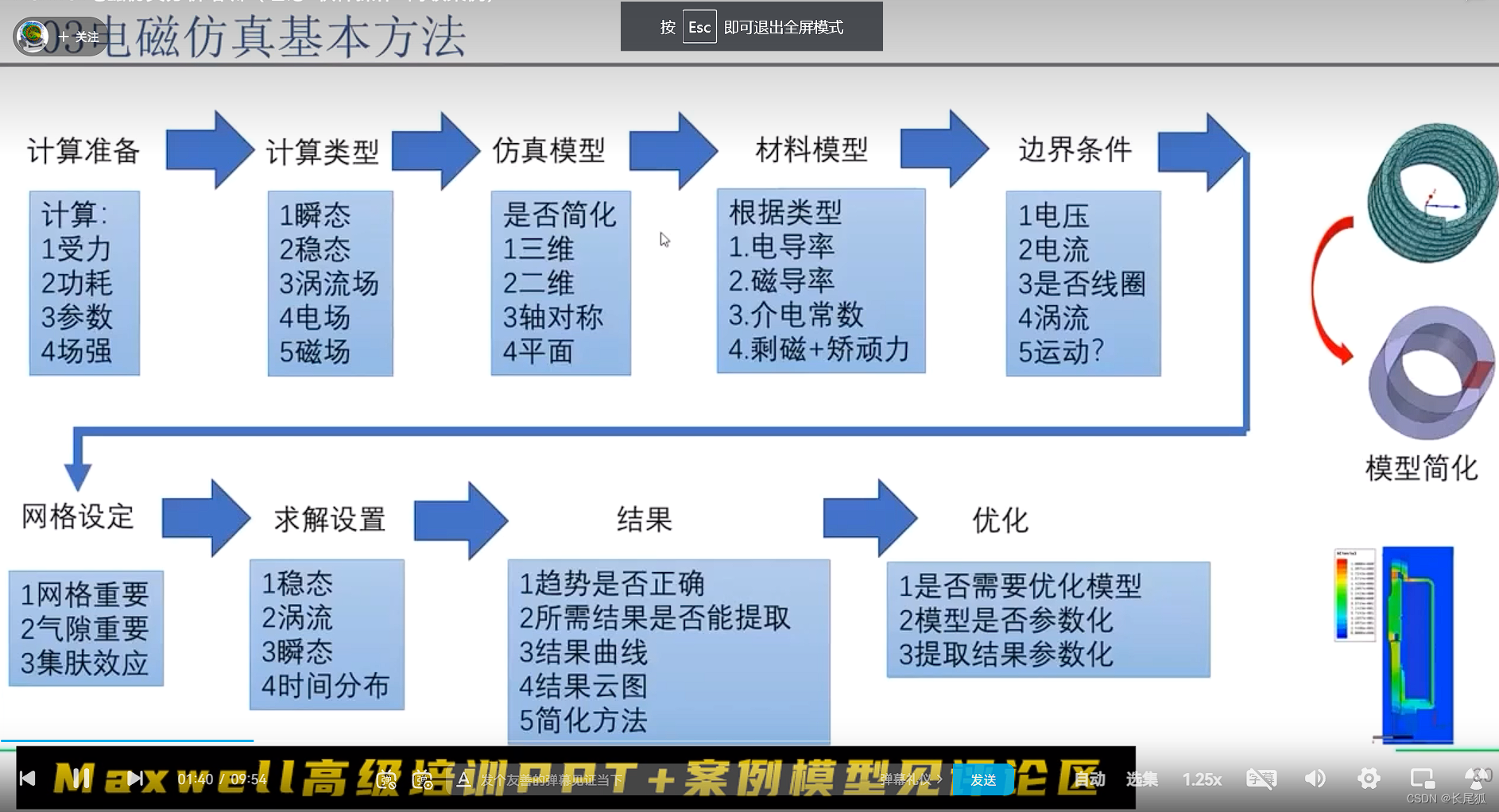

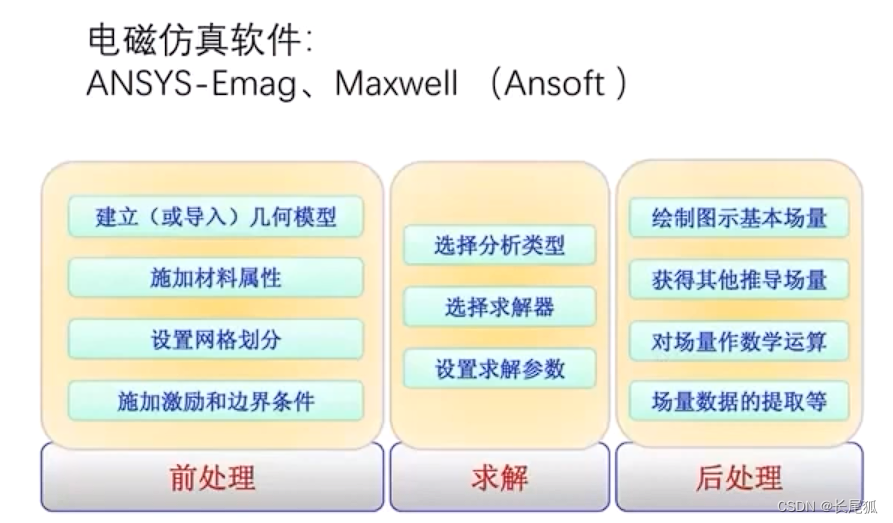

1.基本思路

2.基本方法

(1)开始要选择好模块,看清楚自己要得到哪些物理量

(2)计算类型:例如电机的启动状态等用稳态,涡流场计算电机内部的发热(准静态场)

(3)材料模型、边界条件等

(4)线圈的模型:建议全部用简化模型,简化为圆筒状的模型

3 maxwell中的求解器

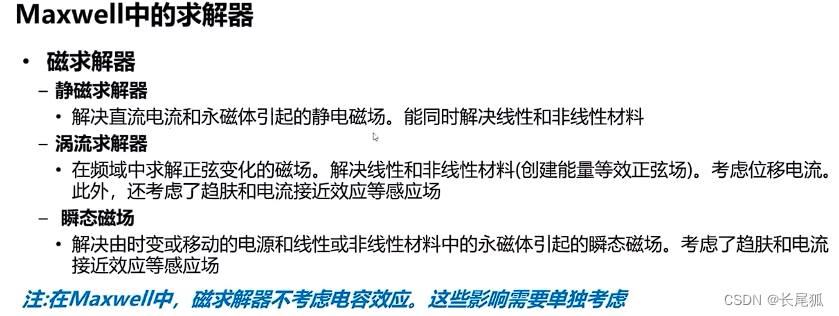

(1)磁场求解器

(2)电场求解器

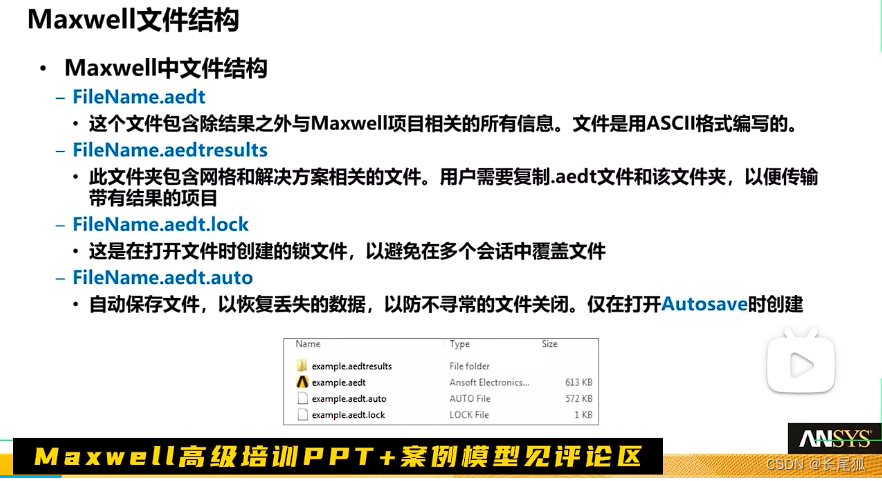

(3)文件结构

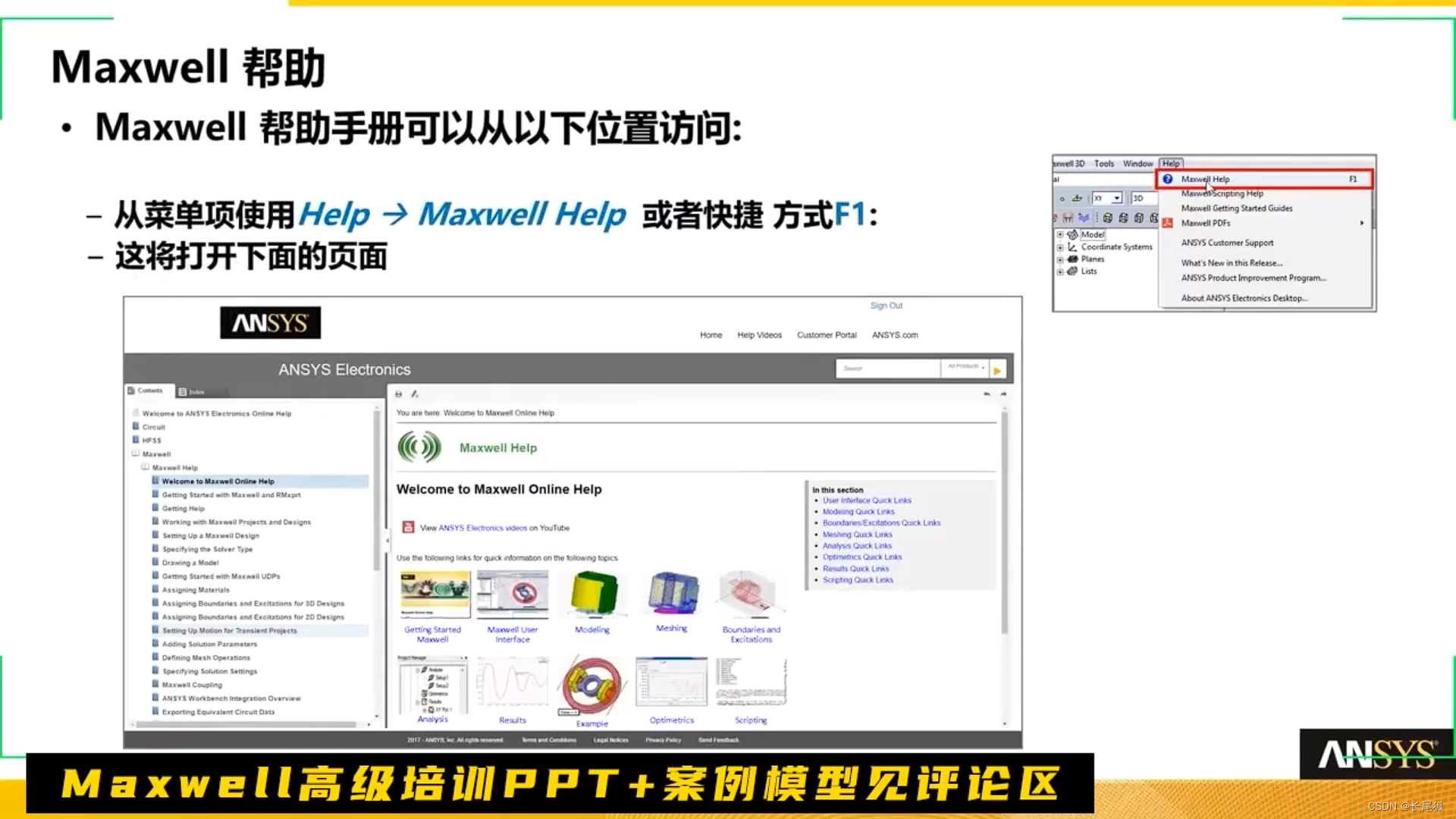

(建议把帮助文档下载到本地,好几个G)

三、参数化建模

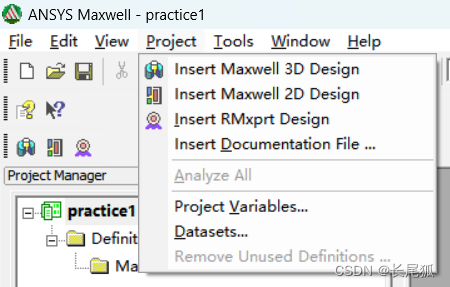

1.创建一个新的工程文件,然后点击project-insert Maxwell 3D Design / insert Maxwell 2D Design等进行2D或者3D的重建,此处选择3D模型建立

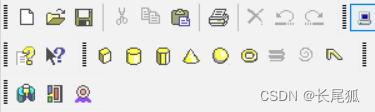

2.插入形状与建立目标参数的选项

3.参数化建模:选用下列图像作为我们研究的对象

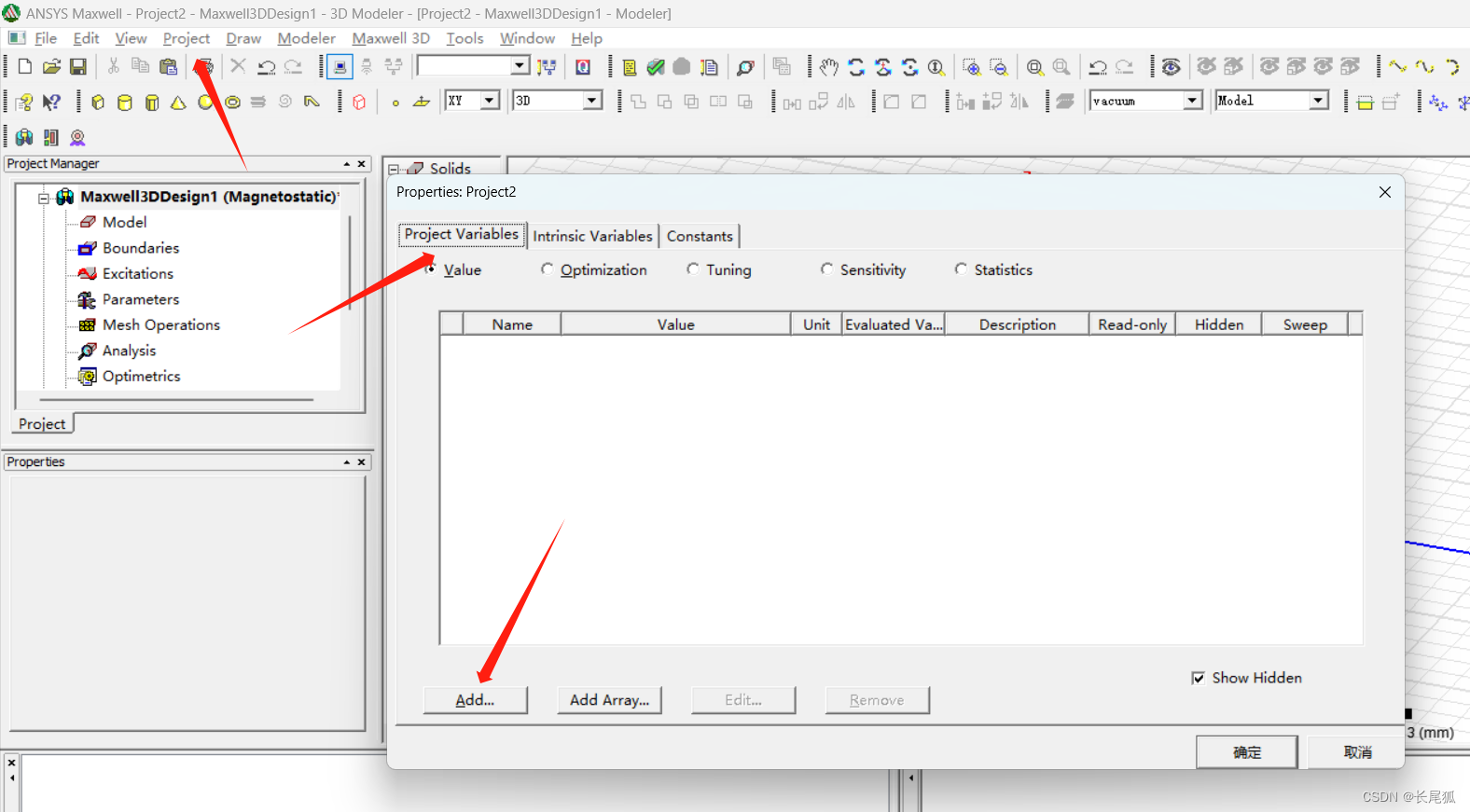

(1)首先定义一个参数组:project-project variables-Add选择添加变量

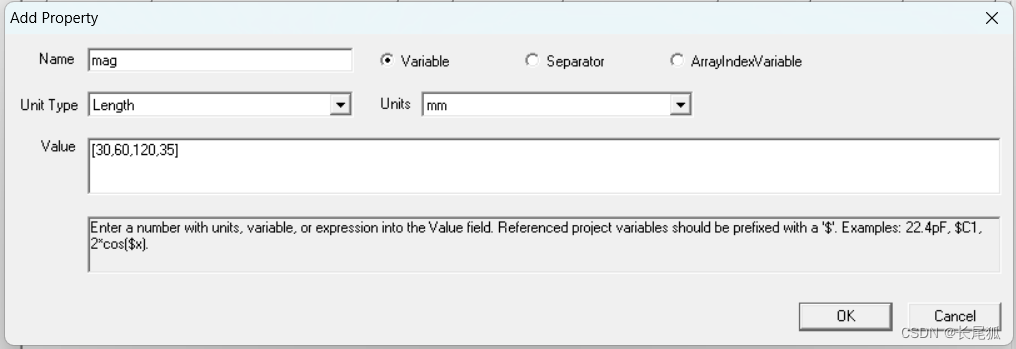

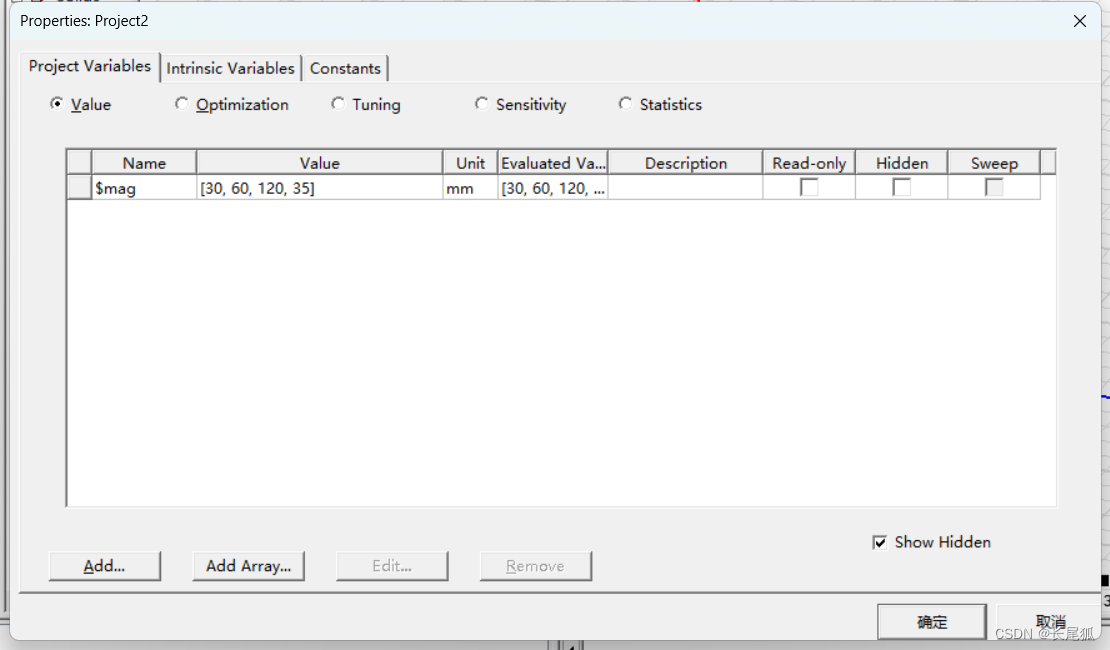

(2)输入以下参数,选择变量mag,选择特性为length,单位为unit,输入一个数组数值作为初始值。

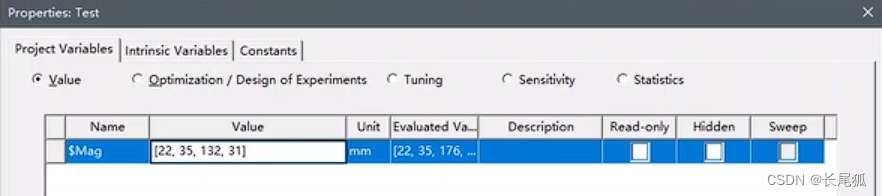

添加完以后的结果

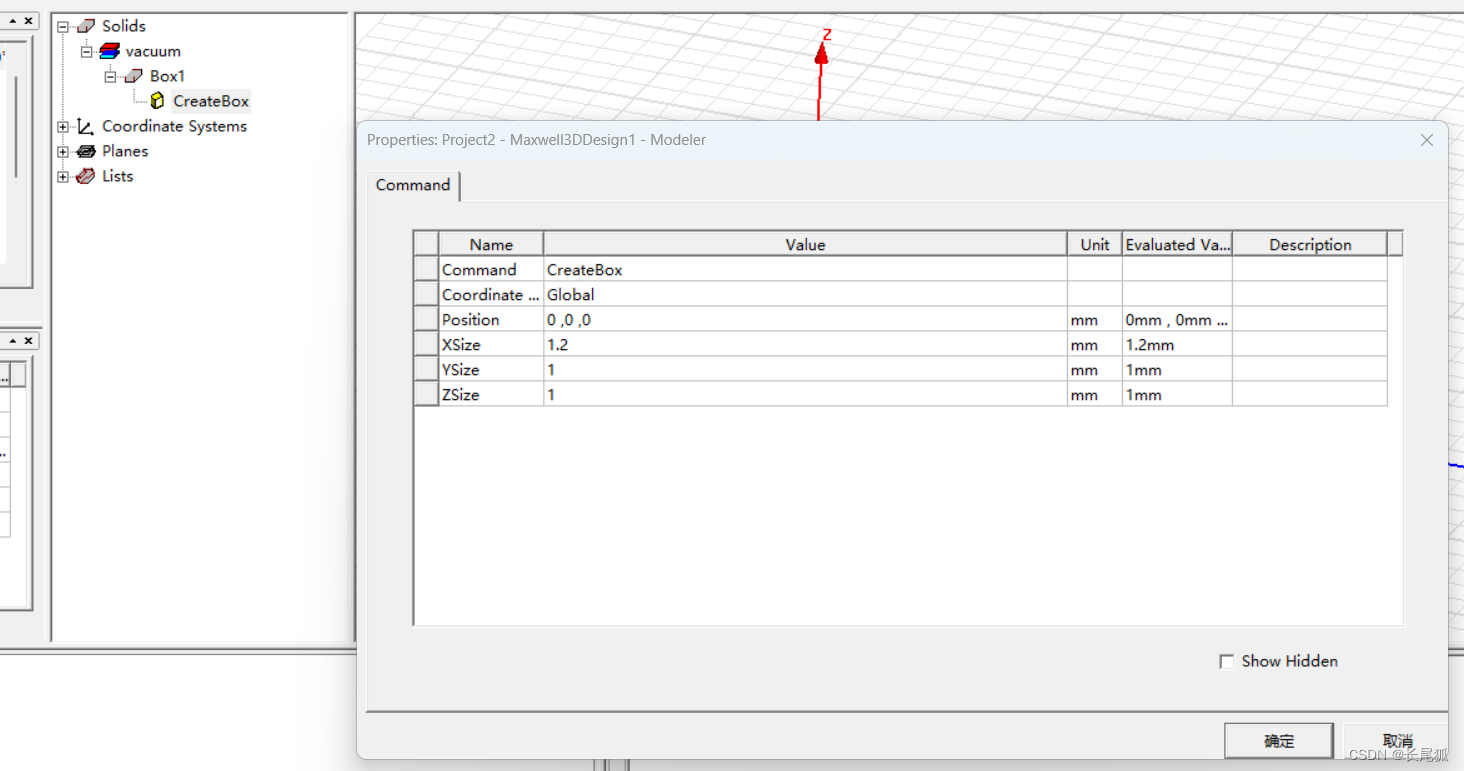

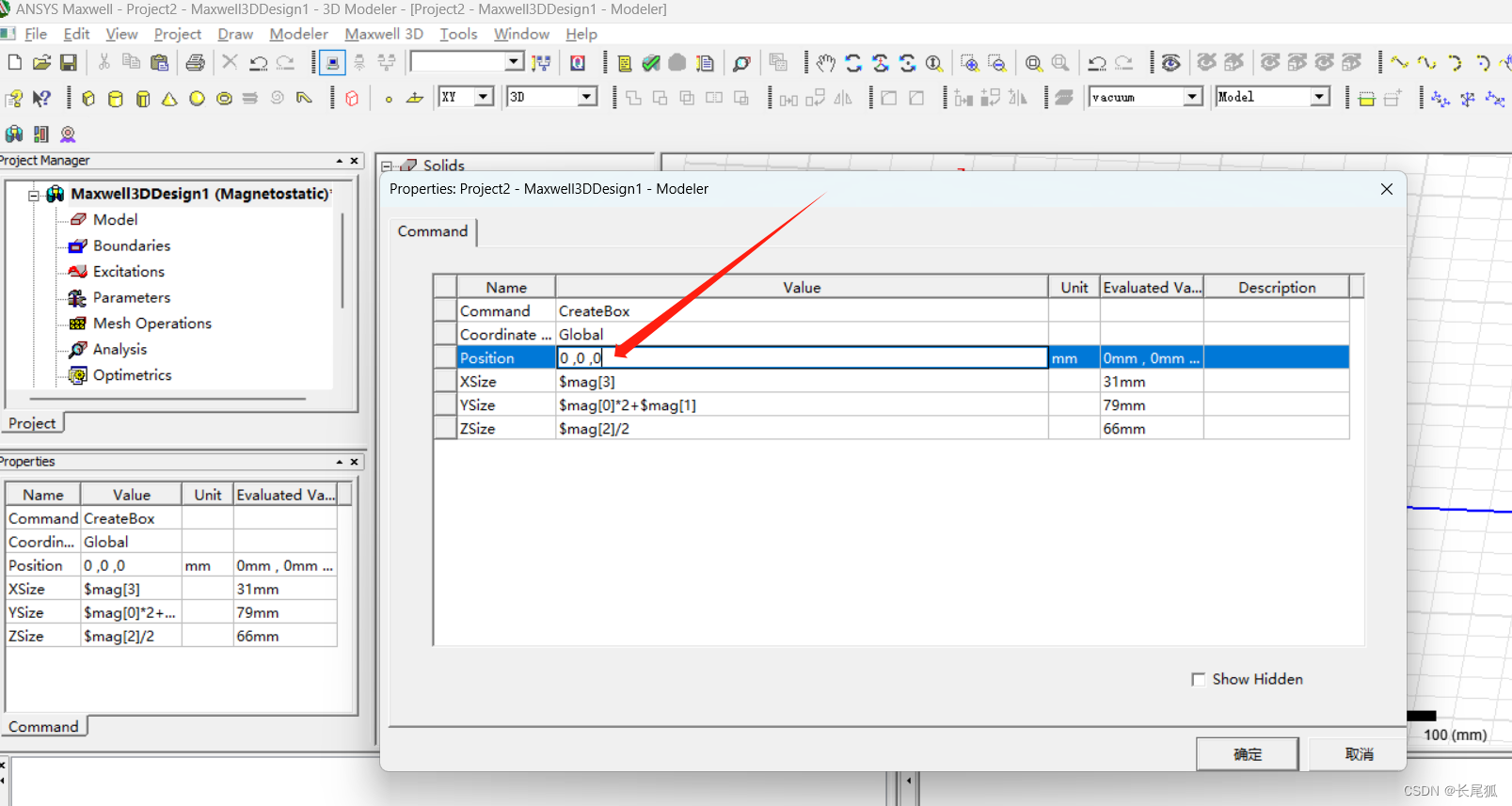

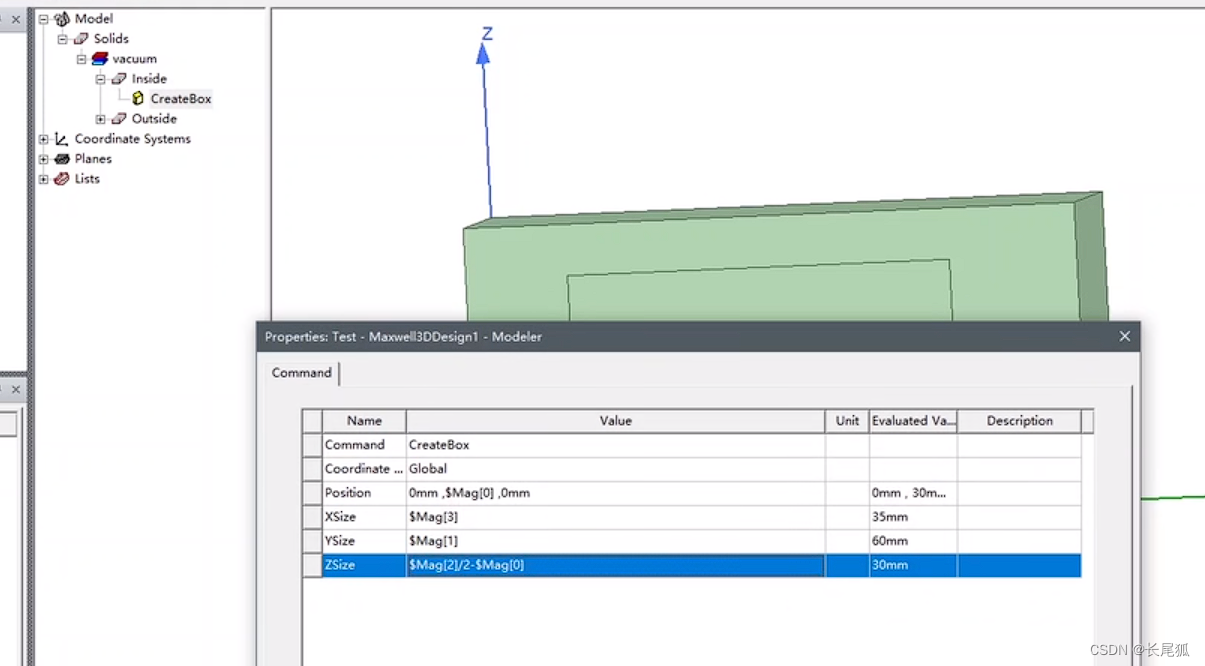

(3)添加正方体,选定creatBOX并指定名字、参数。

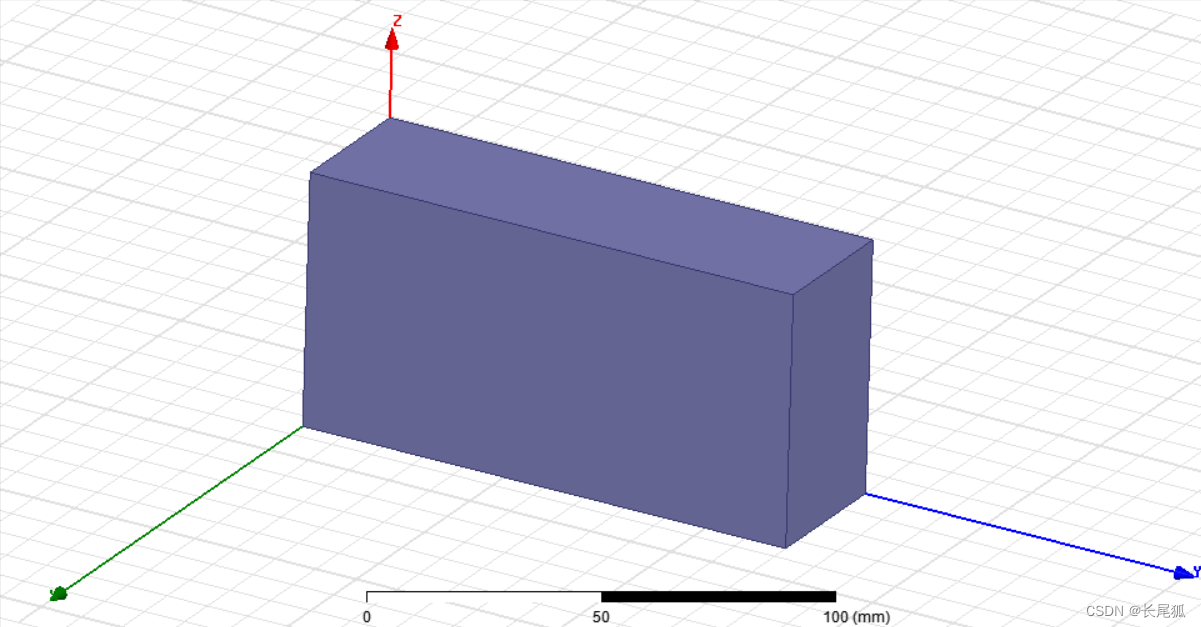

指定完后是这样的:

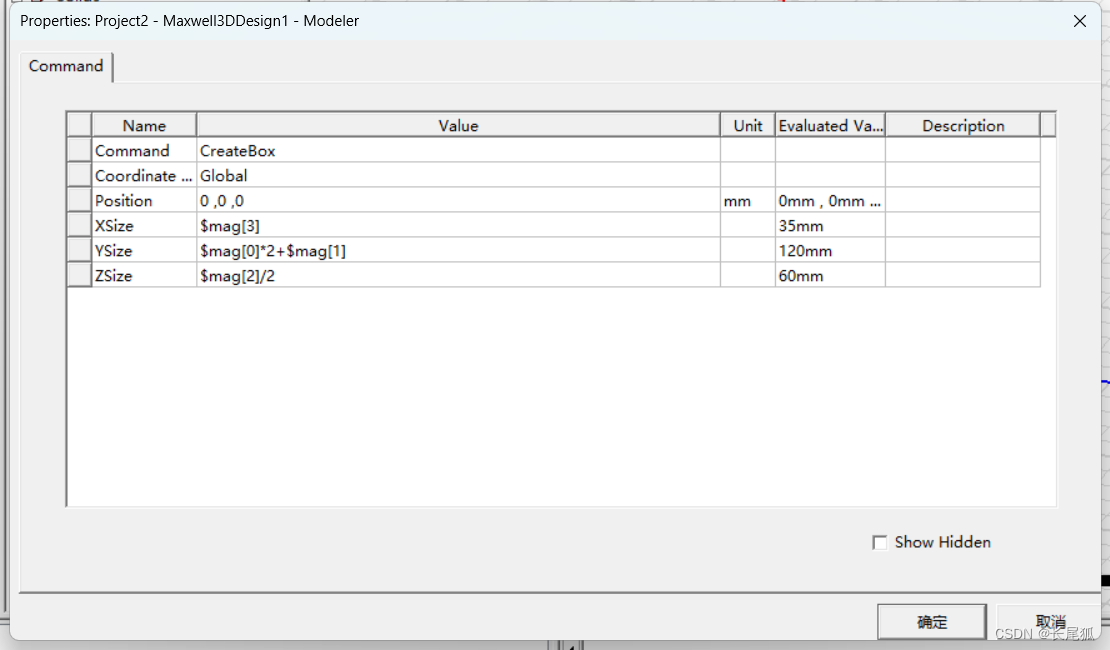

(4)添加新立方体,指定以下名字,设定以下参数

绘制完以后的结果:

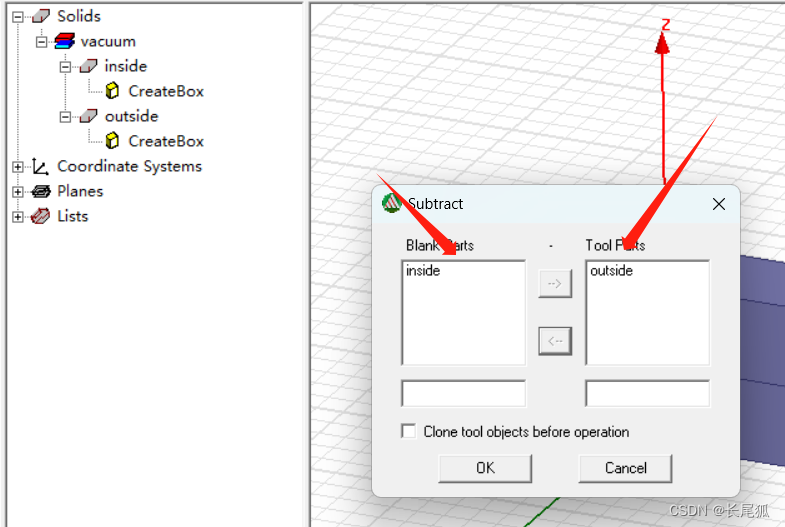

(5)合并立方体:多选两个立方体,然后点击合并

注意此处指定的顺序,左边的是外面的立方体,右边的是里面的立方体(空心),左边减去右边。

4.修改参数

5.切倒角

右键-select edge,然后按住ctrl选择两条边

在菜单栏选择modeler,然后选择Fillet选项,半径选择$mag[0]

6.添加气隙

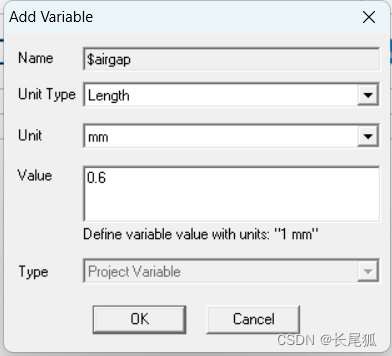

在Z轴上,添加一个气隙的距离参数$airgap(此处应该为$airmap/2)

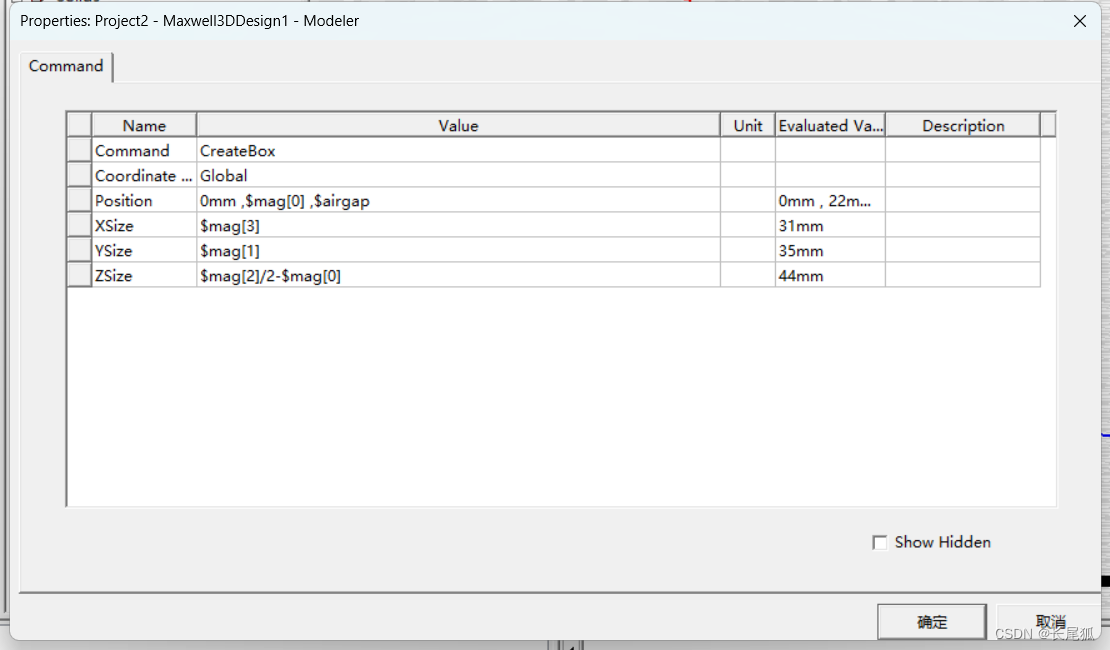

设定以下参数:

别忘了中间切出来的空间也需要调整位置(此处应该为$airmap/2)

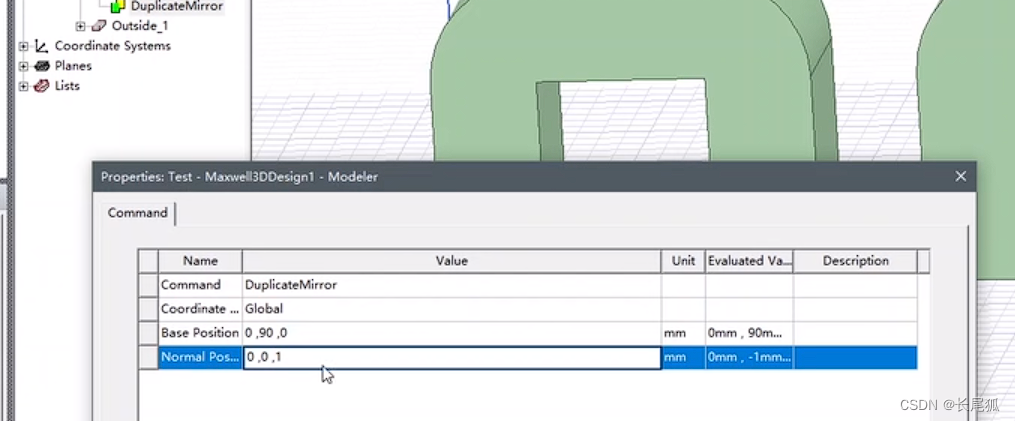

7.进行镜像

此处为镜像复制

调整镜像参数为0,0,1(以xoy平面为对称平面)

8.将磁芯的两部分进行合并

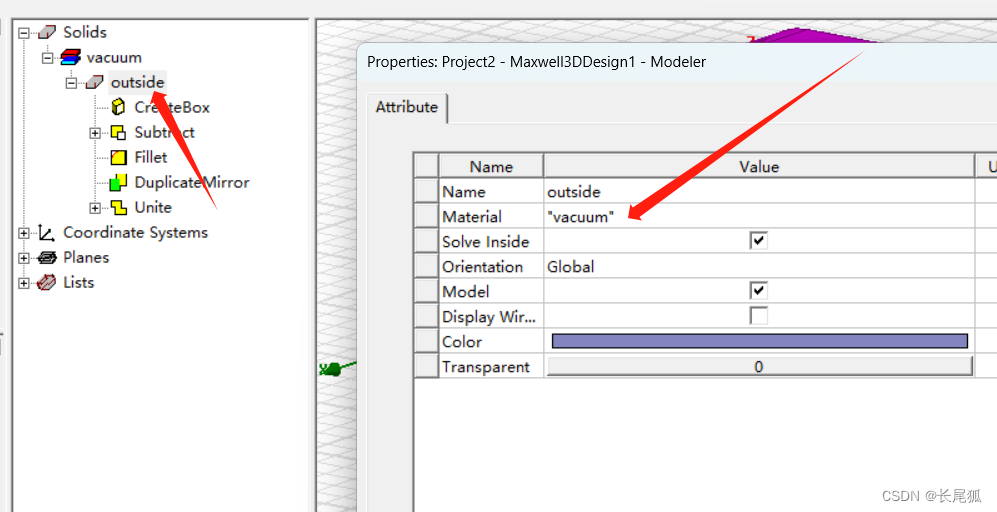

选择unit

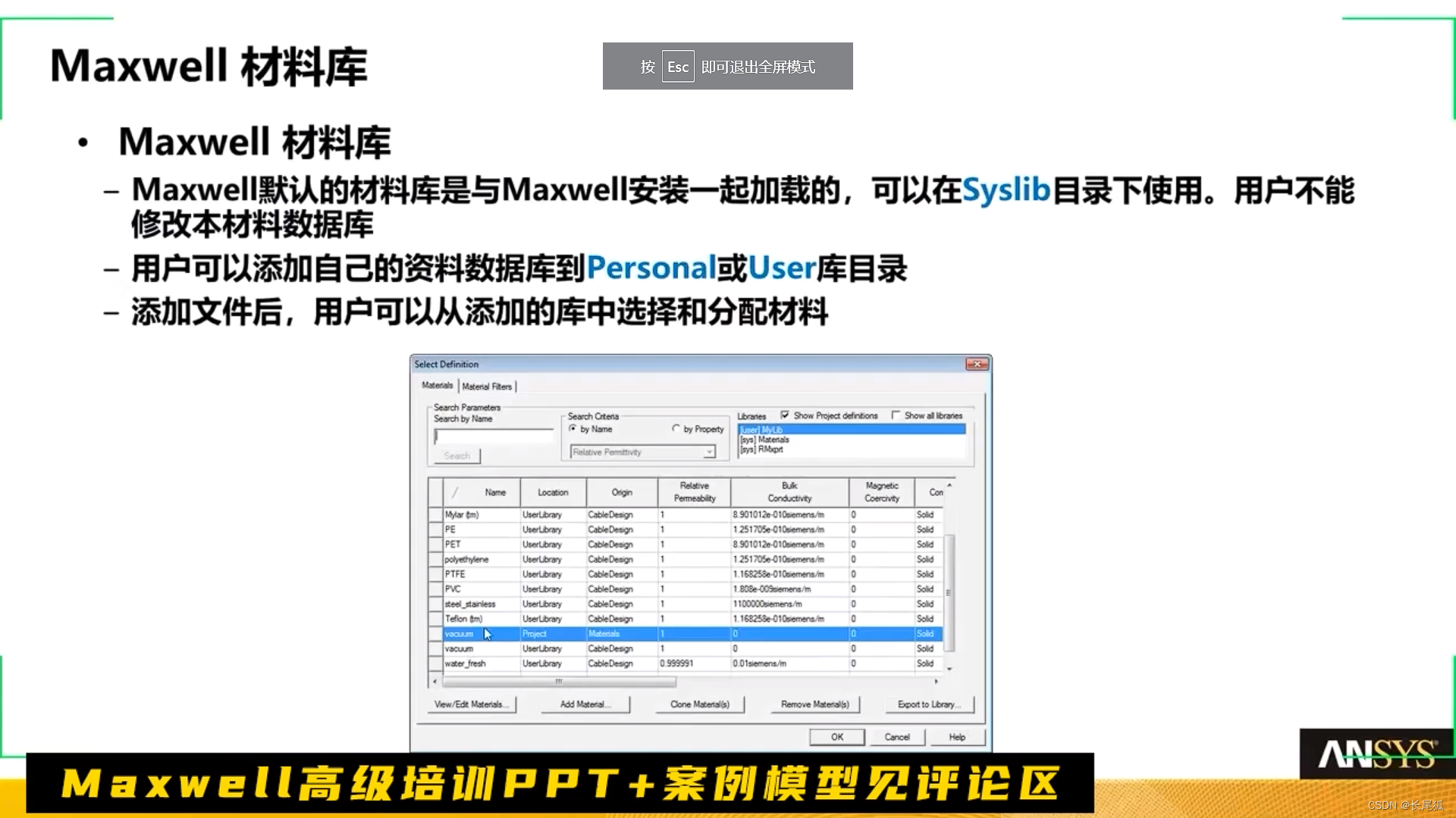

9.赋予材料材质,选择ferrite(铁氧体)

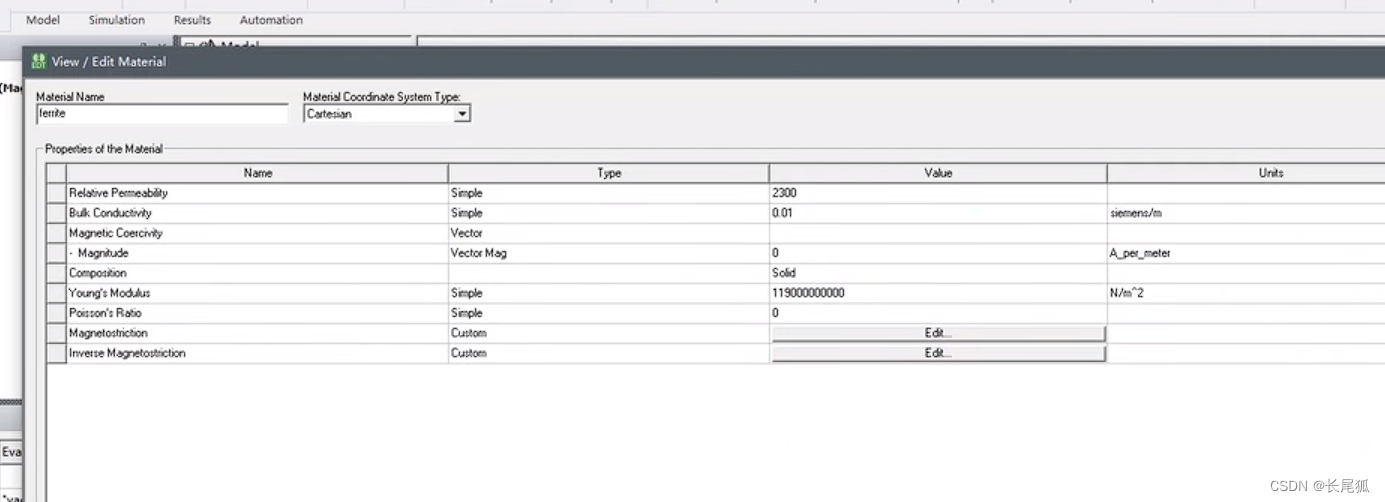

给材料设定如下的参数:

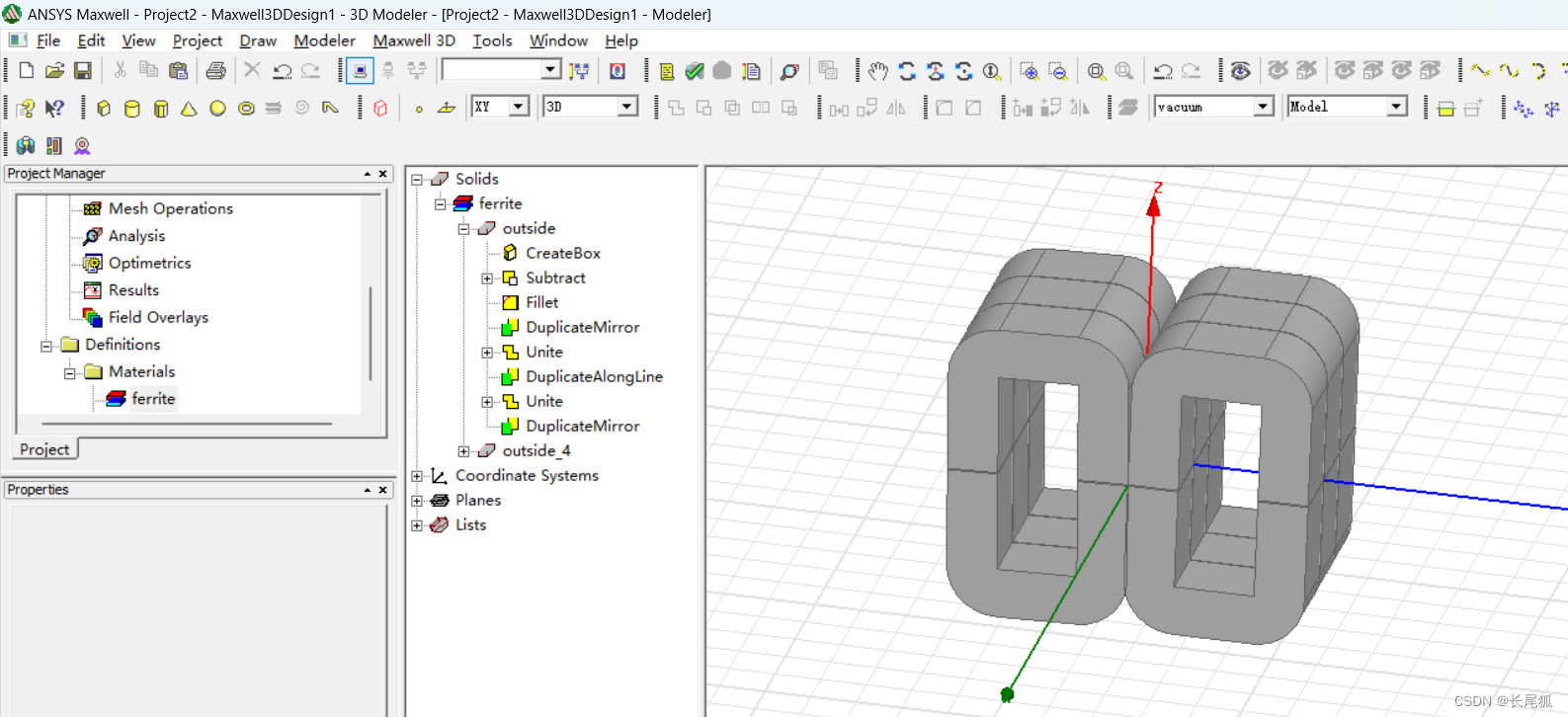

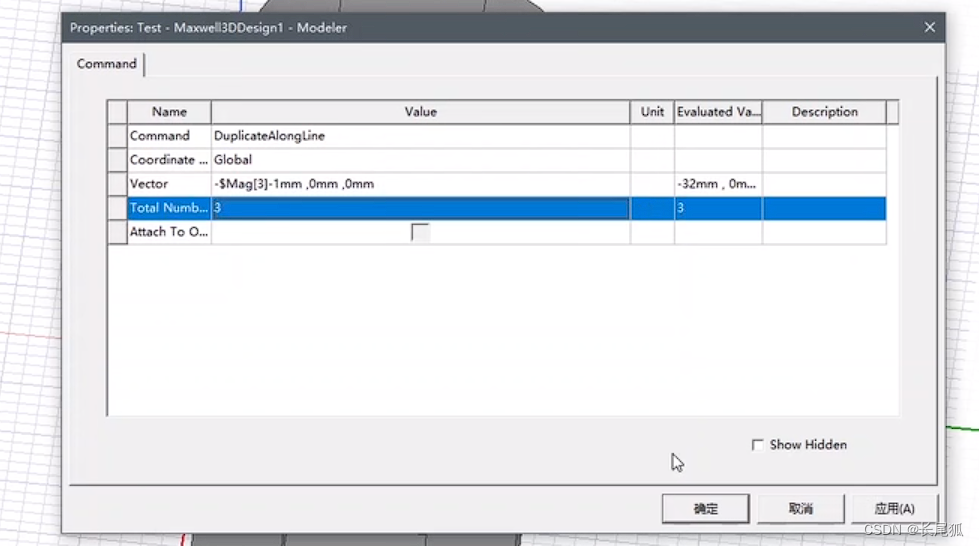

10.将磁芯按照以下的参数复制

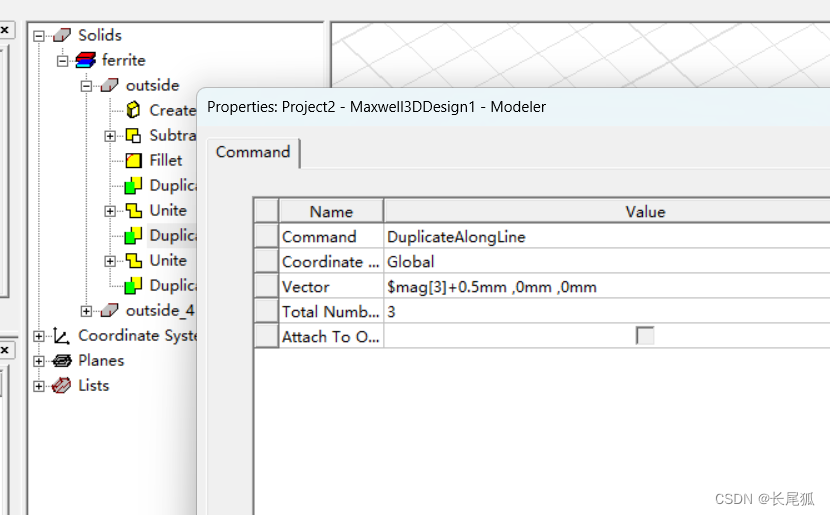

11.复制铁芯

改变磁芯的位置到这里
