ANSYS APDL学习(2)：如何将obj文件或stl文件导入ANSYS APDL

参考网址：ANSYS APDL经典界面导入网格文件_femap的博客-CSDN博客_ansys导出网格文件
这个网站说明，可以通过 Workbench 读取stl文件，然后导入APDL中

将obj转stl以结点node和element形式导入ansys APDL

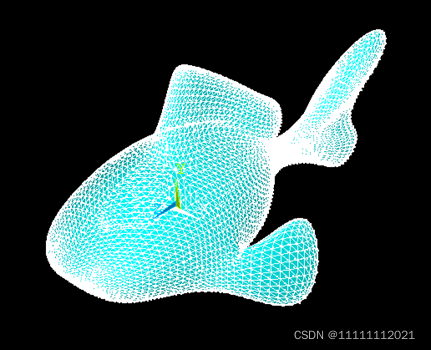

生成结果

输入：

Fish.stl 文件（是 fish.obj 文件转成 stl格式，转换的网址是：obj文件转stl文件

导入ansys APDL

第一步：将obj文件转换成stl格式，或者solidworks 保存时选择stl格式

第一种方法：

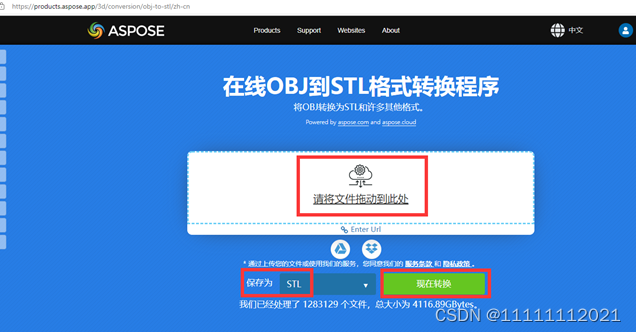

网页转换：OBJ 至 STL: 免费在线 OBJ 至 STL 转换器 (aspose.app)，上传obj文件，
将文件拖到对应位置，然后选择 STL 格式，最后点击“现在转换”

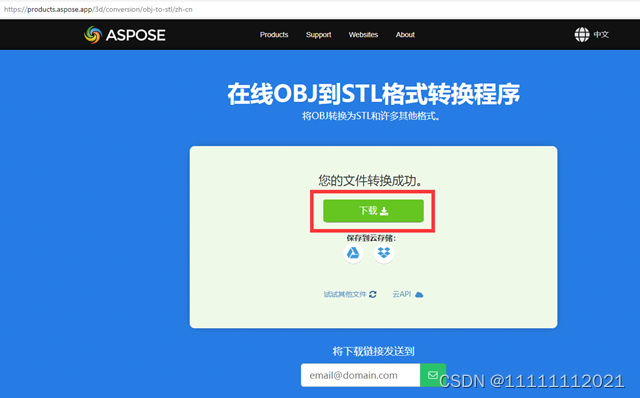

转换后下载即可

第二种方法：Solidworks保存stl且ASCII格式

ASCII格式便于后续编程处理，如果不需要可以不另外设置。

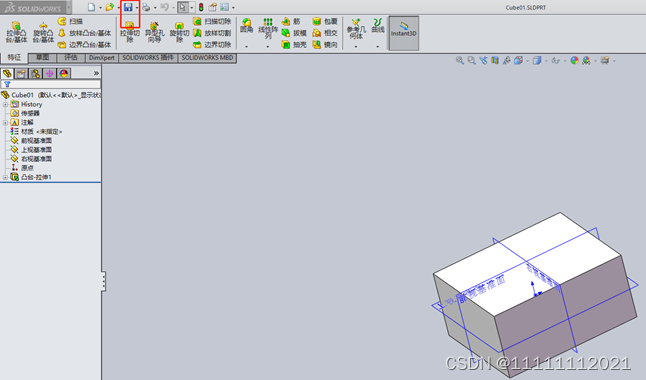

Solidworks 建立好模型之后，点击“保存”旁白的三角形，选择“另存为”

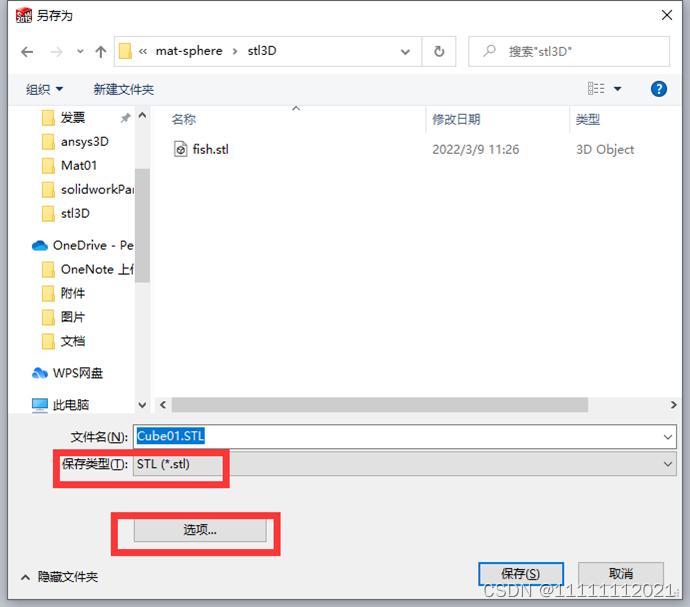

选定需要保存的文件夹和名称，将保存类型选择为“stl”，然后点击“选项”

选项页面，点击“ASCII”，选择“确定”

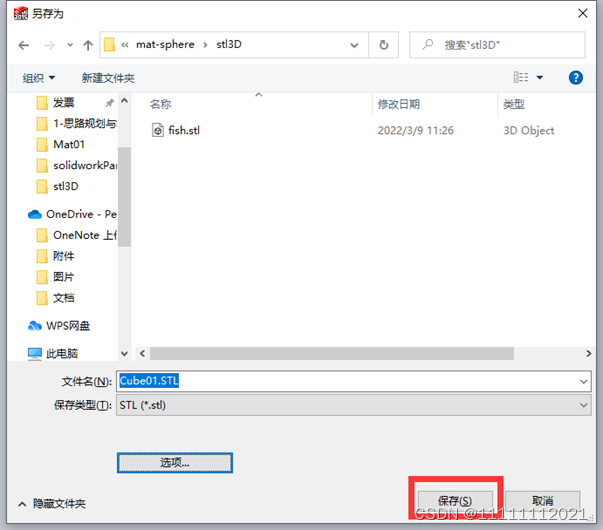

然后回到保存页面，点击“保存”即可

第二步：workbench 将 stl 转换成inp格式

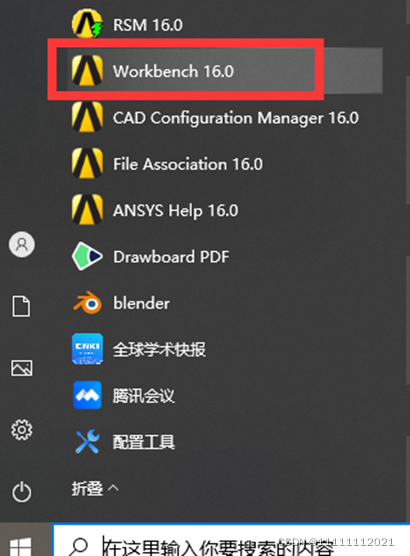

首先打开workbench

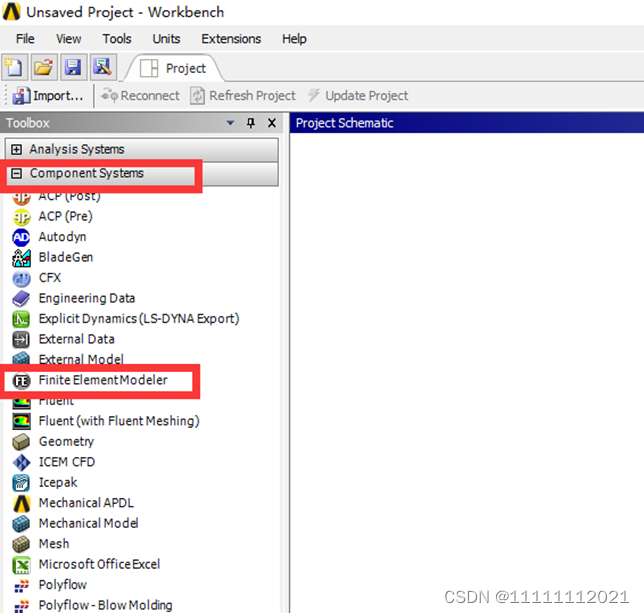

选择 “component systems” -> “finite elementModeler”，双击或者拖动都可以

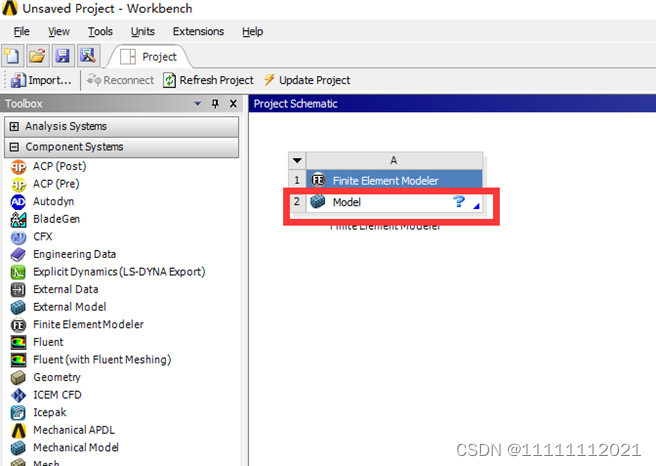

双击点击”Model”，找到刚刚生成的stl文件

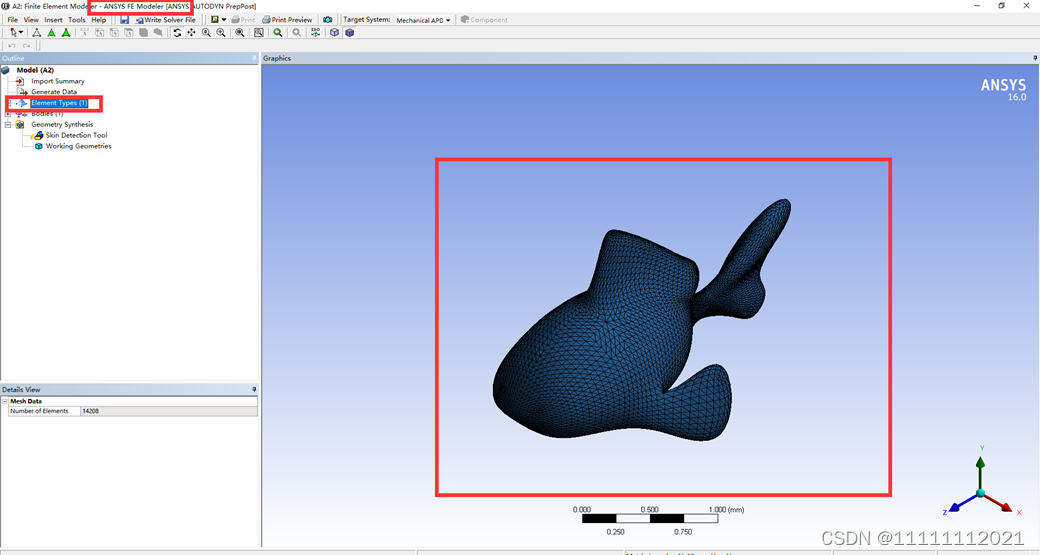

打开stl文件后会跳出 FE Modeler 的窗口，点击左边栏的 “element types”，可以看到导入的 stl文件

然后点击“write solver file”,

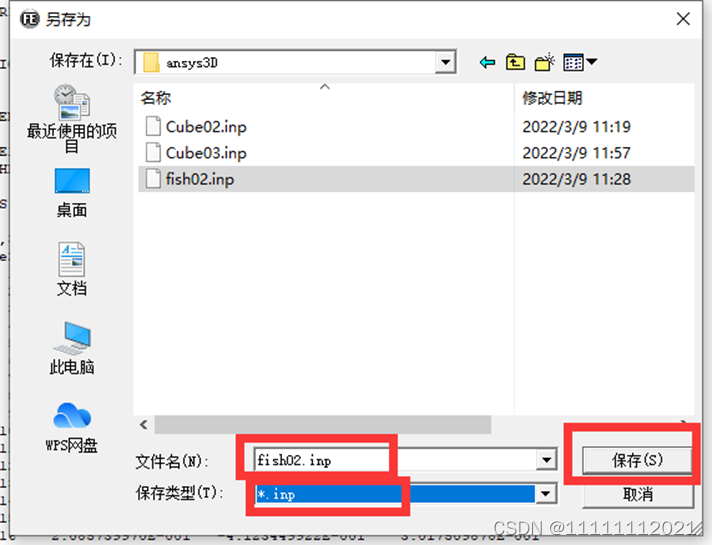

选择保存的文件夹，输入文件名，选择 “inp”格式，然后选择保存

保存过后，可以将整个FEModeler页面关掉了

第三步：APDL 读取inp文件

打开ansys APDL

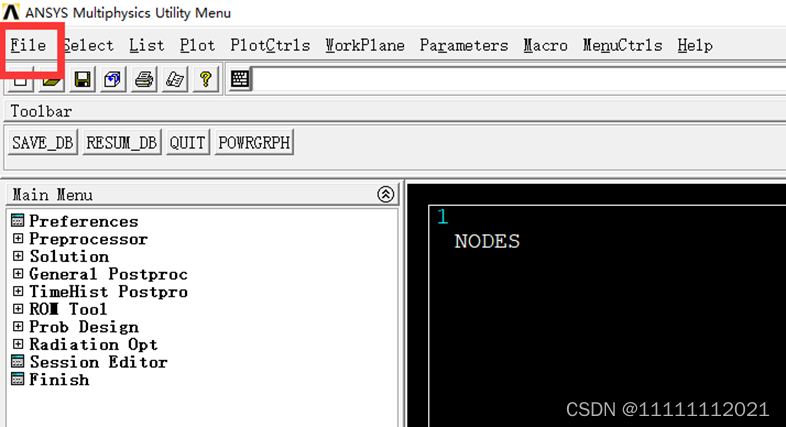

点击左上方的“file”， 选择 “read input from”

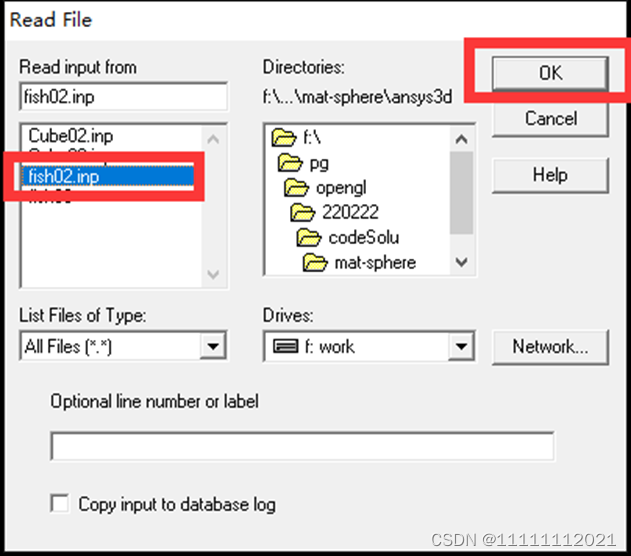

选择刚刚生成的 inp 文件，然后点击“OK”

报错：Deactivation of element shape checking is not recommended.
点击 “close”，继续

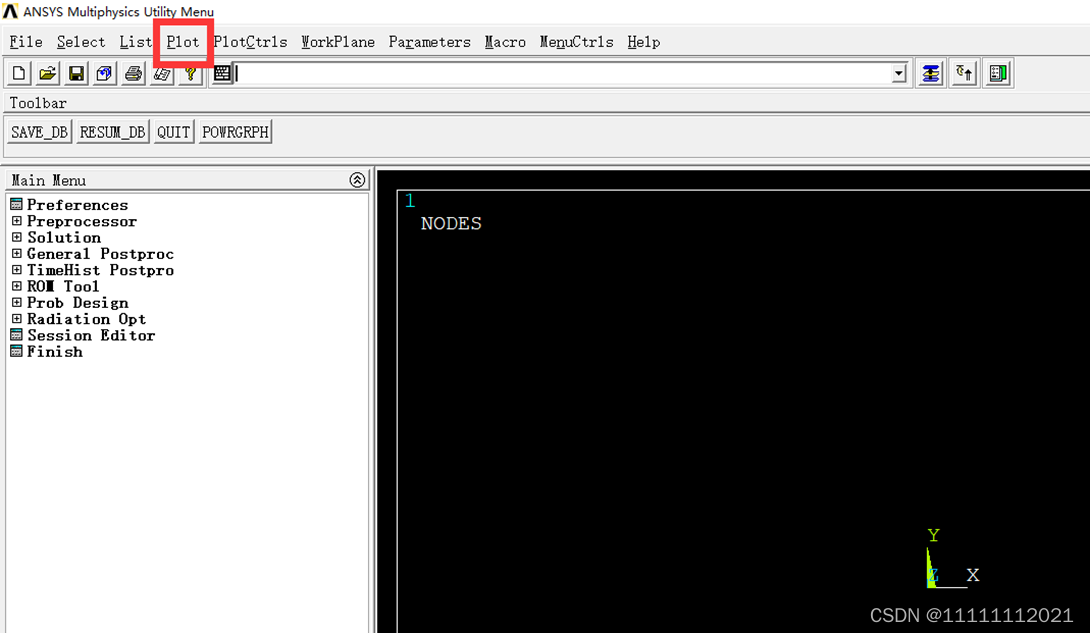

这时候操作界面还没有出现实体，选择 “plot”-> “Multi-plot”

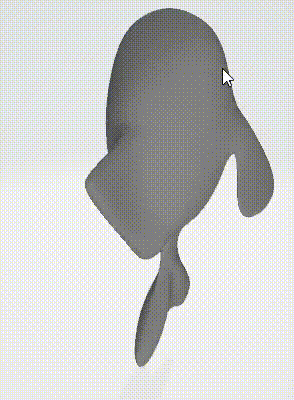

Multi-plot 之后，就出现我们输入的模型了，可以点击右边栏的第一个红框框出的 “斜45°观测”
点击右边栏第二个红框框出的 “dynamic model mode” ，按左键是平移模型，按右键是旋转，在ANSYS 16.0 APDL 环境下不要按滚轮，程序会崩溃直接退出。

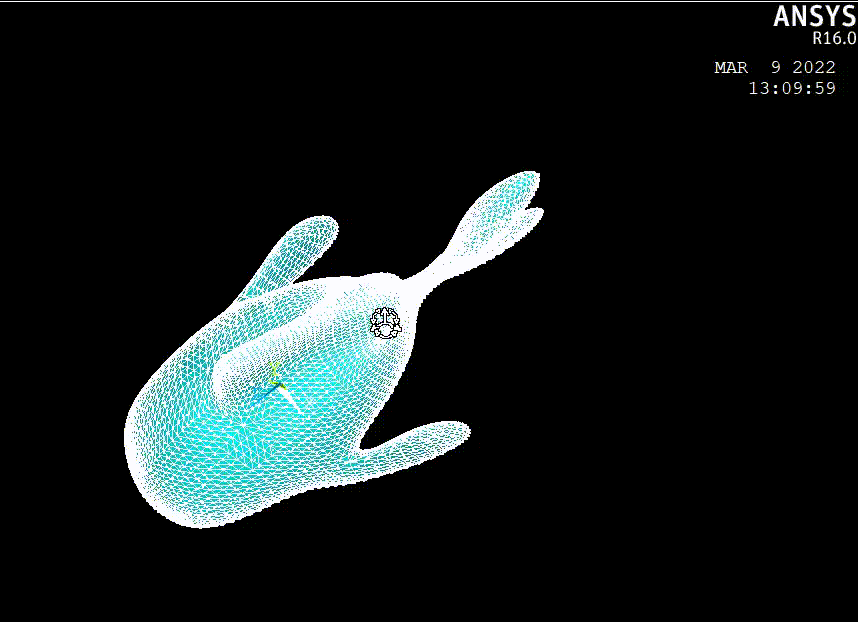

“斜45°观测”的结果。“dynamic model mode” ，按左键是平移模型，按右键是旋转，结果.
