           第10章 输入文件 Input Files
           页数：第371~385页

笔记

写输入文件方法：

方法有三种：直接法，时序法和并行法
直接法：
           在文本编辑器中输入命令包括建立，求解和展示模型的内容。该文本可以直接被运行或者累积一起批处理。
           直接法处理文件对APDL的命令要求较高，10-3的例子是如何从现有的输入文件中创建一个批处理文件的教程。
时序法：
           该方法时基于GUI来创建输入文件，涉及在GUI中创建、求解和站址模型，导出和编辑日志文件log file来创造相关联的输入或者批处理文件 input or batch file.
           时序法比直接法简单，因为可以看到GUI提供的反馈和帮助，不需要记住大量的命令，直接跟着GUI上的菜单一步一步操作即可。在时序法导出的日志文件中，有很多没有用的操作、警告和错误提示，需要修改日志文件，删除没有用的和错误的操作，删除警告和error提示，留下有用的命令，另存为输入文件。
           例题10-1采用时序法创造一个输入文件。
并行法：
           简单直接的命令通过文本输入，复杂需要交互的命令通过GUI手动进行，然后再导出log file 日志文件，将日志文件修改一下另存为新的输入文件

写和调试输入文件的工具

（1） 文本编辑器：比如txt，notepad等
（2） Mechanical APDL Command Dictionary 命令流APDL目录
           如何调出命令流的目录：

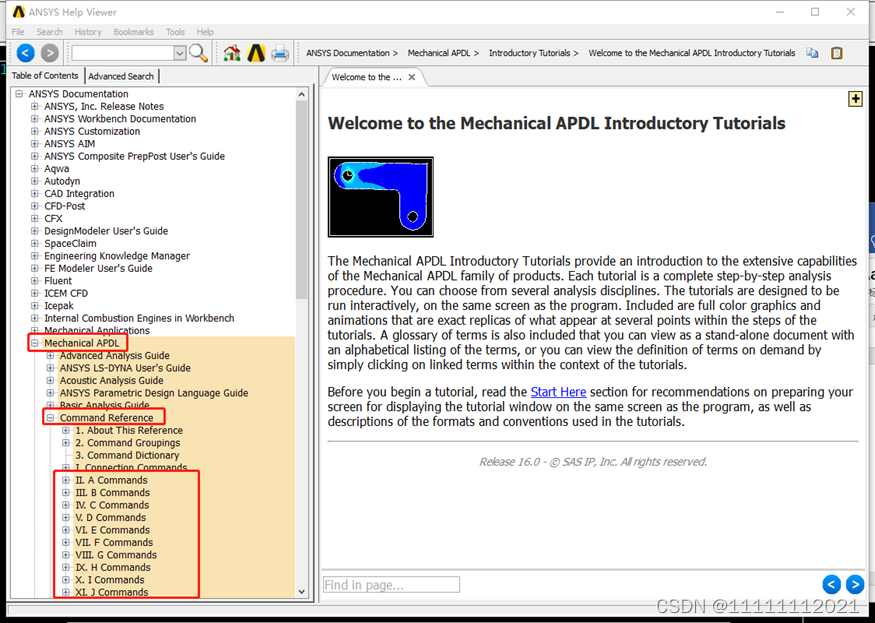

                      打开ANSYS APDL，在unity HELP ->Tutorials
                      选择”ANSYS Documentation”->”Mechanical APDL”->Command Reference ->A~Z Commands
           比如要找 SFL 命令，就找 S Commands 中，找到SFL

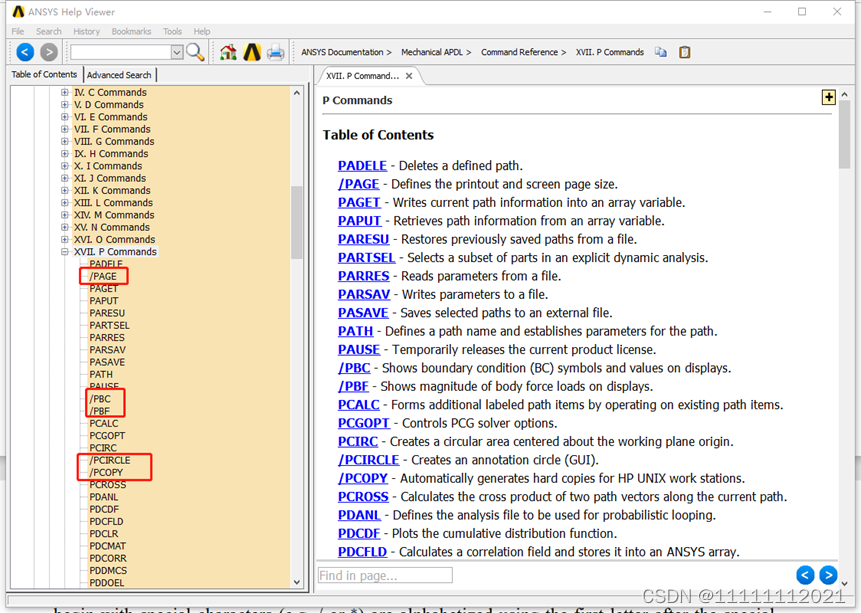

           如果是 /BATCH 等，应该查除去特殊符号/后的第一个字母，即查 B Commands

三种方法打开log文件

           （1） 从数据库db 所在的文件夹中，找到.log 文件并用编辑器打开
           （2） 直接在APDL软件中 FILE->Write DB Log File …
           （3） List 日志文件然后复制内容到另一个新建文件中，LIST->FILE->LOG FILES

Log文件开头

           开头都要加 /BATCH 提示是batch模式，最好所有输入文件都要加

创建的时间

/COM,ANSYS RELEASE Release 17.2 BUILD 17.2 UP20160718 15:05:23

           输入文件可以把这一句删去

开头定义与温度的关系

           在模型定义中，很经常出现两个MPTEMP，表示不随温度变化并且材料属性是线性的
           对于温度无关的分析，以下两个MPTEMP没有用

MPTEMP,,,,,,,, ! Zero the temperature table  材料属性不依赖温度变化
MPTEMP,1,0 ! Create a new temperature table (T1 5 0) 第二个MPTEMP创建一个温度表，第一个数字为0

泊松比和杨氏模量

           定义杨氏模量和泊松比，还可以用MP代替关键字

MPDATA,EX,1,,7.31e10 ! Define Young's modulus for Material 1 at T1
MPDATA,PRXY,1,,0.33 ! Define Poisson's ratio for Material 1 at T1

           改为

MP,EX,1,7.31e10 ! Define the Young's modulus for Material 1
MP,PRXY,1,0.33 ! Define the Poisson's ratio for Material 1

删去旋转部分

           旋转模型命令在input中是不重要的，可以删去：

/ANG,1
/REP,FAST
/USER, 1
/VIEW, 1, 0.600652002689, 0.588870979613, 0.540784745565
/ANG, 1, -1.46102410334
/REPLO
/VIEW, 1, 0.800279316822, 0.581473850511, 0.146428058236
/ANG, 1, 18.1343262281
/REPLO

log 改为 input 可删去的命令

           将log文件改为input文件时候，可以把以下类的命令删去：
                      • 展示实体Entity plotting commands (KPLOT, LPLOT, APLOT, VPLOT, NPLOT, and EPLOT)
                      • 列举实体Entity listing commands (KLIST, LLIST, ALIST, VLIST, NLIST, and ELIST)
                      • 列举其他的Other listing commands (CMLIST, ETLIST, MPLIST, DLIST, FLIST, etc.)
                      • 看图像Graphics Views commands (/ANGLE, /AUTO, /REPLOT, /VIEW, /USER, /ZOOM, etc.)
                      • 图像类型Graphics Style commands (/EDGE, /ESHAPE, etc.)
           除非以上命令是用来生成需要汇报展示的图像，可以不用删去

变化的命令放入input 中

           Log文件中只有改变的量需要被记入到input文件
           比如下列，只有第一行kp的序号打开了，所以只要加第一行到input文件中，其他都不用

/PNUM,KP,1 ! Turn keypoint numbering on
/PNUM,LINE,0 ! Leave line numbering off
/PNUM,AREA,0 ! Leave area numbering off
/PNUM,VOLU,0 ! Leave volume numbering off
/PNUM,NODE,0 ! Leave node numbering off
/PNUM,TABN,0 ! Leave tabular boundary condition numbering off
/PNUM,SVAL,0 ! Leave stress (contour) values off
/NUMBER,0 ! Keep using colors and numbers
!*
/PNUM,ELEM,0 ! Leave element numbering off
/REPLOT ! Replot the image

重复性的命令

           log重复性的命令视情况保留到input中
           比如在GUI中将网格划分时候的smart size 从6改成4，在log中有三行：

SMRT,6
SMRT,5
SMRT,4

           改到input文件中，只需要最后一句 SMRT,4 即可

撤销与警报的命令

           Log中生成又撤销的操作可以直接删去，不用加入input内容中

           Input中不需要log中引起警告和错误的命令：在input运行之前要检查是否会引起警告和错误，警告和错误有可能会终止batch运行，导致程序失败

删除多余的空格

           Log文件中有些多余的空格，在移入input文件中，可以删去：
           比如将 LSTR, 5, 6 改成 LSTR,5,6。虽然空格不影响运行，但是将多余的空格去掉便于理解命令

语法

           在GUI中生成一个序号为1，坐标（0,0,0）的关键点，GUI自动生成的命令为：

K, , , , ,

           因为不填写内容，可以默认为0. 还可以将上一行代码改成

K

           另外一个例子： 合并序号：NUMMRG,ALL, , , ,LOW ， LOW意思是将重叠在一起的实体序号按照序号小的来编号。
可以改为：NUMMRG,ALL

编辑一个日志Log File文件的过程

1. 在一个专用的备份文件夹保存log的副本
2. 制作一个log的工作副本，不要修改log的源文件
3. 重命名工作副本，以表明它将是输入文件 input file
4. 删除标题块，留下/BATCH命令
5. 复制或添加/PREP7命令
6. 编辑预处理命令:
              •删除所有发布和时间戳
              •删除所有LGWRITE命令
              •删除所有SAVE命令
              •删除所有其他不必要的命令(如列表、绘图、图形等)
              •删除所有额外命令
              •删除所有重复的命令
              •删除所有反向命令
              •删除所有已知会产生错误信息的命令
              •简化材料属性命令
              •用基于位置或属性的选择命令替换选择器块
              •根据其功能和建模中的整体角色对标准命令进行分组。例如，将所有实体建模命令分组在一起，将所有网格分组等
              •删除多余的空格
              •删除额外的语法
              •必要时添加额外命令
              •为预处理命令提供注释
              •保存输入文件
7. 复制或添加/SOL命令
8. 使用与预处理命令相同的过程编辑解决方案命令
9. 复制或添加/POST1或/POST26命令
10. 使用与解决方案命令相同的过程编辑后处理命令
11. 测试和调试新的输入文件

调试input文件

Input文件调试时的错误有三种：
           所有命令不工作：逐行执行直到错误报警，可能是拼写或者是漏命令了。可以回到HELP文件寻找正确语法
           单条命令不工作：可能是单个命令的语法没有弄清楚
           一部分命令不工作：可能是模型早期没有检测到错误，导致后面的命令无法执行

命令结束 /EOF

           写在input文件最后表示文件结束 end-of-file exit 。如果这个input文件是被父input文件激发的，那么遇到/EOF后将返回继续读取父文件的内容，如果没有父input，那么将把操作返回给用户继续交互
           以前ANSYS会漏掉第一个/EOF,所以很多人会用两个/EOF来避免程序没有退出
           当然，也可以用于逐段调试

调试INPUT过程

           在调试之前先确保材料的属性，单元选择是正确的。然后用/EOF逐段调试，确保每一个部分都是正确的

1. 创建输入文件的工作副本(不要修改原始文件!)
2. 在几何命令之后放置一对/EOF命令(每行一个)
3. 保存并运行输入文件
4. 使用列表、绘图和实体编号控件来验证几何图形是否正确
5. 删除/EOF命令
6. 在下一个命令块(元素定义、材料)下面插入新的/EOF命令属性,等等)。
7. 重复步骤3到步骤6，直到输入文件平稳地停止运行
8. 从代码的最后已知工作部分逐行进行比较，比较在ANSYS命令字典中列出的语法，直到出现问题
9. 改正问题
10. 删除所有/EOF命令
11. 保存并重新运行该文件以确认它正在工作

           最后一步：记录之前所有的工作，包括建模假设和决策，还有为input文件中的命令注释

注释：

           用感叹号! 来添加注释，必要时还可以用空行
           还可以进行一块注释，当然每一行都要加感叹号！
           好的注释能够帮助阅读者迅速了解所做的工作和模型的处理
