Dynamo For Revit: 创建墙门窗

前言

本文通过 Revit 来创建 Revit 的基本元素，墙、门、窗。

步骤

为了创建墙、门、窗，还是从模型线出发：

1. 选中一条模型线，创建一堵墙，可参考：Dynamo For Revit: 如何通过选中一些模型线，来创建一堵墙
2. 找到墙可以放置门和窗的面
3. 用 Python Node 来放置门和窗

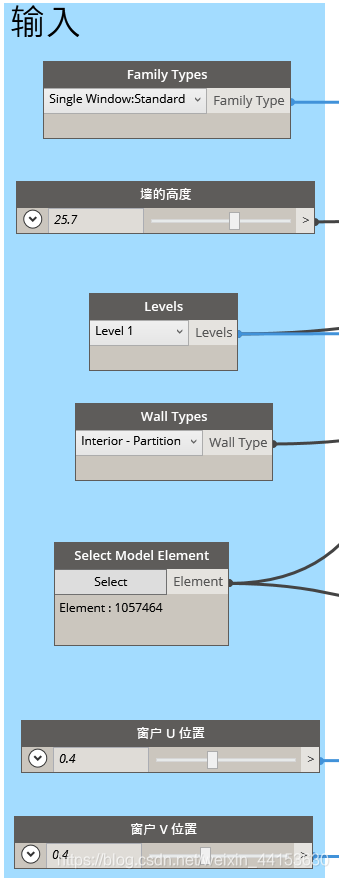

可控制的输入

可控参数：

1. 门和窗的类型
2. 墙的高度
3. 墙所在的楼层
4. 墙的类型
5. 模型线
6. 窗或门的UV坐标


创建墙

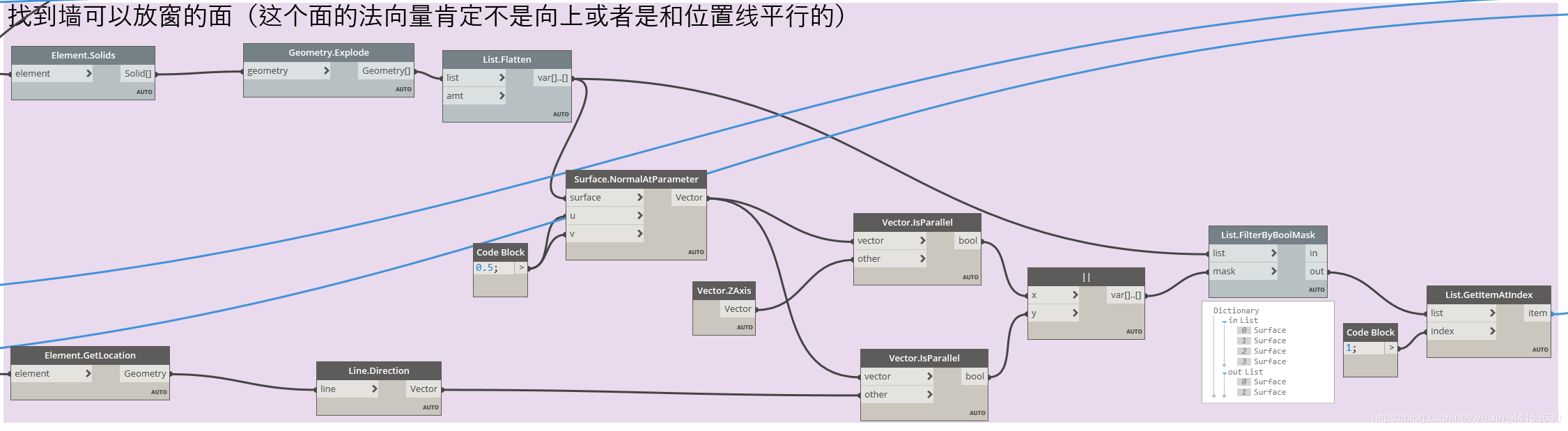

找到可以放窗或门的面

可以放窗或门的面的特点：

1. 它的方向肯定不是往上或者往下的
2. 它的方向和位置线的方向一定不是平行的
3. 任选一个用条件1和2过滤出来的面来放置门或窗

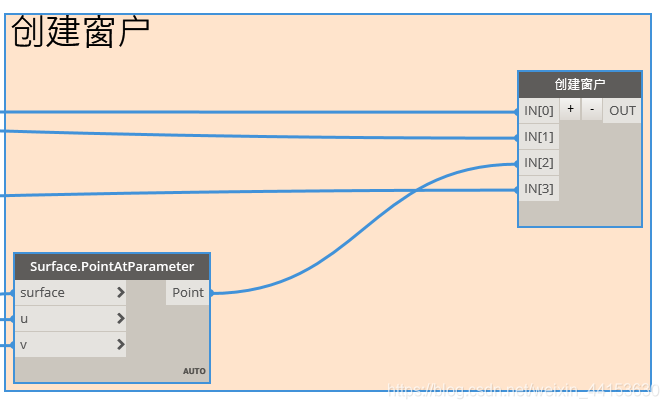

放置门或窗

门或窗是 FamilyInstance，但是 Dynamo 没有合适的节点来创建它们，Revit API 是可以完成这个工作的，那么Python 节点可以完成这个工作。

参考：Revit API: 创建族实例 FamilyInstance

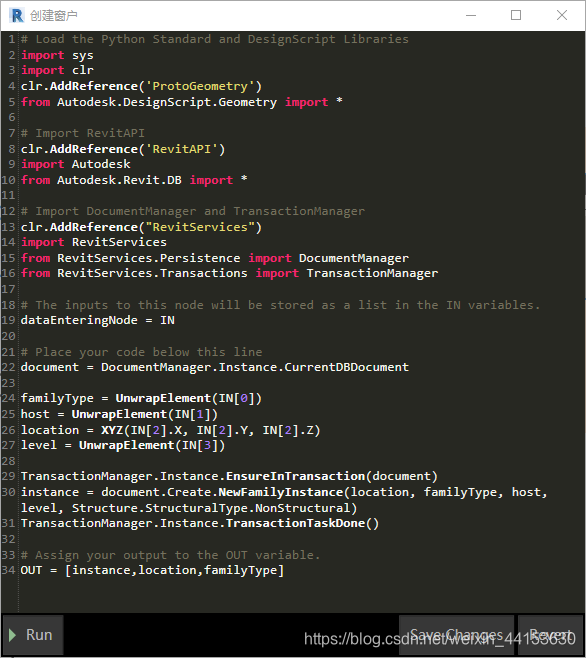

Python 节点：

instance = document.Create.NewFamilyInstance(location, familyType, host, level, Structure.StructuralType.NonStructural)

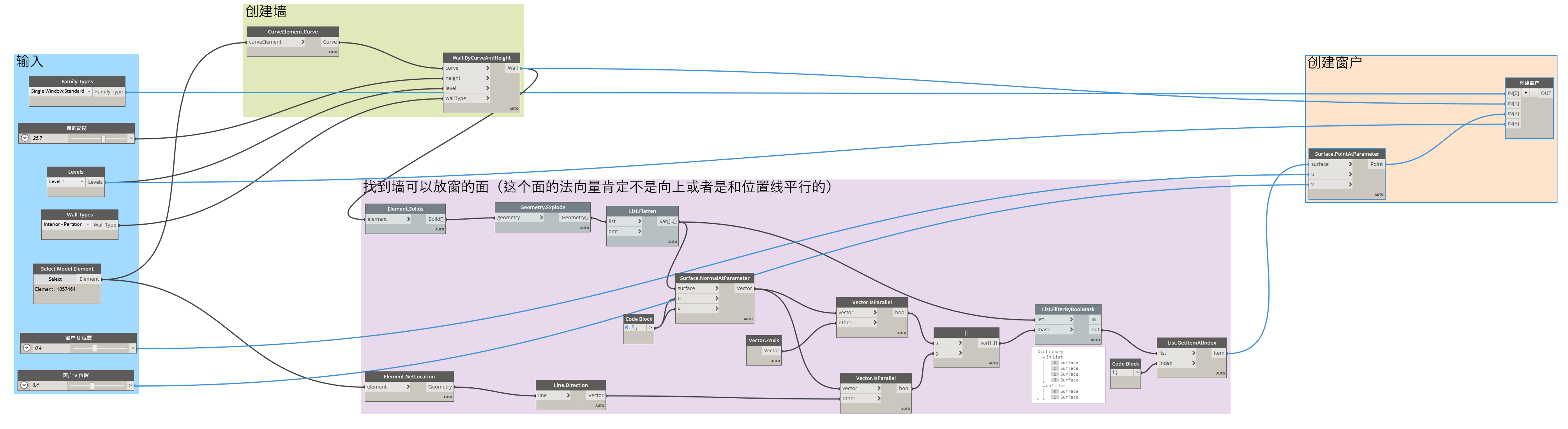

总图

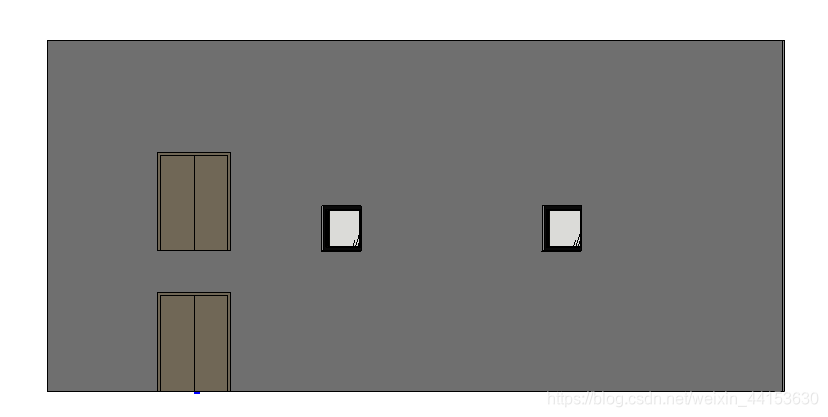

效果图

注意事项

在使用 Python 的时候，实际上你使用的就是 Revit API，API 的单位和 Dynamo 给你的单位可能是不同的，需要自己去转化，如果不想做转化，要去把单位设置成英尺。
调整参数，原来的门或窗不会移动，而是创建新的实例，如果写成原生的 C# 节点，可以避免这个问题。
