Revit API: IndependentTag 标记

前言

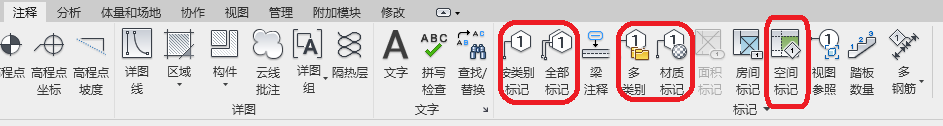

本文介绍 Revit 中标记相关的内容。这里的标记指的是 IndependentTag，它包按类比标记、全部标记、多类别标记、材质标记和空间标记。

内容

通过 API 可以获得和修改的数据：

1. 一个标记的引线，是否能够显示，HasLeader ；
2. 一个标记的方向，水平或者垂直，TagOrientation ；
3. 引线的类型，附着端点或自由端点，LeaderEndCondition ；
4. 是否有弯头，和对弯头位置的控制，HasElbow 和 LeaderElbow；
5. 标记的文字，只读，从被标记的构件中获得，TagText ；

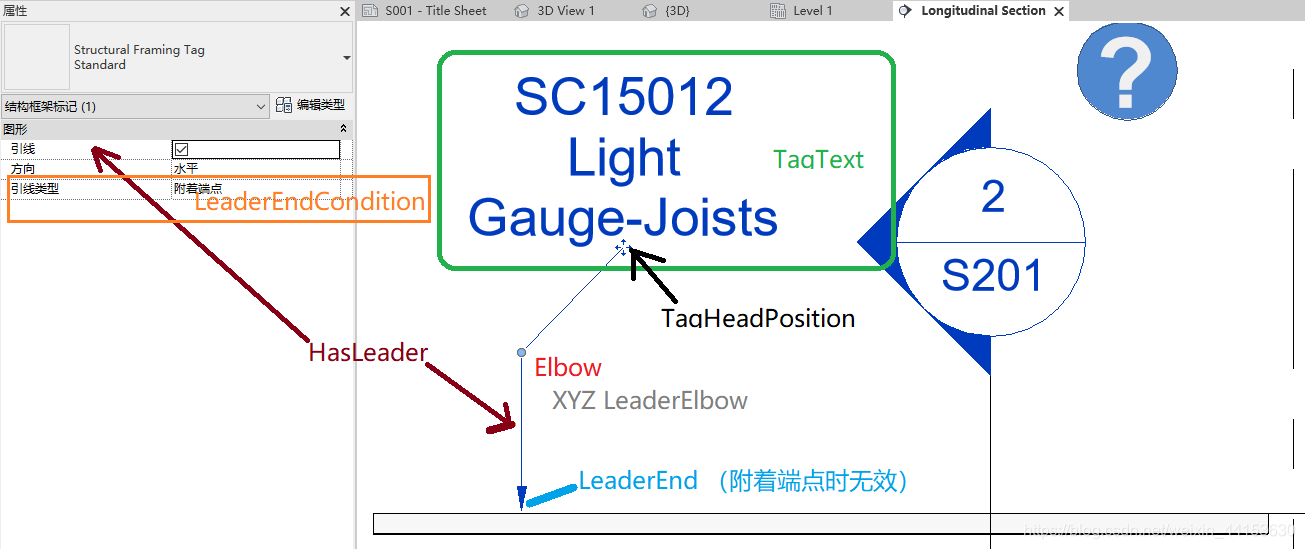

6. 标记的位置，下图中十字位置，TagHeadPosition ；
7. 引线箭头位置，仅在自由端点类型有效，LeaderEnd 。

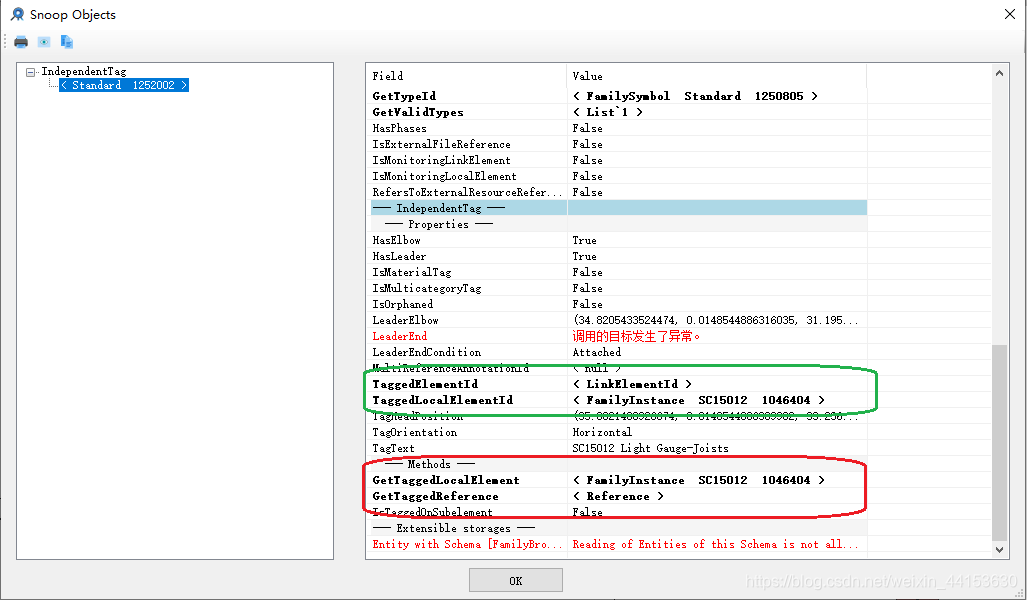

下图中，标记指向的构件，TaggedElementId 和 TaggedLocalElementId 在这里是一样。另外，GetTaggedLocalElement 和 GetTaggedReference 也都是标记指向的构件。

完整的 API 接口：

namespace Autodesk.Revit.DB
{
    //     Represents tag annotations in Revit.
    public class IndependentTag : Element
    {
        // Tag 是否有弯头。
        public bool HasElbow { get; }

        // Tag 的文字。
        public string TagText { get; }

        // 是否是材质 Tag。
        public bool IsMaterialTag { get; }

        // 是否是多类别 Tag。
        public bool IsMulticategoryTag { get; }

        // 是否是孤立的 Tag，就是它要标记的构件已经被删除了。
        public bool IsOrphaned { get; }

        // 本地被标记的构件的 Id，如果是子构件，则返回父构件的 Id。
        public ElementId TaggedLocalElementId { get; }

        // Tag 的方向，水平或者垂直。
        public TagOrientation TagOrientation { get; set; }

        // Tag 标记头的位置。
        public XYZ TagHeadPosition { get; set; }

        //  是否有引线。
        public bool HasLeader { get; set; }

        //  如果有多个索引，返回主构件。
        public ElementId MultiReferenceAnnotationId { get; }

        // 引线类型
        public LeaderEndCondition LeaderEndCondition { get; set; }

        // 弯头的位置。
        public XYZ LeaderElbow { get; set; }

        // 如果是自由端点，则返回箭头的位置。
        public XYZ LeaderEnd { get; set; }

        // 被标记的构件。
        public LinkElementId TaggedElementId { get; }

        // 创建一个 Tag。
        public static IndependentTag Create(Document document, ElementId ownerDBViewId, Reference referenceToTag, bool addLeader, TagMode tagMode, TagOrientation tagOrientation, XYZ pnt);

        public static IndependentTag Create(Document document, ElementId symId, ElementId ownerDBViewId, Reference referenceToTag, bool addLeader, TagOrientation tagOrientation, XYZ pnt);

        // 判断引线类型是否可以改变。
        public bool CanLeaderEndConditionBeAssigned(LeaderEndCondition leaderEndCondition);

        // 得到本地被标记的构件。
        public Element GetTaggedLocalElement();

        // 得到标记所使用的索引。
        public Reference GetTaggedReference();

        // 判断是否标记在子构件上。
        public bool IsTaggedOnSubelement();
    }
}
