IPv4分组结构

IP分组由两个部分组成：分组头和数据。

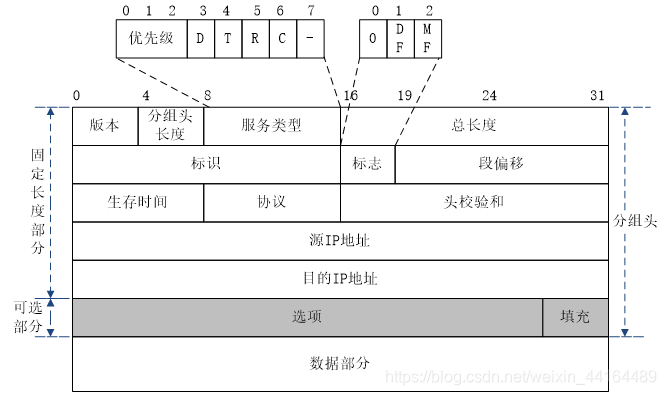

与TCP报文类似，IP分组头的基本单位也为4字节，即分组头的每行宽度为4字节，如下图所示前5行是每个分组头必须有的字段，第6行是选项字段，因此IP分组头的基本长度为5*4=20字节，如果加上最长为40字节的选项，则IP分组头的最大长度为60字节。

可见IP分组头的长度为20-60字节。值得一提的是，TCP报头长度也为20-60字节。
在这里插入图片描述

IPv4分组头格式

1、版本字段

即上图中的“版本”，表示网络层IP协议版本号。字段值为4表示IPv4，字段值为6表示IPv6。

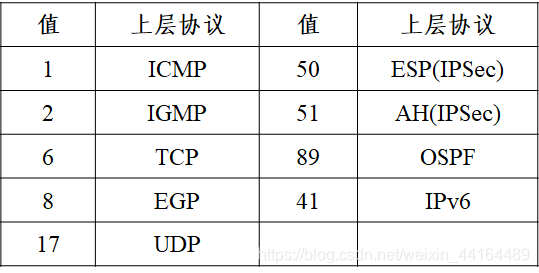

2、协议字段

指使用IP协议的高层协议类型，如ICMP、IGMP、TCP、UDP等。

在这里插入图片描述

3、长度

长度字段有两个，一个为分组头长度，一个为总长度。

分组头长度字段：该字段长度为4位，定义了以4字节为一个单位的分组头长度，分组头长度为20-60字节，因此该字段最小值为5（20字节），最大值为15（60字节&#
