windows安装graphviz库的各种问题及解决方法

pip下载这个库后，在vscode运行报这个错，failed to execute [‘dot’, ‘-Tpng’, ‘-O’, ‘tmp’], make sure the Graphviz executables are on your systems’ PATH

在windows安装python的graphviz库不仅要pip下载，还要电脑本机装有graphviz，并且配置环境变量。

1. 下载地址
   graphviz官方下载地址

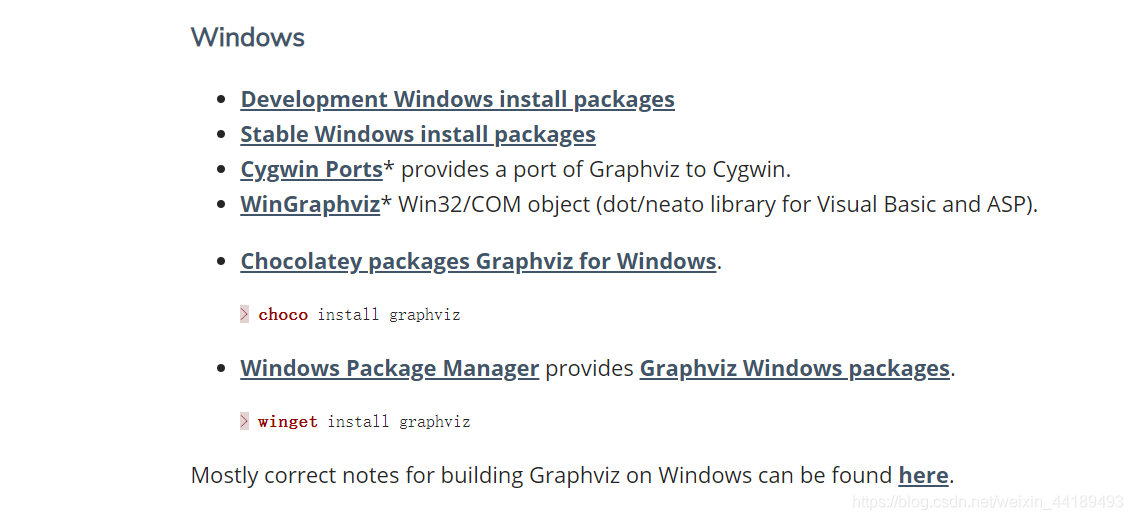

2. 下拉到windows的选项


3. 选择Stable windows install packages -> 10/ -> /camake -> Release/ -> x64/(根据自己电脑实际情况选择，我的是64位)
   -> 选择graphviz-install-2 .44.1 -win64.exe （你下载时版本号可能不一样，问题不大）

4. 下载后直接“下一步”到底，不用在安装步骤里面配置环境变量，这里建议装到默认路径。
   我的默认路径是C:\Program Files\Graphviz 2.44.1

5. 接下来是配置环境变量

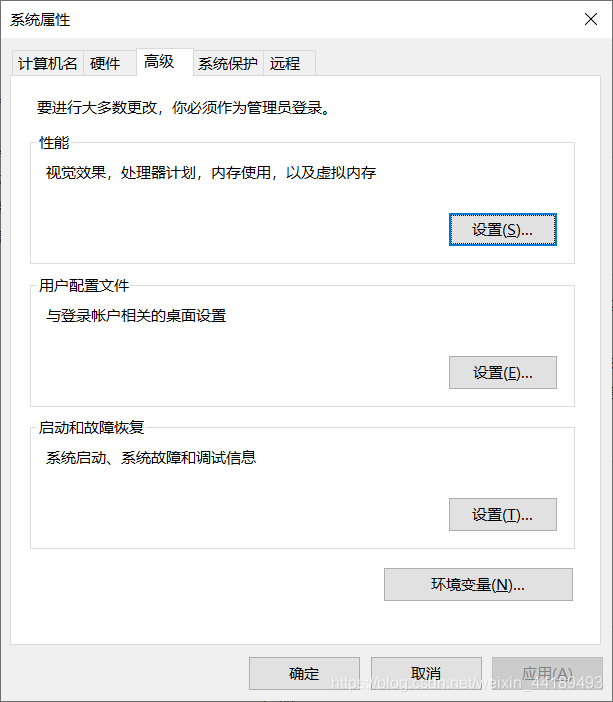

   在桌面找到“我的电脑”，右键“属性”，左边目录选择“高级系统设置”，会来到这里


6. 选择下面的“环境变量”

7. 在下面的“系统变量” ->选择“PATH”属性->点击"编辑"->进去后在右边直接选择新建，然后去到安装目录，找到bin这个文件夹，将其安装路径复制到这里，之后"确定"，退出

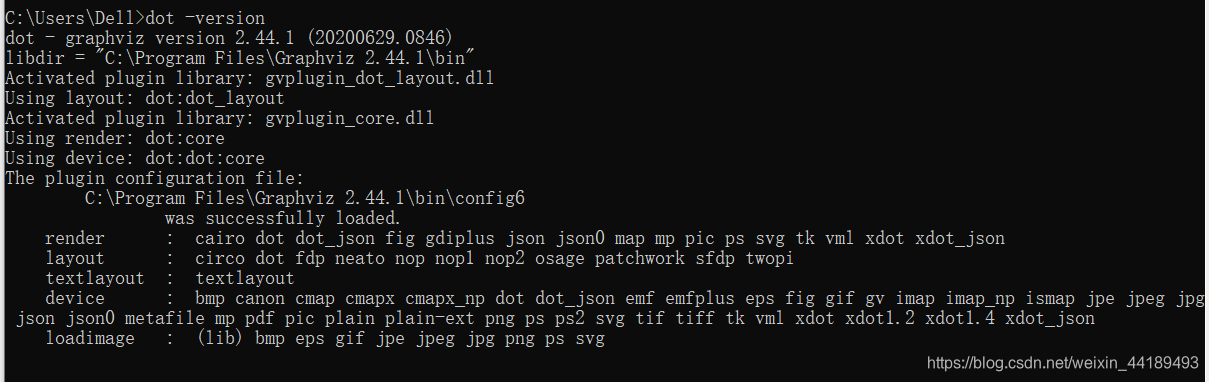

8. 在DOS命令窗口验证是否配置成功，输入“dot -version”

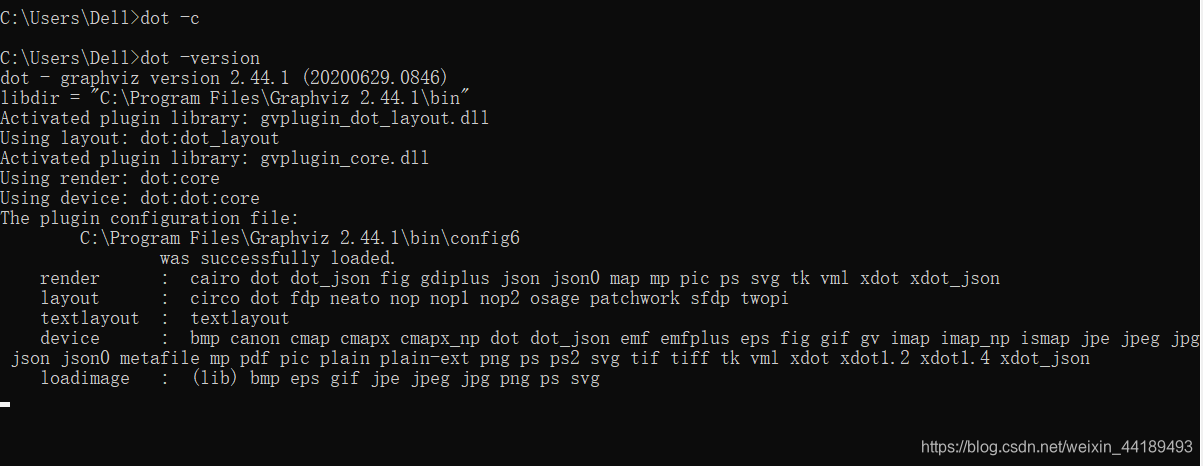

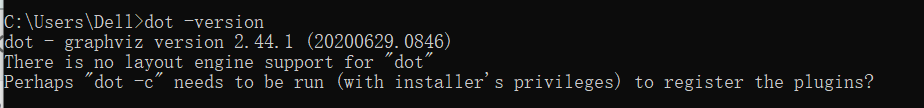

9. 如果出现下图情况，可以输入“dot -c”之后再输入"dot -version"，基本就OK了



## 在这里可能会出现一个情况，如果有遇到的可以参考下解决方法，没有的话，就可以进行下一步了。

• 如下图所示，问题就是无法访问该配置文件，无法执行“写入”操作，其实就是你现在这个用户没有对该文件的写入权限，修改下即可。


• 解决方法就是去到C盘找到bin那个文件夹，右键“属性”，

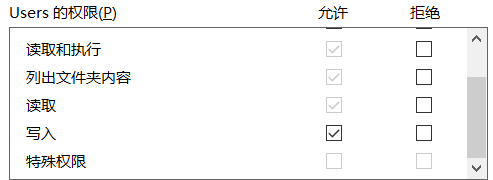

• 在上面的选项选择第三个选项“安全”，在“组或用户名那里，选择“Users(…)”,再在下面的权限如果发现没有“写入权限”的话，就点击上面的“编辑”，在那里把找到该用户的写入权限，并把它“勾上”

•

• 之后再去DOS命令界面输入上面的验证命令就OK了。

• 接下来就是在DOS界面下载该库，用“pip install graphviz”命令下载,OK之后可以返回vscode运行代码看是否得出结果或者还是报错，如果还报错，则重启一次电脑即可解决问题
