博图SCL编程——提升代码界面的美观性和易读性

博图Tia Portal学习教程目录

前言

几年前写C的时候，Tab键敲个不停，就是因为代码要对齐，不然影响美观，后来在网上找到个神器——代码格式化软件，写程序就随意多了，几个.c文件写完，批量选中，格式化一下，一家人齐齐整整。
而后转电气，接触到博图，不得不说，博图确实是很人性化的软件，而且跟Windows的集成也非常强，常用的Windows快捷键操作和Office操作都适用于博图。在SCL程序编辑界面，也有很多实用的小功能。

给程序分“块”

REGION：构建程序代码
说明：可以使用指令“构建程序代码”，在 SCL 块中构建程序代码并将其分为几个不同区域。

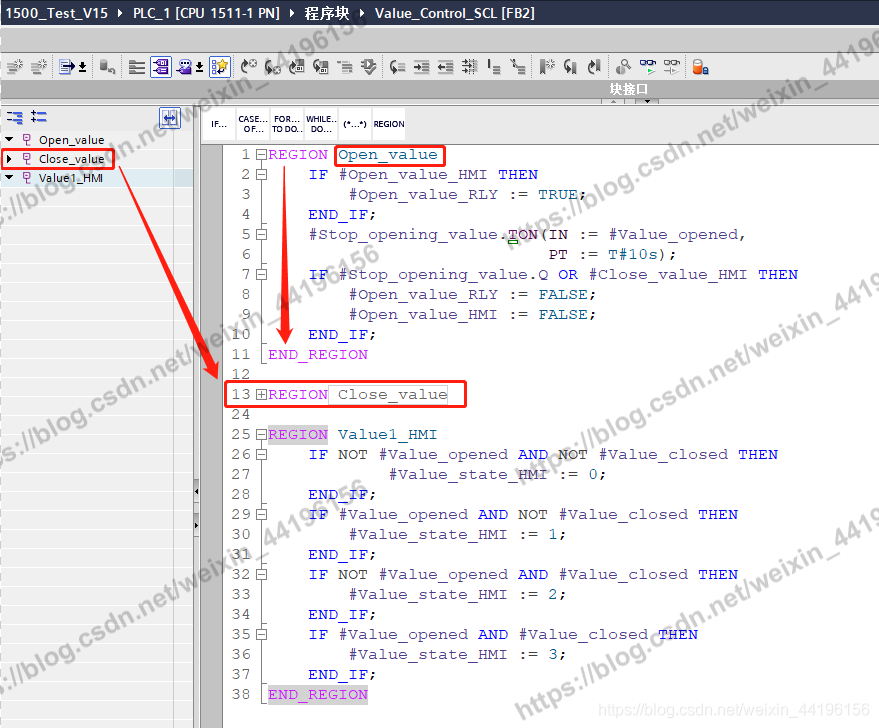

单独创建的SCL块是无法分程序段的，但是有另外一个工具可以很方便地给程序分段，就是REGION指令。
指令以REGION开始，END_REGION结束，每个区域都会在左侧显示。

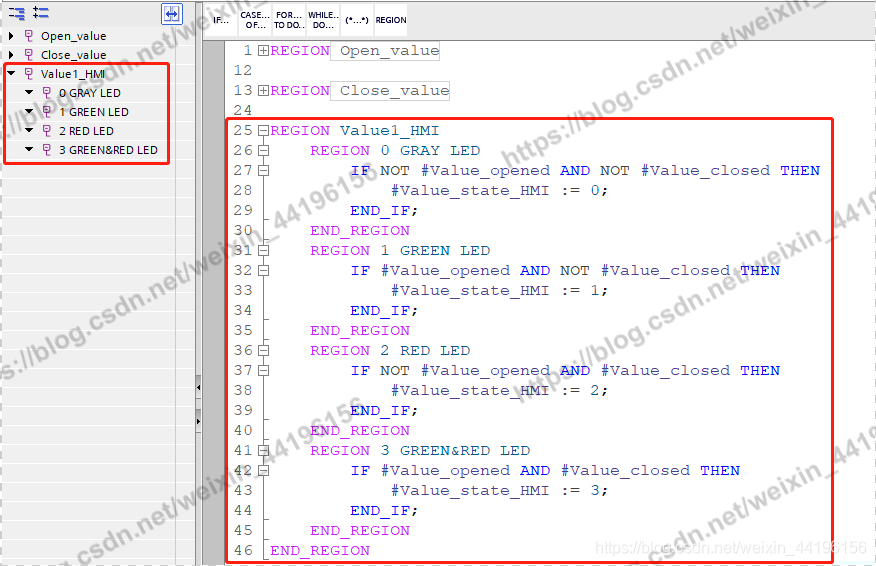

上面的REGION后面加一个空格后可以添加注释，同步至左侧。其他的区域代码折叠什么的我就不说了。跟梯形图里面的程序段折叠一样。

善用自带的代码格式化功能

首先，只要写过一次代码就清楚，每打出一个；符号，对应的程序段都会被自动调整一次。
但是，有些代码反复修改后，格式就可能有点歪，特别是那些CASE、IF、FOR等等相互嵌套的，稍微改改那些缩进对齐就完全乱了。如果改动不大，可以把末尾的；删了再输一遍（手动滑稽），如果动作有点大，就要用自动格式化文本功能。

注释的使用

注释是程序很重要的一部分，程序量大却不加注释的，不是大神就是奇葩。
注释的使用详见《博图SCL编程——如何屏蔽程序段和添加注释说明》，包含单行注释、整段注释、段前注释、变量注释、REGION注释等。
