前言

EPLAN导出JPG/PNG图片或者PDF大家应该用起来比较方便，因为也就那点设置。但是做工程设计人应该比较有感触，因为跟其他部门或者公司直接交流的需要，或者绘图仪出图的需要，有时候还是躲不开导出CAD图纸的坎儿。
但是相对而言，导出CAD设置比较复杂一些，所以我今天就谈一谈我的方法，希望对大家有用。

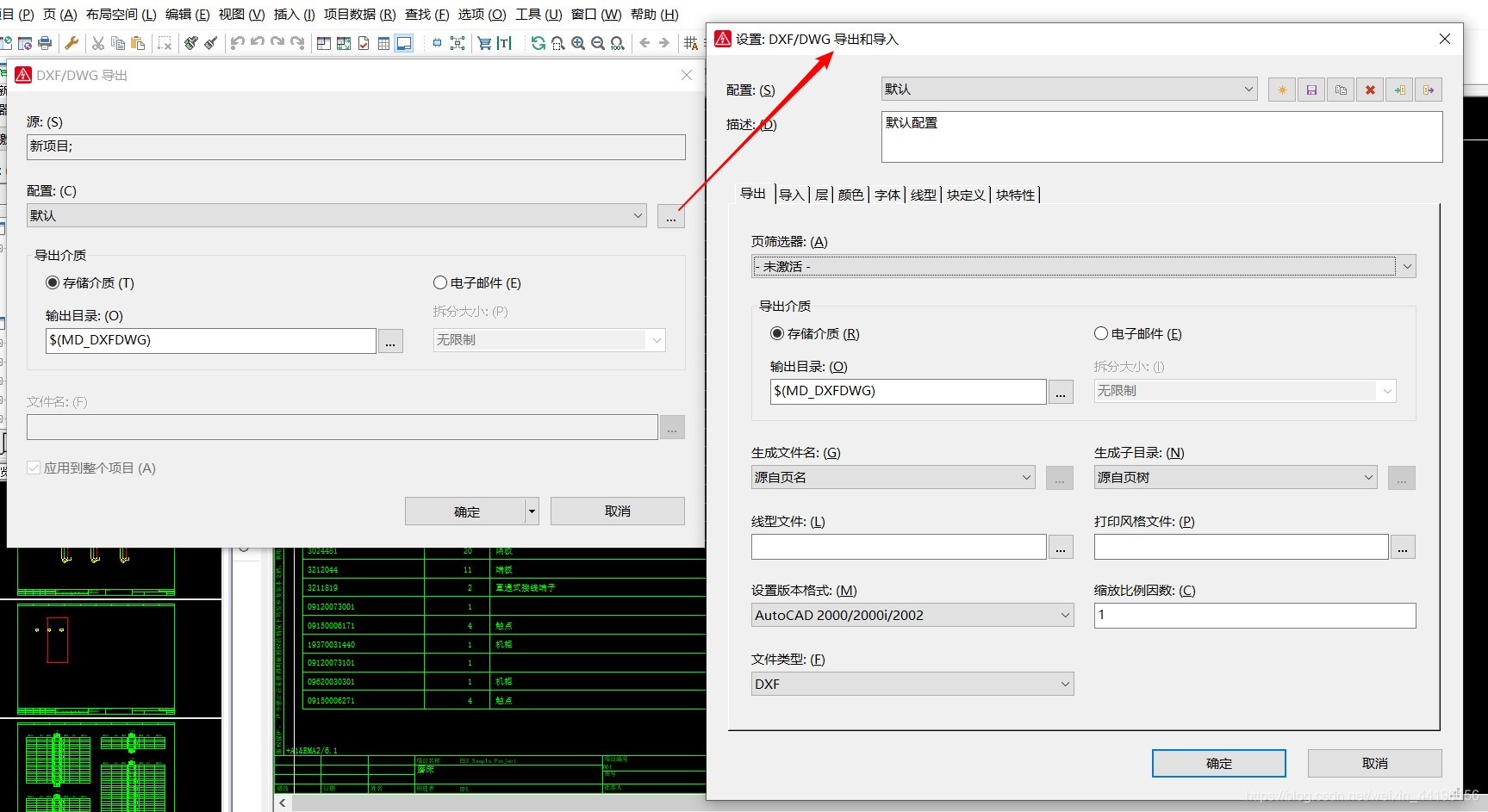

选中需要导出的图纸/整个项目，页->导出->DXF/CAD，点击配置，我们需要折腾的就是这个令人比较焦躁的设置页面，不过坚持一下，一次搞定，长期收益。

看一下这几个选项，我们着重修改里面比较重要的几项，其余的大家回去自行摸索。

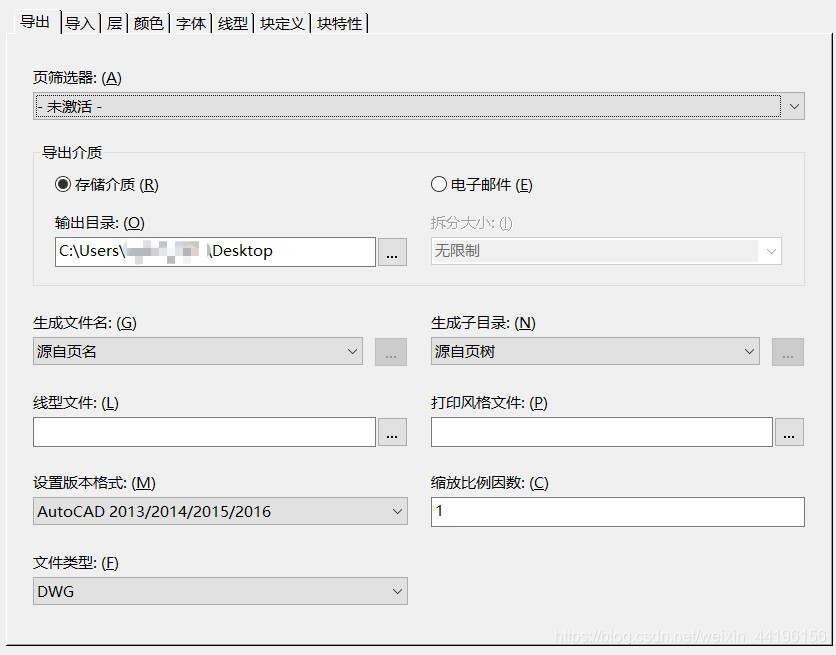

第一个：导出

输出目录：自己填
生成文件名：生成的DWG文件名根据什么来命名，一般绘图的时候每页已经有命名了，所以一般选“源自页名”

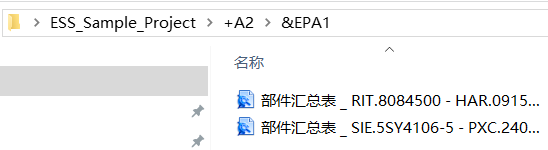

生成子目录：选“无”就是一股脑把选中的所有图纸全导出在一个文件夹里面，“源自页树”就是根据项目树结构生成一个一个子文件夹，图纸在最下面一级文件夹里。

后面几个按我填的就行了。

第四个：颜色

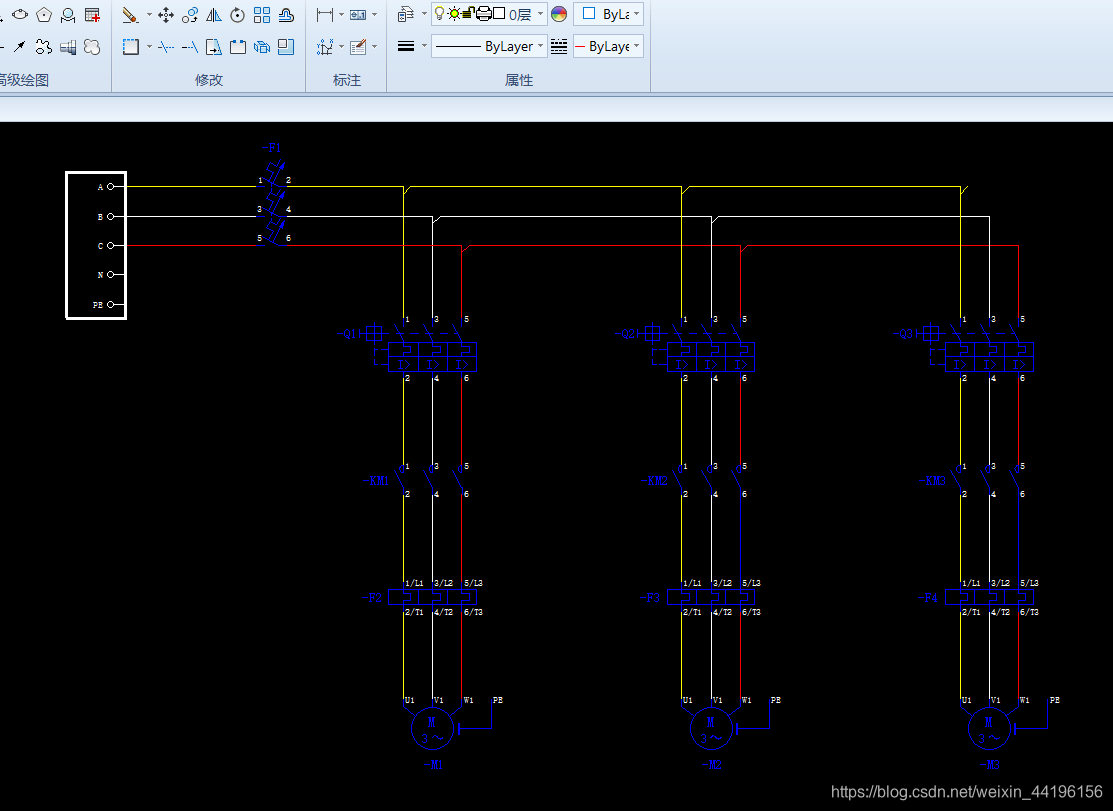

这个第一次用会有点麻烦，如果你按EPLAN默的颜色配置直接导出为dwg的话，会发现颜色很不对劲，如下图。

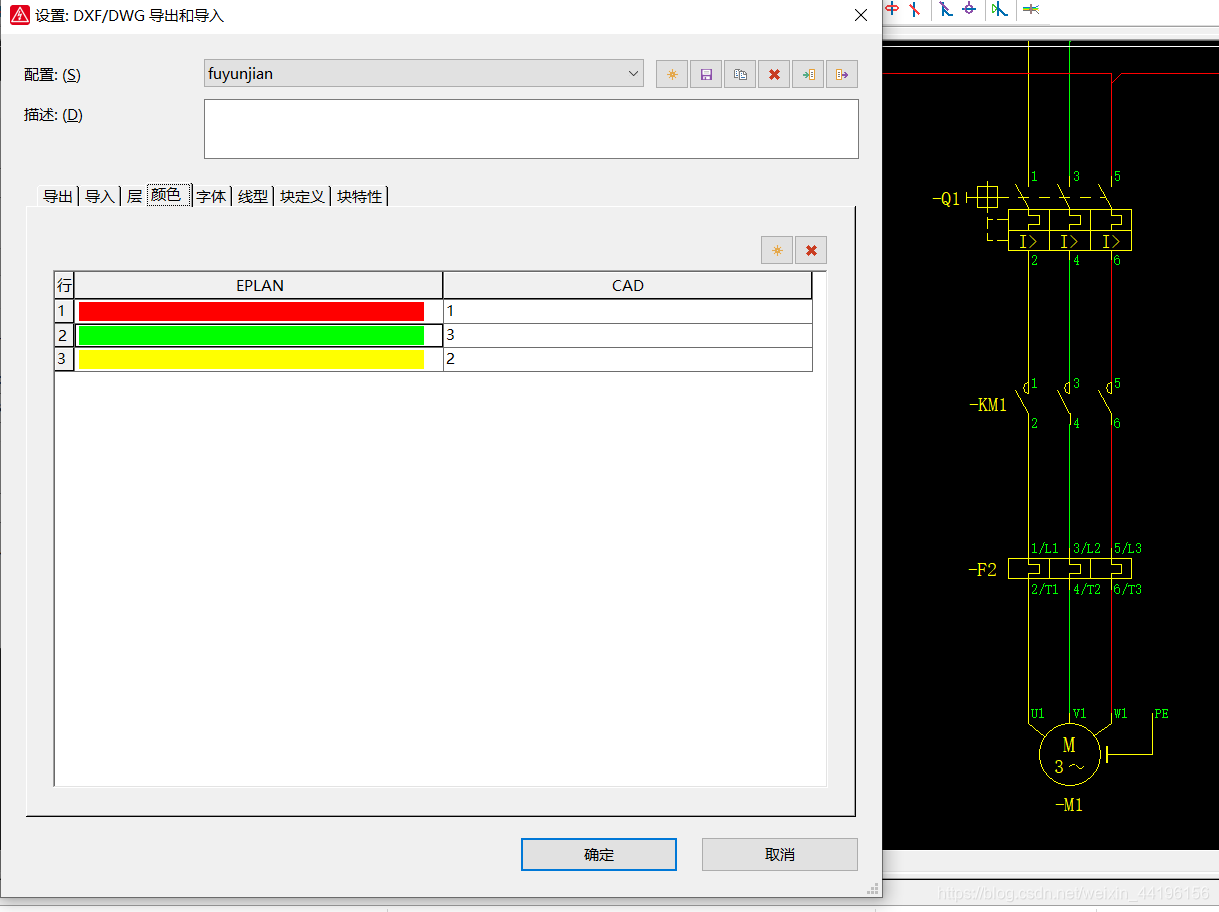

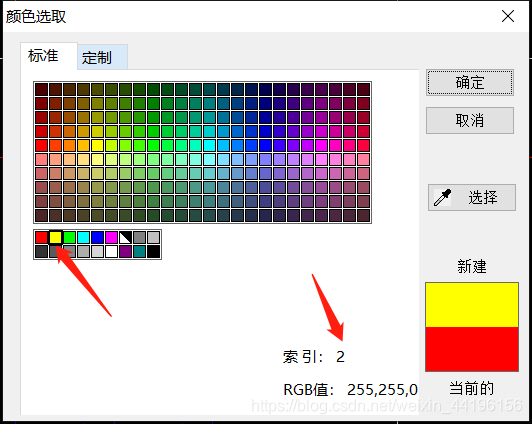

这时候你需要把你图中出现的几个颜色一一替换掉，你的线是什么EPLAN中的哪个颜色，想导出为CAD的哪个颜色。对应的CAD颜色数值可以在CAD里面找出来。

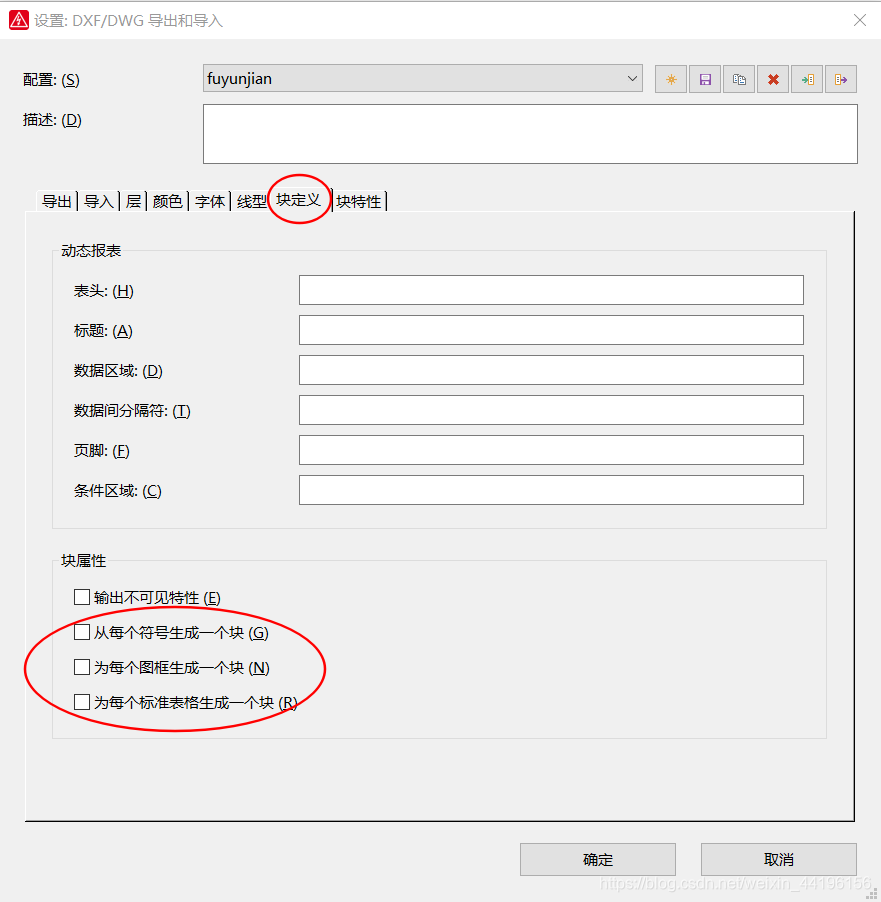

第七个：块定义

这个为什么我要着重讲一下呢，因为EPLAN和CAD毕竟不是一家公司生产的软件，东西搞复杂了总会出现点幺蛾子，比如说——块。如果你导出为CAD只是为了打印或者传送，那我墙裂建议你不要取消选中下面的几个选项。因为根据我使用的经验，符号/图框/表格生成的块，在你复制粘贴放大缩小的操作过程中，有时候会有“惊喜”出现。所以最好统统全给我变成线条吧……电气设计的人应该懂得——节点越少，故障点也就越少。
