对电网电压采样时接N与不接N的区别

不接N线时：

设$V_{AN}=120\cdot \sin (2\cdot 50\pi t)、V_{BN}=120\cdot \sin (2\cdot 50\pi t+120°)$

此时$$\begin{array}{rl}{V}_{AB}& =V_{an}-V_{bn}\\ & =120\cdot \sin (100\pi t)-120\cdot \sin (100\pi t+120°)\\ & =120\sqrt{3}\sin (100\pi t-30°)\end{array}$$

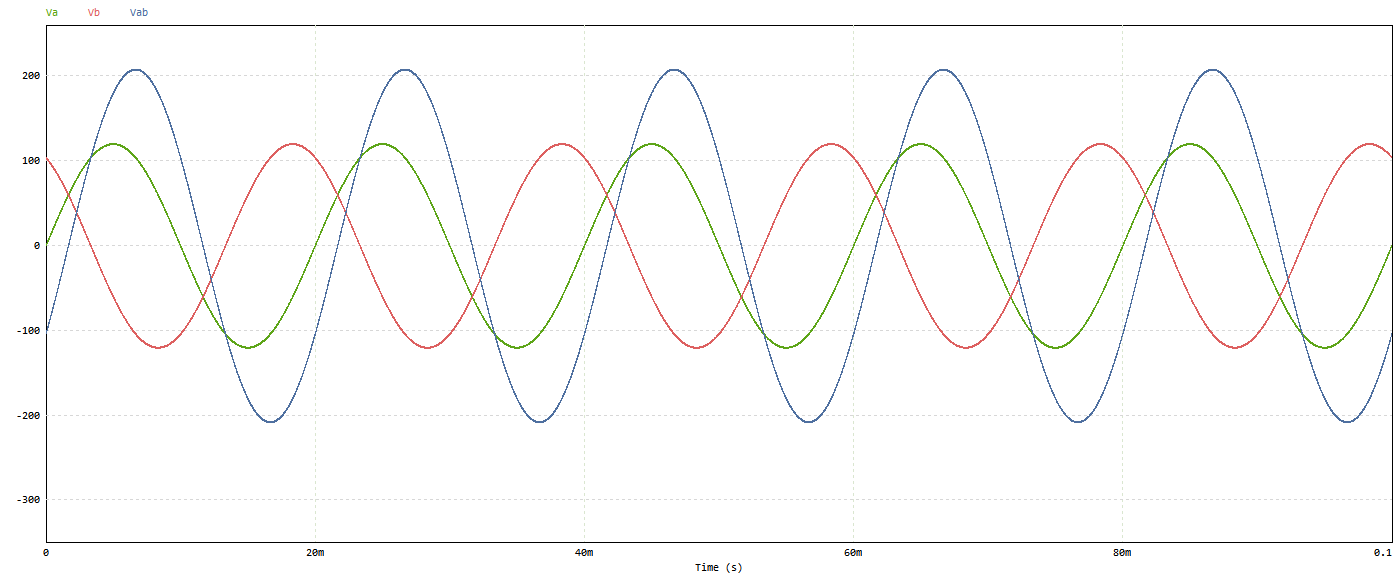

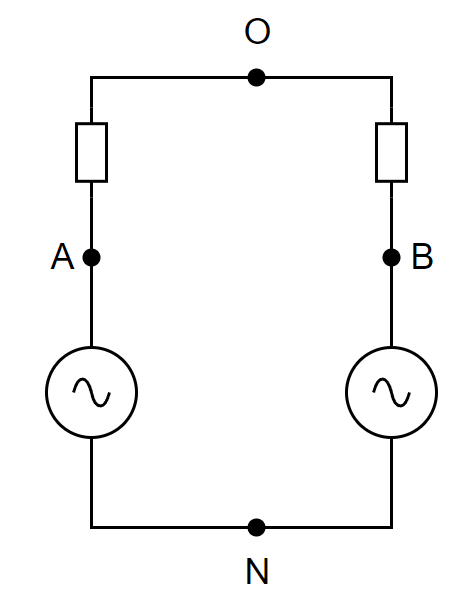

上面得电路可以等效为下面得：

$V_{AB}=V_{ao}-V_{bo}$
所以$V_{ao}和V_{bo}$大小满足分压原理，两边的阻值相同时

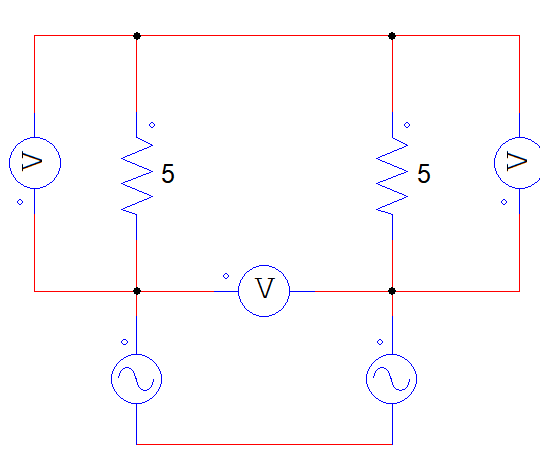

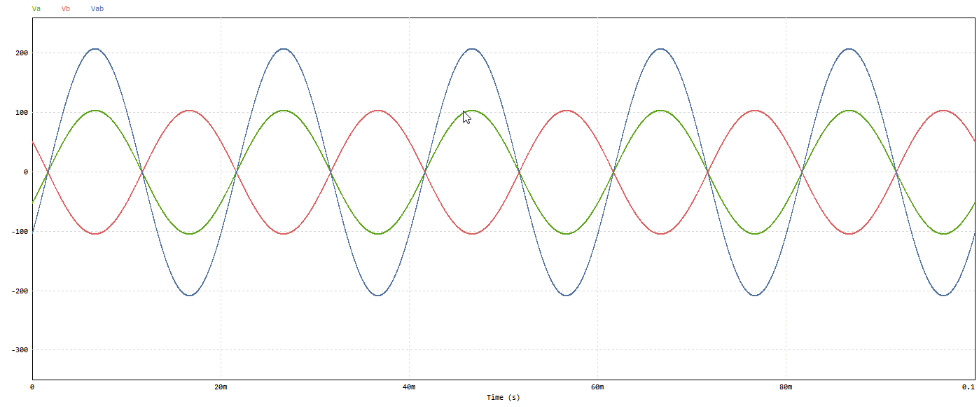

$V_{ao}=-V_{bo}=60\sqrt{3}\sin (100\pi t-30°)$

所以$V_{ao}$ 和$V_{bo}$ 大小满足分压原理，两边的阻值为1:9时

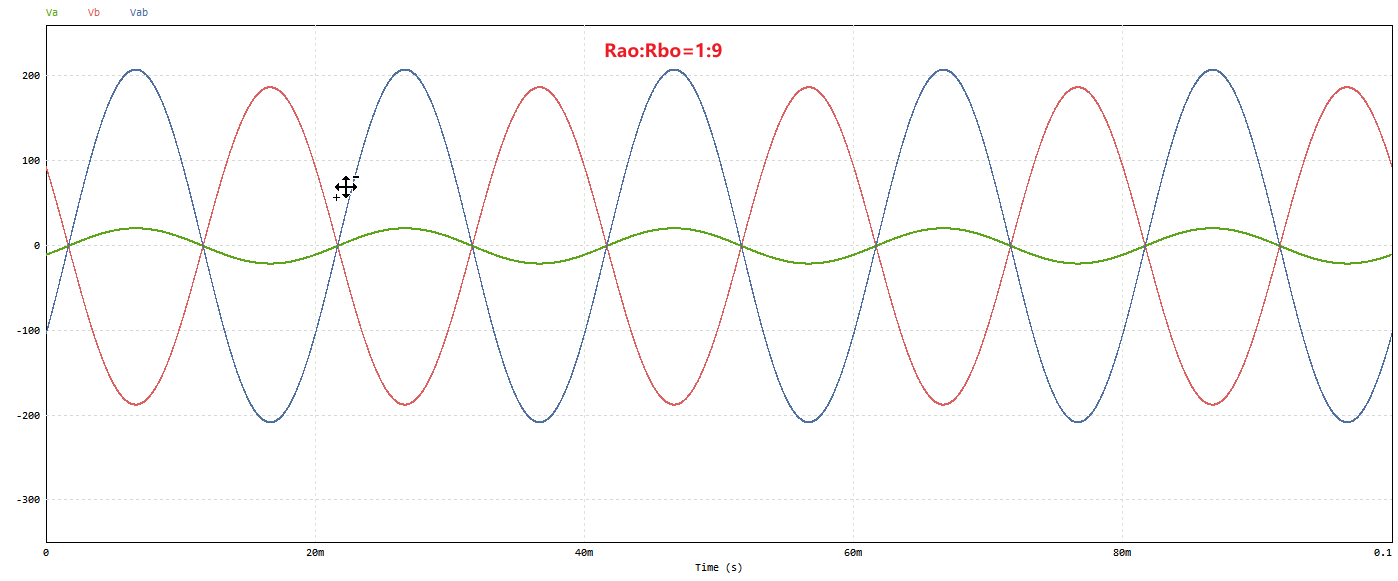

$V_{ao}=12\sqrt{3}\sin (100\pi t-30°)$
$-V_{bo}=108\sqrt{3}\sin (100\pi t-30°)$

结论： 不接N线时，对相电压的采样大小取决于采样电阻大小的值，方向呈180°相位。但线电压大小和相位不变。

接N线时：

设$V_{AN}=120\cdot \sin (2\cdot 50\pi t)、V_{BN}=120\cdot \sin (2\cdot 50\pi t+120°)$

此时$$\begin{array}{rl}{V}_{AB}& =V_{an}-V_{bn}\\ & =120\cdot \sin (100\pi t)-120\cdot \sin (100\pi t+120°)\\ & =120\sqrt{3}\sin (100\pi t-30°)\end{array}$$

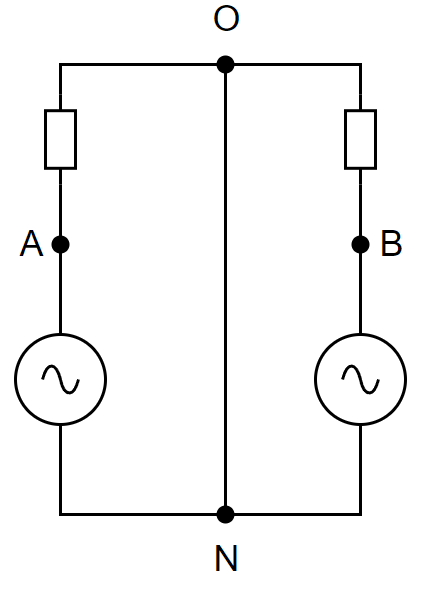

又因为N点与O点连接，所以得到
$$\begin{array}{rl}{V}_{AB}& =V_{an}-V_{bn}=V_{ao}-V_{bo}\\ & =120\cdot \sin (100\pi t)-120\cdot \sin (100\pi t+120°)\\ 且& V_{an}=V_{ao}、V_{bn}=V_{bo}\end{array}$$

结论： 连接N线时采样，能够得到与电网一模一样相位和大小的电压。
