BasicRF创建工程项目



 BasicRF创建工程项目

任务实施

1. 新建工程和程序文件，添加头文件。

1. 复制库文件。新建工程文件夹“D:\zigbee\Env”（可以是其他路径），将 CC2530_lib文件夹和sensor_drv文件夹复制到该工程文件夹内。在该工程文件夹内新建一个 Project 文件夹，用于存放工程文件。sensor_drv 文件夹中有传感器数据采集的相关源码。
2. 新建IAR工程。新建IAR工程demo，保存workspace工作空间名为demo.eww。

在工程中新建app、basicrf、board、common、mylib、sensor_drv、utils等7个组，把 board、common、mylib、utils、sensor_drv 中各文件夹中的“xx.c”文件添加到对应的文件夹中,把basicrf目录下的basic_rf.r51也添加进来。

（3）新建程序文件。新建源程序文件，将其命名为sensor.c，保存在

D:\zigbee\Env\Project文件夹中。并将该文件添加到工程中的app文件夹中。

（4）为工程添加头文件。点击IAR菜单中的“Project->Options…”，在弹出对

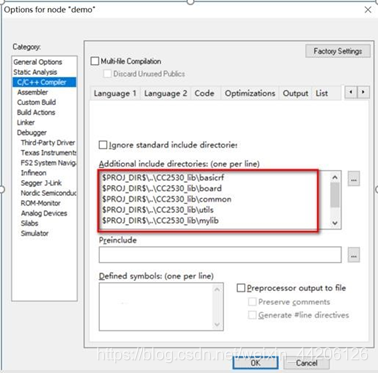

话框中选择“C/C++ Compiler”，然后选择“Preprocessor”选项卡，并在“Additional include directories：（one per line）”中输入头文件的路径，将资源包的CC2530_lib 下子目录和sensor_drv目录加入到搜索路径中。将如图5-2所示。然后点击“OK”。





注意：

①$PROJ_DIR$\ 即你当前工作的workspace的目录。

②..\表示对应目录的上一层。

例如：$TOOLKIT_DIR$\INC\ 和$TOOLKIT_DIR$\INC\CLIB\，都表示当前工作的

workspace的目录。$PROJ_DIR$\..\inc 表示你的workspace目录上一层的INC目录。

2. 修改程序

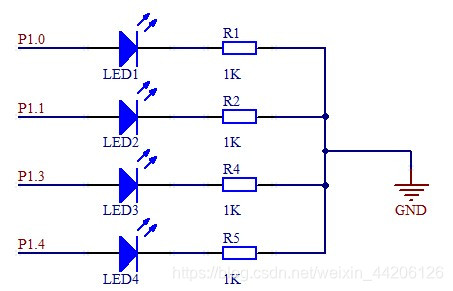

ZigBee（黑板）模块上4个LED，LED1~LED4分别由P1.0、P1.1、P1.3和P1.4控制，如图5-3所示，这些接口与TI官网发布的开发平台有所差别，所以需要修改一下，操作方法如下：



图 5-3  LED与P1引脚连接图

1. 打开“hal_board.h”头文件，展开左边workspace栏中的“board/hal_board.c” 的“+”号，在展开的文件列表中找到“hal_board.h”头文件，双击打开该文件。

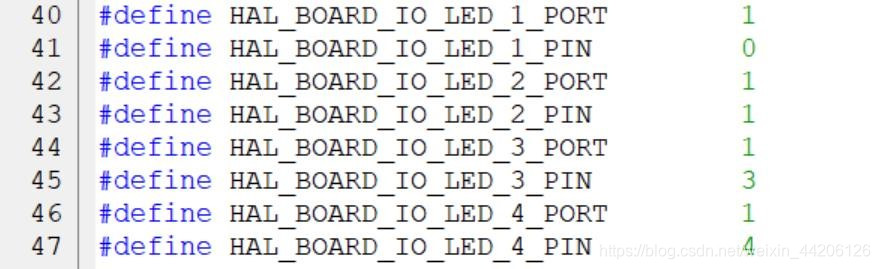

2. 在“hal_board.h”头文件找到如下代码，查看下面宏是否正确，如果不正确，按照如下要求修改它，如图5-4所示。



图 5-4 LED接口修改

其中：

①HAL_BOARD_IO_LED_x_PORT表示端口：x端口（x可以是0、1、2）；

②HAL_BOARD_IO_LED_y_PIN表示引脚：x.y引脚（x端口的第y个引脚，y可以是0~7）。

1. 配置工程

点击IAR菜单中的“Project->Options…”，分别对“General Options”、“Linker”

和“Debugger”三项进行配置。

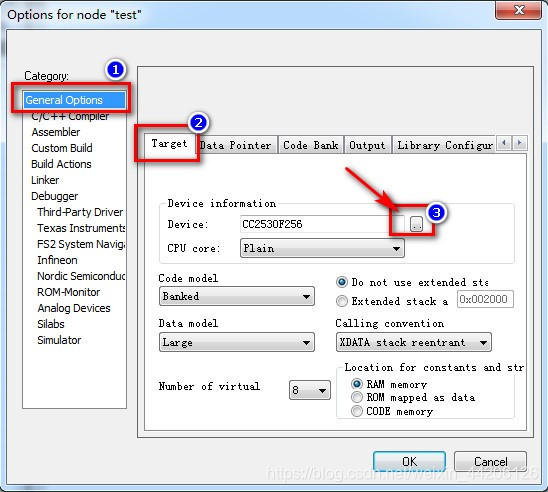

1. General Options配置。选中“Target”选项卡，在“Device”栏内选择 “CC2530F256.i51”（路径：C:\…\8051\config\devices\Texas Instruments）。其它设置如图5-5所示。

 图 5-5 General Options配置

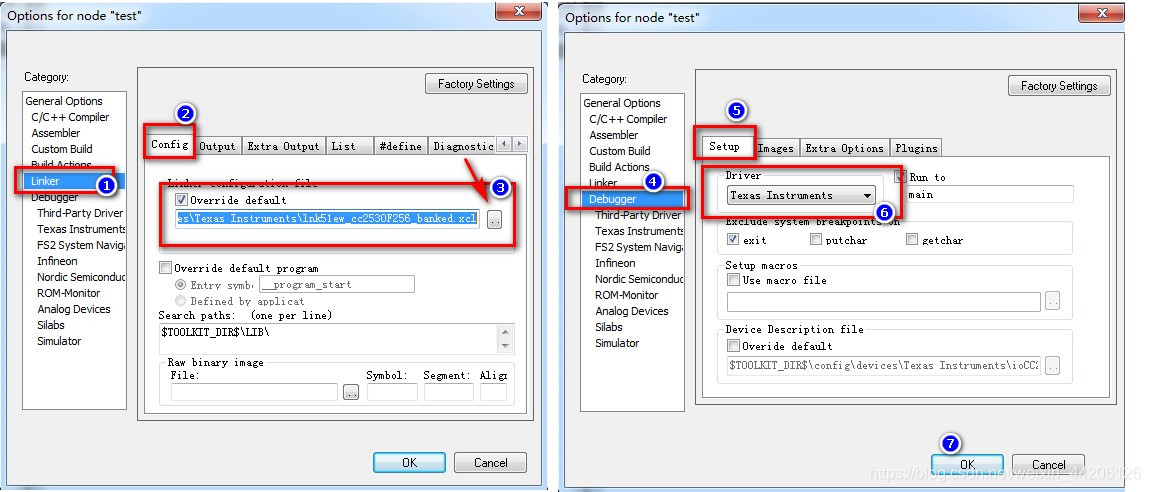

1. Linker配置。选中“Config”选项卡，勾选“Overide default”，并在该栏内选择

“ lnk51ew_CC2530F256_banked.xcl ” 配 置 文 件 ， 其 路 径 ： C:\ …

\8051\config\devices\Texas Instruments。如图5-6所示。

○3Debugger配置。选中“Setup”选项卡，在“Driver”栏内选择“Texas Instruments”，如图5-6所示。

 图 5-6  Linker 和Debugger配置

到这里我们的工程就建立好了
