matlab使用教程(74)—指定绘图中的线和标记的外观

        MATLAB® 使用一组默认线型、颜色和标记创建绘图。您使用这些默认值创建的不同绘图将呈现清晰一致的外观。您也可以按需求对绘图的这些方面进行自定义。许多绘图函数都有用于自定义的名为 linespec 的输入参量。此外，这些函数返回的对象通常具有控制绘图的这些方面的属性。参量和属性的名称可以不同，但它们接受的值通常遵循一种通用模式。一旦熟悉了该模式，您就可以使用它来修改各种绘图。

        以下示例使用 plot 函数来演示自定义线条外观的整体方法。有关特定绘图函数选项的完整列表，请参考该函数的文档。

1.线型

        默认情况下，大多数线图显示实线，但您可以使用下表中的任何线型来自定义该线。例如，用虚线创建一个线图：

plot([0 1 2 3],'--')

线型	描述	表示的线条
"-"	实线
"--"	虚线
":"	点线
"-."	点划线

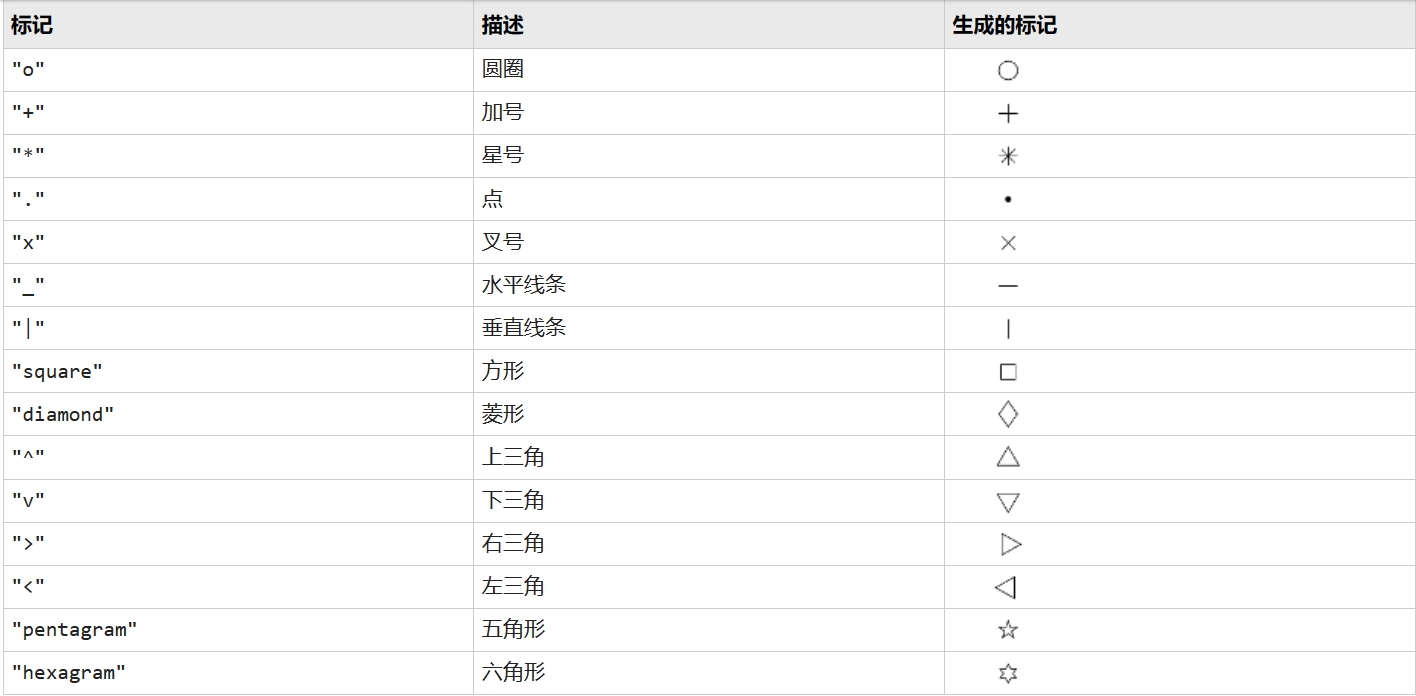

2.标记：

        通常，除了线型之外，还可以指定标记符号。标记出现在图中的数据点上。例如，使用虚线和圆形标记创建一个线图：

plot([0 1 2 3],'--o')

3.指定颜色、线型和标记的组合

        许多绘图函数都有一个用于指定颜色、线型和标记的参量。例如，plot 函数有可选的 linespec 参量，用于指定其中的一个或多个方面。（您也可以在创建绘图后通过设置属性来修改绘图。）

        通过将 linespec 参量指定为 '--or'，创建一个具有红色虚线和圆形标记的图。对于这种组合，'--' 对应于虚线，'o' 对应于圆形标记，'r' 对应于红色。

plot([1 2 3 4 5 6],[0 3 1 6 4 10],'--or')

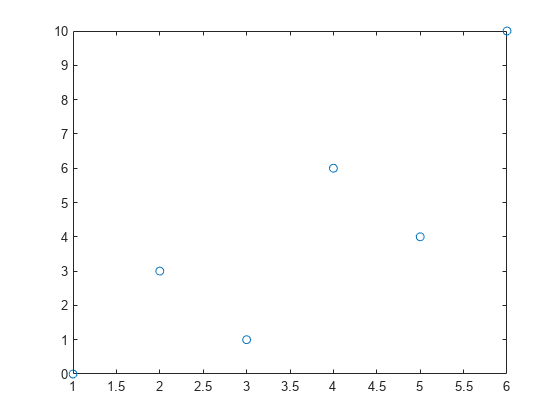

        您不需要指定线条的所有三个方面。例如，如果仅指定标记，则绘图会以默认颜色显示标记，且不显示线条。

plot([1 2 3 4 5 6],[0 3 1 6 4 10],'o')

        您可以使用 linespec 参量来指定命名颜色，但要指定自定义颜色，请设置对象属性。例如，Line 对象具有 Color 属性。

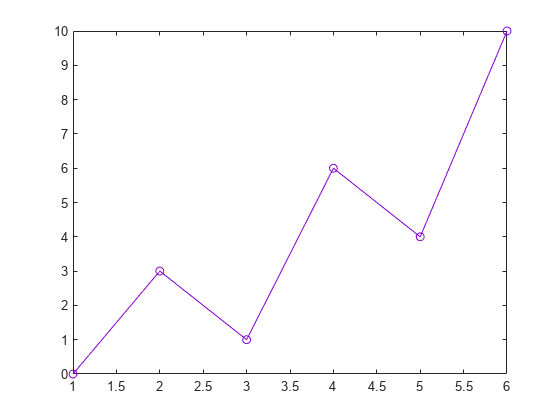

        用具有圆形标记的紫色线创建一个图。在 linespec 参量中仅指定线条和标记符号。将 Color 属性单独设置为名称-值参量。将 Line 对象作为 p 返回，以便您以后更改其他属性。

p = plot([1 2 3 4 5 6],[0 3 1 6 4 10],'-o','Color',[0.5 0 0.8]);

        接下来，通过将 Color 属性设置为十六进制颜色代码 '#00841a'，将线条的颜色更改为绿色。然后将线型更改为虚线，并将标记更改为星号。

        在 R2019a 之前，将颜色指定为 RGB 三元组，而不是十六进制颜色代码。例如，p.Color = [0 0.52 0.10]。

p.Color = '#00841a';
p.LineStyle = '--';
p.Marker = '*';

4.修改线宽、标记填充和标记轮廓

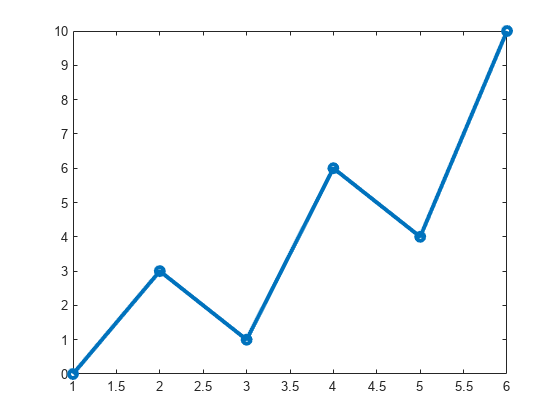

        您可以通过设置属性来修改线的其他方面。例如，Line 对象具有用于控制线条粗细的 LineWidth 属性。要创建更粗的线条，可以在调用 plot 函数时将 LineWidth 指定为名称-值参量。在本例中，请将 LineWidth 设置为 3。将 Line 对象作为 p 返回，以便您以后设置其他属性。

p = plot([1 2 3 4 5 6],[0 3 1 6 4 10],'-o','LineWidth',3);

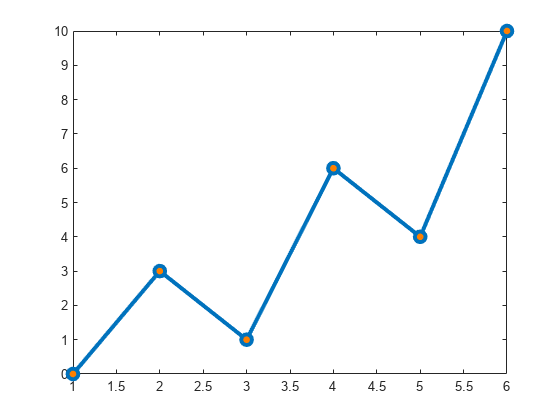

        通过设置 Line 对象的 MarkerFaceColor 属性，用橙色填充标记。然后通过设置 MarkerSize 属性将标记大小增大到 8。

p.MarkerFaceColor = [1 0.5 0];
p.MarkerSize = 8;

        通过设置 MarkerEdgeColor 属性，更改标记的轮廓以匹配填充颜色。

p.MarkerEdgeColor = [1 0.5 0];
