「Mac畅玩AIGC与多模态18」开发篇14 - 多字段输出与结构控制工作流示例

一、概述

本篇在输入变量基础上，演示如何通过执行 LLM 节点输出多个结构化字段，并传递至结束节点。开发人员将掌握如何配置结构化输出格式，实现提示词与字段的准确映射，为后续引入条件判断、循环结构等逻辑控制建立结构输出规范基础。

二、环境准备

• macOS 系统
• Dify 平台已部署并可访问

三、在 Dify 中创建工作流

1. 新建工作流应用

• 登录 Dify 后台
• 点击「工作室」
• 点击「创建空白应用」
• 填写应用信息：
  • 应用名称：结构化输出工作流示例
  • 应用类型：工作流
  • 模型：glm-4-flash

2. 配置开始节点并添加输入变量

• 点击「开始」节点
• 添加两个输入变量：
  • 名称：user_name
  • 描述：用户名称
  • 类型：文本（Text）
  • 名称：favorite_color
  • 描述：喜欢的颜色
  • 类型：文本（Text）
• 保存节点配置

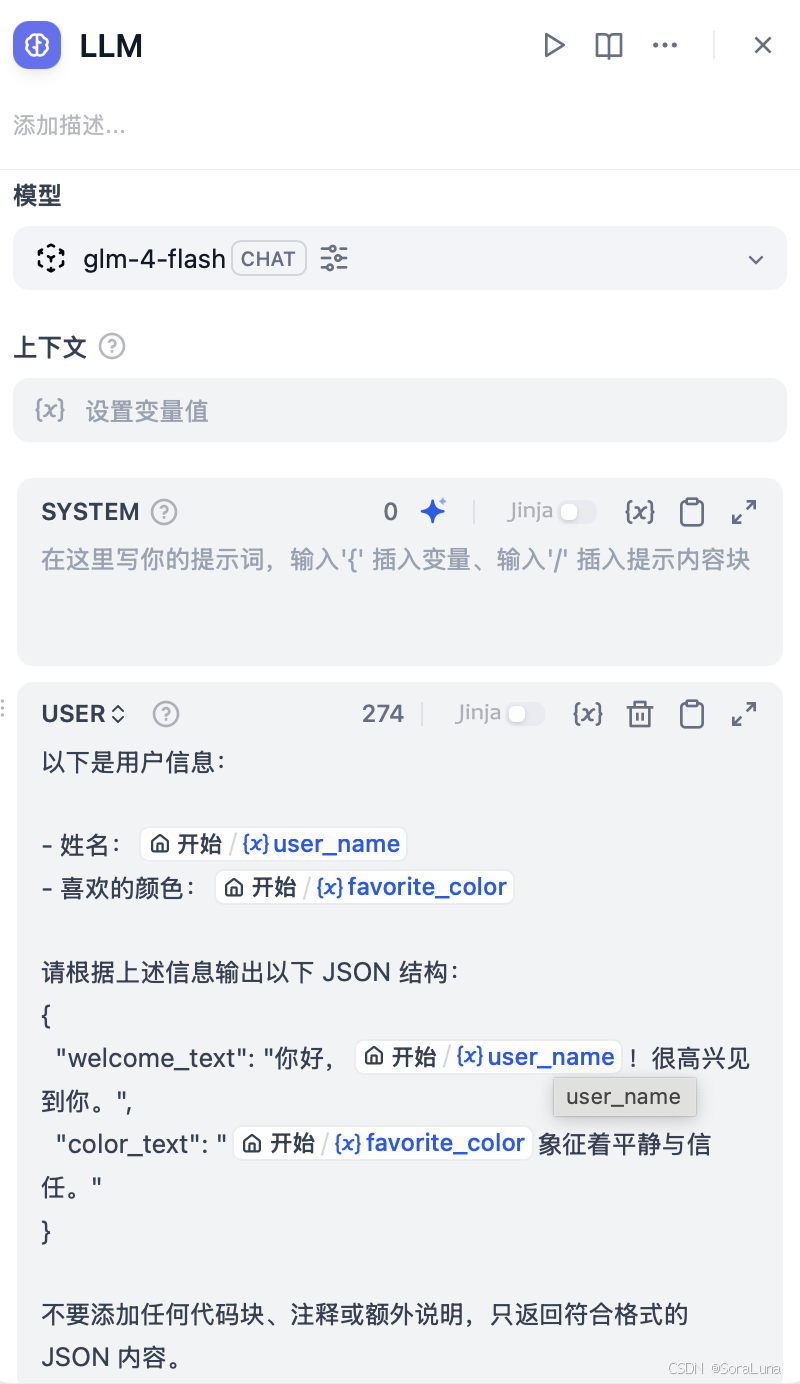

3. 添加执行 LLM 节点（结构化输出）

• 点击「添加节点」，选择「执行 LLM」
• 配置内容：
  • 模型：glm-4-flash
  • USER 消息：

以下是用户信息：

- 姓名：{{user_name}}
- 喜欢的颜色：{{favorite_color}}

请根据上述信息输出以下 JSON 结构：
{
  "welcome_text": "你好，{{user_name}}！很高兴见到你。",
  "color_text": "{{favorite_color}}象征着平静与信任。"
}

不要添加任何代码块、注释或额外说明，只返回符合格式的 JSON 内容。

• 启用结构化输出，配置 Schema：

{
  "type": "object",
  "properties": {
    "welcome_text": { "type": "string" },
    "color_text": { "type": "string" }
  },
  "required": ["welcome_text", "color_text"]
}

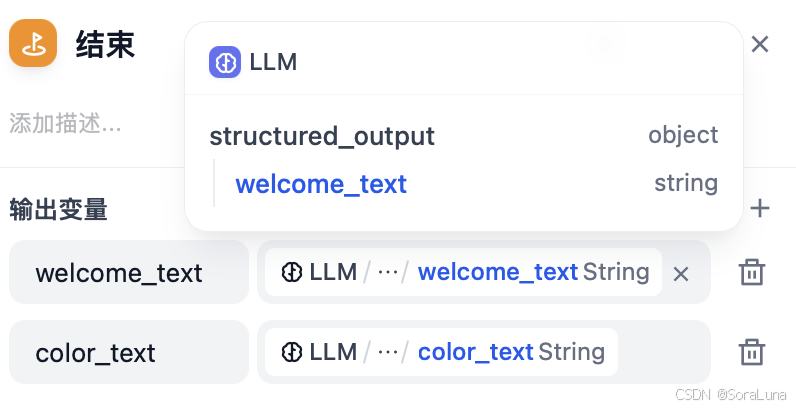

4. 添加结束节点

• 点击 LLM 节点后方「添加节点」，选择「结束」节点（End）

• 配置输出字段：

  • welcome_text
  • color_text



5. 发布

• 点击「发布」，完成工作流部署

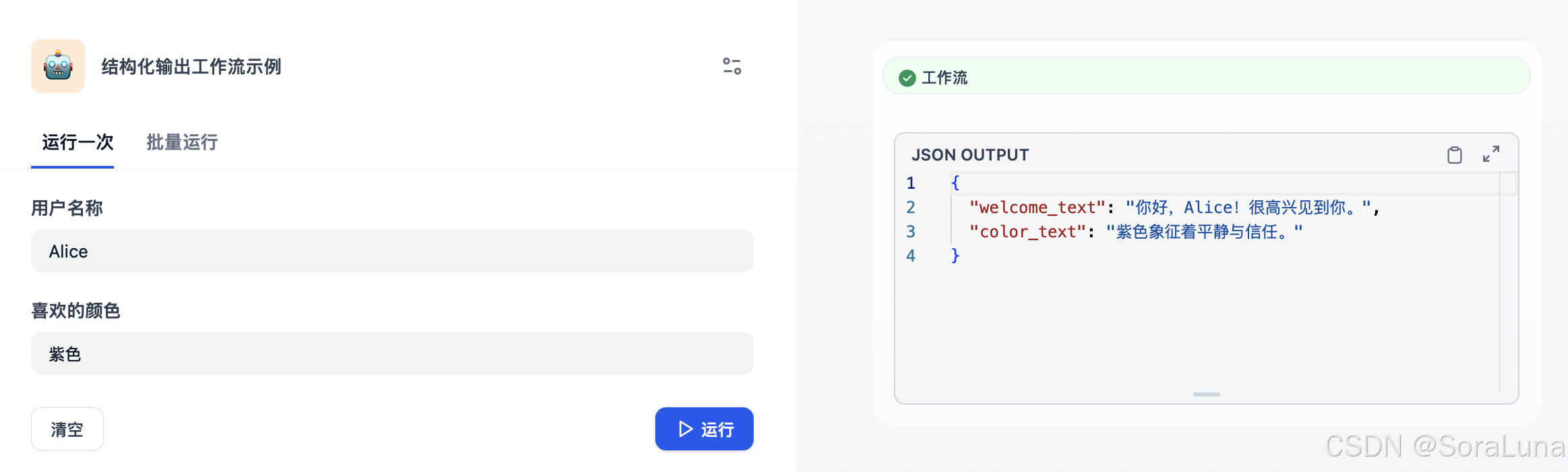

四、测试工作流效果

• 进入 Dify 「探索」模块
• 选择发布的结构化输出工作流示例
• 点击「运行一次」
• 输入：
  • 用户名称：Alice
  • 喜欢的颜色：蓝色

输出示例：

{
  "welcome_text": "你好，Alice！很高兴见到你。",
  "color_text": "蓝色象征着平静与信任。"
}

五、总结

通过本案例，掌握了：

• 多输入字段配置与引用
• LLM 结构化输出机制配置
• JSON Schema 的使用方法
• 输出字段在结束节点的选择与展示

本案例为进入复杂逻辑流程（如条件判断、循环节点）提供结构输出的实践基础，确保后续节点能够按字段引用，提升流程配置的灵活性与规范性。
