Proteus 7 Professional项目实践入门--HelloWorld

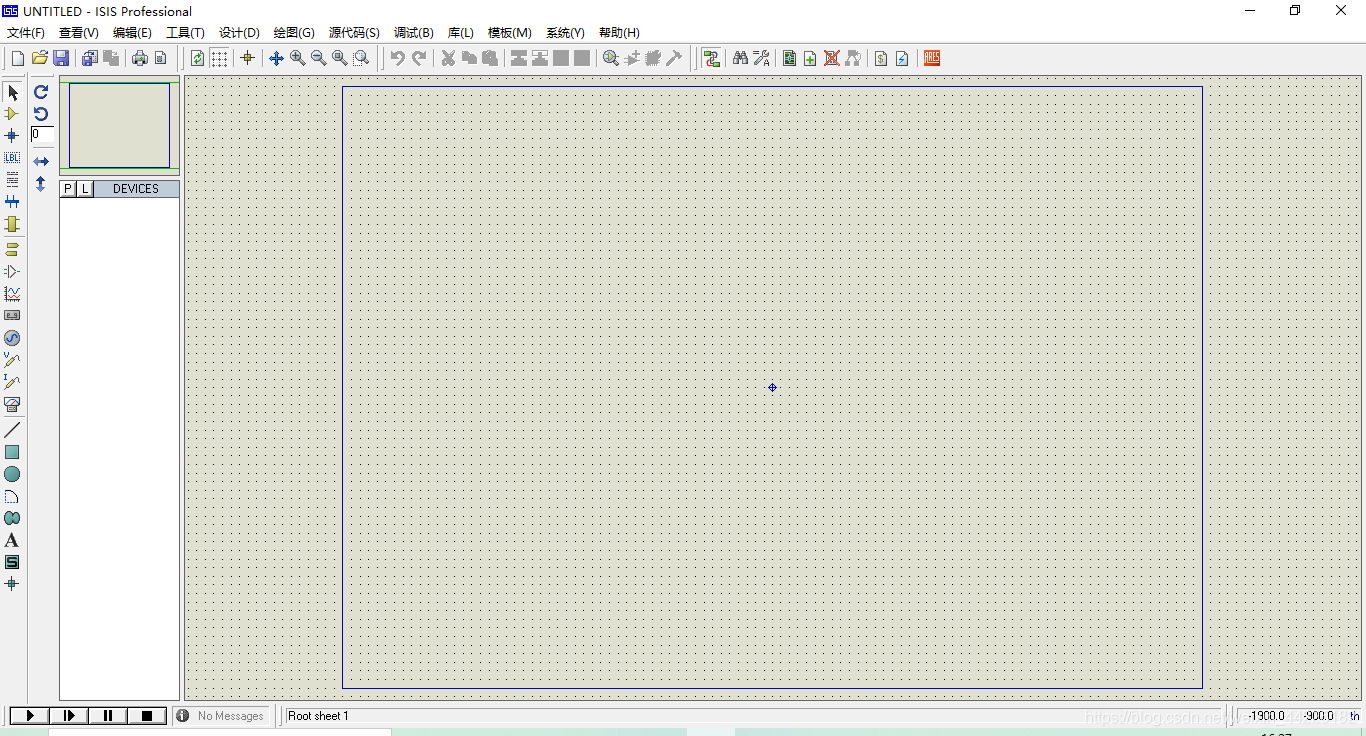

步骤1：安装Proteus后，运行“ISIS 7 Professional”

步骤2：添加元器件

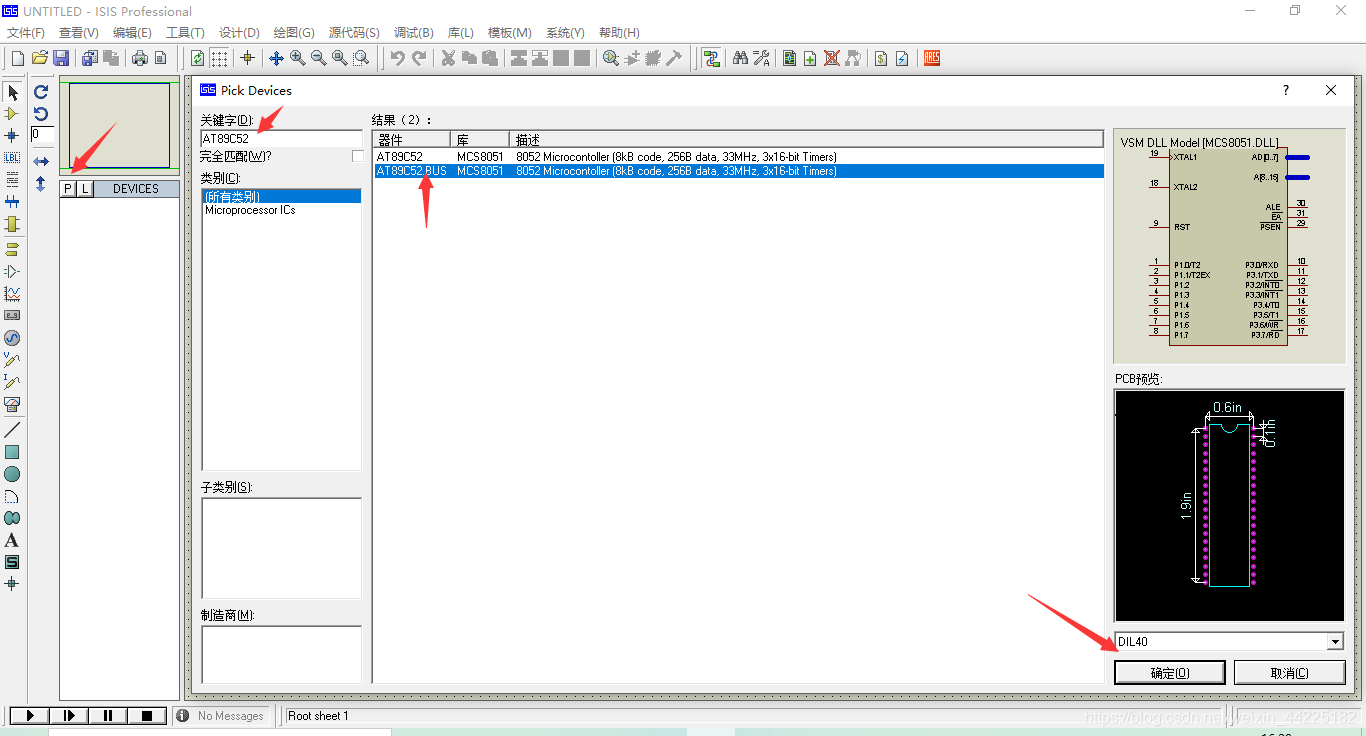

点击“P”

在关键字输入框中输入：AT89C52

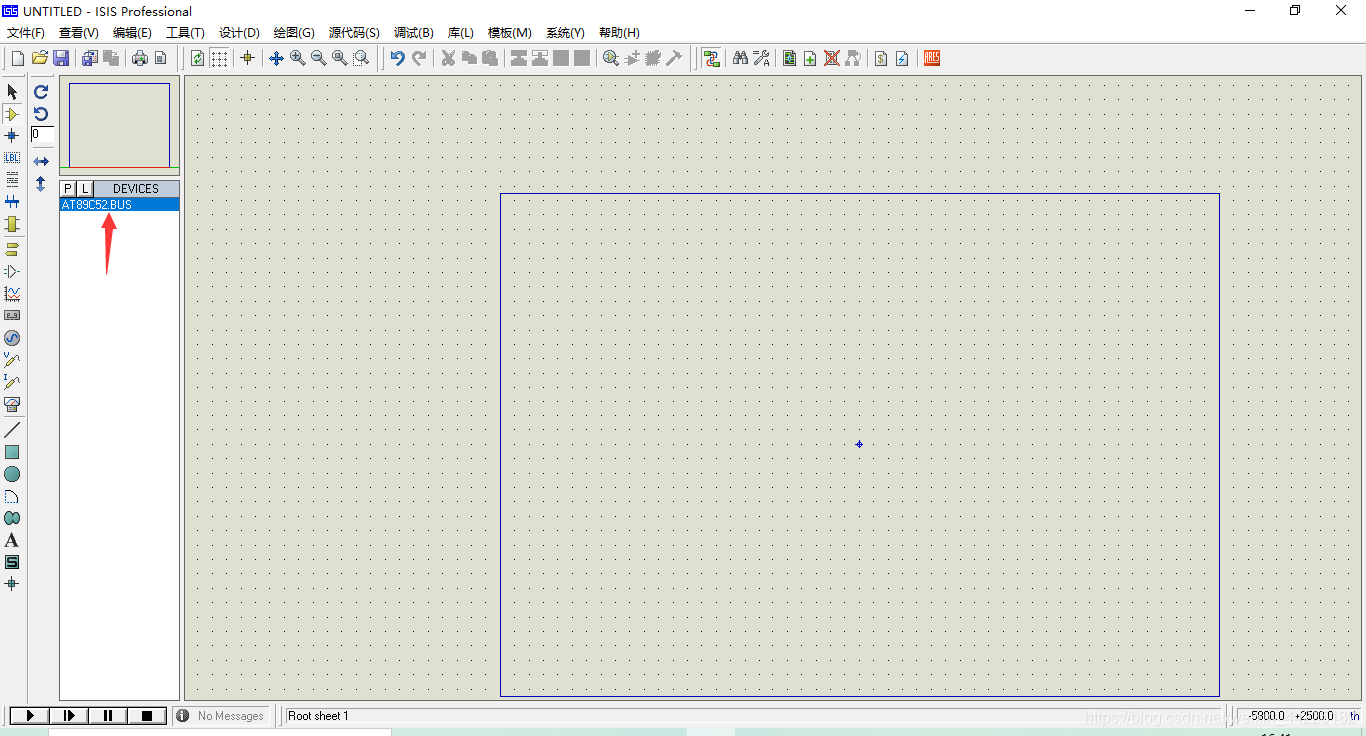

选择“AT89C52.BUS”

点击“确定”

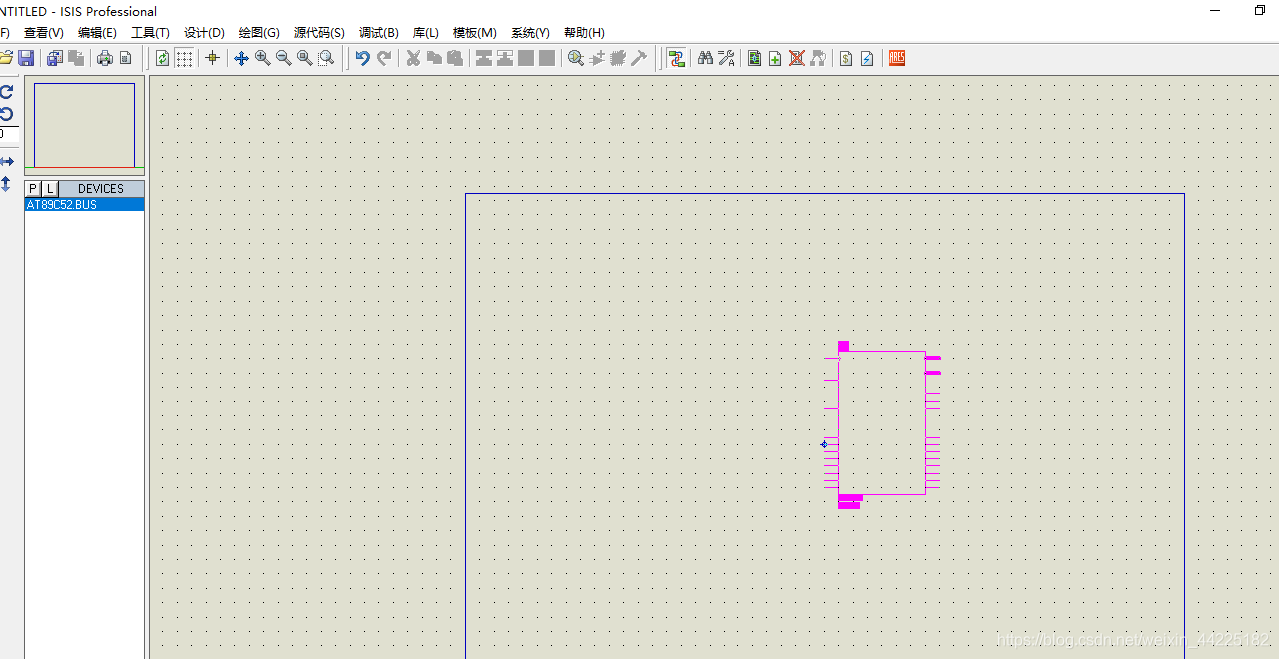

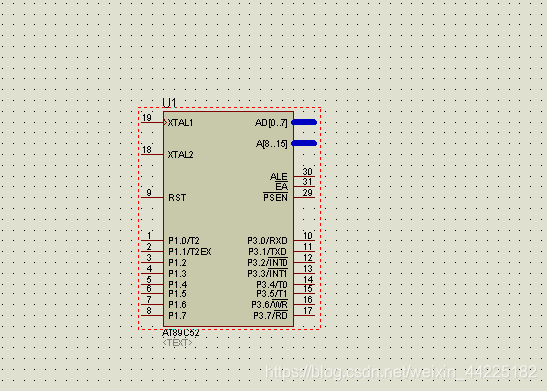

鼠标左键点击一下“AT89C52”，然后再将鼠标移动至右边的编辑区域，在合适的位置再次点击鼠标左键即可放置该元器件


重复上述步骤，依次放置BUTTON、SW-SPDP、7SEG-BCD、CAP-ELEC、CRYSTAL、REALCAP、RES

步骤3：绘制总线

选择“总线”按钮

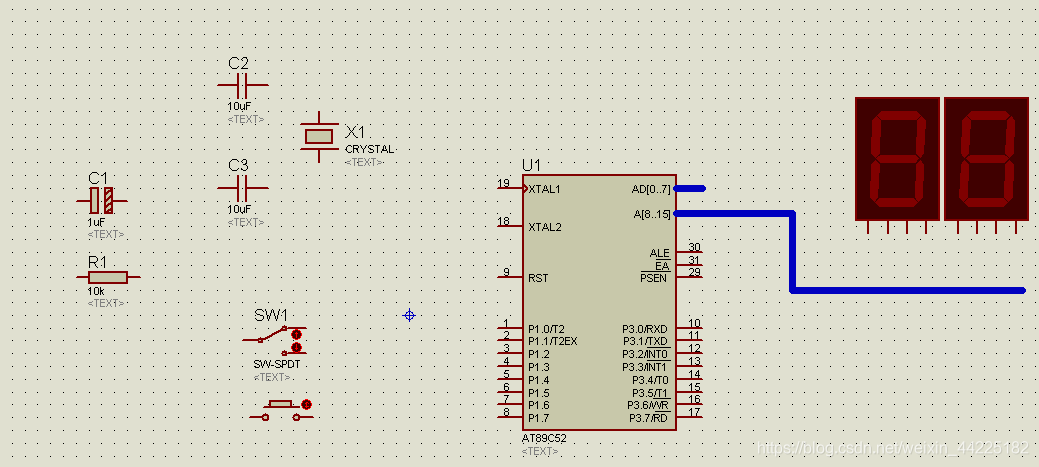

绘制出如下图的总线

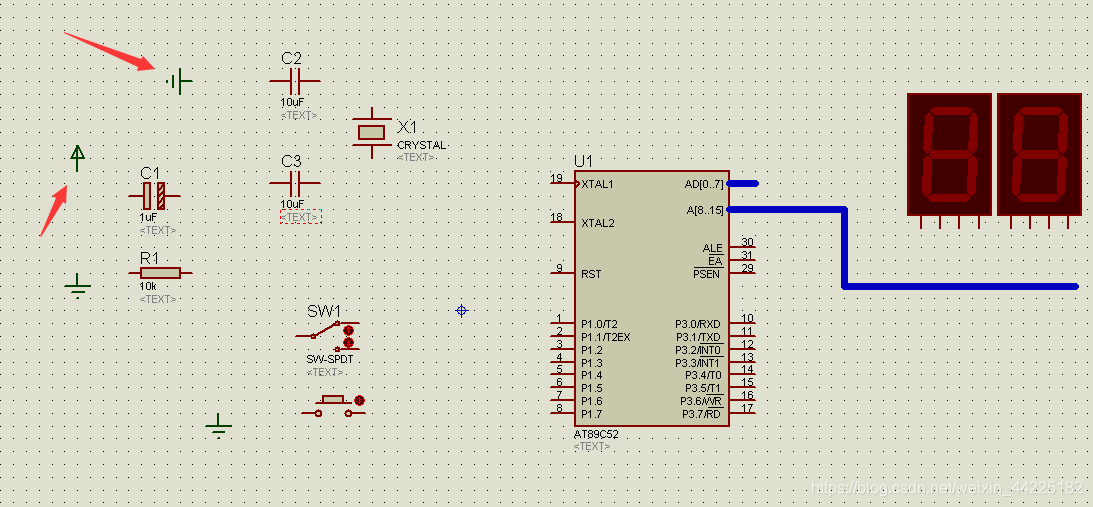

步骤4：添加电源和接地引脚

点击“Inter-sheet Terminal”按钮

选择对象“POWER”、“GROUND”,并放置

• 注：31引脚那里需要连接一个POWER，上图未连接（下图有）

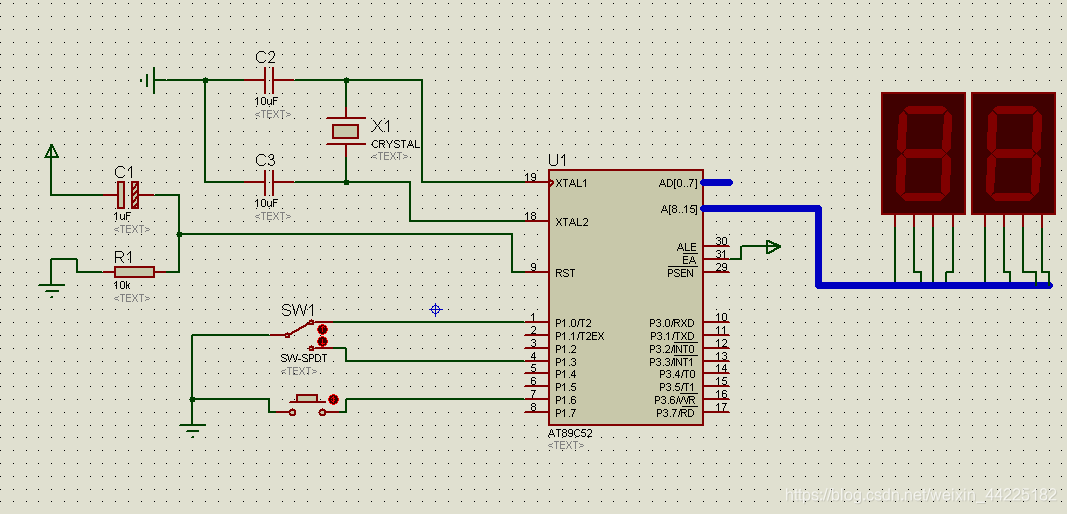

步骤5：连线

步骤6：添加标签

点击”LBL“

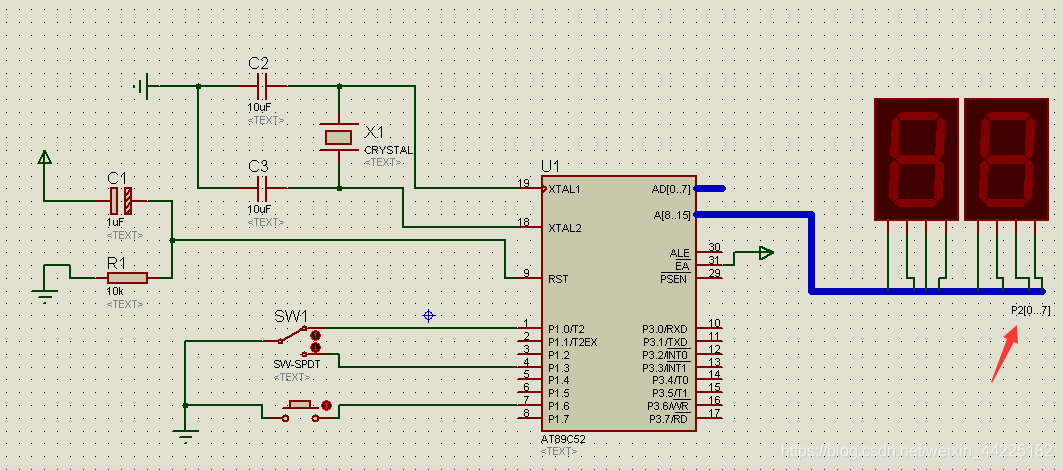

点击 总线

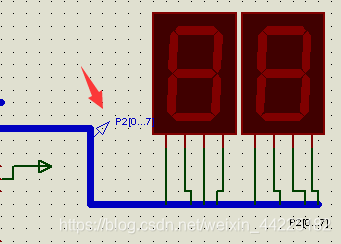

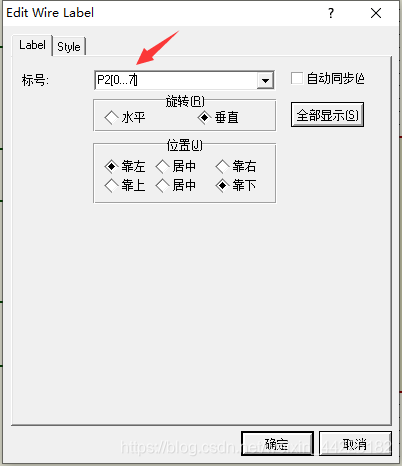

命名：P2[0…7]

• 中间是2个点，下图为3个点，会报错的，正确是两个点：0…7

为总线接出来的每一根线命名（重要！）

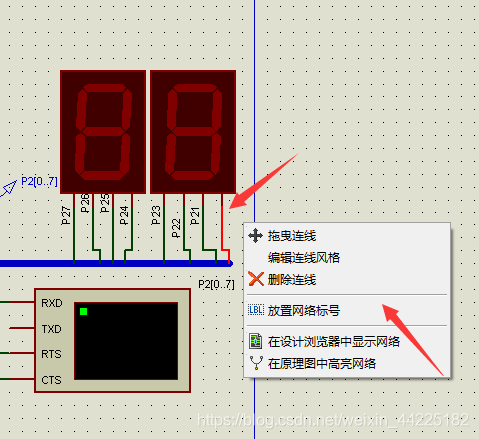

右键其中一条线

直接选择

正确方式如下：

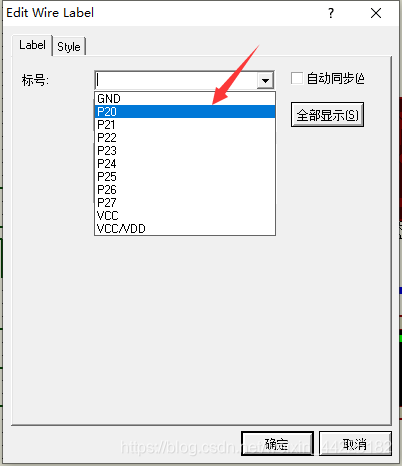

• 注：总线命名为：P2[0…7]，严格要求，不然仿真时会报错，在上方有幅图中海轰也是写成了P2[0…7]，中间只有两个点，检验方法就是随意拿一条线，右键，选择“LBL”，看看是否有P20，P21…【CSDN格式有点问题，打出的是两个点，显示是3个，记住：中间只有两个点】
  ,有则说明成功

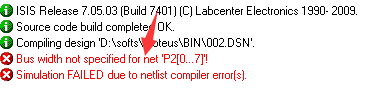

总线命名错误提示如下：

注：标签可以修改为水平，并移动位置

步骤7：添加电压探针

点击：电压探针

点击选用测试的线路

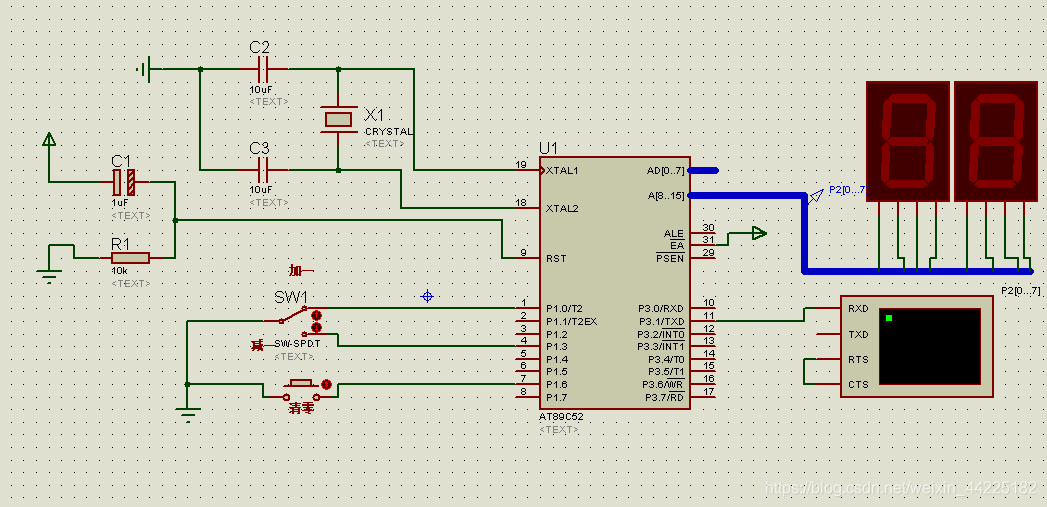

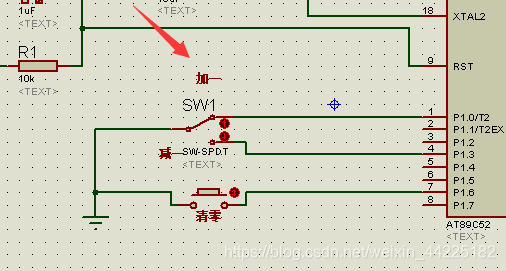

步骤8:添加文字标注

步骤9：添加虚拟仪器

点击”虚拟仪器“

选择“VIRTUAL TERMINAL”

连线

步骤10：修改AT89C53属性并加载程序文件

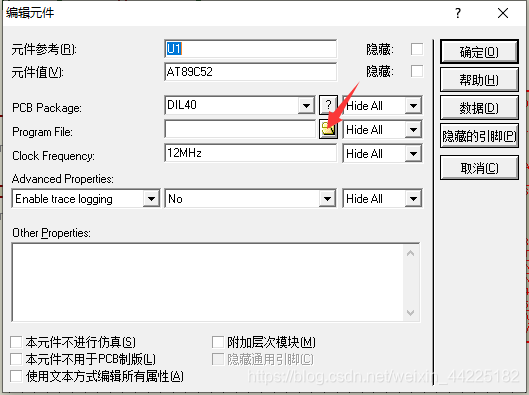

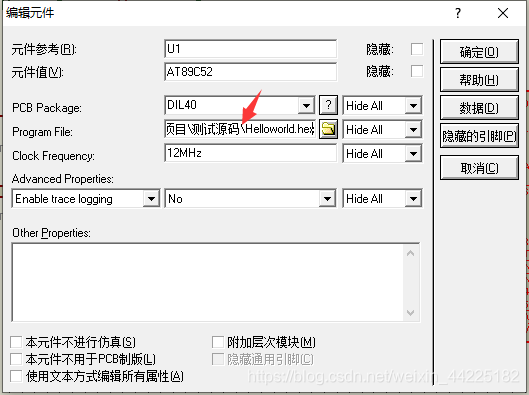

双击“U1-AT89C52”

选择使用uVison2生成的hex类型文件

• 具体见该文章

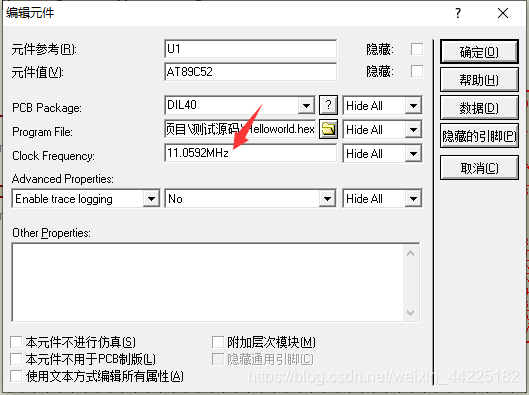

clock frequency修改为：11.0592MHz

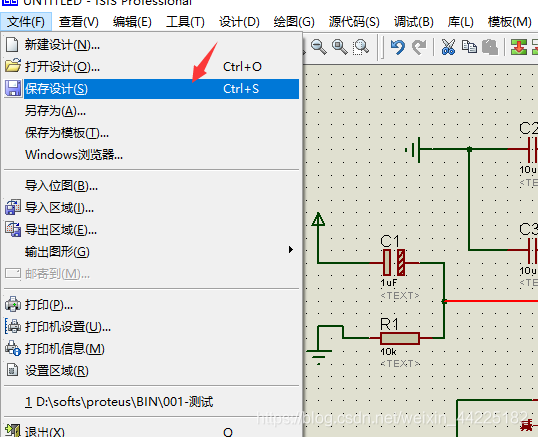

步骤11：保存

步骤12：仿真

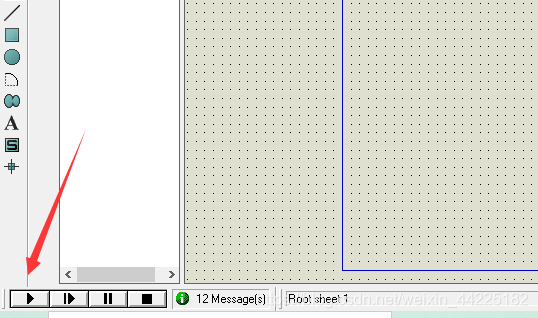

点击”运行“

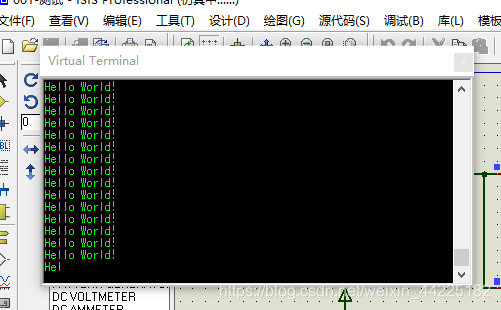

运行结果如下：

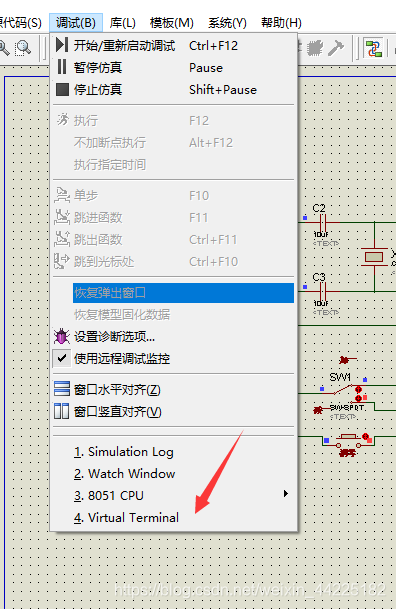

注：若没有出现Virtual Terminal，只需要

点击”运行“按钮后

选择”调试“

选择”Vitural Terminal“就可以了
