Proteus仿真：简易独立式键盘

实现目标

使用中断，当一个按键按下时，显示第几个按键被按下。

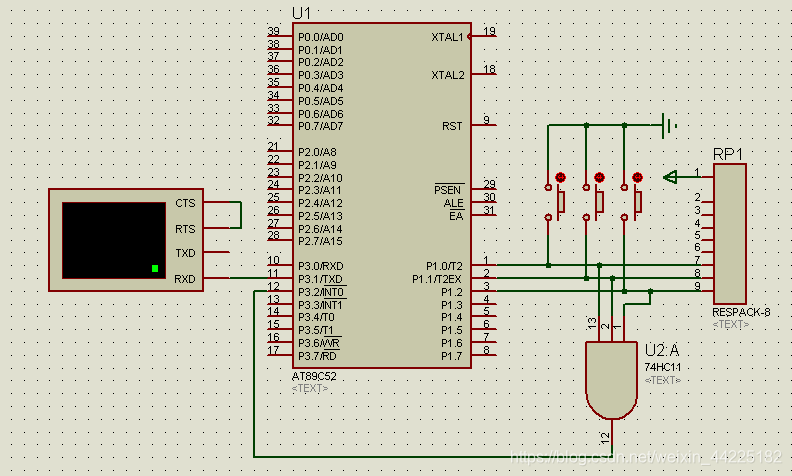

Proteus仿真图

C51代码（中断）

#include <REG52.H>      /* special function register declarations */
#include <intrins.h>

#define byte unsigned char
#define uchar unsigned char
#define word unsigned int
#define uint unsigned int
#define ulong unsigned long
#define BYTE 	unsigned char
#define WORD 	unsigned int

#define TRUE  1
#define FALSE 0
void initUart(void);/*初始化串口波特率，使用定时器2*/
#define KEY_PORT  P1 /*按键接在P1口*/
uchar key_Value;  	 /*存放键值*/
bit   int0_flag; 	 /*中断标记*/

/******** main 函数 *********/
void main (void) {
	initUart(); /* 初始化串口 */
	int0_flag=0;/*设置中断0标记*/
	TCON=0x55;  /* 电平触发外部中断 */
	IE=0x81;    /*打开外中断int0*/
	do {
    	if (int0_flag) { /*如果有中断*/
        	switch (key_Value){ /*根据中断源分支*/
	     		case 1:
					printf ("key-press0 is pressed\n");
					/* 可在此处插入按键0处理程序 */
				break;
	     		case 2:
					printf ("key-press1 is pressed\n");
					/* 可在此处插入按键1处理程序 */
				break;
	     		case 4:
					printf ("key-press2 is pressed\n");
					/* 可在此处插入按键2处理程序 */
				break;
			    default:break;
			}
			int0_flag=0;	/*清中断0标记*/
		 }
    }while(TRUE);
}

/***********  外中断0服务程序***************/
void exint0(void) interrupt 0
{
	EA=0;/* 关总中断 */
    int0_flag=1; /*设置中断0标记*/
	/*读取外部中断源输入,并屏蔽高5位*/
    key_Value= ~KEY_PORT & 0x07;
	EA=1;/* 开总中断 */
}

/********** 初始化串口波特率 ************/
void initUart(void)/*初始化串口波特率，使用定时器2*/
{
/* Setup the serial port for 9600 baud at 11.0592MHz */
	SCON = 0x50;  //串口工作在方式1
	RCAP2H=(65536-(3456/96))>>8;
	RCAP2L=(65536-(3456/96))%256;
  	T2CON=0x34;
    TI  = 1;     /* 置位TI*/
}

笔记

思路（个人理解）：没有一个按下时，三个按钮对应线路呈现高电平，只要任何一个按键被按下，便会产生一个低电平，触发INT0中断，然后读取P1口中的P1.0、P1.1、P1.2【key_Value= ~KEY_PORT & 0x07】，根据key_Value确定具体是哪一个按钮被按下，完成相应的操作

本文Proteus仿真图及源程序获取见：

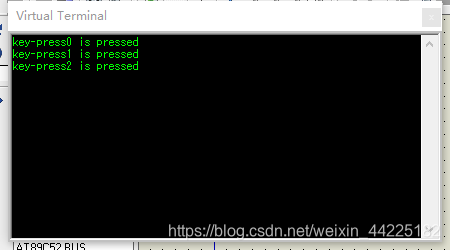

运行结果

说明

参考课本：单片机原理与嵌入式系统设计
