python爬取pbf格式的矢量瓦片并转换为shp使用

本文详细介绍了瓦片地图的下载和解析过程,包括理解瓦片地图原理、爬取矢量瓦片服务数据、解析PBF格式、空间校正等步骤,并提供了使用Python的GDAL和requests库进行自动化处理的代码示例。最终,通过QGIS进行图层合并、修复和导出,确保在ArcGIS中正确显示。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、原理

1.瓦片地图原理:瓦片地图原理- 简书 (jianshu.com)

二、过程

爬取数据

1.找到矢量瓦片服务地址,以及瓦片的请求规则,构造请求url

瓦片地址

2.计算瓦片范围,通过查看服务参数信息,发现服务为arcgisserver服务,

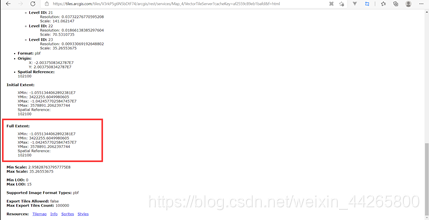

服务信息地址:Services Directory - Map_4(VectorTileServer) (arcgis.com)
计算瓦片范围

可以看到范围,瓦片层级对应的容差和比例,瓦片原点信息,利用这些信息可以用来计算瓦片的位置(我这里使用代码计算,二次验证瓦片信息的准确性):

瓦片信息

3.下载瓦片,下载的瓦片是pbf格式,因为坐标都在一个瓦片范围内,并且图层都冗杂在一起,需要解析。

下载瓦片

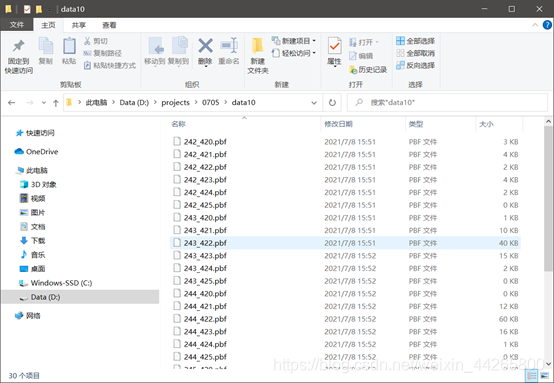

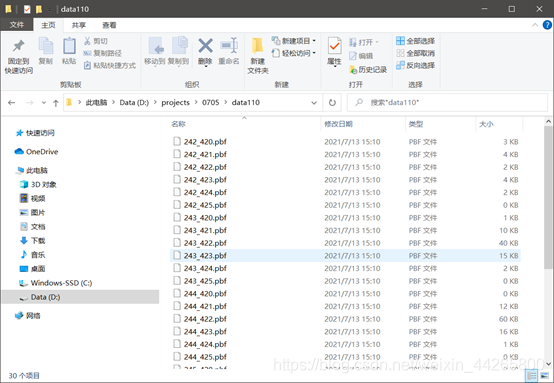

下载的瓦片文件

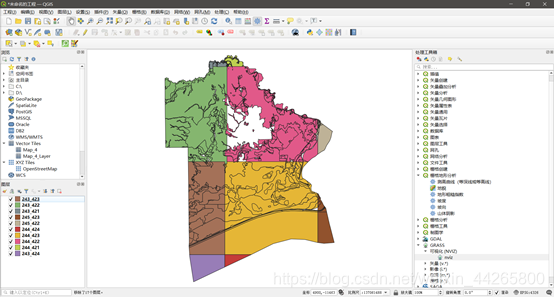

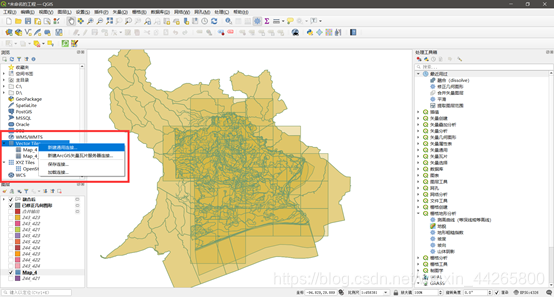

qgis查看瓦片

4.解析pbf,提取Preliminary Floodplain图层矢量信息,我们知道了每个瓦片的大小,现在相对行列号最小的瓦片进行偏移坐标,使图层按正确的方式排列

解析pbf

重新排列后的图层

重新排列后的图层

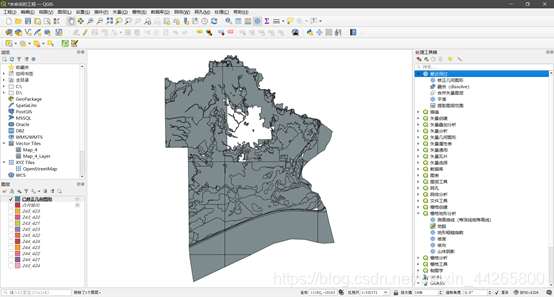

5.使用Qgis把图层先进行合并—修正几何图形(合并后的图层可能会有一些误差,需要修复一下)—融合操作(融合字段选中mvt_id)—导出shp,导出shp后需要把prj文件删除掉,不然在arcgis中无法查看

合并输出

合并输出
修正几何图形

修正几何图层

在这里插入图片描述
在这里插入图片描述

融合图层

在这里插入图片描述

导出图层

在这里插入图片描述

删除prj坐标系文件

6.空间校正,融合导出后的图层坐标系是错误的,需要进行空间校正,这里我们使用arcgis的空间校正工具进行校正,我们先在正确的图层上取出四个点来进行校正。

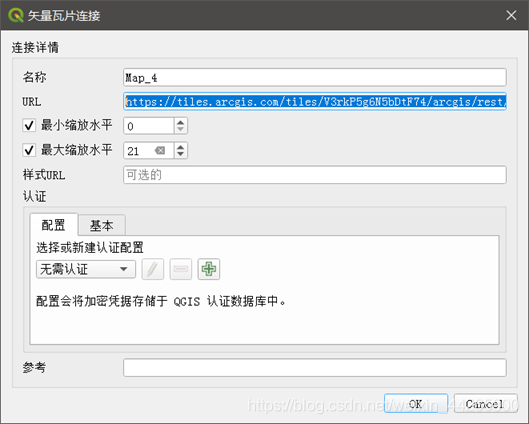

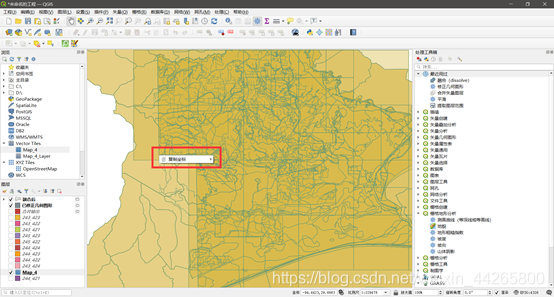

1)取点,首先需要建立arcgis矢量瓦片图层的连接,右键Vector Tiles—新建通用连接—输入名称Map_4,输入瓦片服务的链接https://tiles.arcgis.com/tiles/V3rkP5g6N5bDtF74/arcgis/rest/s,前面我们也提到过,将最大层级设置到21级,放大图层取四个特征点,最好处于四个角,方便空间校正。

在这里插入图片描述

在这里插入图片描述

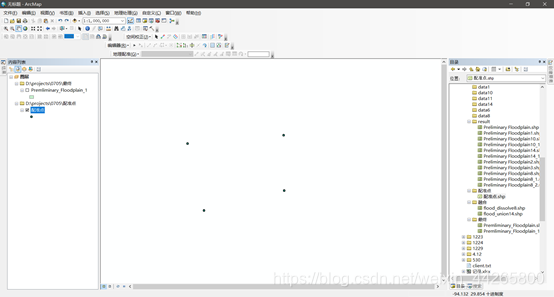

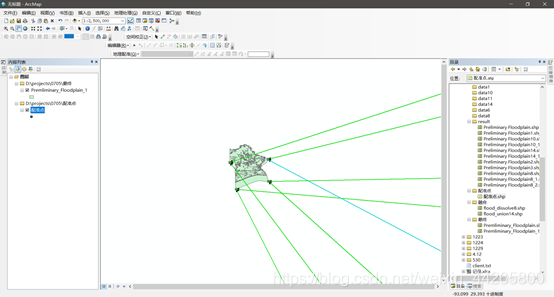

2)在arcgis中打开图层,我们把复制的坐标创建一个点shp,方便校正,关于空间校正方法可以看下这里ArcGIS 空间校正-百度经验 (baidu.com)

在这里插入图片描述
在这里插入图片描述

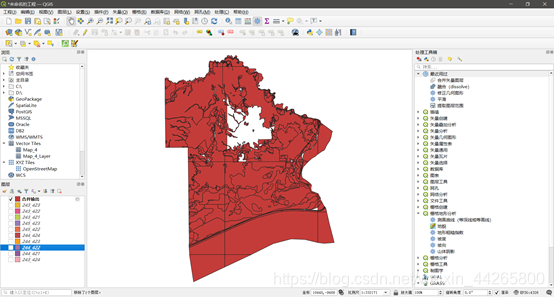

校正后图层

最后,虽然图层已经得到,但是仍有缺失得地方,这时我们需要重复操作以上部分步骤,获取其他级别得图层来进行补缺。

三、代码运行

1.安装gdal和requests库

2.更改代码的文件放置位置,78行改成你自己的文件夹位置,不需要存在,代码检查到不存在会创建的。

在这里插入图片描述

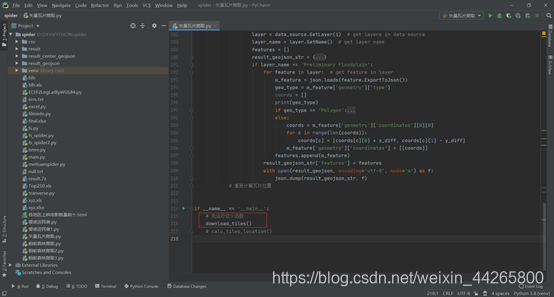

先运行download_tiles函数,运行后会在你输入的目录下生成数据目录,里面放置了pbf图层瓦片。

在这里插入图片描述
在这里插入图片描述

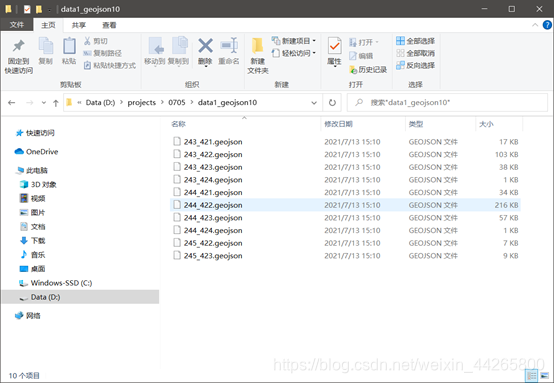

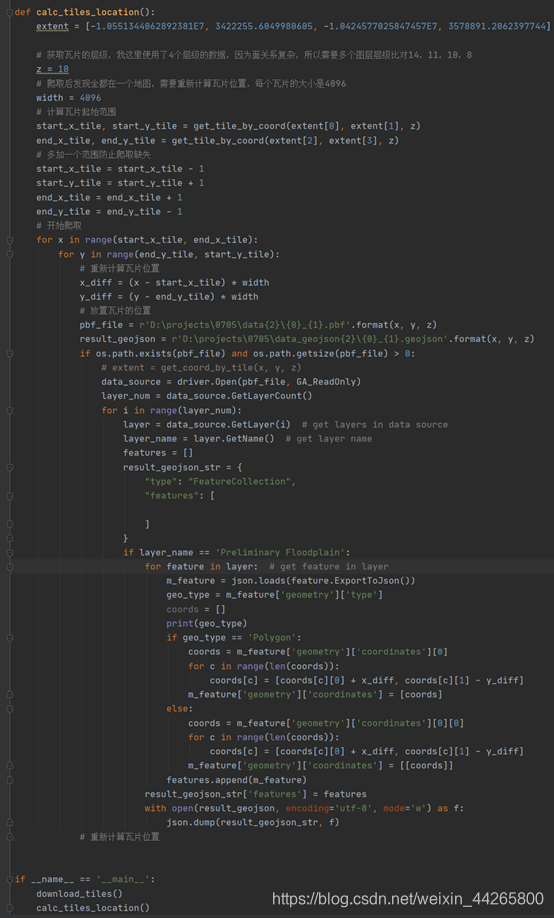

再运行calc_tiles_location函数,会在目录下生成解析并重新拼接后的geojson数据,该数据需要qgis打开,arcgis无法打开。

在这里插入图片描述

import math

import requests
import os

from osgeo import ogr
from osgeo.gdalconst import GA_ReadOnly
import json
import numpy as np

# 获得读取
driver = ogr.GetDriverByName("MVT")
driver_geojson = ogr.GetDriverByName('GeoJSON')
info_json = {"currentVersion": 10.81, "name": "Map_4", "capabilities": "TilesOnly", "type": "indexedVector",
             "defaultStyles": "resources/styles", "tiles": ["tile/{z}/{y}/{x}.pbf"], "exportTilesAllowed": 'false',
             "initialExtent": {"xmin": -1.0551344062892381E7, "ymin": 3422255.6049980605, "xmax": -1.0424577025847457E7,
                               "ymax": 3578891.2062397744, "spatialReference": {"wkid": 102100, "latestWkid": 3857}},
             "fullExtent": {"xmin": -1.0551344062892381E7, "ymin": 3422255.6049980605, "xmax": -1.0424577025847457E7,
                            "ymax": 3578891.2062397744, "spatialReference": {"wkid": 102100, "latestWkid": 3857}},
             "minScale": 2.958287637957775E8, "maxScale": 35.26553675,
             "tileInfo": {"rows": 512, "cols": 512, "dpi": 96, "format": "pbf",
                          "origin": {"x": -2.0037508342787E7, "y": 2.0037508342787E7},
                          "spatialReference": {"wkid": 102100, "latestWkid": 3857},
                          "lods": [{"level": 0, "resolution": 78271.516964, "scale": 2.958287637957775E8},
                                   {"level": 1, "resolution": 39135.75848199995, "scale": 1.479143818978885E8},
                                   {"level": 2, "resolution": 19567.87924100005, "scale": 7.39571909489445E7},
                                   {"level": 3, "resolution": 9783.93962049995, "scale": 3.6978595474472E7},
                                   {"level": 4, "resolution": 4891.96981024998, "scale": 1.8489297737236E7},
                                   {"level": 5, "resolution": 2445.98490512499, "scale": 9244648.868618},
                                   {"level": 6, "resolution": 1222.992452562495, "scale": 4622324.434309},
                                   {"level": 7, "resolution": 611.496226281245, "scale": 2311162.2171545},
                                   {"level": 8, "resolution": 305.74811314069, "scale": 1155581.1085775},
                                   {"level": 9, "resolution": 152.874056570279, "scale": 577790.5542885},
                                   {"level": 10, "resolution": 76.4370282852055, "scale": 288895.2771445},
                                   {"level": 11, "resolution": 38.2185141425366, "scale": 144447.638572},
                                   {"level": 12, "resolution": 19.1092570712683, "scale": 72223.819286},
                                   {"level": 13, "resolution": 9.55462853563415, "scale": 36111.909643},
                                   {"level": 14, "resolution": 4.777314267817075, "scale": 18055.9548215},
                                   {"level": 15, "resolution": 2.388657133974685, "scale": 9027.977411},
                                   {"level": 16, "resolution": 1.19432856698734, "scale": 4513.9887055},
                                   {"level": 17, "resolution": 0.597164283427525, "scale": 2256.9943525},
                                   {"level": 18, "resolution": 0.2985821417799085, "scale": 1128.4971765},
                                   {"level": 19, "resolution": 0.1492910708238085, "scale": 564.248588},
                                   {"level": 20, "resolution": 0.07464553541190416, "scale": 282.124294},
                                   {"level": 21, "resolution": 0.03732276770595208, "scale": 141.062147},
                                   {"level": 22, "resolution": 0.01866138385297604, "scale": 70.5310735},
                                   {"level": 23, "resolution": 0.00933069192648802, "scale": 35.26553675}]},
             "maxzoom": 18,
             "minLOD": 0,
             "maxLOD": 15,
             "resourceInfo": {
                 "styleVersion": 8,
                 "tileCompression": "gzip",
                 "cacheInfo": {
                     "storageInfo": {
                         "packetSize": 128,
                         "storageFormat": "compactV2"
                     }
                 }
             },
             "serviceItemId": "56d7d941b7af43069f1384e67fb8ee87", "maxExportTilesCount": 100000}

root = r'D:/projects/0705/data1'


# 下载瓦片数据
def download(z, x, y):
    # 矢量瓦片服务地址
    url = 'https://tiles.arcgis.com/tiles/V3rkP5g6N5bDtF74/' \
          'arcgis/rest/services/Map_4/VectorTileServer/tile/{0}/{1}/{2}.pbf'.format(z, y, x)
    # 请求数据
    req = requests.get(url)
    filename = str(x) + '_' + str(y) + '.pbf'
    print('x:{0},y:{1},z{2}'.format(x, y, z))
    if req.status_code != 200:
        print('下载异常')
        return False
    try:
        # 创建文件夹
        path = root + r"{0}".format(z)
        isExist = os.path.exists(path)
        if not isExist:
            os.makedirs(path)
        with open(path + '/' + filename, 'wb+') as f:
            f.write(req.content)
            print('下载成功')
    except Exception as e:
        print(e)


# 图层的范围,用来计算瓦片的起始
extent = [-1.0551344062892381E7, 3422255.6049980605, -1.0424577025847457E7, 3578891.2062397744]


# 通过坐标和缩放层级来获取矢量瓦片文件
def get_tile_by_coord(coord_x, coord_y, zoom):
    # 瓦片原点
    origin = [-2.0037508342787E7, 2.0037508342787E7]
    # 瓦片大小
    tile_size = 512
    # 第一级容差
    min_res = (origin[1] - origin[0]) / tile_size
    # 第zoom级容差
    resolution = min_res / pow(2, zoom)

    x_pos = (coord_x - origin[0]) / resolution
    y_pos = (origin[1] - coord_y) / resolution
    x_tile = int(math.ceil(x_pos / tile_size))
    y_tile = int(math.ceil(y_pos / tile_size))
    return x_tile, y_tile


# 通过瓦片的行列号和层级来还原瓦片的范围坐标
def get_coord_by_tile(x, y, zoom):
    # 瓦片原点
    origin = [-2.0037508342787E7, 2.0037508342787E7]
    # 瓦片大小
    tile_size = 512
    # 第一级容差
    min_res = (origin[1] - origin[0]) / tile_size
    # 第zoom级容差
    resolution = min_res / pow(2, zoom)
    xmax = (x + 1) * tile_size * resolution + origin[0]
    ymax = origin[1] - y * tile_size * resolution
    xmin = x * tile_size * resolution + origin[0]
    ymin = origin[1] - (y + 1) * tile_size * resolution
    return xmin, ymin, xmax, ymax


def download_tiles():
    # 获取瓦片的层级,我这里使用了4个层级的数据,因为面关系复杂,所以需要多个图层层级比对14,11,10,8
    z = 10
    # 爬取后发现全都在一个地图,需要重新计算瓦片位置,每个瓦片的大小是4096
    width = 4096
    # 计算瓦片起始范围
    start_x_tile, start_y_tile = get_tile_by_coord(extent[0], extent[1], z)
    end_x_tile, end_y_tile = get_tile_by_coord(extent[2], extent[3], z)
    # 多加一个瓦片范围防止爬取缺失
    start_x_tile = start_x_tile - 1
    start_y_tile = start_y_tile + 1
    end_x_tile = end_x_tile + 1
    end_y_tile = end_y_tile - 1
    # 开始爬取
    for x in range(start_x_tile, end_x_tile):
        for y in range(end_y_tile, start_y_tile):
            # region 爬取瓦片
            download(z, x, y)
            # region 爬取瓦片


def calc_tiles_location():
    extent = [-1.0551344062892381E7, 3422255.6049980605, -1.0424577025847457E7, 3578891.2062397744]

    # 获取瓦片的层级,我这里使用了4个层级的数据,因为面关系复杂,所以需要多个图层层级比对14,11,10,8
    z = 10
    # 爬取后发现全都在一个地图,需要重新计算瓦片位置,每个瓦片的大小是4096
    width = 4096
    # 计算瓦片起始范围
    start_x_tile, start_y_tile = get_tile_by_coord(extent[0], extent[1], z)
    end_x_tile, end_y_tile = get_tile_by_coord(extent[2], extent[3], z)
    # 多加一个范围防止爬取缺失
    start_x_tile = start_x_tile - 1
    start_y_tile = start_y_tile + 1
    end_x_tile = end_x_tile + 1
    end_y_tile = end_y_tile - 1
    # 开始爬取
    for x in range(start_x_tile, end_x_tile):
        for y in range(end_y_tile, start_y_tile):
            # 重新计算瓦片位置
            x_diff = (x - start_x_tile) * width
            y_diff = (y - end_y_tile) * width
            # 放置瓦片的位置
            pbf_file = root + '{2}/{0}_{1}.pbf'.format(x, y, z)
            result_geojson = root + '_geojson{0}'.format(z) + '/{0}_{1}.geojson'.format(x, y)
            if os.path.exists(root + '_geojson{0}'.format(z)) is not True:
                os.makedirs(root + '_geojson{0}'.format(z))
            if os.path.exists(pbf_file) and os.path.getsize(pbf_file) > 0:
                # extent = get_coord_by_tile(x, y, z)
                data_source = driver.Open(pbf_file, GA_ReadOnly)
                layer_num = data_source.GetLayerCount()
                for i in range(layer_num):
                    layer = data_source.GetLayer(i)  # get layers in data source
                    layer_name = layer.GetName()  # get layer name
                    features = []
                    result_geojson_str = {
                        "type": "FeatureCollection",
                        "features": [

                        ]
                    }
                    if layer_name == 'Preliminary Floodplain':
                        for feature in layer:  # get feature in layer
                            m_feature = json.loads(feature.ExportToJson())
                            geo_type = m_feature['geometry']['type']
                            coords = []
                            print(geo_type)
                            if geo_type == 'Polygon':
                                coords = m_feature['geometry']['coordinates'][0]
                                for c in range(len(coords)):
                                    coords[c] = [coords[c][0] + x_diff, coords[c][1] - y_diff]
                                m_feature['geometry']['coordinates'] = [coords]
                            else:
                                coords = m_feature['geometry']['coordinates'][0][0]
                                for c in range(len(coords)):
                                    coords[c] = [coords[c][0] + x_diff, coords[c][1] - y_diff]
                                m_feature['geometry']['coordinates'] = [[coords]]
                            features.append(m_feature)
                        result_geojson_str['features'] = features
                        with open(result_geojson, encoding='utf-8', mode='w') as f:
                            json.dump(result_geojson_str, f)
            # 重新计算瓦片位置


if __name__ == '__main__':
    # 先运行这个函数
    download_tiles()
    # calc_tiles_location()
