AD18 新建工程

AD18–弱鸡的学习之旅(二)

AD工程

AD工程的组成概念

在建立一个新的工程之前，我们首先需要了解，这个工程主要有什么组成？

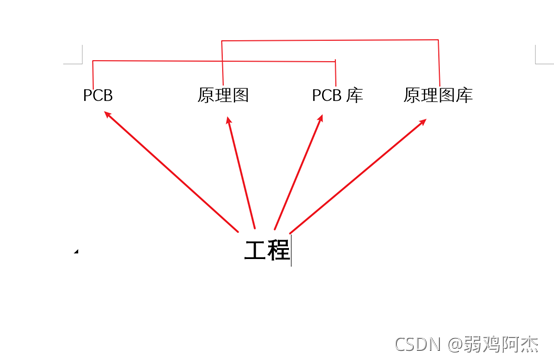

按照个人的经验来看，一个合格的工程主要由PCB，原理图，PCB库，原理图库组成。其中一些较为复杂的工程通常会由多个组成。并不局限于一个。

原理图：简而言之就是电路板上的各个元器件的连接的图表。（二维）
PCB：简而言之就是电路板，包括其焊接的元器件。（三维）

原理图和PCB的关系：
在得到PCB这个成型的印刷板之前，首先要有一个基础（原理图），可以说是一个计划，它决定了PCB上的电子元器件的连接原理和连接线路走向。PCB也就是电子印刷板。这两者是一个相互的关系。可以由原理图得到PCB印刷板。也可以由PCB印刷板得到原理图（现在有些公司会招PCB逆推人员就是这样）。通过层层剥开，将对应的电子元器件线路进行整合，就可以得到原理图了。所以在我看来这是一种相互转换的关系。

原理图库和PCB库：
原理图库文件是原理理图设计中用到的电子元件的电路符号的集合。绘制PCB板时先设计原理图即建立原理图文件，而在原理图文件中设计原理图前必须将原理图库文件加载到原理图编辑环境才能使用其中的电路符号。（PCB也是如此）。

原理图库（PCB库），主要是要理解这库，也就是意味着集成。在以前，很多元器件设计出来的时候是没有对应的符号的。所以这时候不少厂家都会设计专门的对应的元器件的电气符号，将这些对应的元器件的电气符号进行集成起来就是原理图库。

新建工程

讲了那么多了，接下来就进入正题。建立一个工程。（后续讲解建立库，一步一步来）

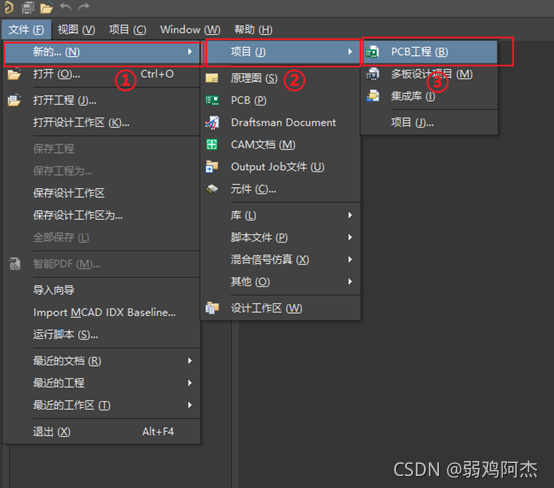

第一步：建立工程，首先要清楚。原理图和PCB 都是存在于PCB工程之下的。就好像刚刚进入C语言，第一步也是建立工程。

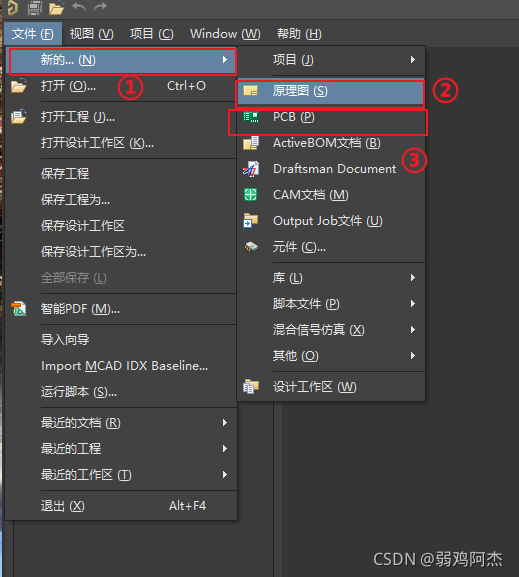

第二步：建立原理图和PCB。按照步骤，分别是①+②和①+③就可以得到了原理图和PCB。

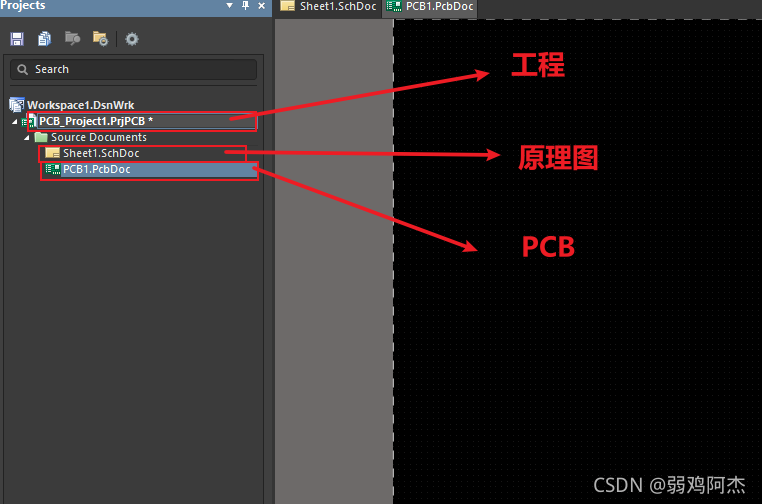

此时我们得到了如左边的工作区如图所示。

重点补充：

题外话

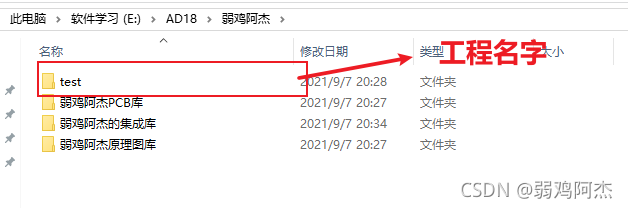

PS：有一个重点我想单独讲一下。尤其是针对新手。在自己的AD文件夹中。原理图和PCB 要放在对应的工程下。和工程保存在同一个地方。而原理图库和PCB库最好也单独创建文件夹进行保存。方便后续的查找和添加。
这边要加一个概念，集成库相当于是PCB库和原理图库的工程。但是集成库由于可以移植的。个人喜欢单独放在一个集成库里面进行保存。例如这样

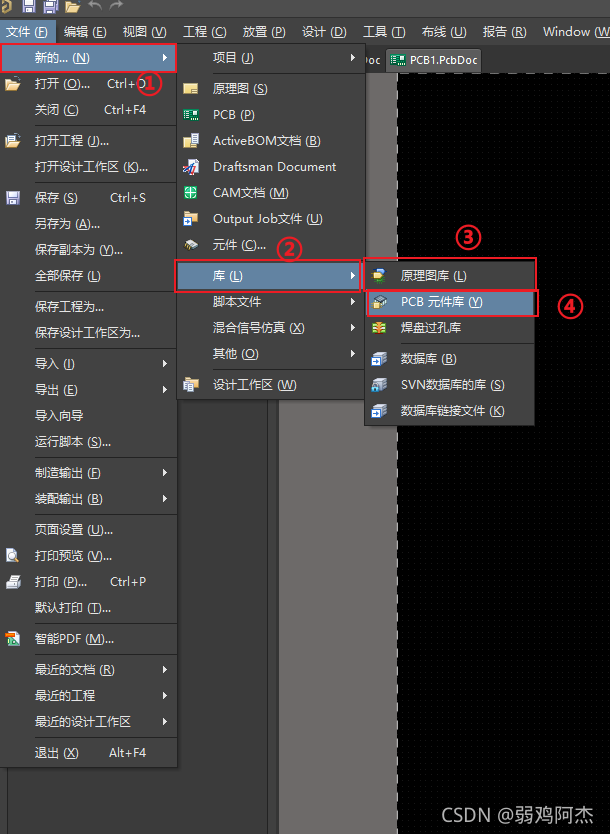

第三步，建立原理图库和PCB 库。此时我并没有放在集成库之下。后续可以自行体验。和建工程是一样的。

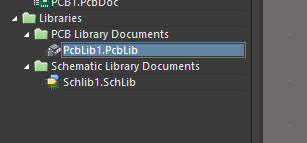

结果：

此时我们的库的工程大致是建立好了。我们最好在建立的时候就保存。养成一个好的习惯。

今天的讲解就差不多到这里了。后续我将针对原理图（库）和PCB（库）进行一个大致的讲解。
这是今天的借鉴和参考来源：
什么是原理图和PCB
原理图和原理图库之间的区别
PCB的官方解读
原理图的官方解读

最后，本人还是弱鸡一枚。许多知识都是站在前人基础上进行搭建和传播。若有侵权行为。还请留言，本人必将道歉和更改。感谢各位的包容。
接下来我会每个礼拜进行两次的留言回答查看。在本人得到能力范围内，会尽量对大家进行解疑。欢迎您的留言。共同进步！
若有更好理解的说法，还请留言指教。本人会根据合理性进行一个更改。感谢大家的支持！！
