LoRaWAN网关接入ChirpStack服务器

在上一篇文章 http://t.csdn.cn/Qr8T5 已经完成了ChirpStack服务器的知识和功能讲解，以及如何搭建与配置ChirpStack服务器。这为LoRaWAN网关的接入以及设备的连通创造了关键的基石。
在本次文章中，主要讲解LoRaWAN架构，LoRaWAN网关的基本功能应用以及接入ChirpStack服务器的方式。

继续认识LoRaWAN

在对ChirpStack的文章中我们已经了解了LoRaWAN协议的基本概念，我们将继续深入了解LoRaWAN实现及架构等。

协议层级

LoRaWAN是建立在LoRa技术之上的通信协议，它工作在更高的协议层，LoRa是一种用于低功耗广域网（LPWAN）的射频调制技术，可用于创建远程通信链路。LoRaWAN是一种开放式网络协议，可提供由LoRa联盟标准化和维护的安全双向通信，移动性和本地化服务。

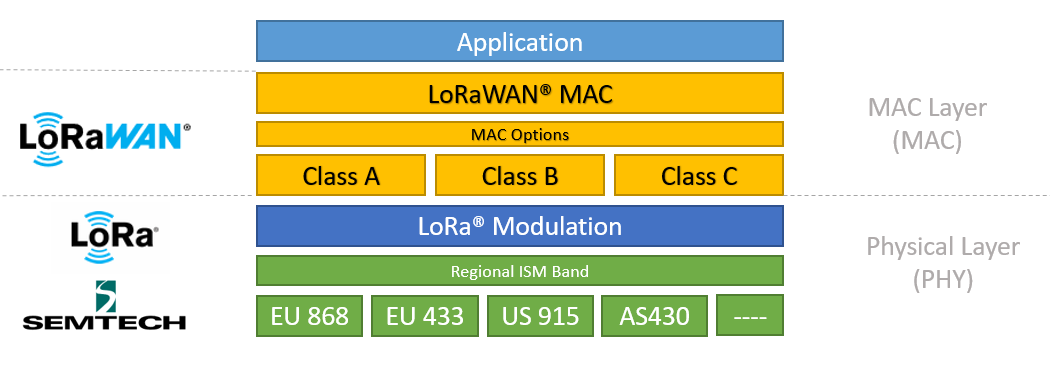

LoRaWAN层级如下图：

Application（应用层）

应用层是LoRaWAN协议的最顶层，代表了物联网应用程序和服务的部分，在应用层，数据由物联网设备收集并传输到网络中，然后由应用服务器进行解析和处理，应用层可以处理数据的转换、存储、分析以及生成警报、图形界面等应用功能。

LoRaWAN MAC（媒体访问控制）

LoRaWAN MAC位于LoRaWAN协议的数据链路层上，MAC层负责管理LoRaWAN设备的通信行为，包括数据传输、设备激活、身份验证、数据速率控制、MAC命令处理等，以确保设备能够与LoRaWAN网络稳定和有效地进行通信。它在LoRaWAN协议栈中位于物理层（PHY）之上，与应用层和物理层协同工作。
LoRaWAN MAC options（媒体访问控制选项）用于控制和配置LoRaWAN设备的通信行为，常见的选项有：ADR（自适应数据速率）、确认（Confirm）、FPort（应用数据端口）、FOptsLen（选项长度）、DevNonce（设备随机数）、RX1DROffset（接收窗口1数据速率偏移）、RX2DataRate（接收窗口2数据速率）、DLSettings（下行链路设置），通过配置这些LoRaWAN网络和设备之间的通信参数，可实现通信性能和功耗的管理。
三种MAC协议：Class A 、Class B、ClassC代表了不同设备类别和通信行为。Class A的设备只在发送数据后才接收数据，这使得Class A设备的功耗最低；Class A的设备有固定的接收窗口时间，设备必须在这些时间窗口内接收，通常比Class A设备功耗略高；Class B的设备允许持续接收数据，只在发送数据时关闭接收，这使得它能够更快地响应命令，但功耗比Class A和Class B设备高。

LoRa Modulation（LoRa调制）

位于LoRaWAN协议的物理层。LoRa无线调制技术（基本上是CSS (ChirpSpread Spectrum) 调制，使用不同的扩频因子提供不同的数据速率）使得LoRaWAN设备能够低功耗长距离通信。

Regional ISM band（地区ISM频段）

代表LoRaWAN通信使用的无线频段，不同地区和国家划分不同的频段。

网络架构

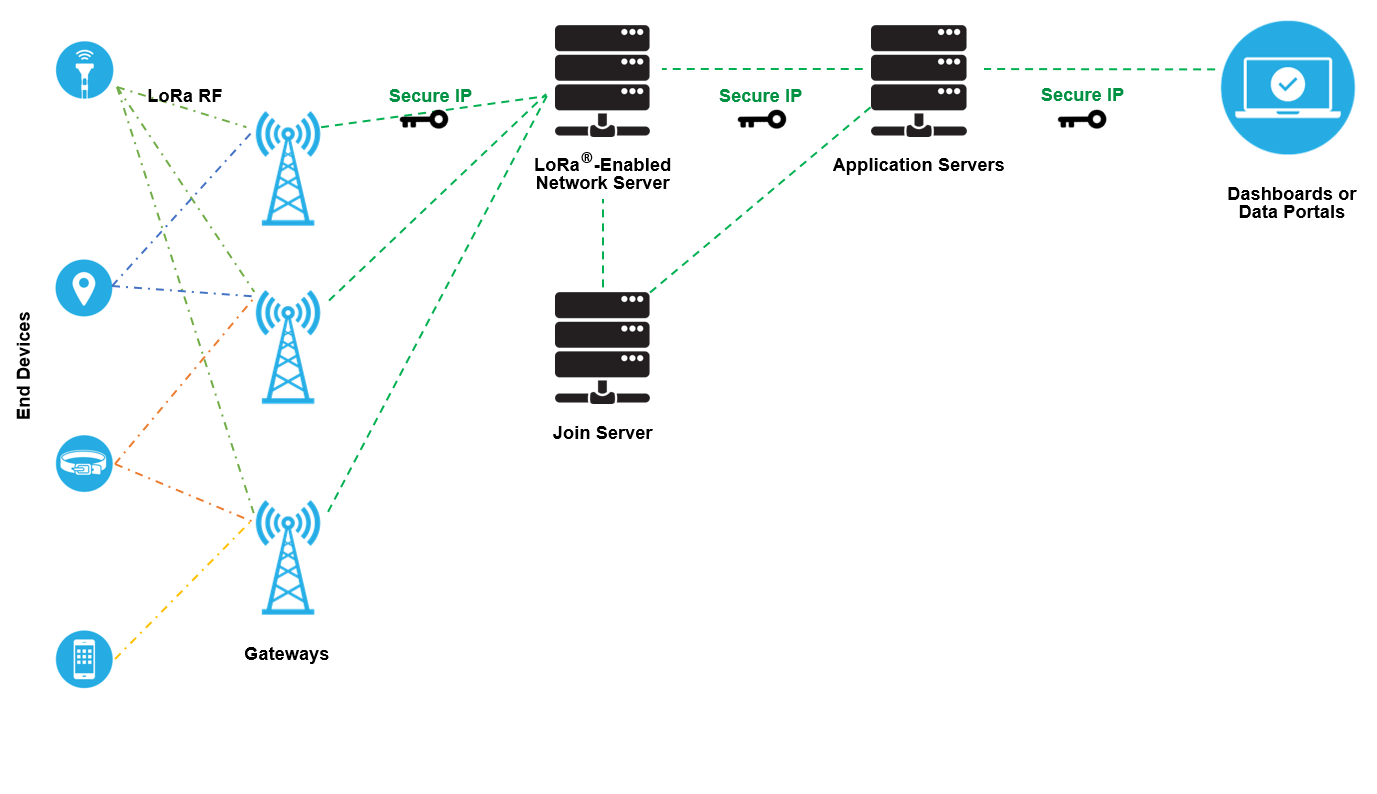

LoRaWAN网络架构如下图：

End Devices

终端设备，以嵌入式开发为主且包含嵌入式软硬件开发，并且板上包含LoRa模块，模块使用LoRa RF（LoRa射频技术）与附近的LoRaWAN网关通信，设备会发送数据包，这些数据包将被LoRaWAN网关接收。
终端设备常代表一些拥有自主探测能力的传感器，例如水流感应器检测水流脉冲数、光电感应器感应照明、漏水感应器检测地面潮湿、雷达感应器检测人流量、占用感应器显示这个位置是否有人使用，到电子智带手表可以跟踪人体行为情况等，这些终端设备负责采集环境指标/参考性数据等，或可提供边缘计算的能力来自主判断感应信息是否达标。
LoRa设备会被分配唯一标识符，这是由生产商出厂时赋予的，通过这个唯一标识符，即DevEUI（设备ID）可以在应用服务器部分创建其虚拟设备，方便rx/tx的目标对应以及管理设备。

GateWay

LoRaWAN网关是连接终端设备和LoRaWAN网络服务器之间的桥梁。它们负责接收终端设备发送的数据，并将数据传输到LoRaWAN网络服务器。LoRaWAN网关通常安装在高地理位置，以提供广泛的覆盖范围。它们可以覆盖数公里甚至更远的范围，具有优秀的信号穿透能力。
网关的类别可有：室内网关、室外网关、基站（如NB-IoT的运营商基站）。

Network Server

网络服务器，可处理设备的激活、身份验证，协调设备的通信行为，包括数据传输的调度和设备的参数配置。这是物联网设备接入网络后，实现设备验证监测管理的关键，也就是说设备通过网关接入网络（具备了上网的功能），它所上传的数据以及会接受什么样的指令，都由网络服务器来管理了。
上一篇文章将的ChirpStack也就是网络服务器的一种。

Application Server

它接收从网络服务器传输的数据，并将数据解析和处理为有意义的信息。应用服务器要结合实际的业务场景来设计了，执行特定的应用逻辑，将数据用于监控、控制、警报、报告或其他应用功能。

例如在智慧洗手间应用服务器上，会接收来自网络服务器未解析的编码的空气质量数据，将数据进行BASE64/进制转换/bit判断后，得到了空气质量指标的数据，分别有h2s、nh3、ch2o、co2、tvoc、pm2.5、pm10、temperature、humidity，接收到这些数据后，应用逻辑可以做根据国际空气质量等级IAQ计算公式，计算出EXCELLENT、GOOD、POOL等级进行通知、监控、警报、分析等功能。

关系

终端设备遵循LoRa RF技术按LoRaWAN标准把数据上传到Gateway，Gateway可使用TCP/IP协议或SSL协议将接收到的数据上传给Network Server，基于TCP之上，可以是MQTT协议进行传输。Network Server采用TCP/IP协议或SSL协议传递给Application Server，可以是HTTP形式等。

频段分布

由于终端设备采用LoRa无线调制技术发送信号，而信号的传输是依赖无线电波的，无线电波是一种公共资源，这就需要有统一的标准来约定每个地区/国家使用的无线电频段范围。
LoRaWAN的频段划分在全球范围内并不统一，不同地区有不同的频率规划。以下是一些主要地区的LoRaWAN频段划分：

欧洲

• EU868频段：该频段是欧洲主要的LoRaWAN频段。其工作频率为868 MHz，适用于大多数欧洲国家。
• RU864-870频段：俄罗斯采用的频段，工作频率为864-870 MHz。


北美

• US902-928频段：美国和加拿大采用的主要频段。工作频率为902-928 MHz。
• AS923频段：亚太地区一些国家和地区采用的频段，工作频率为923 MHz。


亚太地区

• AS923频段：亚太地区一些国家和地区采用的频段，工作频率为923 MHz。
• AU915-928频段：澳大利亚和新西兰采用的频段，工作频率为915-928 MHz。


其他地区

• CN470-510频段：中国采用的频段，工作频率为470-510 MHz。
• KR920-923频段：韩国采用的频段，工作频率为920-923 MHz。


LoRaWAN网关

基本介绍

本章以RAK瑞科网关为例，进行使用功能介绍。
连接到RAK 网关WiFi，打开192.168.230.1

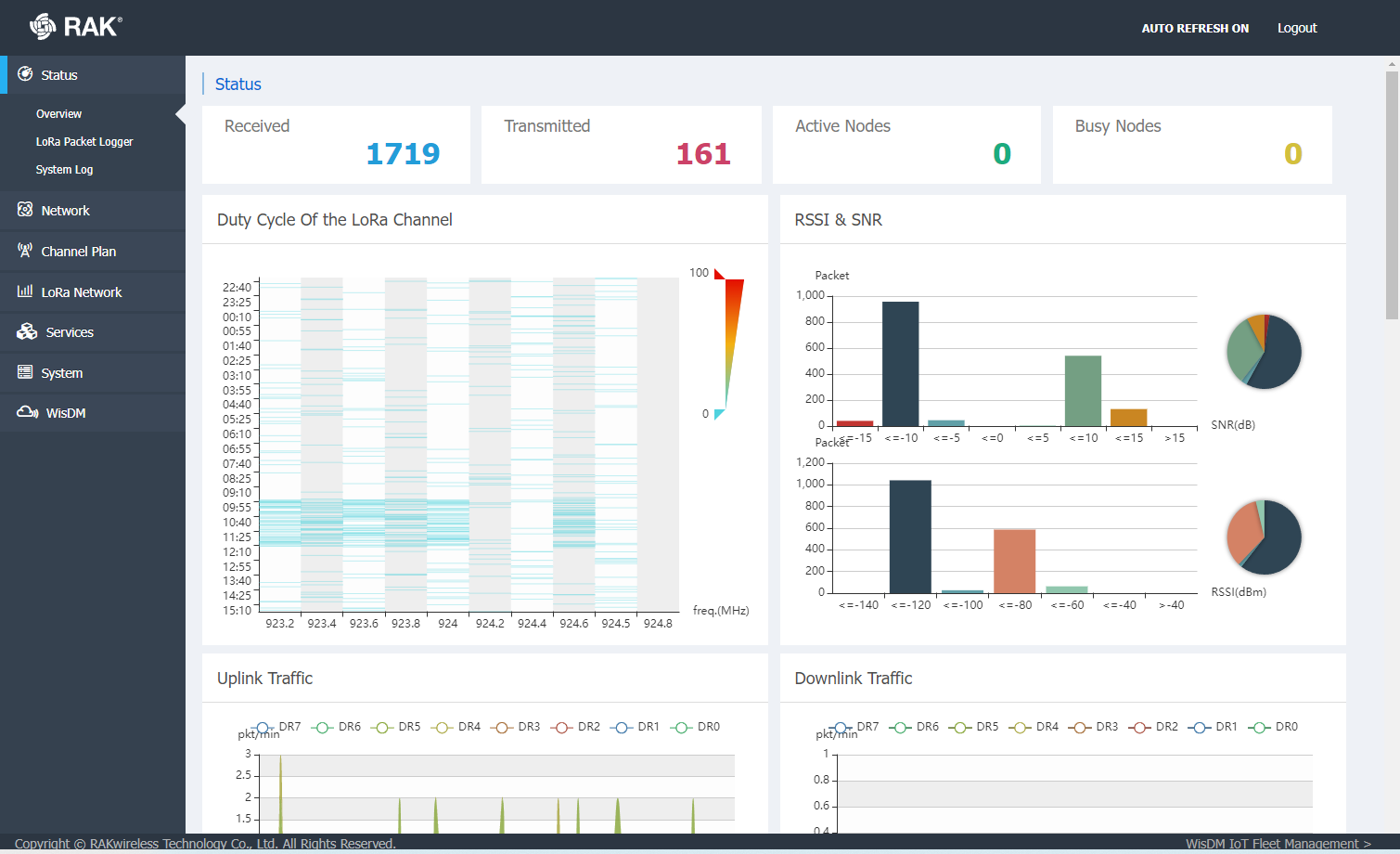

在总览里可以看到感应器的收发指标

在LoRa Packet Logger里可以看到设备数据传输情况，黄色闪电头标识设备正请求入网、绿色闪电头标识设备入网成功，蓝色上标头标识设备上行数据。

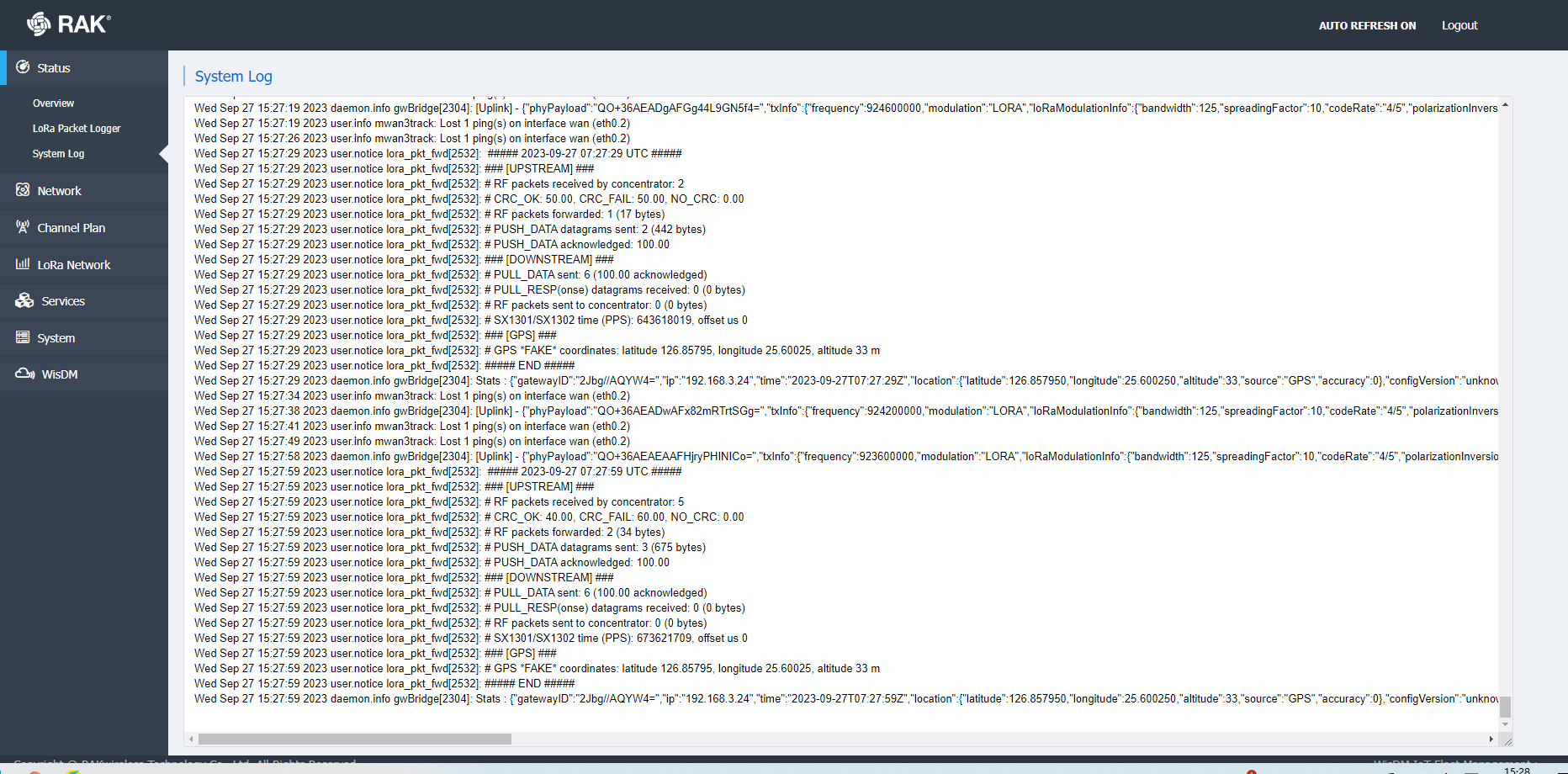

System log表示网关的系统日志，Ping信息、网关信息、网关配置有问题、转发器连接超时等都会在这里打印。

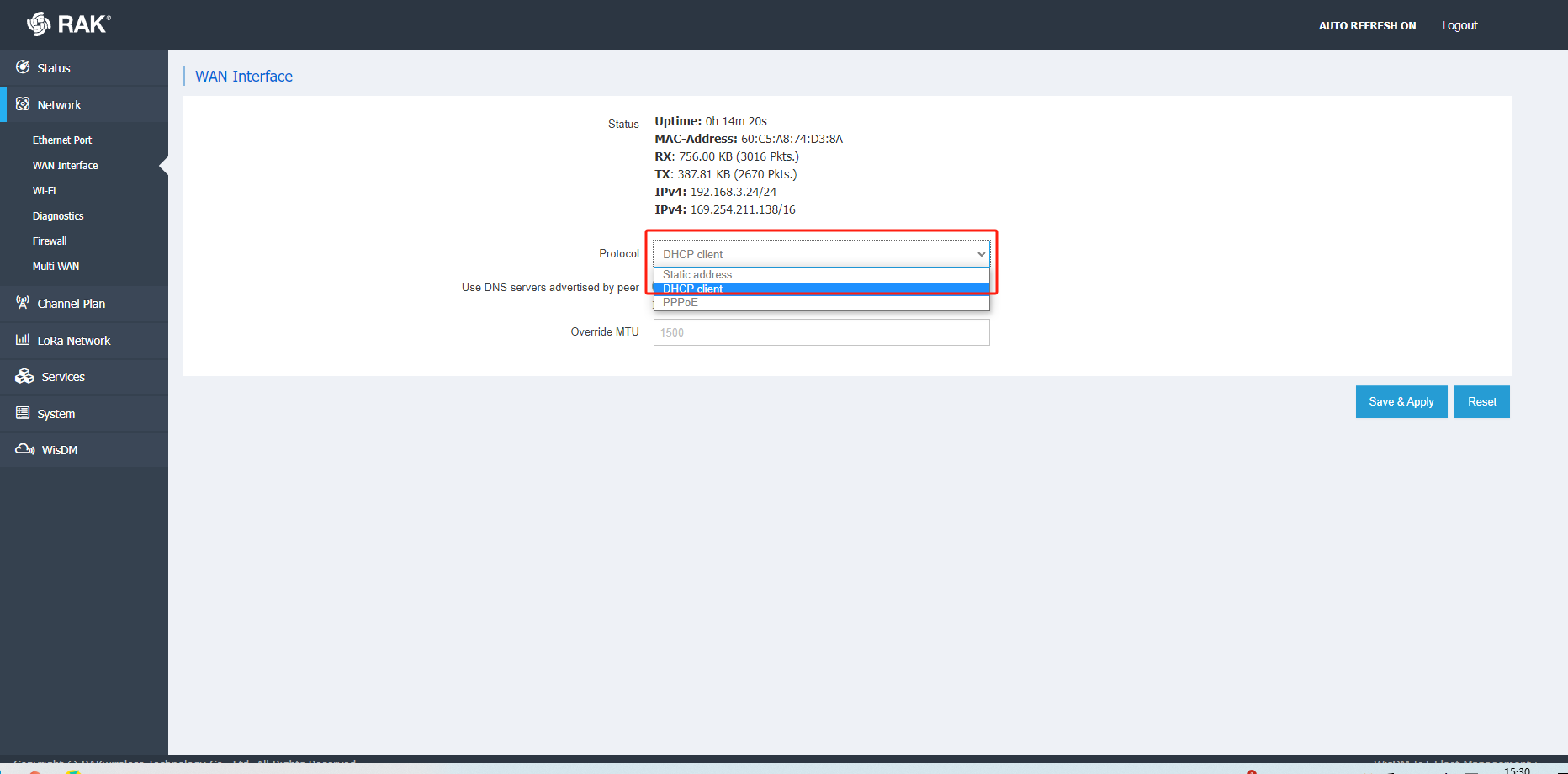

我们可以在WAN Interface配置我们网关的ip地址是动态分配还是静态

配置我们网关WIFI的账号密码以及网关接入互联网连接哪个WIFI（网关接入互联网可选择使用网线、SIM卡、WIFI的方式）

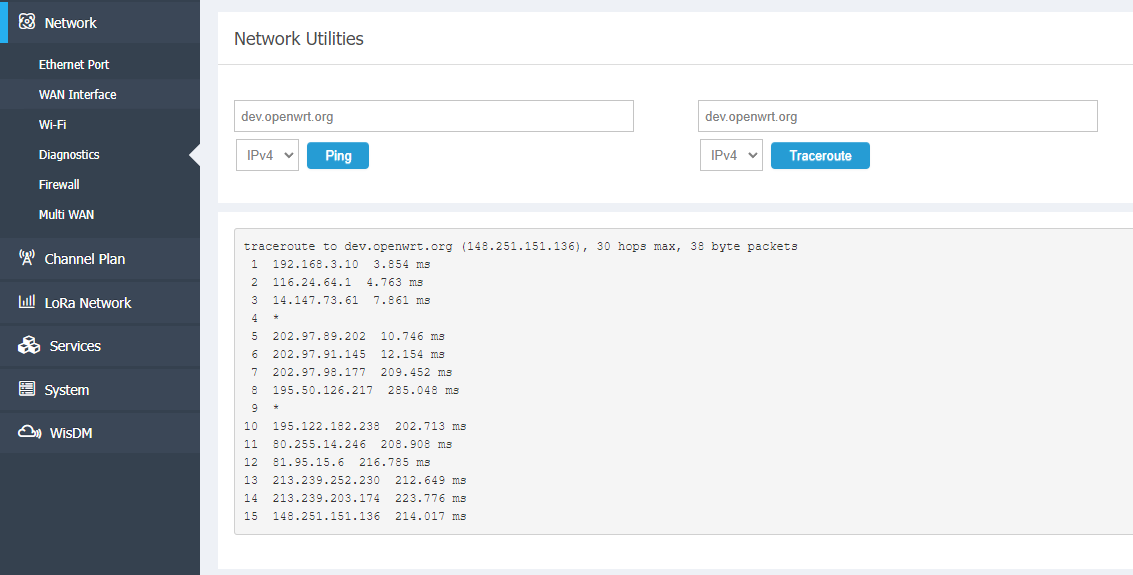

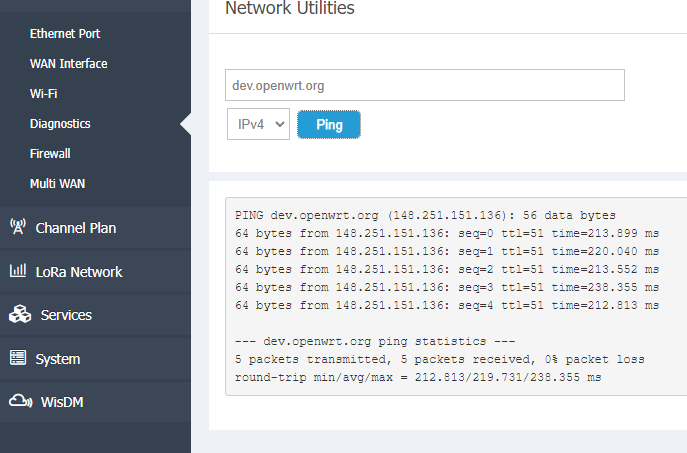

可在此处检测网络情况以及追踪网络链路

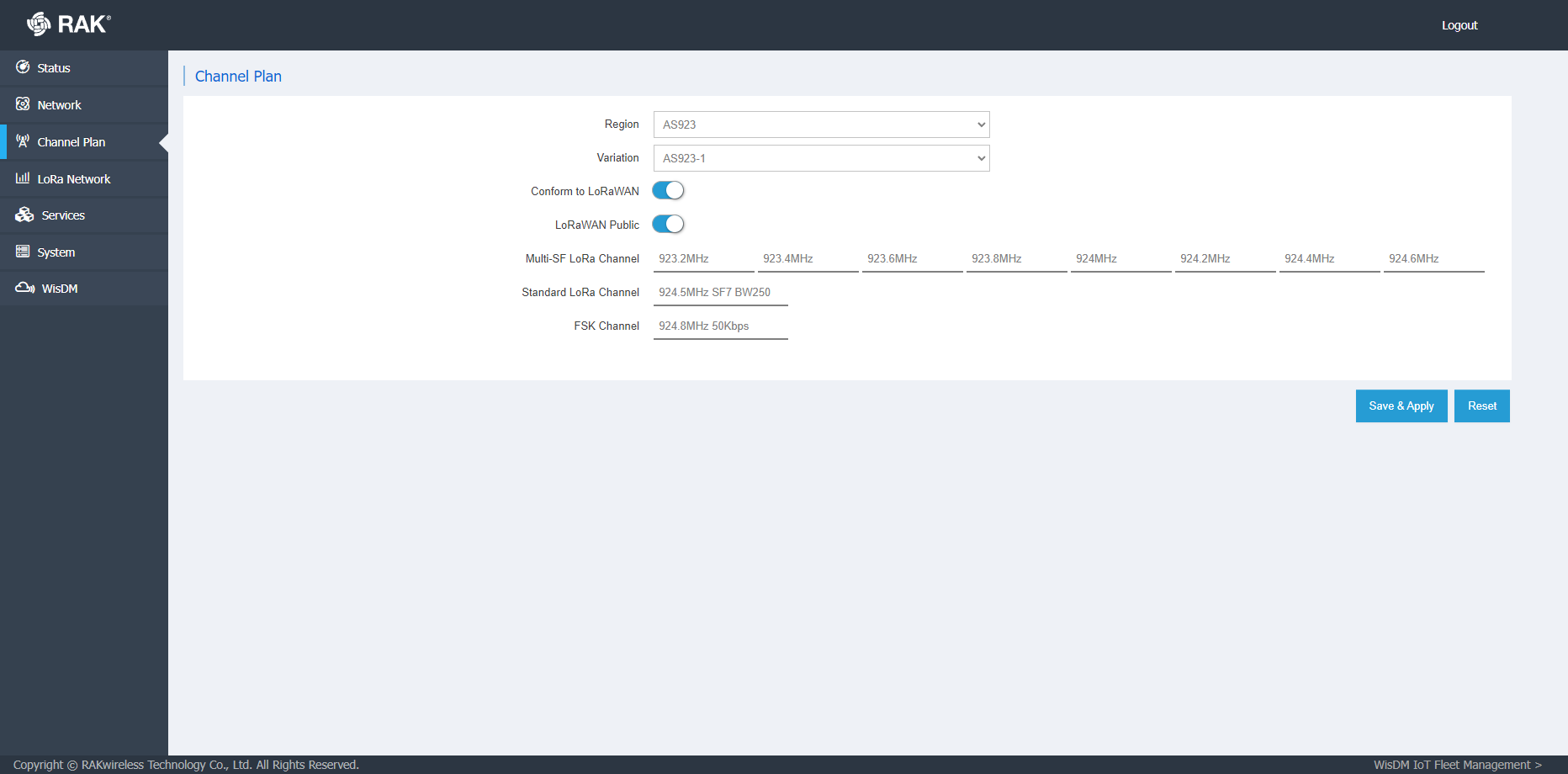

在这里可以设置接收的频段

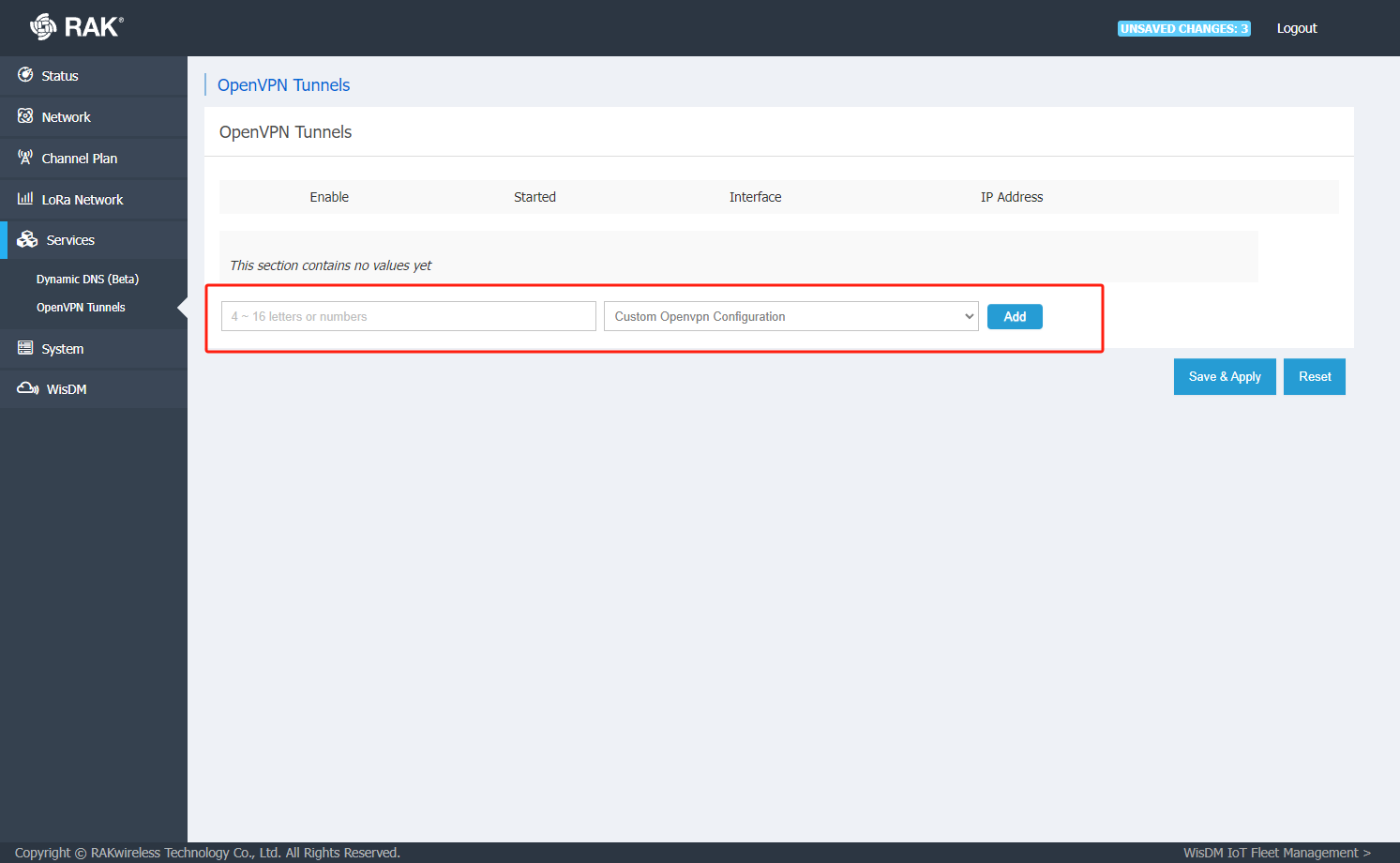

当网关需要VPN来访问Packet Forwarder的时候，可以为网关添加OpenVPN

填入配置，这需要先准备你的cafile、certfile、keyfile

TLS/SSL协议
基于传输层的加密。使用三个文件来实现身份验证和保证数据安全。
使用cafile来验证服务器证书的合法性，确保与之通讯的服务是可信的。
使用certfile(证书文件)来向服务器证明客户端的身份，服务器通过检测该证书确保与之连接的客户端是经过授权的。
使用keyfile(私钥文件)来生成数字签名，对通信进行加密和解密操作，并与certfile证书配对，只有拥有与证书配对的私钥的客户端才能使用证书进行身份验证。

Parameters
client
remote remoteIP
resolv-retry infinite
dev tun
nobind
persist-key
persist-tun
persist-local-ip
persist-remote-ip
verb 3
comp-lzo
keepalive 60 600
remote-cert-tls server
cipher AES-256-CBC
key .key
cert .crt
ca .crt
proto tcp-client
user nobody
group nogroup
mssfix 1200
ncp-disable
auth-nocache

接入ChirpStack

了解了RAK网关后，我们来将设备数据通过网关上传给ChirpStack。
由于我的LoRaWAN网关支持AS923的频段，因此我准备了一个包含LoRa模块的AS923的设备。

添加网关

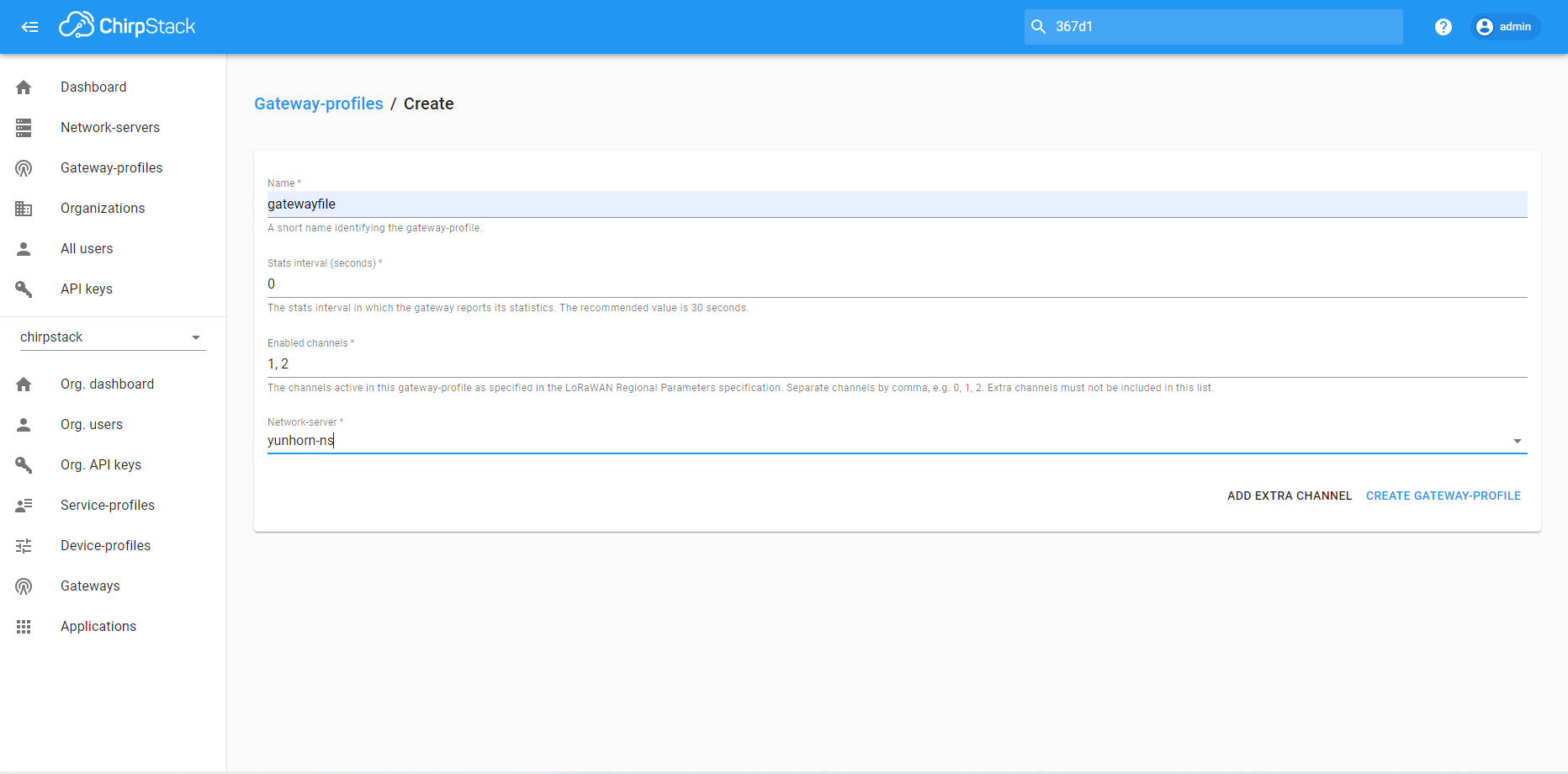

需要先创建Gateway-profiles

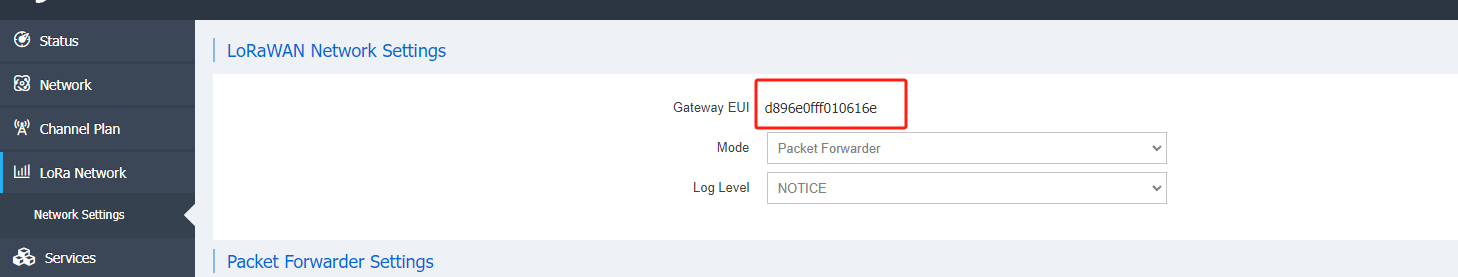

在RAK上查看Gateway EUI

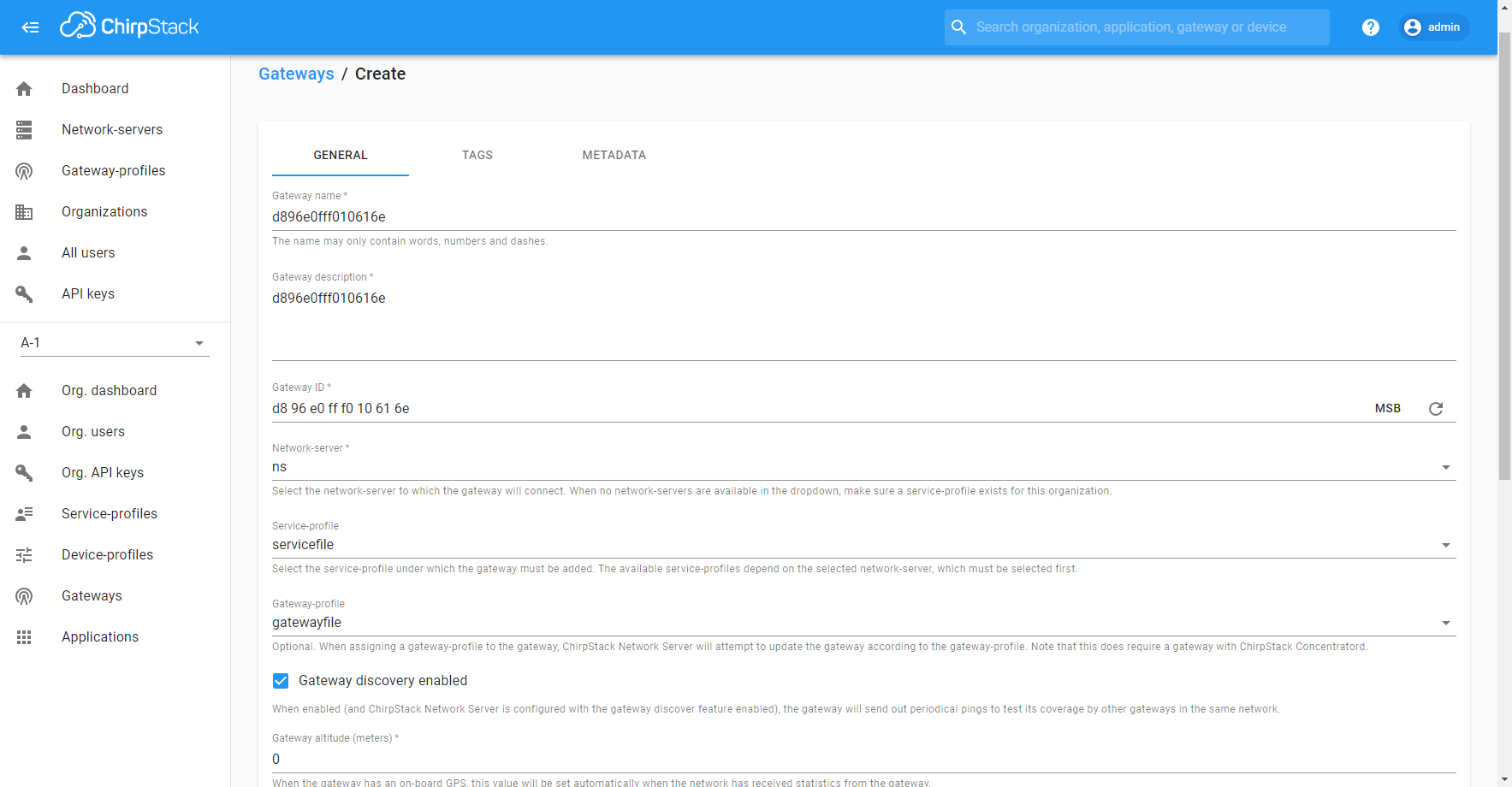

在Chirpstack上创建对应的Gateway

添加设备

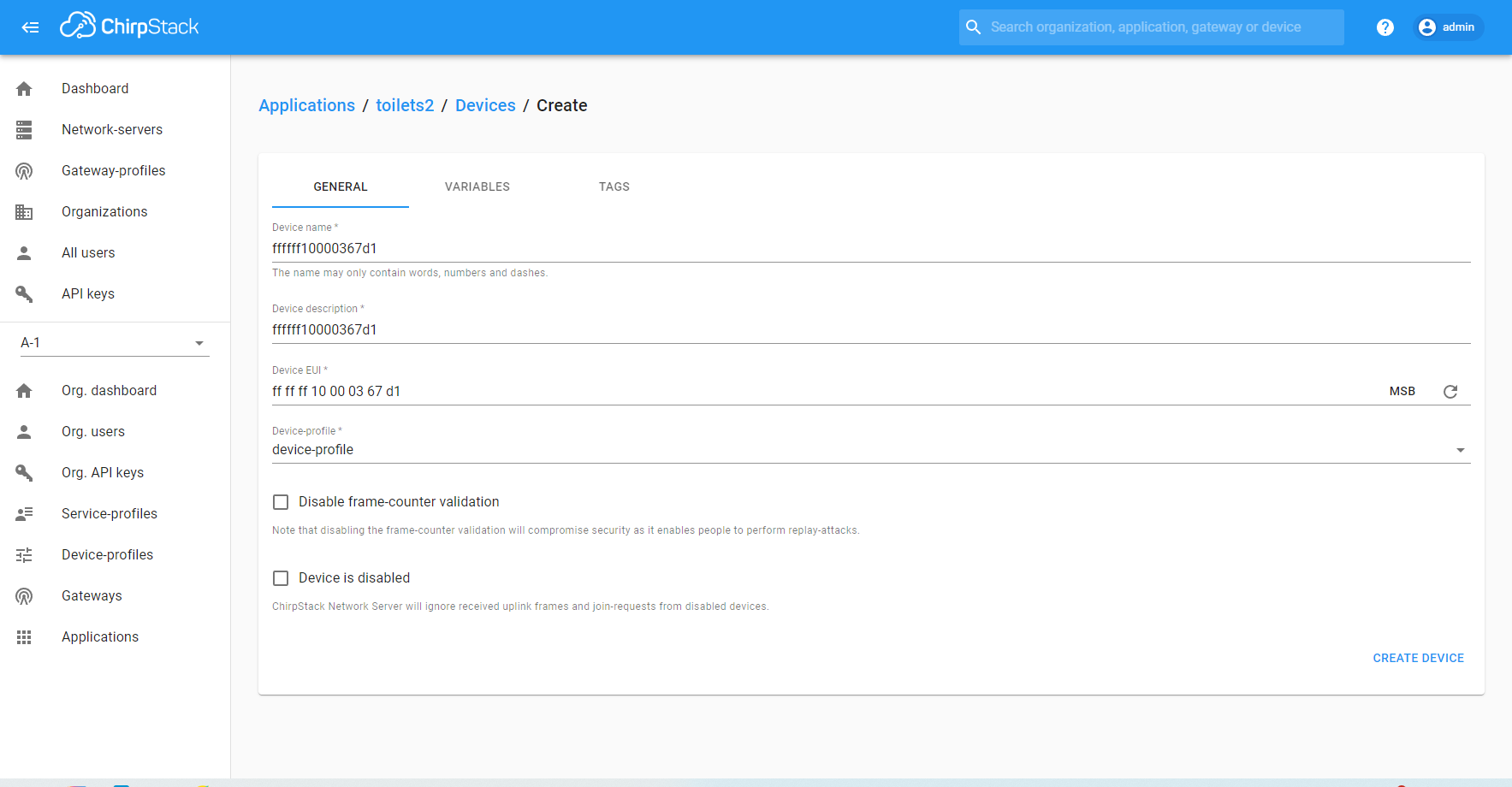

首先在ChirpStack创建一个设备

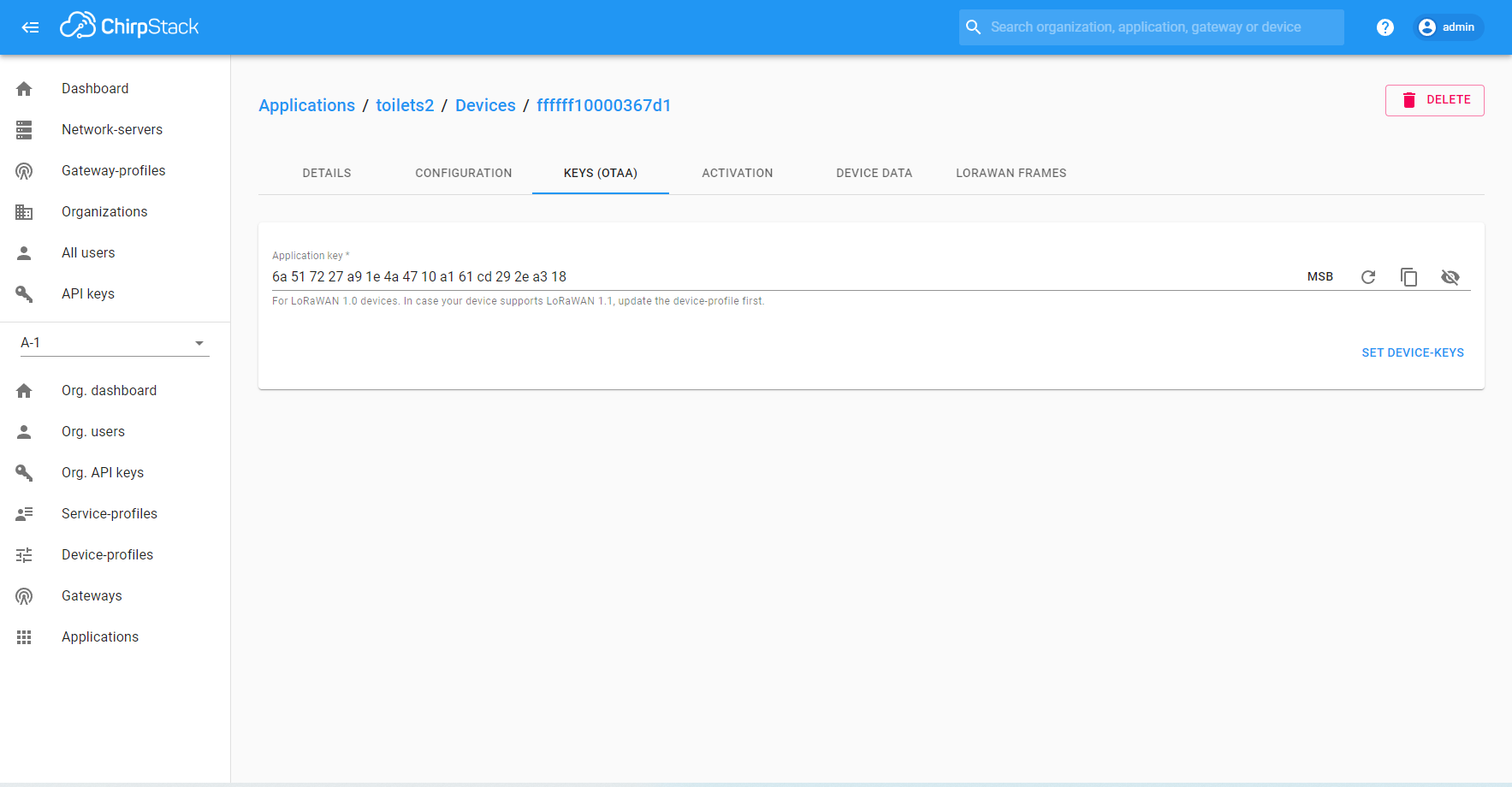

该设备支持OTTA模式，因此需要填写APP Key

配置Packet Forwarder

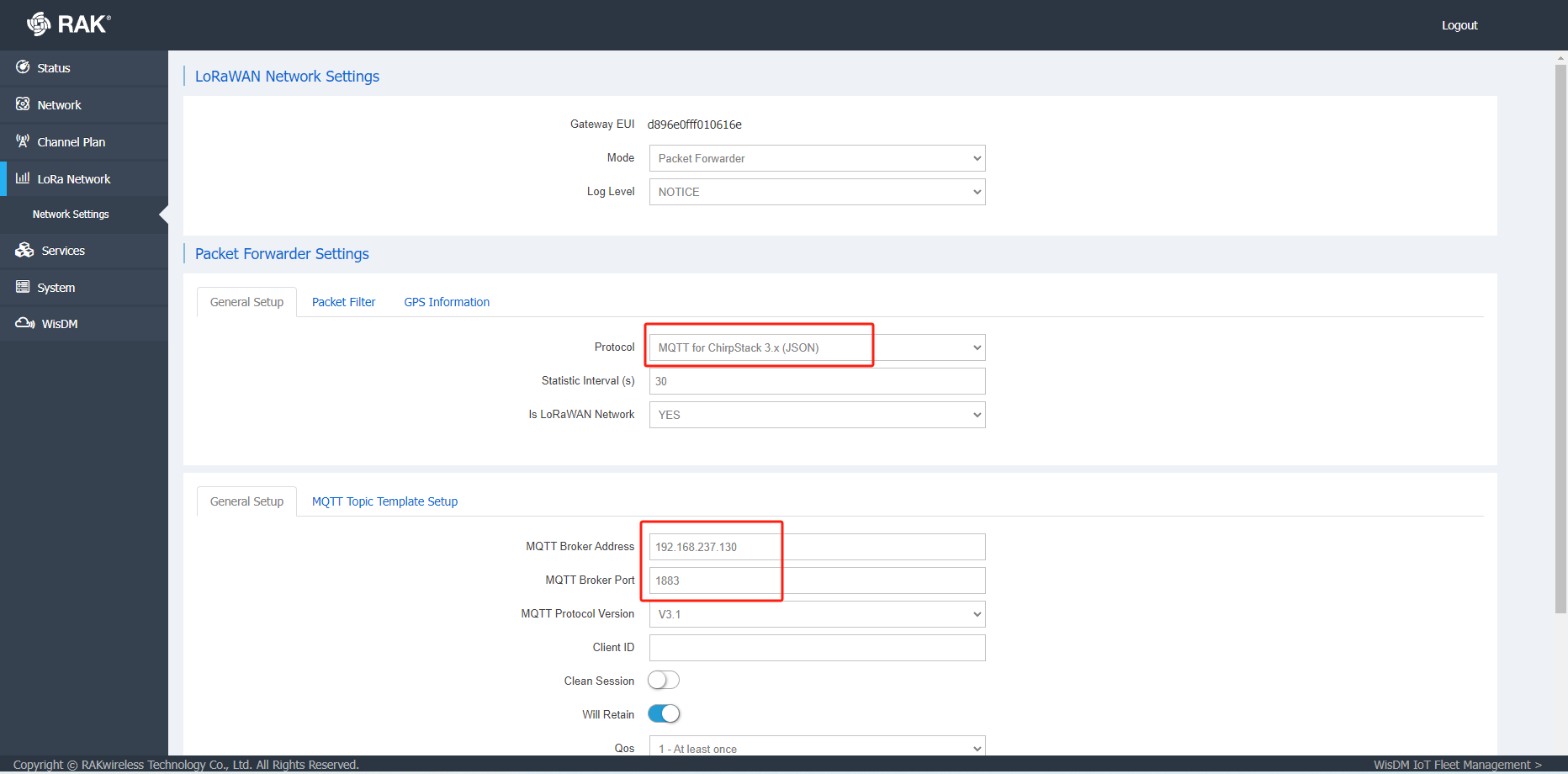

配置完Gateway和Device后，我们回到RAK，在Network Server中选择使用Protocol为MQTT发送到我们的MQTT broker地址上（要确保网关能够访问到MQTT broker）

查看效果

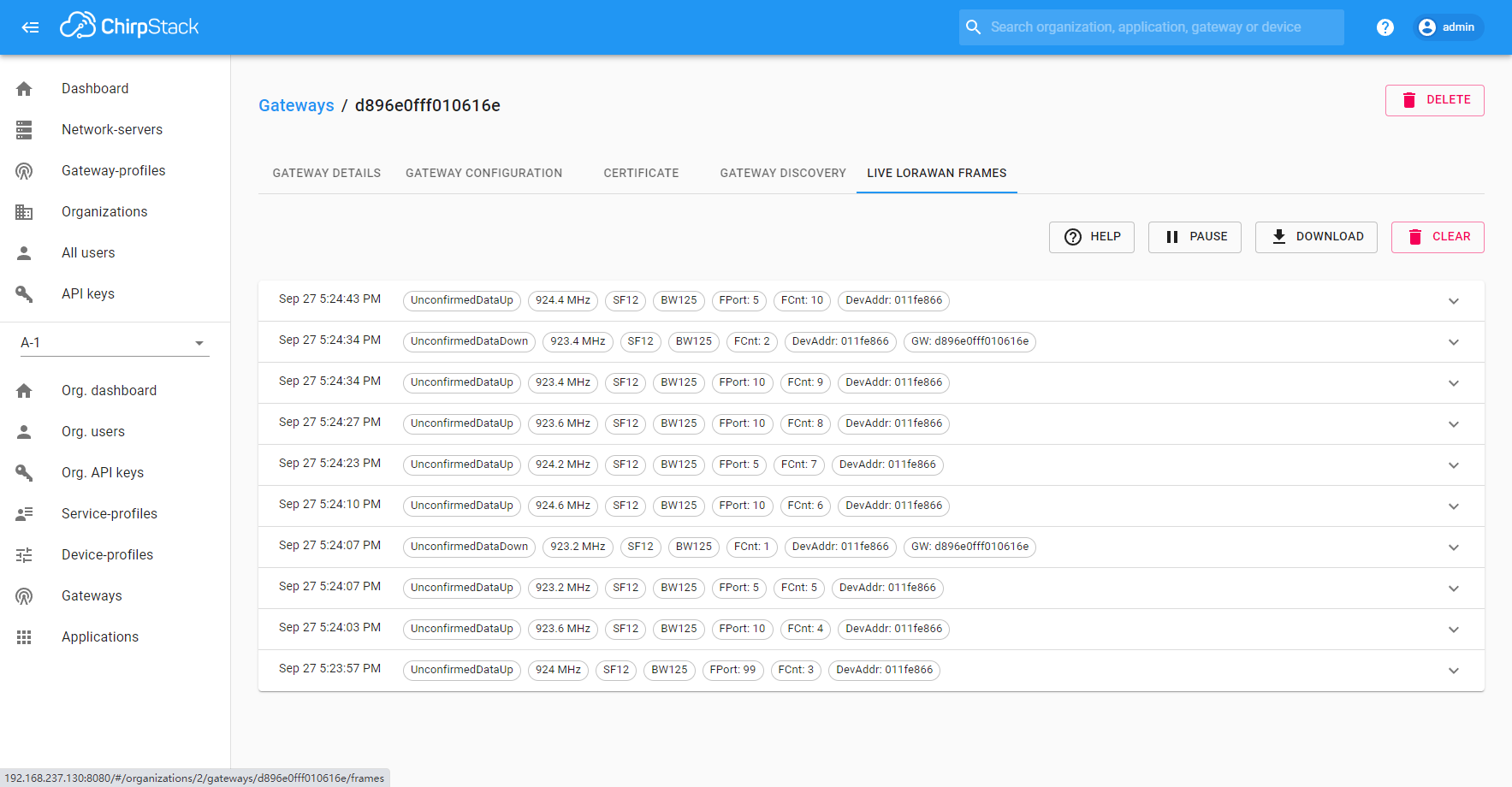

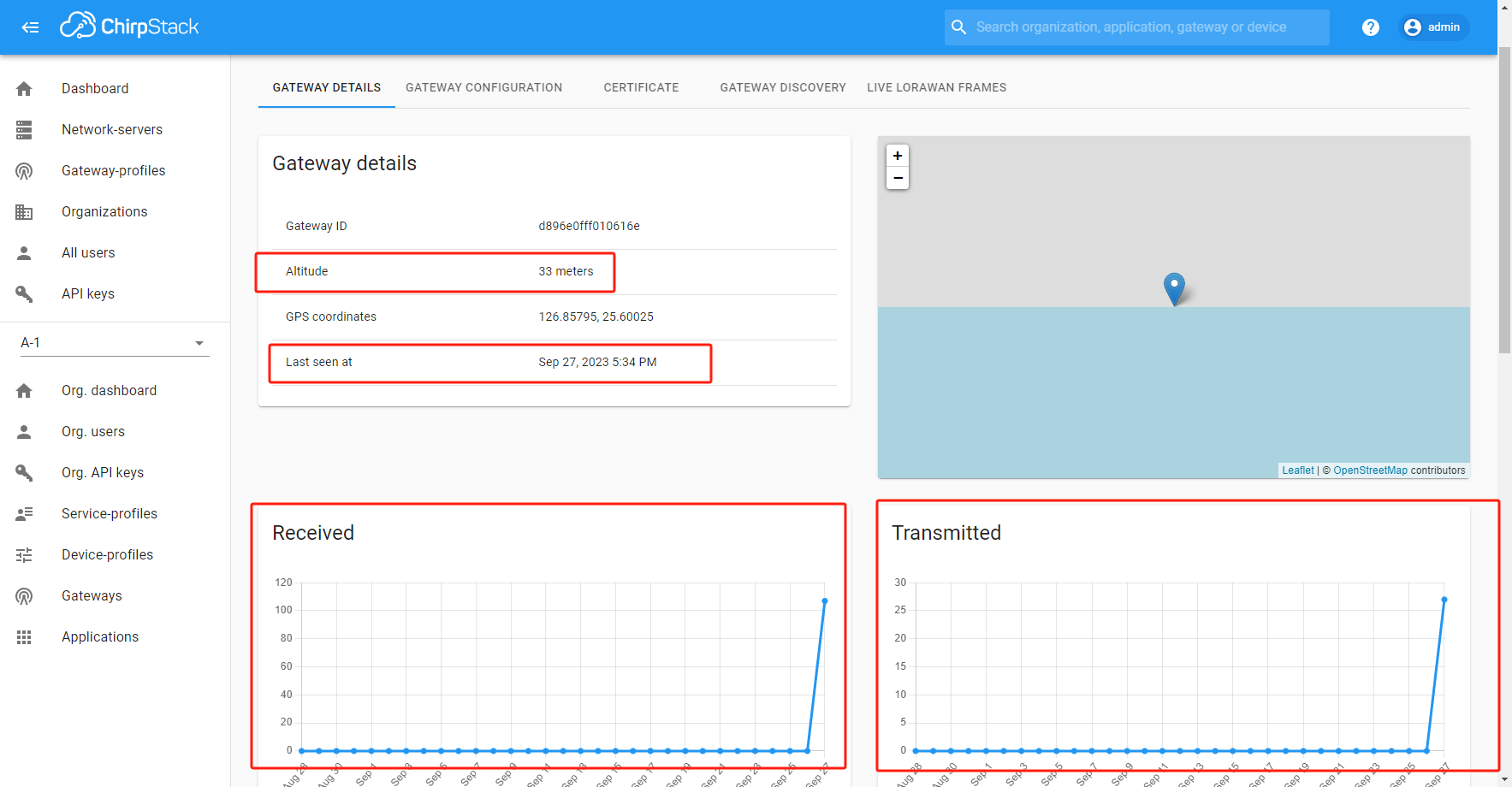

可以看到网关已经活跃了，并且能查看到位置和packet包接收情况


我们再来看Device

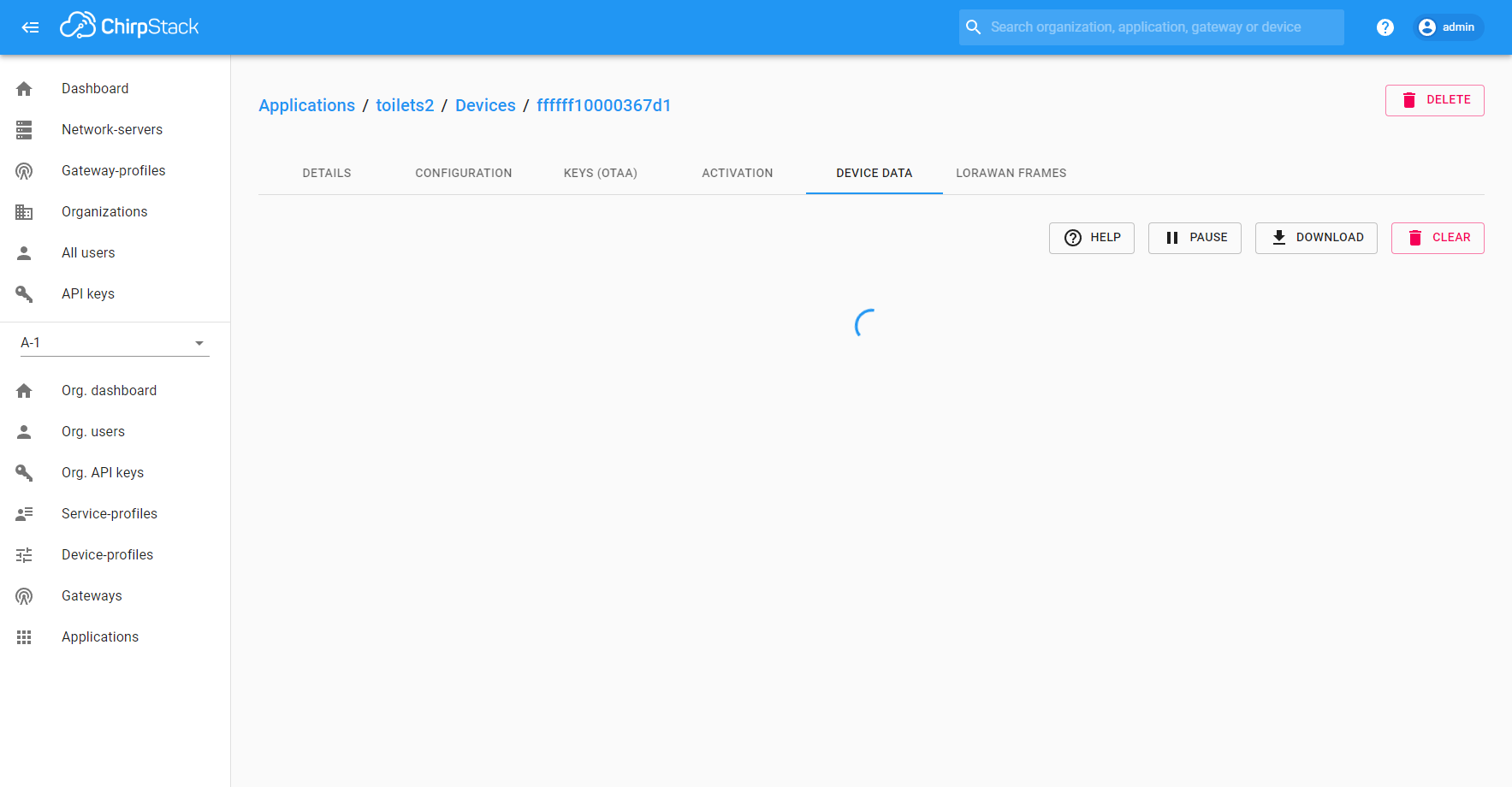

设备还没入网前，不会显示内容

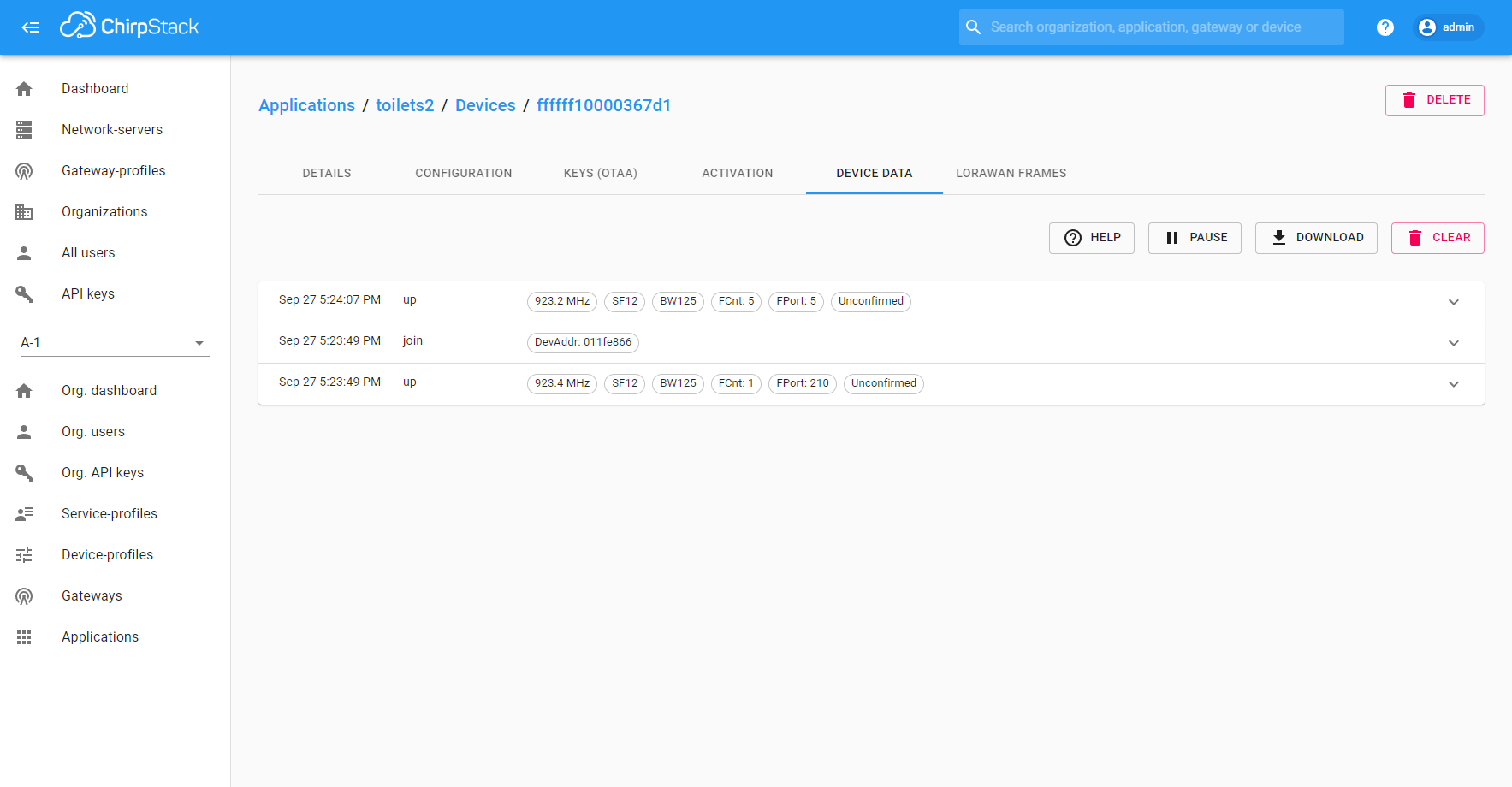

设备入网，并上传数据
join表示设备入网，up表示rx数据上行

至此，设备到网关，网关接入ChirpStack这个链路就走通了。我们在Network Server拿到感应器数据了，接下来就需要将Network Server的数据集成到我们的Application Server了，以实现LoRaWAN网络服务器和我们的SpringBoot后台应用（Application Server）连通，这将在下一章分享ChirpStack服务器集成SpringBoot服务。
