电机种类最全

电机种类

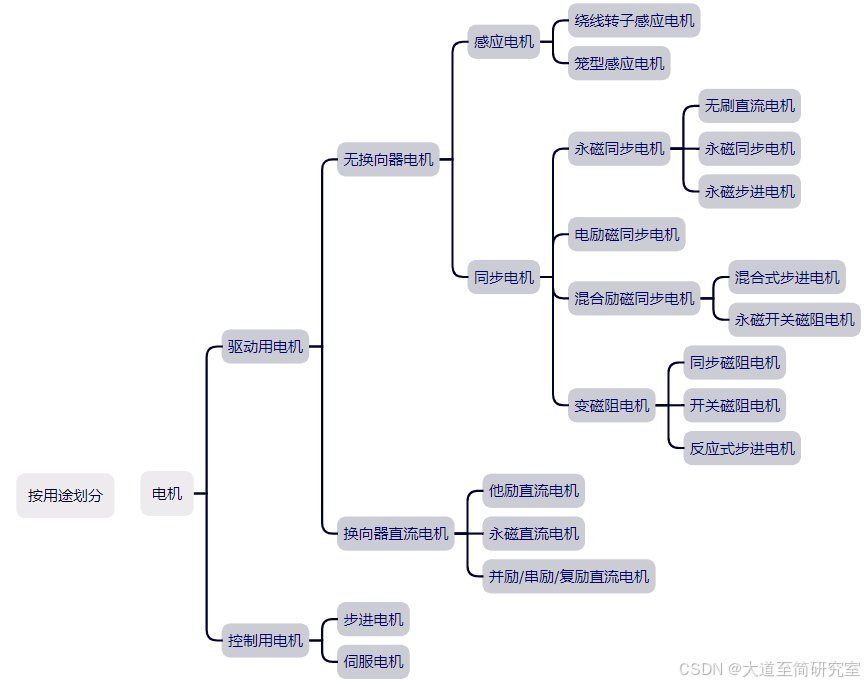

一、电动机的分类

1.1 电动机的分类

电动机按工作电源类型划分：可分为直流电动机和交流电动机。

根据结构和工作原理，直流电机可分为无刷直流电机和有刷直流电机。

有刷直流电机可分为永磁直流电机和电磁直流电机。

电磁电机分为串励直流电机、并励直流电机、他励直流电机和复合励磁直流电机。

永磁直流电机分为稀土永磁直流电机、铁氧体永磁直流电机和铝镍钴永磁直流电机。其中，交流电机又可分为同步电机和异步电机。

同步电机可分为永磁同步电机、磁阻同步电机和磁滞同步电机。

异步电动机可分为感应电动机和交流换向器电动机。感应电机可分为：

三相异步电动机、单相异步电动机和罩极异步电动机等。

换向器电机可分为单相串励电机、交流/直流两用电机和推斥电机。

二、分类电机的特点及应用场合

2.1直流电动机

直流电机是一种依靠直流工作电压运行的电机。广泛应用于录音机、录像机、DVD播放机、电动剃须刀、吹风机、电子表、玩具等。

2.1.1无刷直流电动机

无刷直流电机采用半导体开关器件实现电子换向，即电子开关器件取代了传统的接触换向器和电刷。具有可靠性高、无倒车火花、机械噪音低的优点，广泛应用于高档录音座椅、录像机、电子仪器、自动化办公设备中。

无刷直流电机由永磁转子、多极绕组定子和位置传感器组成。位置传感器根据转子位置的变化，按照一定的顺序对定子绕组的电流进行换向(即检测转子磁极相对于定子绕组的位置，在确定的位置产生位置传感器信号，经信号转换电路处理后控制功率开关电路，按照一定的逻辑关系切换绕组电流)。定子的工作电压由位置传感器输出控制的电子开关电路提供。

有三种类型的传感器：磁传感器、光电传感器和电磁传感器。

永磁直流电机也是由定子磁极、转子、电刷、外壳等组成。定子磁极采用铁氧体、铝镍钴、钕铁硼等材料制成的永磁体(永磁钢)。按其结构可分为圆柱型和瓦型。

电刷是连接电源和转子绕组的导电部件，兼具导电性和耐磨性。永磁电机的电刷采用单金属片或金属石墨电刷和电化学石墨电刷。

2.1.2永磁式直流电动机

电磁直流电机电磁直流电机由定子磁极、转子(电枢)、换向器(俗称换向器)、电刷、机壳、轴承等组成。

电磁直流电机的定子极(主极)由铁芯和励磁绕组组成。根据励磁方式的不同(旧标准称为励磁)，可分为串励直流电机、并励直流电机、他励直流电机和复合励磁直流电机。由于励磁方式不同，定子磁极的磁通(由定子磁极的励磁线圈产生)的规律也不同。

直流系列电机的励磁绕组通过电刷和换向器与转子绕组串联。励磁电流与电枢电流成正比，定子磁通随励磁电流的增大而增大，转矩近似与电枢电流的平方成正比，转速随转矩或电流的增大而迅速下降。

并励直流电机的励磁绕组与转子绕组并联，励磁电流恒定。

他励直流电机的励磁绕组由独立的励磁电源供电，励磁电流恒定，起动转矩与电枢电流成正比。速度变化也是5%~15%。可以通过削弱磁场的恒定功率来提高转速，或者通过降低转子绕组的电压来降低转速。

复合直流电机的定子极除并联绕组外，还装有与转子绕组串联的串联绕组(匝数较少)。串联绕组产生的磁通量的方向与主绕组的方向相同。

2.1.3电磁式直流电动机

2.2交流电动机

同步电机是一种恒速驱动电机，其转子转速与工频保持恒定的比例关系，广泛应用于电子仪器、现代办公设备、纺织机械等。

2.2.1 交流同步电动机

永磁同步电机属于异步起动永磁同步电机，其磁场系统由一块或多块永磁体组成，通常在铸铝或铜条焊接而成的笼型转子中，按所需极数嵌有永磁磁极。定子的结构类似于异步电动机。

磁阻同步电机磁阻同步电机又称反应式同步电机，是利用交轴和直轴转子的不相等磁阻产生磁阻转矩的同步电机。其定子结构与异步电机相似，但转子结构不同。

2.2.2 交流异步电动机

(1)三相异步电动机接入三相交流电源时，三相定子绕组流过三相对称电流产生的三相磁动势(定子旋转磁动势)，产生旋转磁场。

(2)旋转磁场与转子导体有相对切割运动。根据电磁感应原理，转子导体产生感应电动势和感应电流。

(3)根据电磁力定律，载流转子导体在磁场中受到电磁力的作用，形成电磁转矩，驱动转子旋转。当电机轴承受机械负载时，会向外输出机械能。
