本文详细介绍了通信系统中调制方案的作用，包括比特编码（每时钟周期1bit，电平变化表示1）和字节编码（11bit异步串行，包含起始、数据、奇偶校验和停止位）。还讨论了数据包结构，包括preamble、header、message和checksum的传输过程以及RxtoTx接口的操作注意事项。
- 调制方案：在通信系统中，调制方案是一种用于在发送端将数字信号转换为模拟信号的方法，以便在接收端进行解调还原。
- Rx to Tx Communications interface

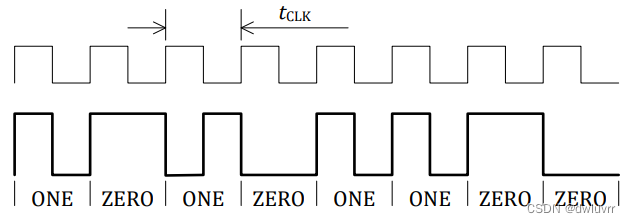

比特编码方案：Rx每个时钟tclk内传输1bit数据，内部时钟信号频率规定为2Khz(±4%)。编码规定，tclk内电平不变化，表示1bit 0；tclk内电平翻转，表示1bit 1。

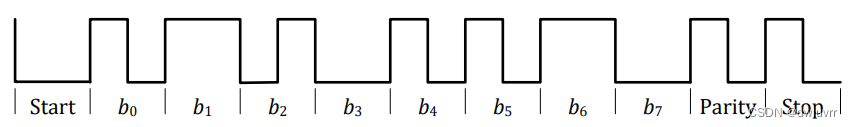

字节编码方案：Rx采用11bit异步串行方式传输一个数据字节。11bit包括1bit start+8bit data+1bit parity+1bit stop。start=ZERO，data采用LSB顺序传输，parity采用奇校验，stop=ONE。以字节数据0x35为例：
数据包结构方案：Rx和Tx的数据通讯采用数据包传输。数据包结构=preamble +header+ message + checksum。preamble为11~25bit 1构成，可以使得Tx与从Rx即将到来的数据同步，并且可以正确检测到header的start位。header/message/checksum三部分按上文的字节编码方案传输，该部分长度不少于3个字节。

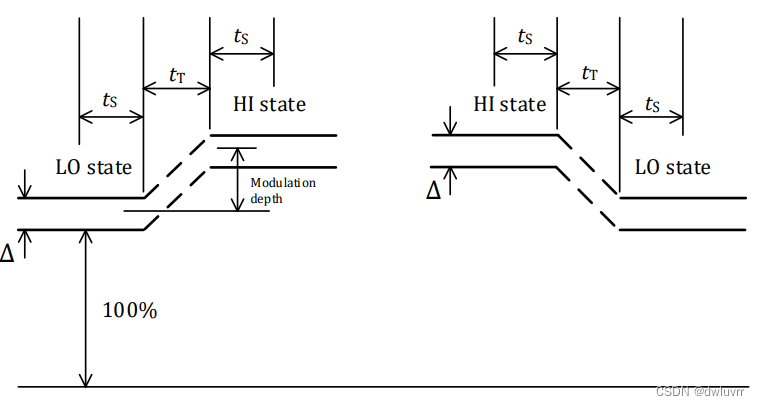

Note:Rx在传输完成一个数据包后，应该关闭communications modulator。这可能会导致在primary cell中出现一个额外的HI to LO或者LO to HI状态。如下图：
