SNMP实现交换机的信息采集——MIB

甲:“你学什么专业的?”乙:“路由器交换机相关。”甲:“那好啊!从事调试还是维修?”甲:“搬运!”乙:“……”

在这里插入图片描述

一、SNMP

SNMP:Simple Network Management Protocol,简单网络管理协议。

  • 广泛应用于TCP/IP网络的一种网络管理协议。
  • 支持管理Internet上众多厂家生产的软硬件平台。
  • 用来在网络管理工作站(NMS)和被管理设备之间传输管理信息

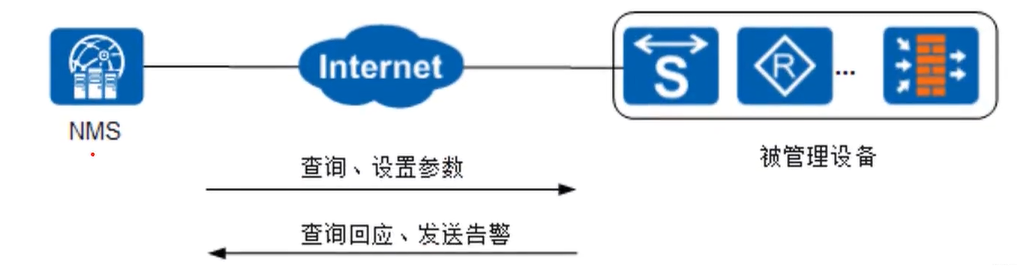

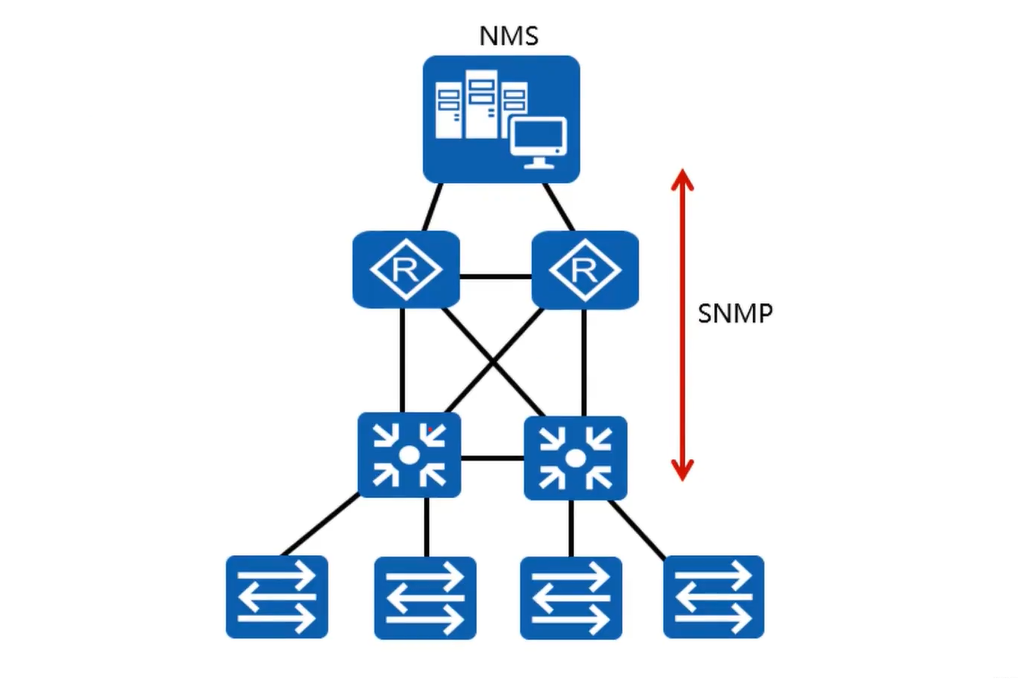

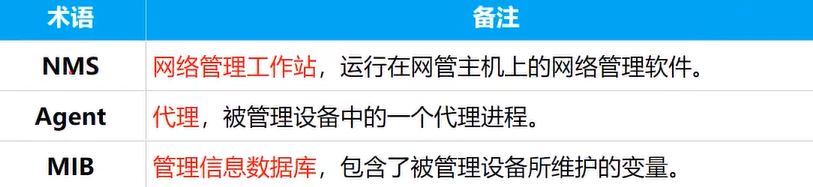

1、网络管理工作站(NMS)

在这里插入图片描述
在这里插入图片描述

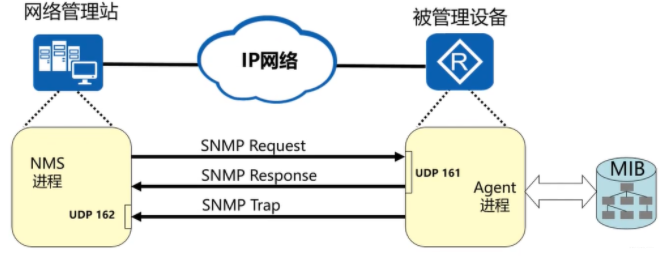

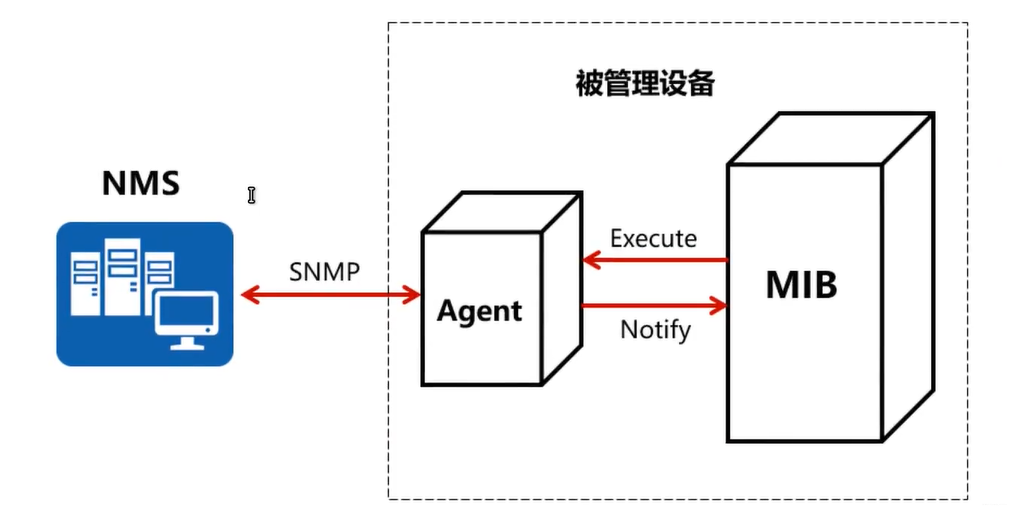

2、SNMP架构

在这里插入图片描述
在这里插入图片描述

3、版本

在这里插入图片描述

在这里插入图片描述

4、SNMP数据包

在这里插入图片描述

二、MIB

MIB:Management Information Base,管理信息库

  • 是一个被管理对象的集合,是NMS同Agent进行沟通的桥梁。
  • 使网管软件和设备进行标准对接。
  • 每一个Agent都维护一个MIB库,NMS可以对MIB库中对象的值进行读取或设置。
  • MIB以树状结构进行存储,树的叶子节点表示管理对象,它可以通过从根节点开始的一条惟一路径来识别,这也就是OID(Object Identifier)。

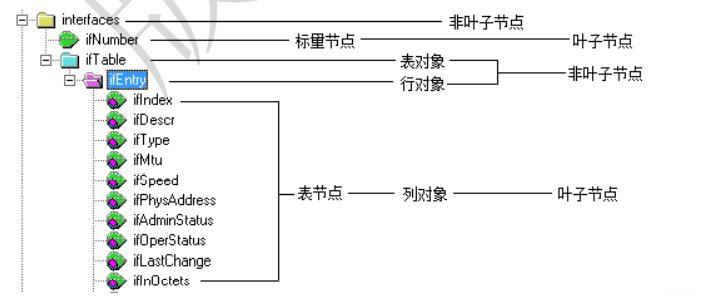

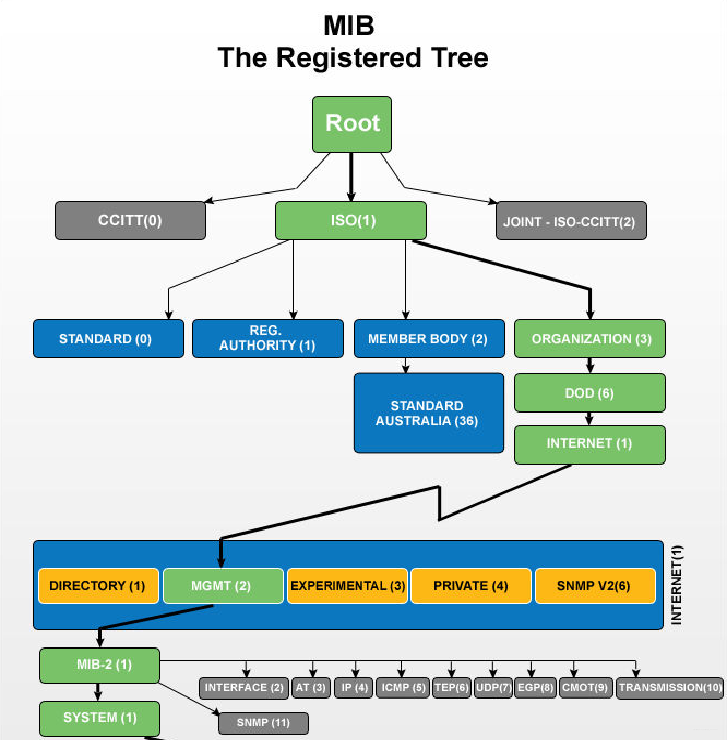

MIB对象及节点
在这里插入图片描述在这里插入图片描述

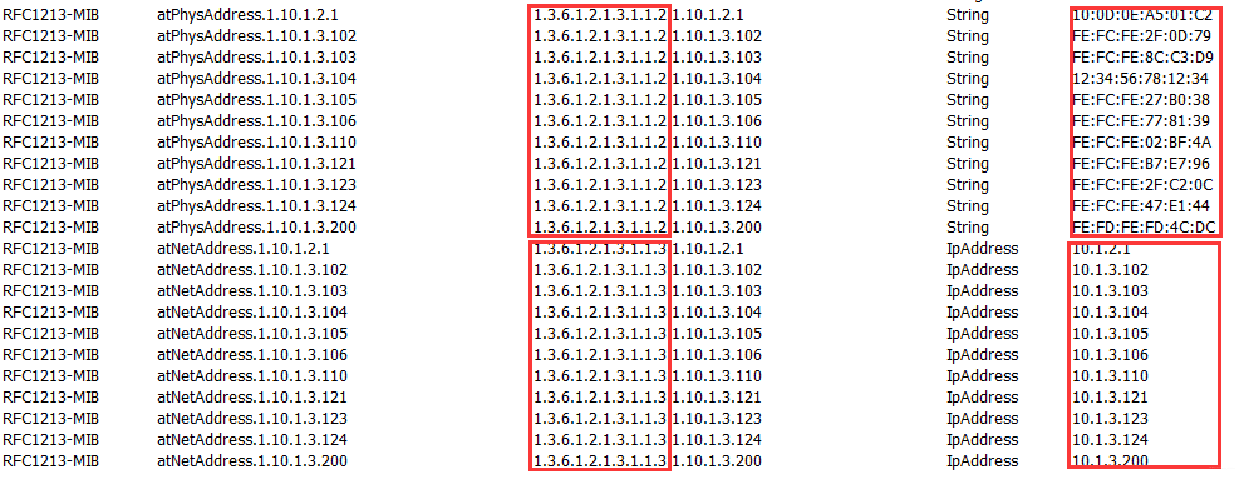

OID值
在这里插入图片描述

三、拓扑及配置

MIB Broeser收集交换机S5700上的所有信息

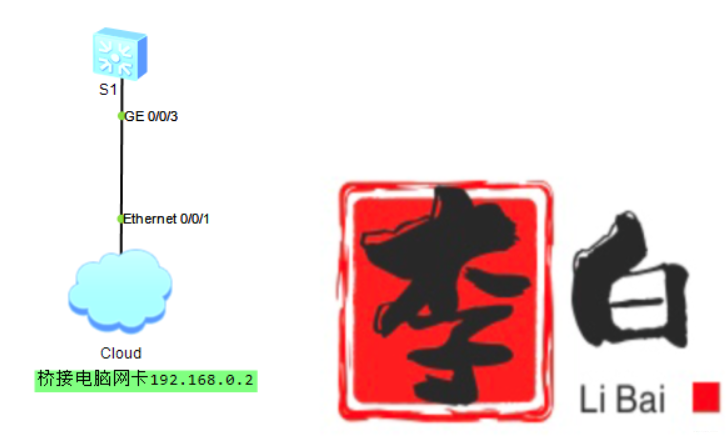

1、实验拓扑

在这里插入图片描述

2、配置

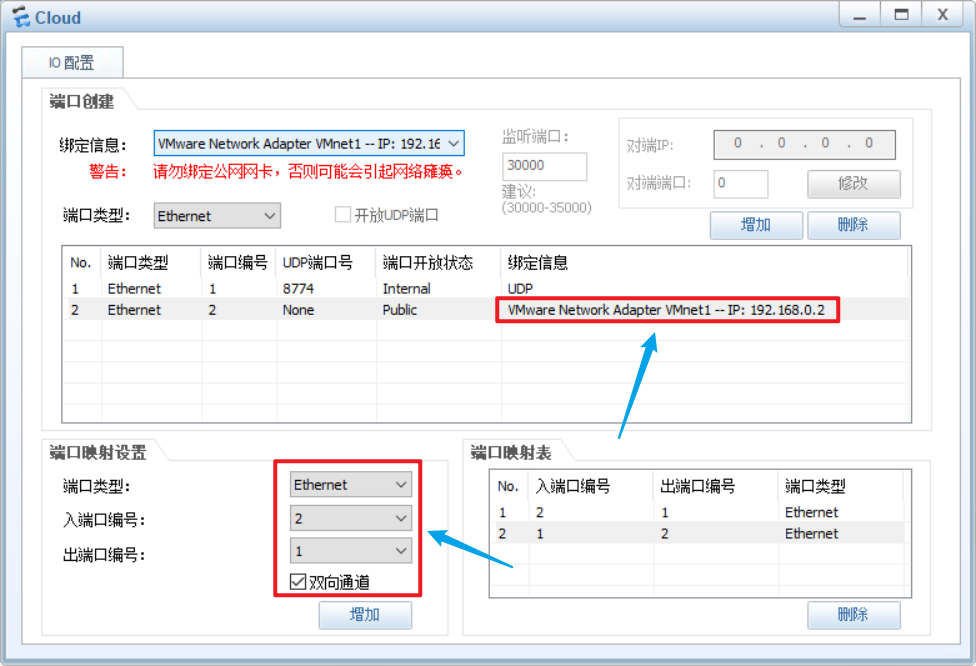

Cloud
在这里插入图片描述
交换机基础配置

sys
sys S1
int vlan1
ip add 192.168.0.11 24

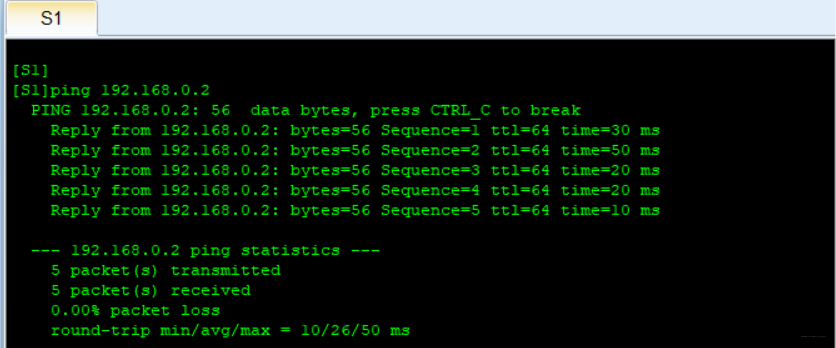

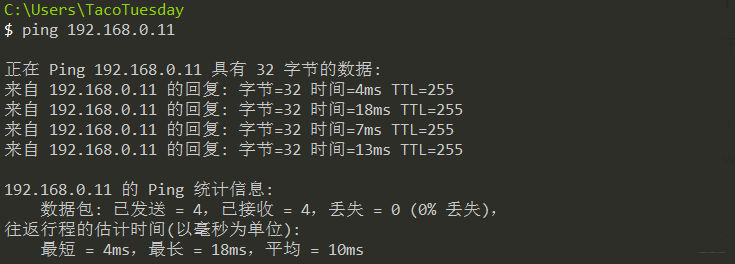

测试交换与电脑的连通性
在这里插入图片描述
在这里插入图片描述
连通性正常

SNMP配置

snmp-agent                                       #开启SNMP Agent
snmp-agent sys-info version v2c                  #配置SNMP版本
snmp-agent sys-info contact libai QQ:724284659   #配置管理员联系方式
snmp-agent sys-info location QHNU                #配置管理员位置
snmp-agent community read libai                  #配置读团体名
snmp-agent community write huawei                #配置写团体名

四、MIB Broeser

在这里插入图片描述

MIB Browser是来自ManageEngine的一款免费的MIB浏览器工具,用于监控采用SNMP协议的网络设备和服务器。利用MIB浏览器可以加载查看设备的MIB,执行GET、GETNEXT和SET SNMP操作。

1、执行工具

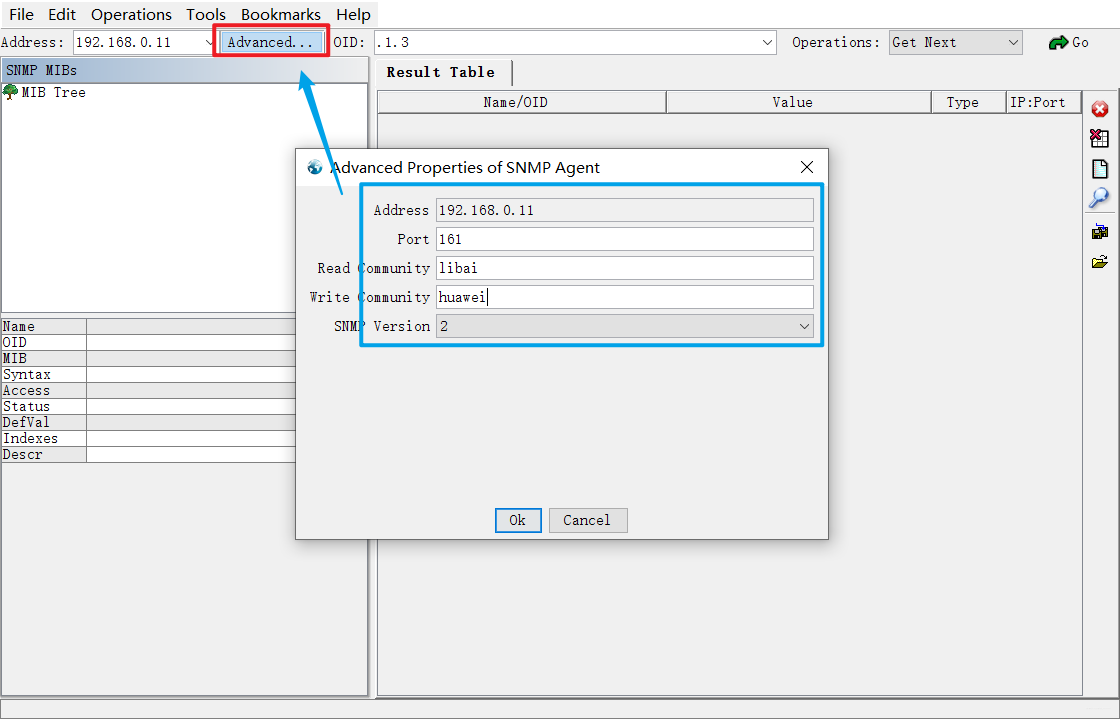

在这里插入图片描述
填入交换机管地址、SNMP协议号、读写团体名、SNMP版本

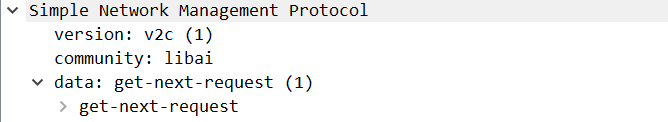

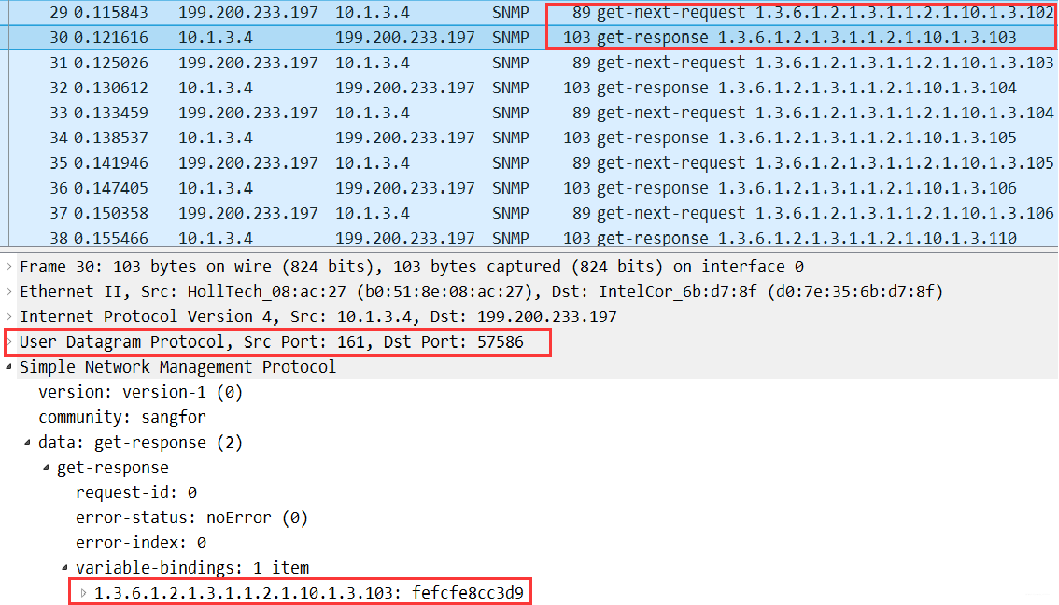

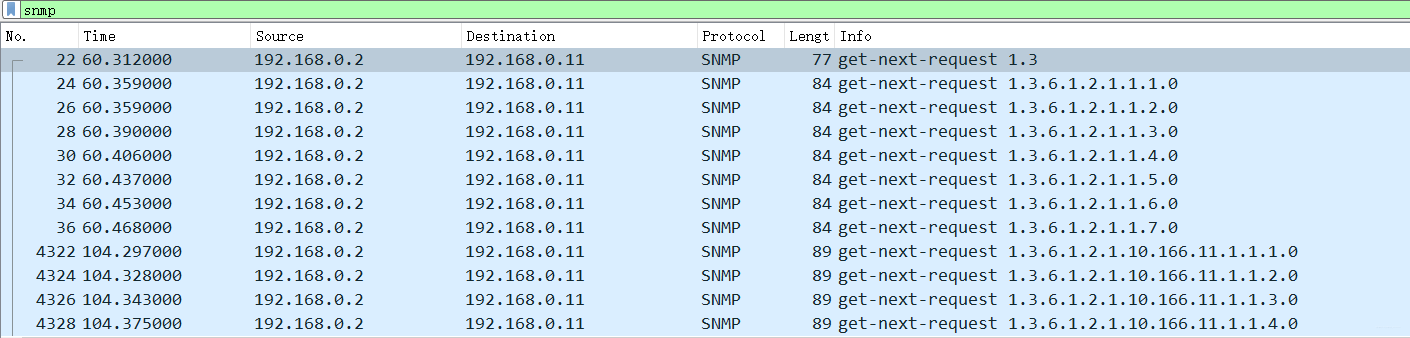

2、wireshark抓包

在这里插入图片描述
在这里插入图片描述

SNMP协议版本、Get-Next-Request数据包(NMS从Agent的MIB中按照字典式排序提取下一个参数值)

3、MIB Broeser收集信息

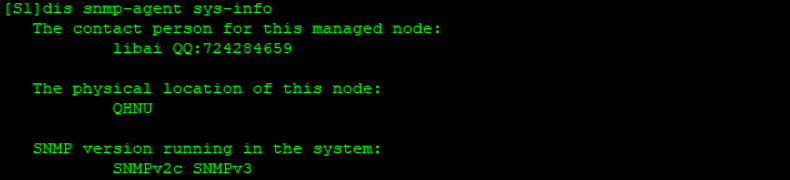

抓取到了交换机上配置的SNMP基本信息
在这里插入图片描述
在这里插入图片描述

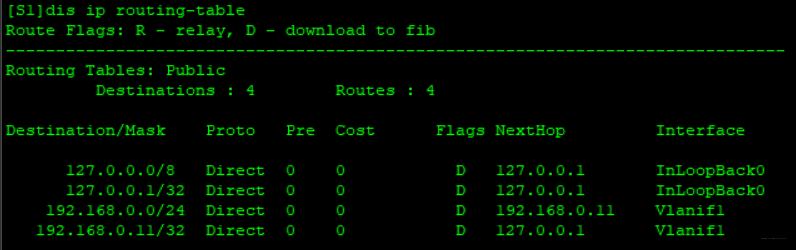

路由表

在这里插入图片描述

在这里插入图片描述
接口信息、MAC地址均可查看

由于这个工具是免费白嫖的,所有功能有限。如果条件满足买企业级管理软件可实现信息可视化。

著名的网络管理软件:CACTI、WhatsUp Gold 、Zabbix、PRTG
