前因:使用 RobotStudio 6.08软件时,想配置一个DSQC652的信号板,结果在配置中没找到DeviceNet Device选项,查询互联网很久,最终找到解决方法。
1、认识DSQC652
DSQC652信号板是ABB机器人系统中的一种关键组件,用于控制和监控机器人的动作和状态。这个信号板主要用于处理和管理来自机器人各个部分的信号和数据,确保机器人能够正确运行并保持良好的性能。
该信号板在ABB机器人系统中扮演着重要的角色,主要功能包括:
- 信号处理:DSQC652能够接收和处理来自机器人各个传感器和执行器的信号。它可以解释这些信号,并将它们转换为机器人可以理解和响应的命令。
- 控制:这个信号板负责控制机器人的运动和动作。它能够确保机器人按照预定的程序和指令进行移动、执行任务或完成特定动作。
- 监控:DSQC652信号板也负责监视机器人系统的状态。它可以收集和分析关于机器人各个部件的信息,以确保机器人的安全运行并及时发现任何问题或异常情况。

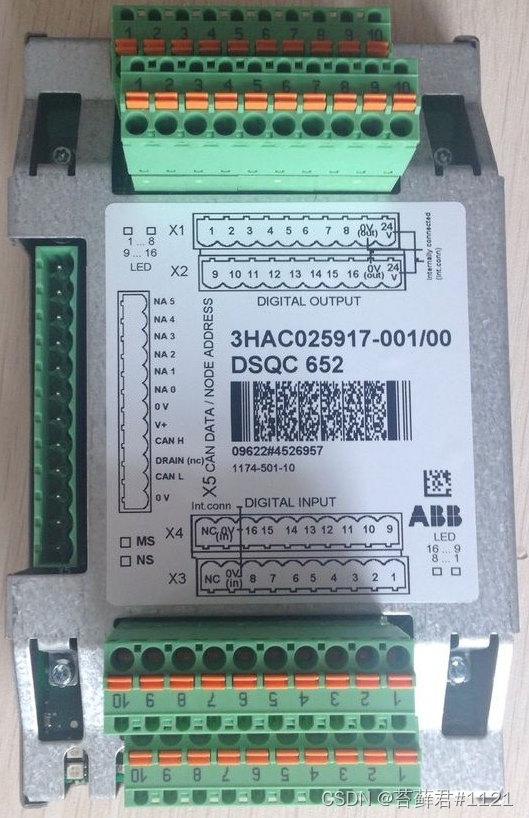

总的来说,DSQC652信号板是机器人系统中的一个关键组件,负责处理、控制和监视机器人的运动和状态,从而确保机器人能够安全、高效地完成各种任务。下图是它的外观:
2、新建工程

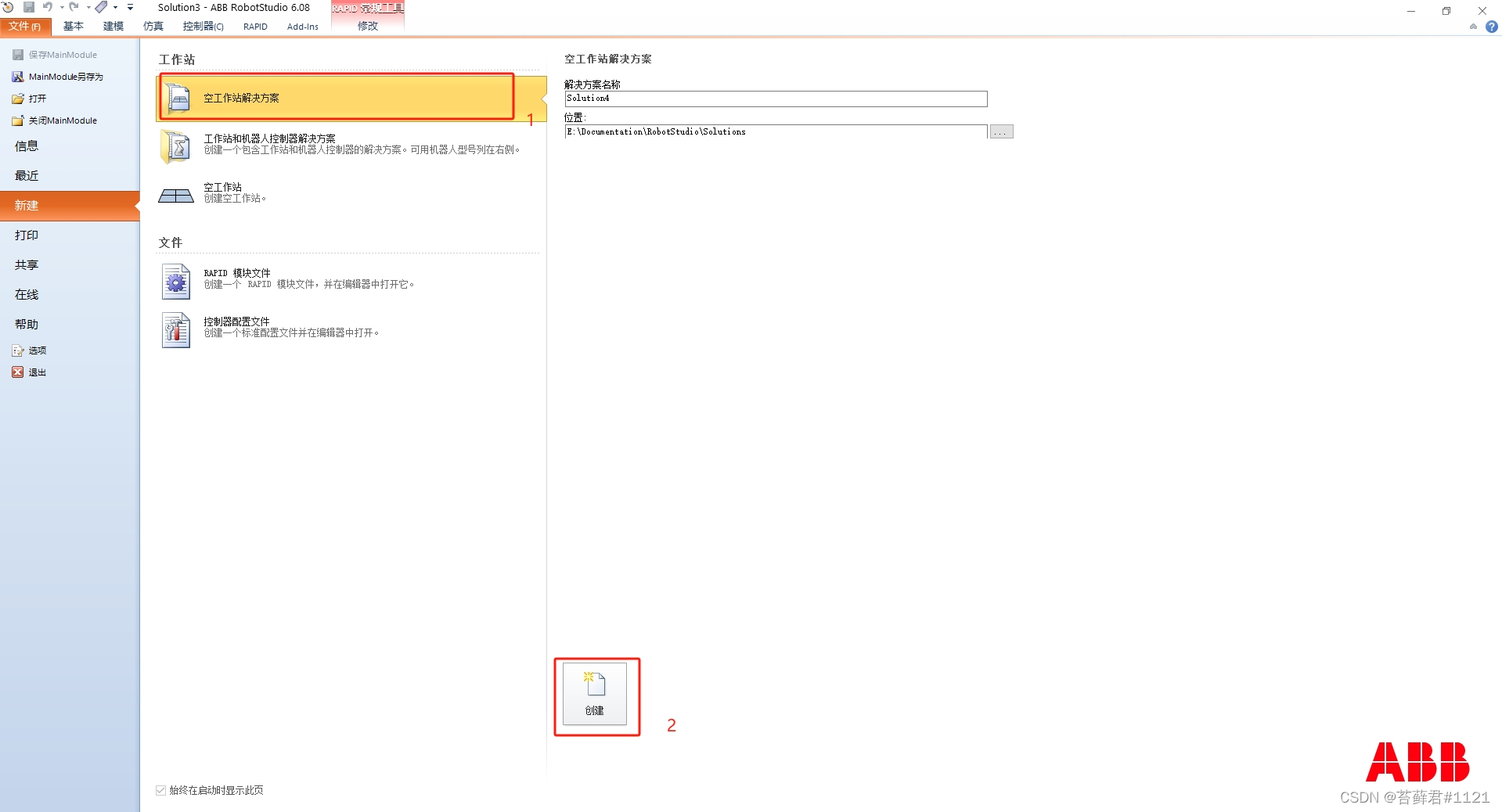

- 首先打开RobotStudio 6.08,按下图选项点击创建。

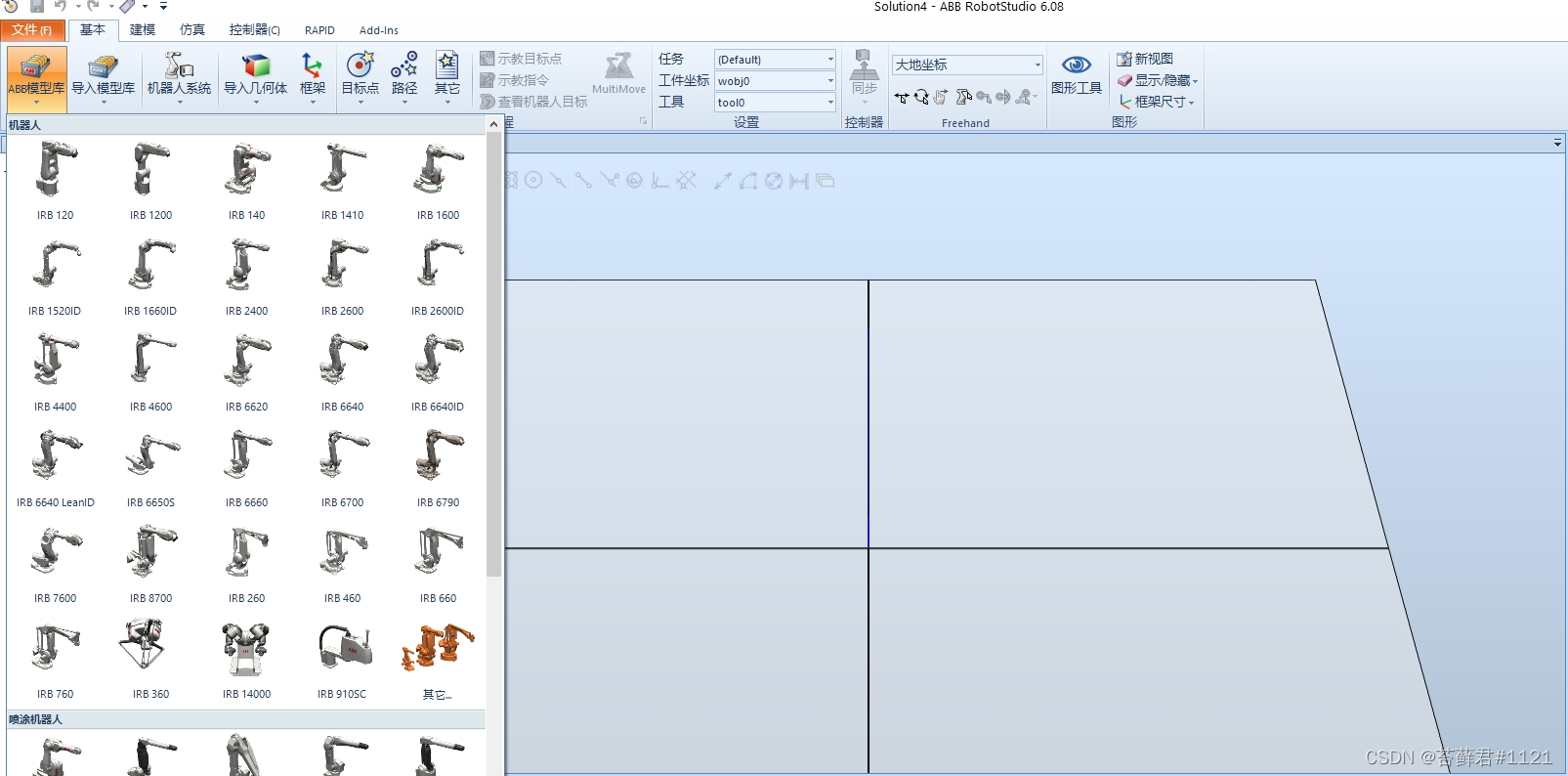

- 选择实际的型号。
3、创建机器人系统

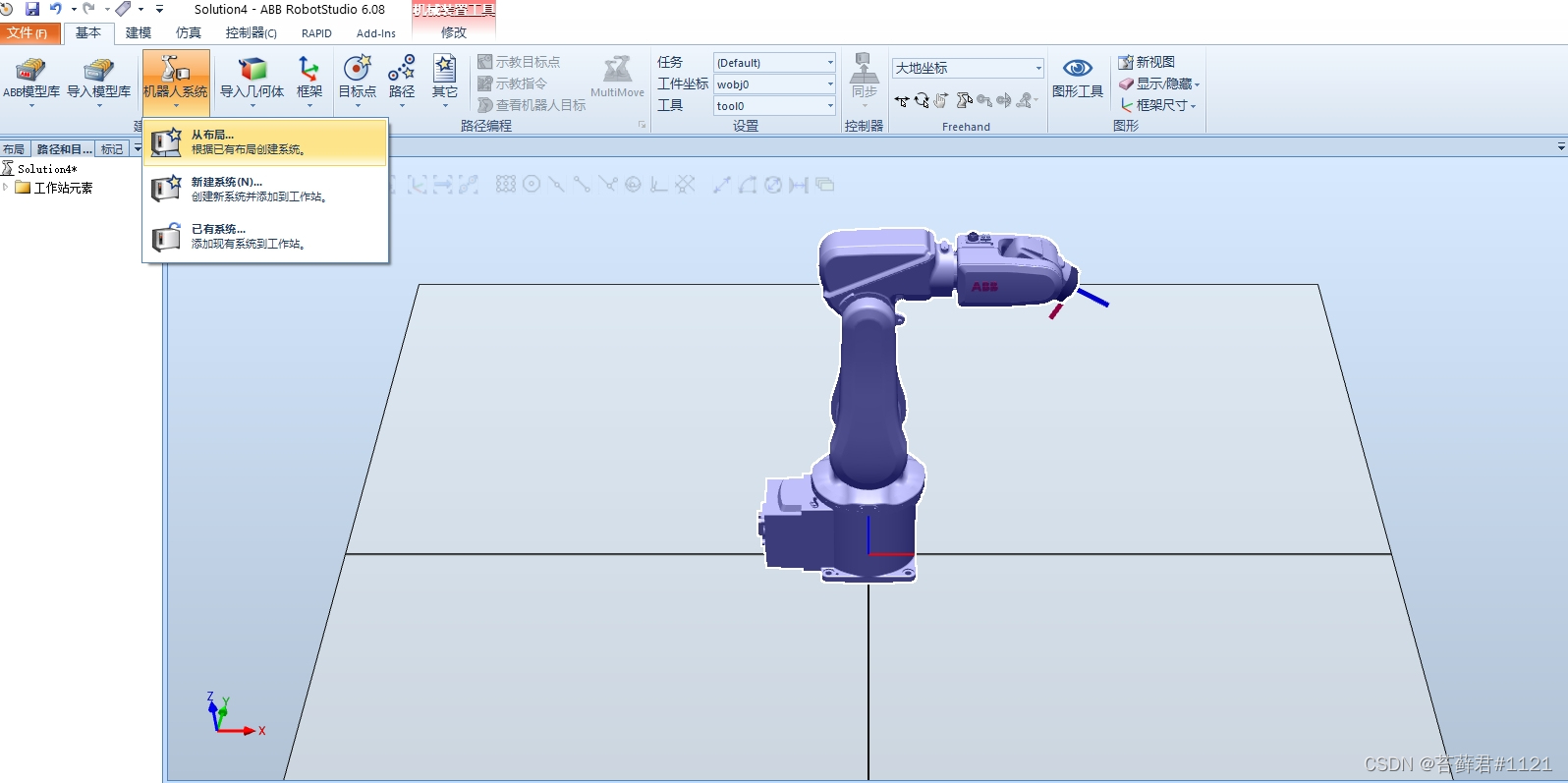

点击根据已有布局创建系统。

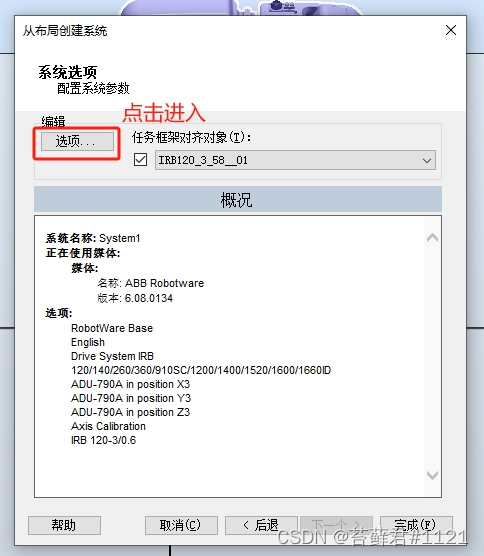

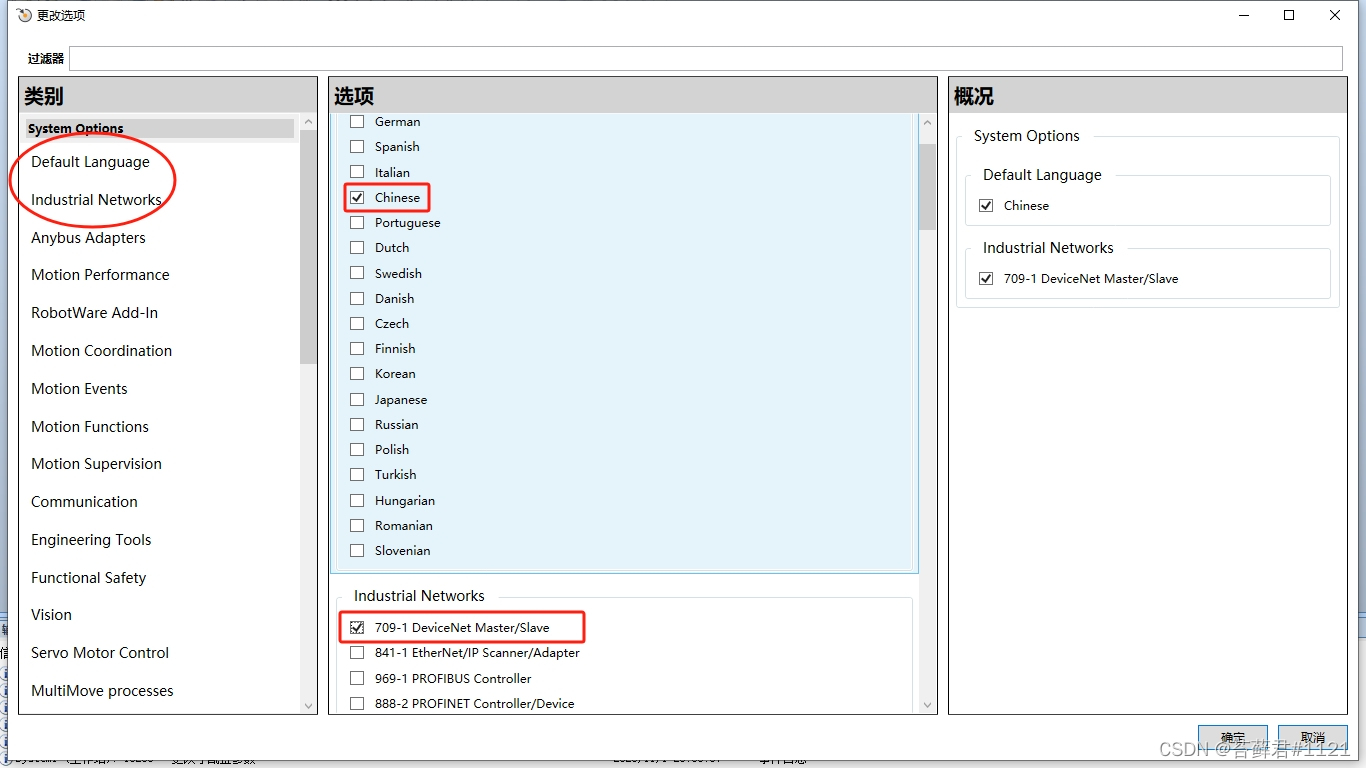

- 注意:进入选项中,在Default Language(默认语言)中取消English、勾选Chinese。在Industrial Networks(工业网络)中勾选709-1 Devicenet Mastre/Slave。(709-1选项可以支持主站和从站,而840-4选项仅支持从站协议)
4、打开示教器

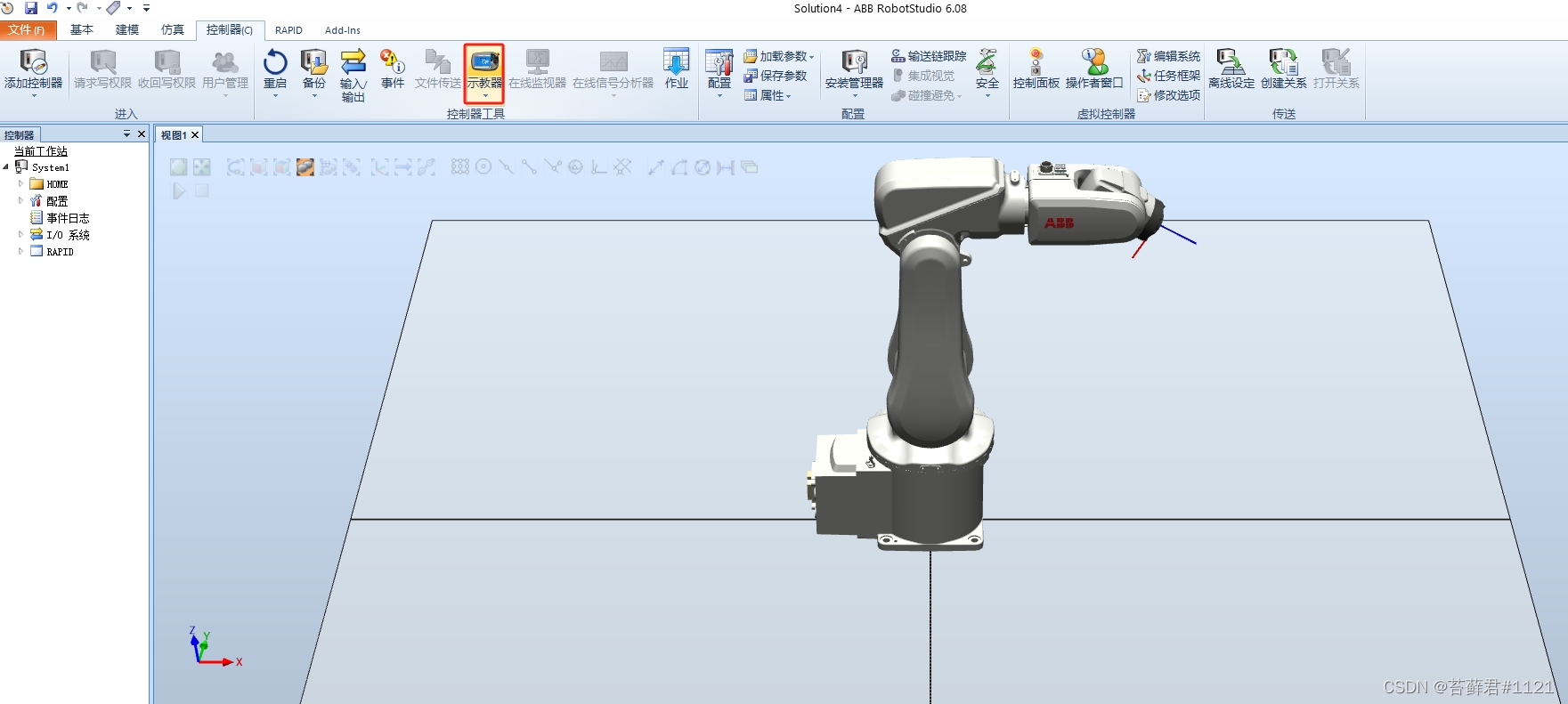

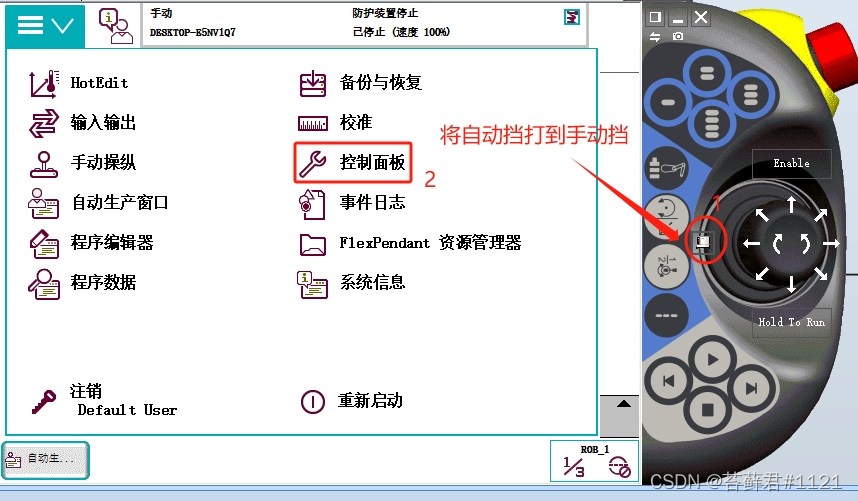

在菜单栏控制器中的示教器,将自动挡打到手动挡进行操作。
5、 配置DSQC652

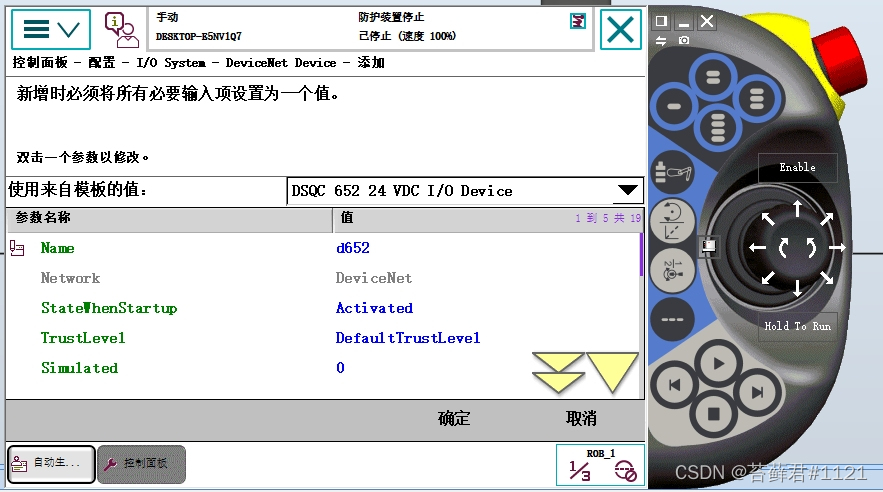

- 打开示教器控制面板→配置→Devicenet Device(扩展设备)→点击“添加”进入IO板参数配置。
- 点击模板↓,选中模板d652。
- 将模版中的值修改为如下:
- Address(地址)修改为10
- vendor ID(供应商标识)修改为75
- product code(产品代码)修改为26
- device type(设备类型)修改为7
- connection type(连接类型)修改为change-of-state(cos)(状态变更)
- connection output size(连接输出大小)修改为2,
- connection input size(连接输入大小)修改为2
最后确定重启即可。
根据知乎用户 技成培训 的文章《如何在ABB机器人示教器中配置DSQC652》 如果是虚拟系统可以在新建系统时选择,709-1 Devicenet Mastre/Slave。(https://zhuanlan.zhihu.com/p/647527036)
