【开源项目】X-TRACK源码分析

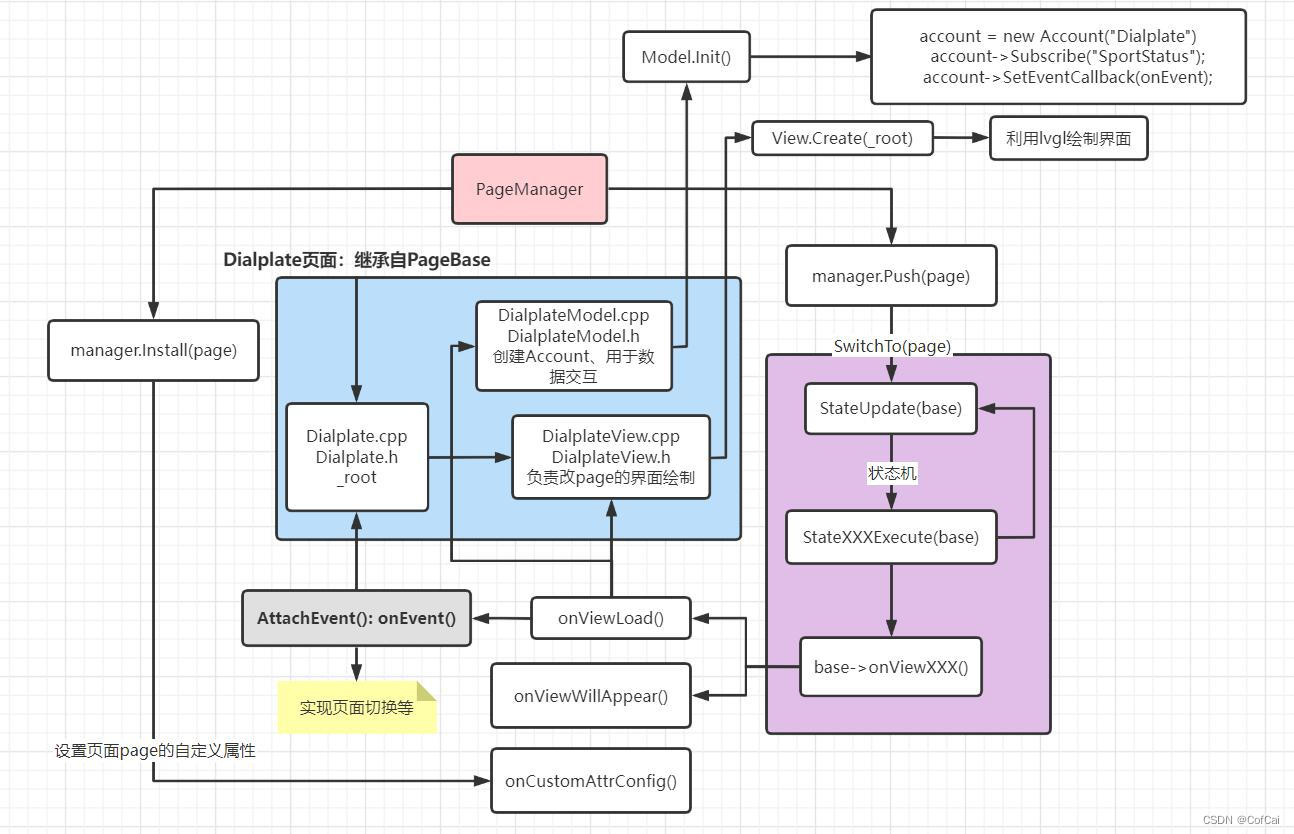

processon框架图

X-TRACK阅读笔记

整体架构

APP-HAL-HARDWARE

USER/APP/Common/HAL下的HAL文件声明HAL的接口，具体实现在App/HAL/下或者Simulator/LVGL.Simulator/HAL/下

Main函数：

HAL::HAL_Init();
lv_Init();
APP_Init();	// 重点

APP_Init函数：

static AppFactory factory;
static PageManager manager(&factory);
DataProc_Init();
manager.Install("LiveMap",     "Pages/LiveMap");

在此函数中，有两个重点：一是定义PageManager，并对页面进行管理；二是初始化DataCenter，实现数据的传递。

理解要点： X-TRACK将App/Common/DataProc下的每个DP_XXX，以及App/Pages/下的每个页面都视为一个Account。（这些Account会在DataProc_Init()中被定义，被DataCenter所管理）

PageManager框架：

DataCenter框架：

通过manager.Push("Page/StartUp")开始页面的调度

PageManager

需要关心的只有几个方法：

manager.Install("xxx")
manager.Push("xxx") // 将xxx入栈到栈顶，实则会显示xxx页面

APP/Utils/PageManager下实现了PageManager，并提供了几个public接口，包括页面注册：Install(会调用Register), Uninstall；页面调度：Push, Pop,Replace，最终都会调用SwitchTo(PageBase*, bool, PageBase::Stash_t*);

在SwitchTo()中会

1. 调用StateUpdate(_PagePrv), StateUpdate(_PageCurrent)更新页面

PageManager的其它方法不用特别关心，其内部使用了状态机进行页面的切换。我们只需根据App/Pages/下的模板Template定义我们自己的页面。模板的结构是：

自定义页面：

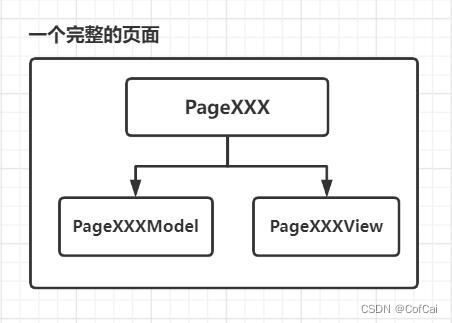

初略的页面框架：

详细的页面框架：

实现如下onViewXXX()函数：

virtual void onViewLoad() {}  /* Page load start */
virtual void onViewDidLoad() {}  /* Page load end */

virtual void onViewWillAppear() {}/* Page appear animation start */
virtual void onViewDidAppear() {}  /* Page appear animation end  */

virtual void onViewWillDisappear() {}/* Page disappear animation start */
virtual void onViewDidDisappear() {} /* Page disappear animation end */

virtual void onViewUnload() {}  /* Page unload start */
virtual void onViewDidUnload() {}  /* Page unload end */

问题

1. App/Pages/Dialate/*中的Dialate.*, DialateModel.*, DialteView.*分别有什么用？特别是Model与View。

View应该是创建并管理页面各个wigdet的，由View.Create(lv_ojb_t _root)可知，_root充当该页面的根节点，其它的各个lv组件都是_root的子节点，如btn、label等。

Model是用于获取数据的

2. 搞懂页面之间的消息传递机制（或者页面的数据怎么从硬件上获取到的？）

每个页面类/对象有一个方法Update()，其会更新页面上的各个数据，它会在onTimerUpdate()中被调用，又会被onViewDidAppear()中被使用（创建一个定时器）

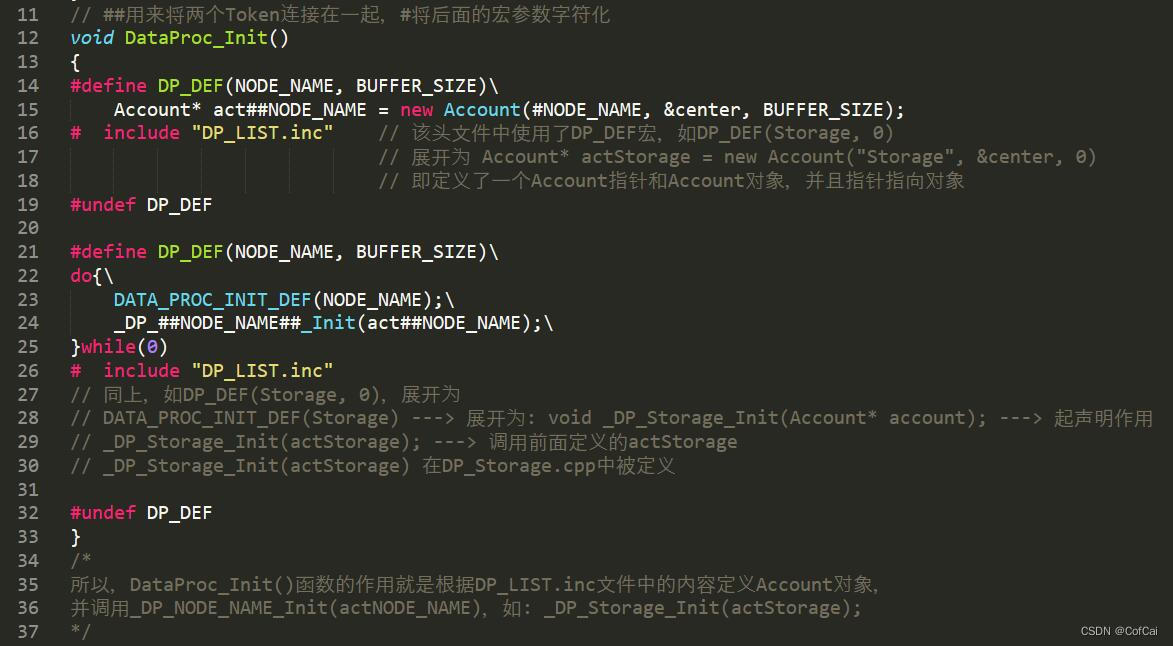

3. DataProc.cpp中DataProc_Init()函数内的宏


订阅-发布机制的核心：每个人都有一个账户，有一个代理。每个账户要设置一个事件回调函数onEvent()，供Pull(), Notify()调用，但会传入不同的事件类型，比如Account::EVENT_SUB_PULL和Account::EVENT_NOTIFY。

数据分发机制有点没懂：相关代码：DataProc.cpp, DataCenter.*, Account.*

Account对象的Pull(pub,data,size),Notify(pub,data,size)函数都会调用pub->priv.eventCallback(pub,para)。

而在App/Common/DataProc/下的每个DP_XXX.cpp都包含一个account对象，其会在DATA_PROC_INIT_DEF(Clock)中调用account->SetEventCallback(onEvent)设置事件回调函数。而在回调函数中，就可以通过判断传入的参数，返回订阅者需要的数据（通过调用HAL层提供的接口）。

此外，DialplateModel::Init()中也会创建account，并像上面一样，设置回调函数。

页面的分析

以Diplate页面为例

StatusBar

在任何页面都显示，不会被遮挡，因为位于lv_layer_top()层

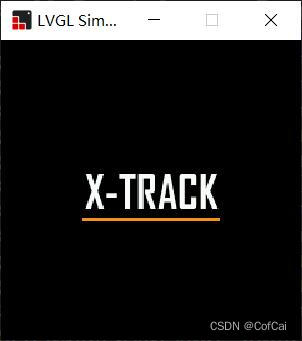

Startup页面

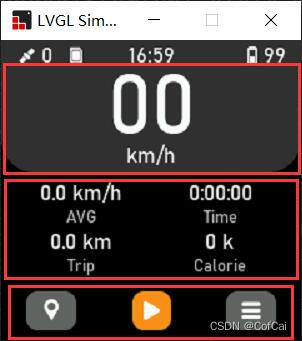

Dilaplate页面

void DialplateView::Create(lv_obj_t* root)设计页面的布局，及动画设置

页面的布局

BottomInfo_Create(root);
TopInfo_Create(root);
BtnCont_Create(root);

动画的设置

核心：成员lv_anim_timeline_t* anim_timeline;

通过宏定义ANIM_DEF定义多个动画：lv_anim_timeline_wrapper_t类型

调用

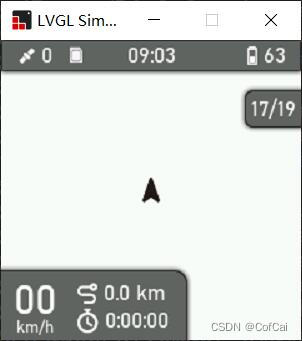

LiveMap页面

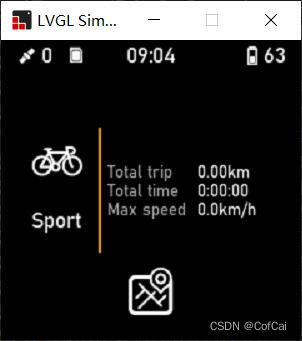

SystemInfos页面
