PBM模型学习(四)相界面设置及相间相互作用力

最新推荐文章于 2024-01-29 09:46:13 发布
最新推荐文章于 2024-01-29 09:46:13 发布
阅读量811 收藏 4
点赞数
分类专栏： PBM模型学习 文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44386973/article/details/135835644
版权
本文详细介绍了PBM模型中的相界面设置，包括颗粒选择、相界面浓度设定，以及不同直径参数的选择。同时，讲解了相间相互作用力，如曳力、升力等，并讨论了交换系数在质量、能量和动量传递中的角色。着重提到了曳力模型，如Schiller and Naumann Model和Symmetric Model的应用场景。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.相界面设置

  1. 是否需要勾选颗粒：Granular; 勾选就是固体颗粒，不勾选就是液滴或者气体； 是否需要相界面的浓度设置：Interfacial Area Concentration；

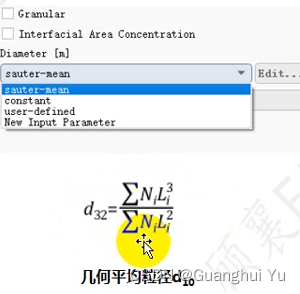

  2. 此处为直径，索特平均，sauter-mean；设置；
    在这里插入图片描述
    这里：
    Diameter
    sauter-mean:索特平均粒径
    constant:常数
    user-defined:自定义函数
    New Input Parameter: 参数输入
    前面的bins设置后，这里默认会变为sauter-mean

注意：
只有多相流模型选择Eulerian或者Mixture(勾选slipvelocity)模型才会出现Granular、Interfacial AreaConcentration
Diameter设置气泡、液滴或颗粒的直径。若Mixture模型没有使用滑移速度时，此输入是一个特征长度尺寸

针对气泡：
勾选：interfacial area concentration

了解本专栏 订阅专栏 解锁全文 超级会员免费看
