操作系统基础：03 操作系统启动

操作系统启动过程深度剖析

一、课程导入与boot set回顾

好，我们开始学习第三讲。在这一讲中，我们将全面且深入地讲解操作系统启动的全过程。本讲承接上一堂课，上堂课我们介绍了操作系统启动的首个部分 ——boot set。现在我们先来简单回顾一下 boot set 的主要工作，同时换个思路思考它在启动流程中所承担的关键任务。

计算机启动时，操作系统最初存储在硬盘上，而计算机的工作依赖于取指执行，这就要求代码必须处于内存中。所以，操作系统启动的首要任务就是将其从磁盘载入内存。如果不把操作系统载入内存，计算机就无法读取和执行其中的指令，操作系统也就无法正常运行。这就如同厨师没有菜谱就无法做菜一样，因此计算机一上电，就应将磁盘上的操作系统读取到内存里并妥善放置。

这一关键任务起始于 BIOS。BIOS 会将存储着 boot set.s 程序的引导扇区读入内存。boot set.s 程序在被读入内存后，会读取并加载 setup 等后续部分的操作系统代码。它先读入 set up，接着在屏幕上显示 “loading system” 的 logo，之后调用 13 号中断，把操作系统后面的 system 部分也读入内存。至此，操作系统成功进入内存，boot set 完成使命，接下来执行权交给 set up。

二、set up的关键作用与操作

（一）set up在启动流程中的重要地位

上一课结束时，boot set将执行权交给了set up。接下来的核心内容就是set up，它在操作系统启动过程中起着承上启下的关键作用。set up是一段汇编程序，采用汇编语言编写是因为其能够严格控制程序执行内容，不像c语言需编译后才能确定执行结果，且有时c语言的执行过程并不完全受人为直接控制。目前操作系统启动过程仍需精细控制，尚未完成，set up的工作至关重要。

（二）获取物理内存大小

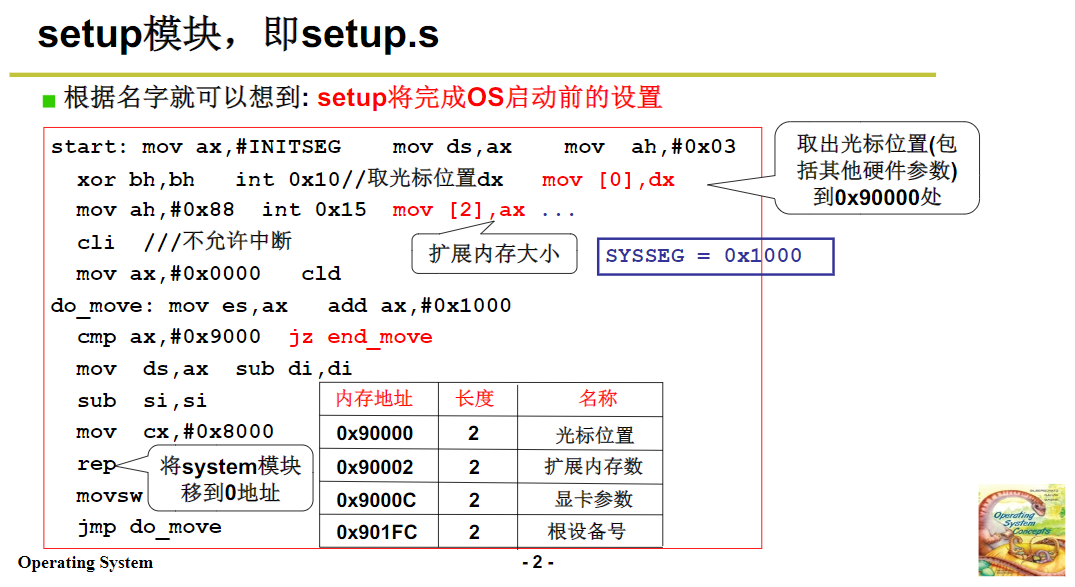

我们采用上一课的方法，挑选部分关键代码详细解读。其中，int 0x15指令尤为重要。它的作用是获取物理内存的大小，具体操作是使用该指令作为参数，通过int 0x15（15号bios中断）获取内存大小，获取的值存放在ax中，紧接着ax被赋给一个偏移量为2的内存地址处（当前所有段都指向9000，实际是把9000左移四位再加2，即90002这个地址处存储扩展内存的大小）。这里涉及间接寻址。

计算机在英特尔刚推出pc机时，仅有一兆内存，后来人们把一兆之后的内存称作扩展内存。如今，内存规格多样，常见的有1g、4g等。在开机时，获取并保存系统内存大小至关重要。因为操作系统负责管理计算机硬件，内存是其中极为重要的部分，管理内存的关键第一步便是清楚知晓内存的大小。这就好比家庭分地，只有清楚自家土地面积，才能合理耕种，否则可能种到别人家地里。而且不同机器的内存大小可能不同，所以操作系统必须明确内存容量，才能有效管理。

（三）移动操作系统代码

set up还进行了一个移动操作。先是将si和di清零，然后进行移动，移动长度由cx决定。从代码可知，ax先置零后赋值，ds的值为9000。根据之前所学，ds、si和es、di协同工作，把从9000开始的一段内容，也就是整个操作系统代码，全部移动到零地址处。

此时，从零地址开始就是操作系统的内容。如果操作系统原来存放在7c00处，这样移动会不会影响正在执行的set up呢？答案是肯定的。所以之前要从7c00处上移一段空间，目的是给操作系统代码留出存放空间。之后，操作系统核心代码就固定在零地址处，而诸如word、ppt、qq等应用程序则存放在操作系统之上。

三、set up与保护模式

（一）进入保护模式的必要性

set up完成上述工作后，即将退出执行阶段，但操作系统的执行不能中断，所以set up最后做了一件至关重要的事——进入保护模式。在16位模式下，cs左移四位加ip最多只能产生20位地址，对应一兆的内存访问空间，这样的计算机性能有限。如今计算机需要访问4g的空间，传统的16位寻址方式已无法满足需求，所以必须切换到32位模式，即保护模式。

（二）保护模式的切换原理

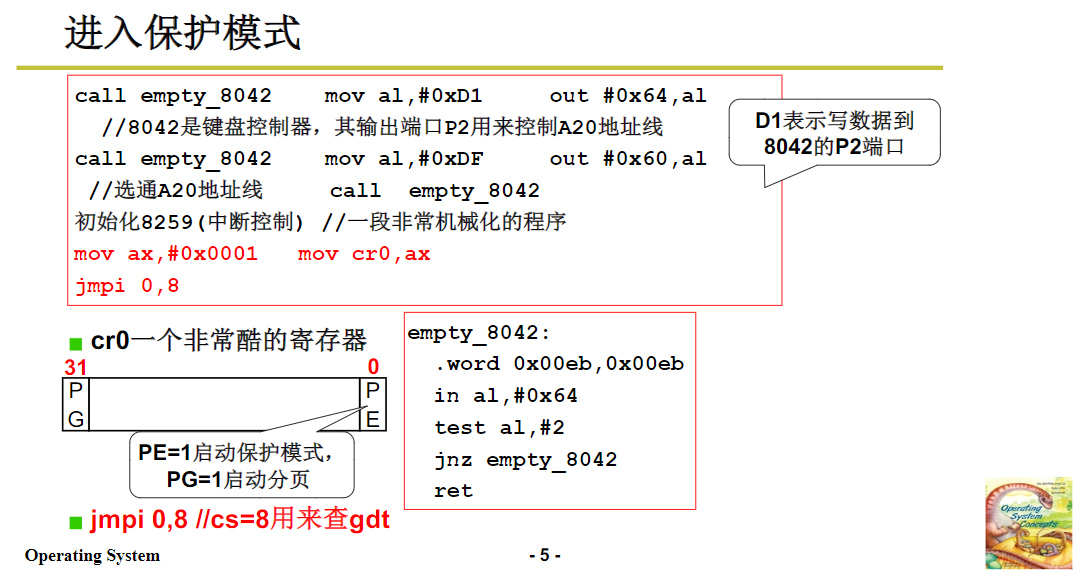

16位模式和32位模式的本质区别在于cpu内部的解释程序不同。以前按照cs左移四位加ip解释地址，现在则需通过另一条电路实现。有一个特殊的寄存器cr0，其最后一位为0代表16位模式（实模式），为1则是保护模式。通过两条指令，将1赋给ax（ax最后一位是一），再把ax的值赋给cr0，cr0的最后一位变为1，cpu就会切换到另一条解释执行指令的电路。

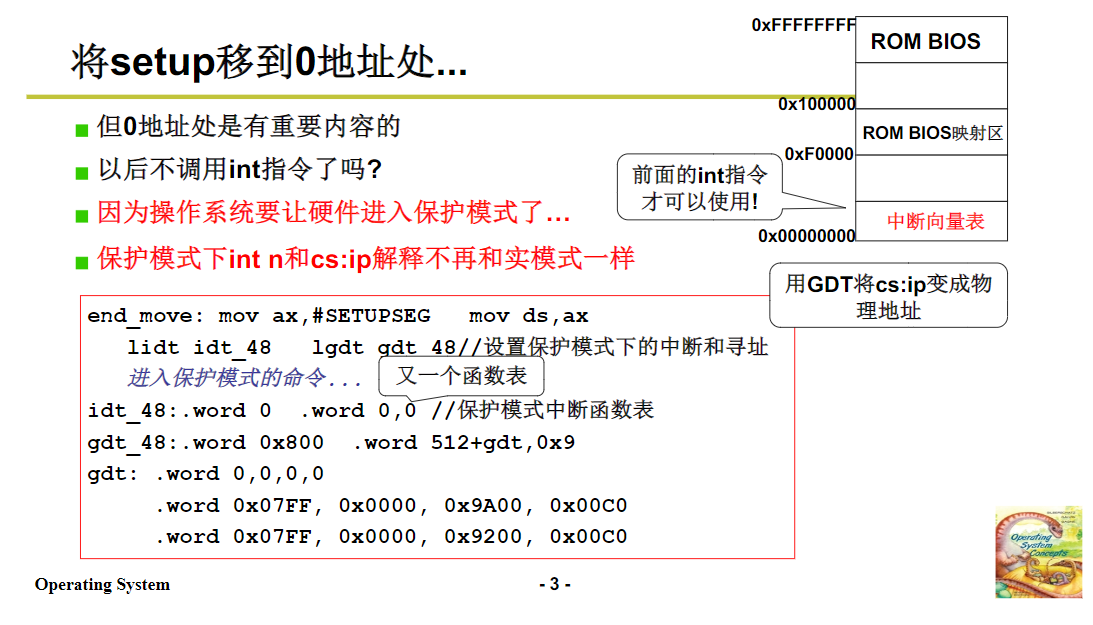

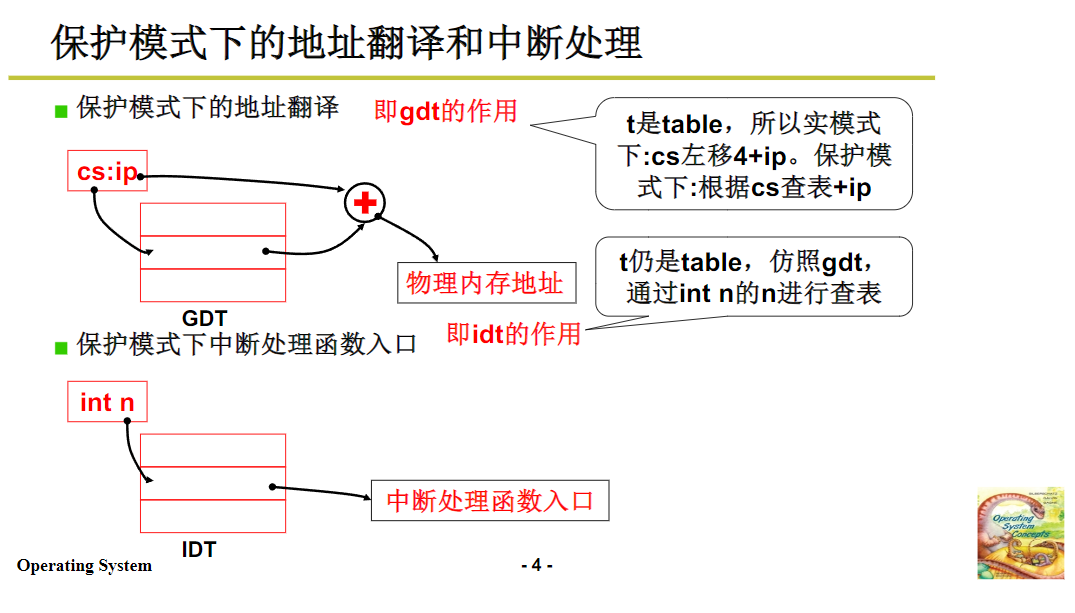

这条新电路涉及一个重要概念——gdt（全局描述符表，global described table或describing table ）。这是计算机硬件（英特尔结构）辅助实现的，目的是生成32位地址，提高计算机执行速度。在保护模式下，cs不再通过左移四位产生地址，而是成为选择子（selector）。以前cs存放地址，现在存放查表的下标（索引），真正的段地址存放在表项中。例如cs等于8，就是去选择gdt表中的一个表项，从该表项取出地址，再与ip偏移相加，产生32位地址。所以，要使这套机制正常工作，必须有gdt表，而set up的重要任务之一就是初始化gdt表。

（三）gdt表的初始化及作用

gdt表的每个表项通常由4个16位的word组成，所以每个表项是64位。寻址以字节为单位，之前提到的8对应的就是这样一个表项。通过几条指令的配合，就能初始化gdt表。

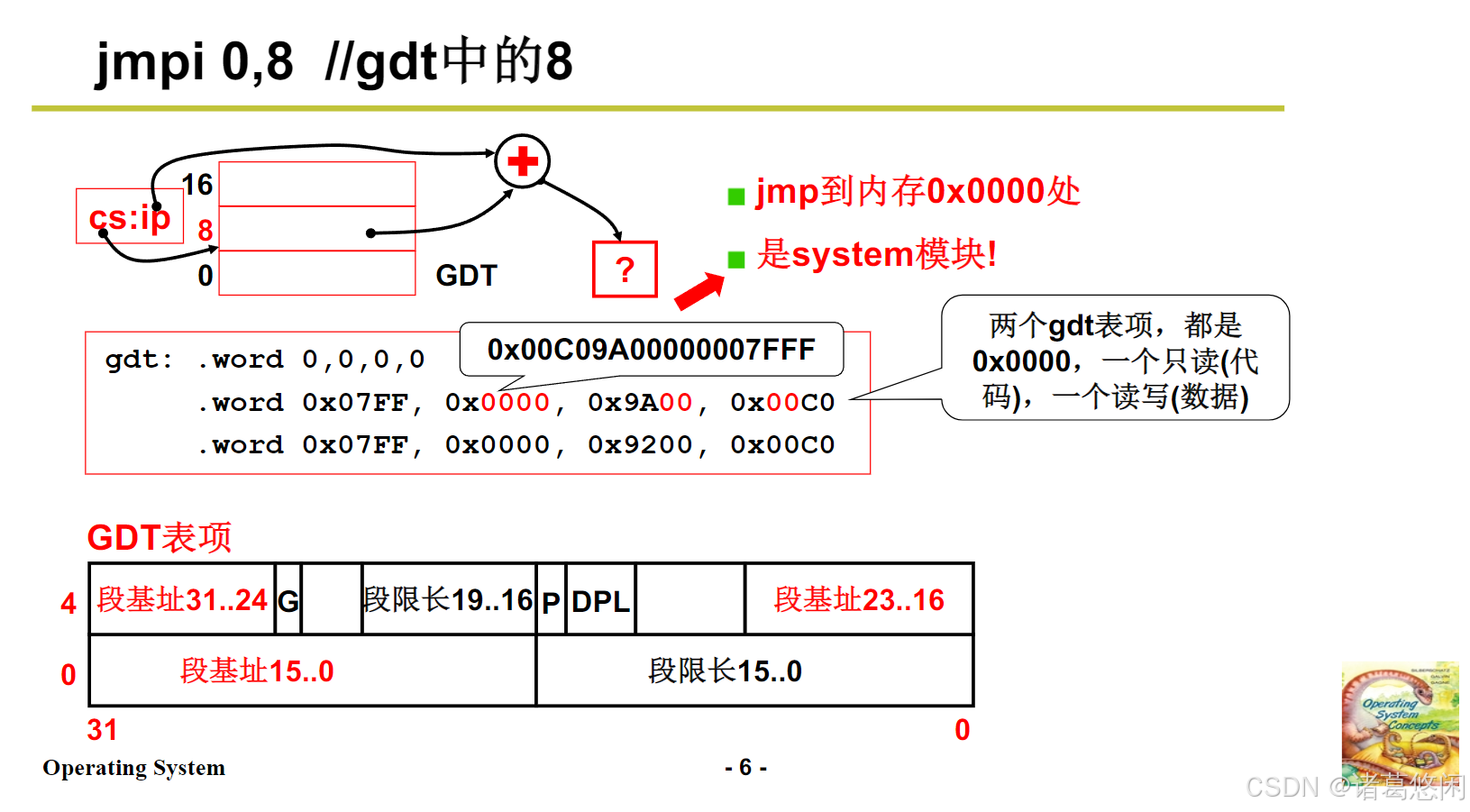

接下来，我们用 cs 等于 8 去查全局描述符表（GDT），需要明确查出来的结果，因为它决定程序的跳转执行位置。

GDT 表项内容由硬件规定。从结构看，表项共八个字节，可分段理解。像第 4 位关联段基址 31…24 等信息，第 0 位关联段基址 15…0 等信息 。从具体 gdt 定义的一些数据项，如 .word 0,0,0,0 等可知，有两个 GDT 表项值为 0x0000 ，一个用于只读（存代码），一个用于读写（存数据）。

从 GDT 表取出基值为 0 ，结合 jmpi 0,8 指令（8 是 GDT 索引 ），因 cs 取出基值为 0 ，加上指令中偏移量 ip 也为 0 ，得到地址为 0 地址。

此前 system 模块已挪到零地址，所以程序接下来跳到零地址执行，至此 set up 工作完成。

有了gdt表，再结合一条指令，即可启动32位模式。此时，工作方式发生变化，cs要到gdt表中查找地址，再与偏移相加。由于表的基址和偏移都是32位，ip也变为32位寄存器，两个32位相加仍是32位，这样就能访问4g的空间。

此外，在保护模式下，中断处理也发生变化，int 0、int 10、int 20等中断要到gdt表项中查找中断处理函数的入口地址，然后跳转执行。

四、system模块与make file

（一）system模块的结构与执行顺序

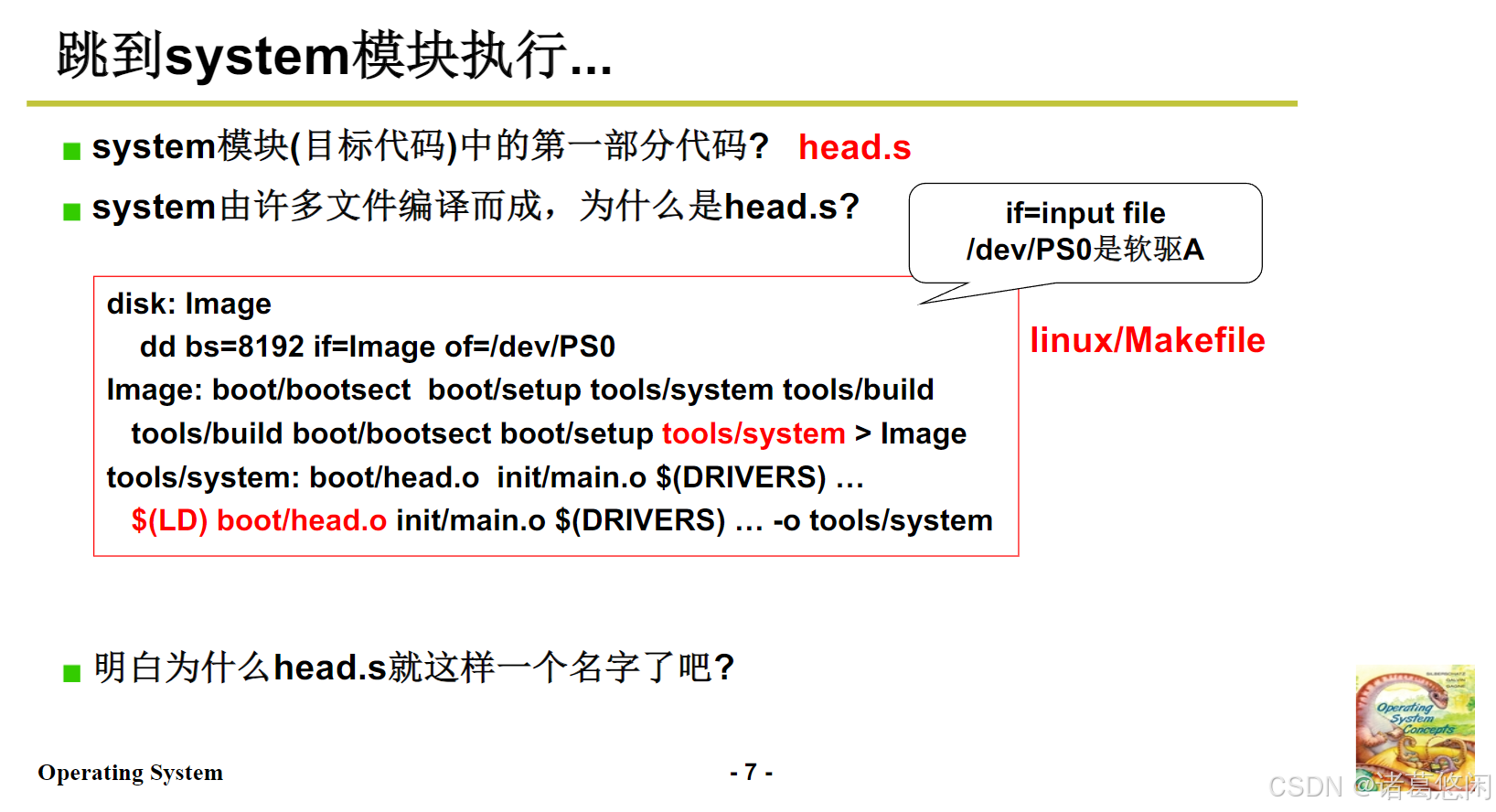

system模块由多个文件编译而成，其第一个段代码位于零地址处。为确保执行的是system的第一个模块，操作系统的编译结构有严格规定：磁盘主引导记录（MBR）的引导程序部分必须是boot set，否则BIOS无法正确读取后续操作系统相关内容；boot set从第二个扇区往后读，读取的是set up，这就要求操作系统第二个部分必须是set up 。所以，我们必须严格控制操作系统的编译结构，这和编写普通应用程序不同。编写应用程序时，使用集成开发环境，通过快捷键（如ctrl f9）就能自动编译，无需操心代码顺序。但编写操作系统时，一切都要自己控制，如果编译结果不符合要求，系统就无法正常工作。

（二）make file的作用与原理

为了控制操作系统的编译结构，我们需要编写make file。make file是一种树状结构，用于将一堆源码生成符合要求的操作系统镜像（image）。image依赖于多个部分产生，其中boot set依赖于boot set.s，set up依赖于set.app.s，同时还依赖于system和build等。当这些依赖项都准备好后，就会执行相应的操作，最终生成image。将image写入磁盘的零扇区，在开机引导时，操作系统就能顺利读入并启动，最终产生桌面，用户即可使用操作系统。

五、从汇编到c函数的跳转及main函数的工作

（一）head.s 函数的工作

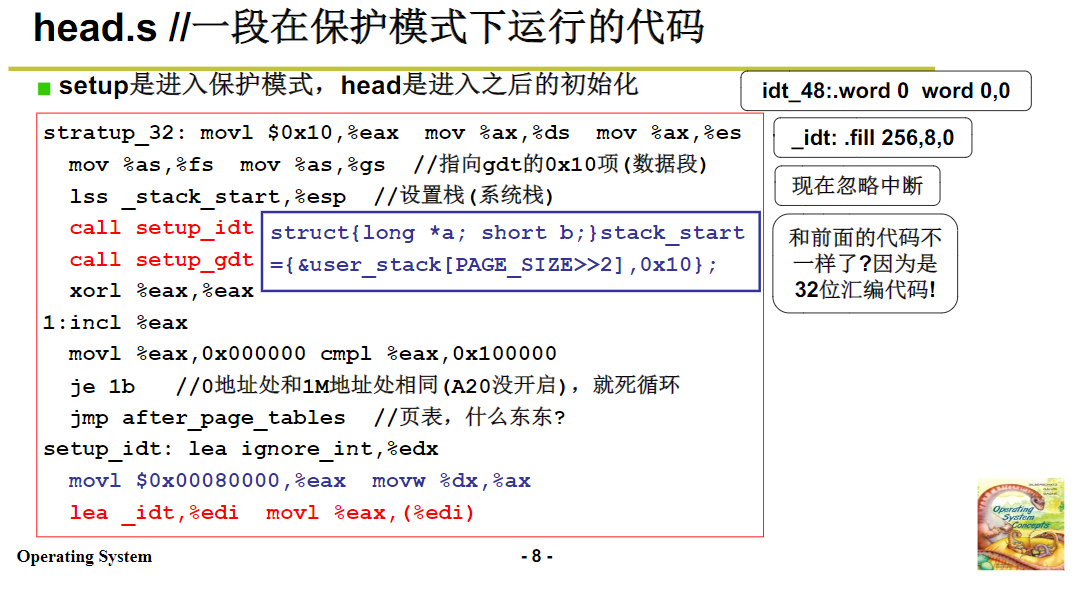

head.s是system中的第一个模块，它的汇编语言与之前的boot set和set up不同，因为进入了保护模式，需要使用32位汇编代码。

head.s 作为 system 的第一个文件，发挥着重要作用。它又一次对中断描述符表（IDT）和全局描述符表（GDT）进行了初始化。此前 set up 建立临时 GDT 表，是为了执行 jmpi 0,8 这种跳转指令 ，实现特定位置的跳转。而如今，操作系统即将真正开始运作，就需要再次借助这些表，重新进行相关设置。

此外，head.s 还涉及诸多其他设置细节，例如开启 20 号地址线，开启后便能够访问 4G 内存。

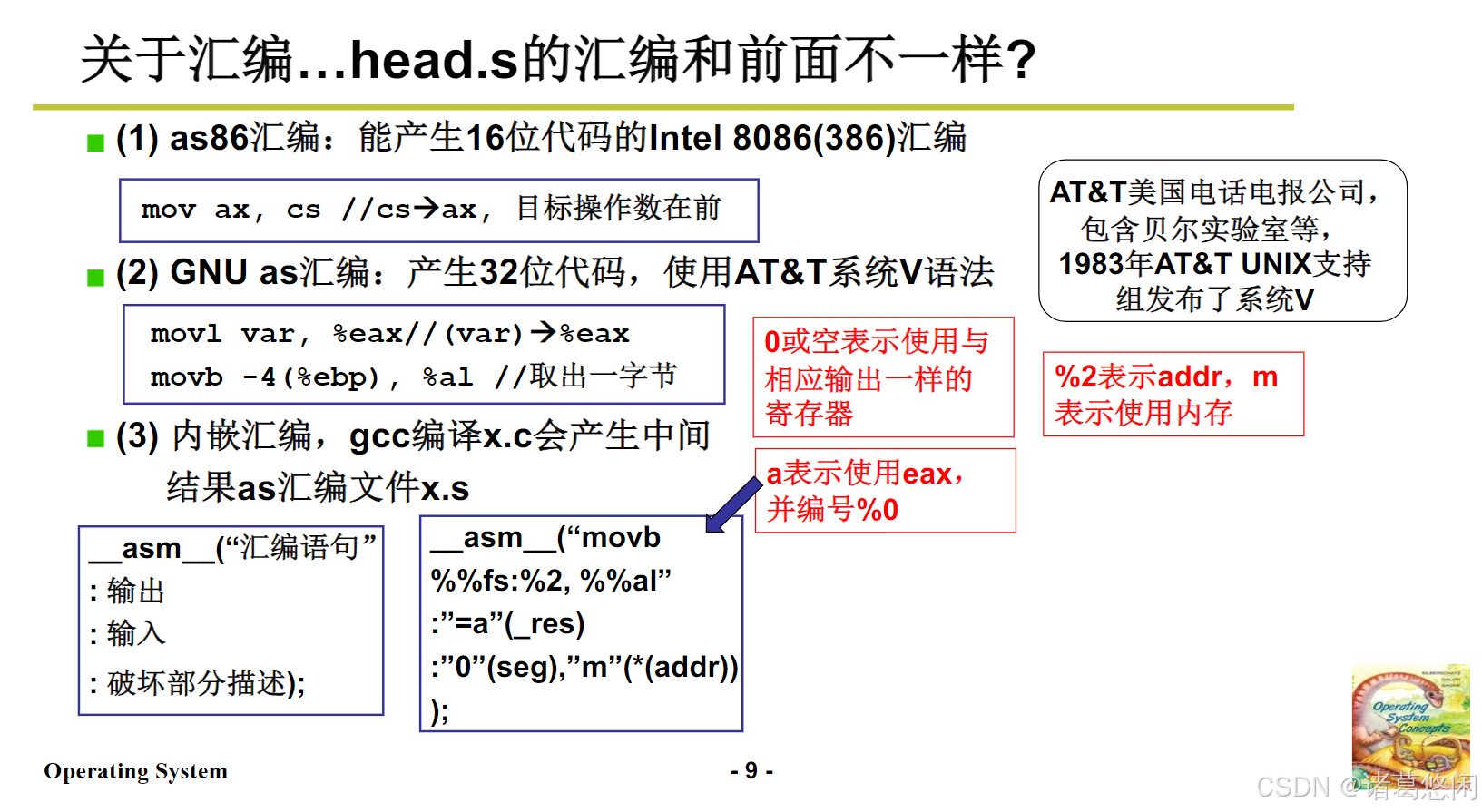

在汇编语言方面，head.s 采用的汇编方式与之前大不相同。此前像 boot set 和 set up 运用的是 16 位汇编，比如指令形式可能是 ex ax （目标操作数为 ax ）。但从现在起，进入保护模式后，要访问 32 位，汇编方式转变为 eax 这种 32 位汇编形式 。操作数的角色也发生反转，之前的源操作数变为目标操作数，反之亦然。

实际上，操作系统在汇编使用上颇为复杂，一共涵盖三种汇编方式。起先是 16 位汇编，用于 boot set 和 set up ；然后是 32 位汇编，像 head.s 以及后续部分程序的汇编代码都采用这种方式 ；还有一种是内嵌汇编，在 .c 文件中，当有些指令需要严格按照特定方式执行时，就会用到。

关于这三种汇编的语法，不会在此处详尽展开。后续用到时会简要讲解，若大家感兴趣，也可自行查阅相关资料。我们应先把握课程核心主线，在实际应用场景中再深入探究这些汇编语法。

（二）从汇编到c函数的跳转实现

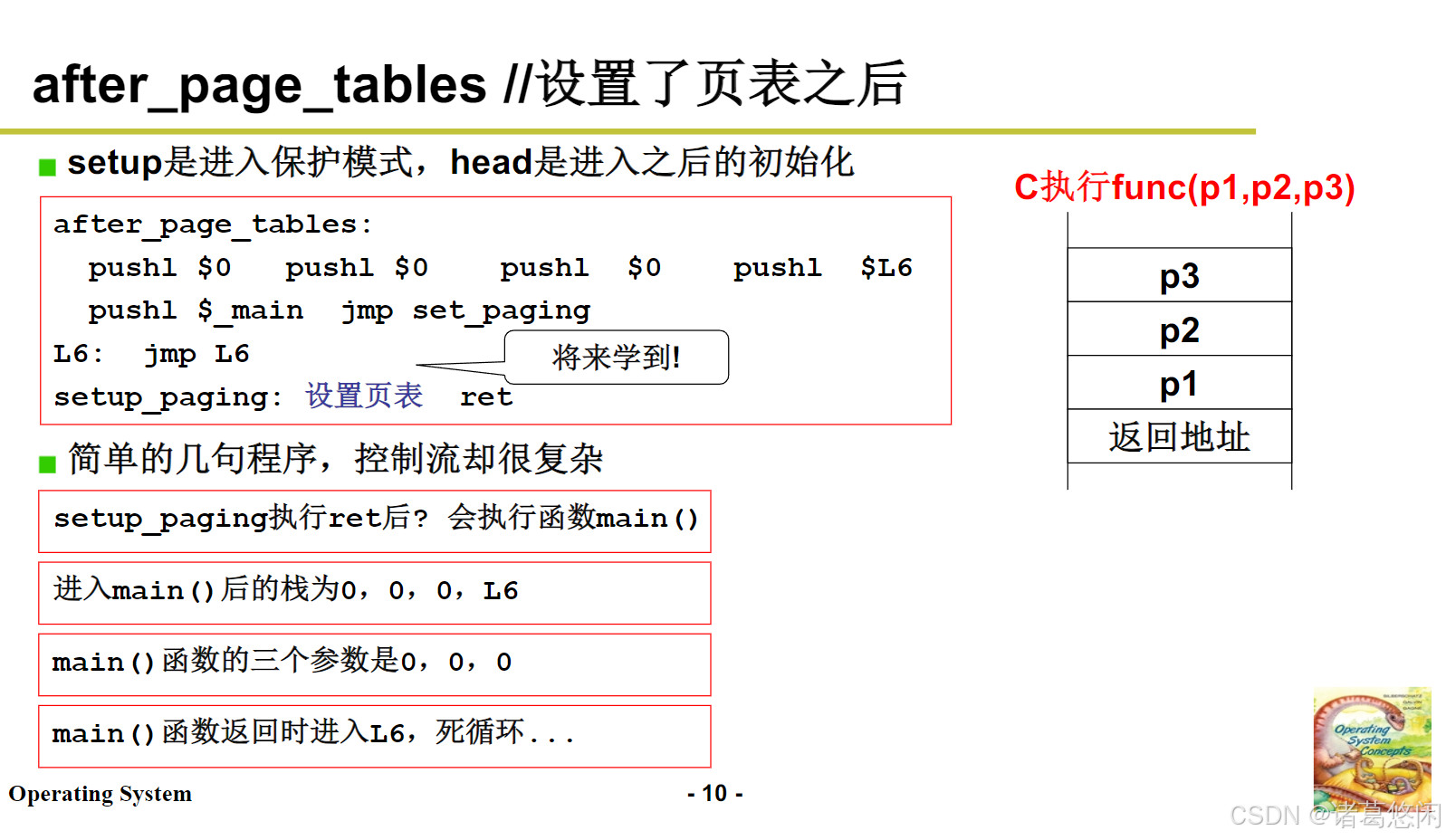

head.s完成一系列设置后，要跳转到main.c执行。从汇编跳到c函数，原理和c函数调用c函数类似，主要依靠栈来实现。在c语言中，当一个函数调用另一个函数时，会先将参数从后往前压栈，然后把被调用函数的返回地址压栈，最后jump到被调用函数执行。被调用函数执行完后，遇到右括号，会执行ret指令，从栈中弹出返回地址，跳转回原来的位置继续执行。head.s跳到main.c也是类似的过程，通过压栈传递参数和返回地址，最终实现跳转。

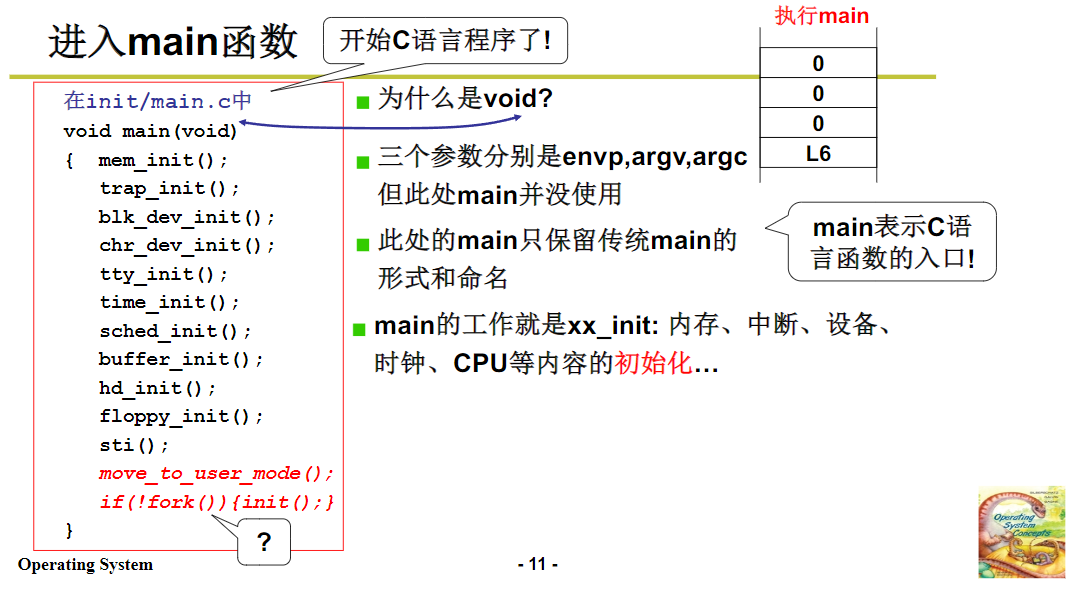

（三）main函数的初始化工作

进入main函数后，会进行一系列初始化工作，如初始化内存、中断、键盘、鼠标、显示器、硬盘等。这里我们以内存初始化为例进行说明。

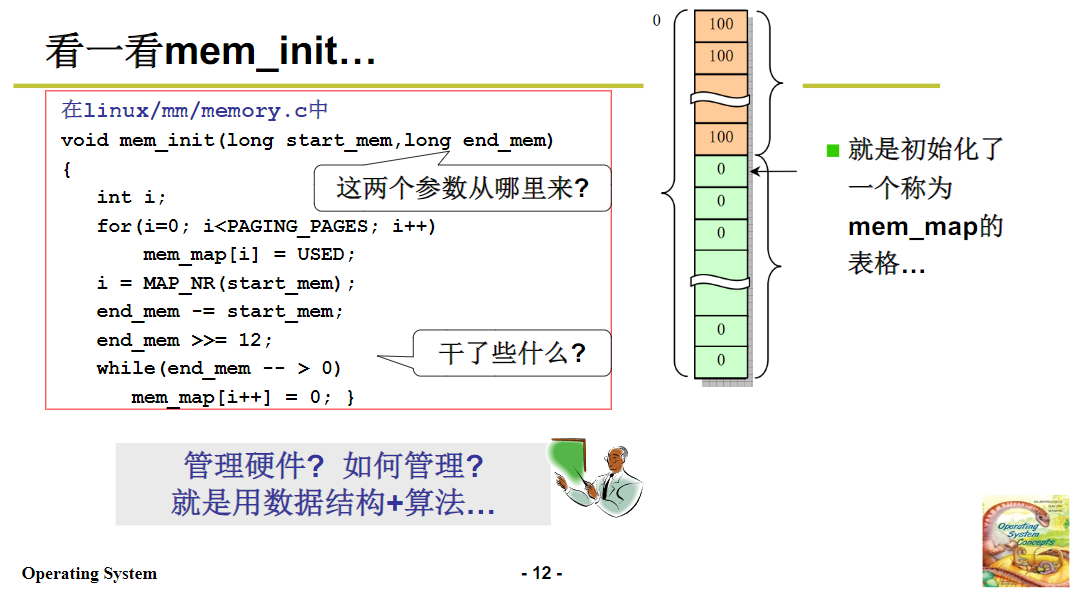

main函数中的mem init负责内存初始化工作，其目的是记录内存的使用情况。通过初始化一个数组（mem_map数组，也可称为mem_map表格）来实现，数组元素为零表示该内存区域未使用。通过循环操作，每次将当前值右移12位（相当于除以2的12次方，即4k），然后将这4k大小的区域置零，以4k为一片进行处理。这与内存管理中的分页概念相关，在后续内存管理部分会详细讲解。这样，内存初始化完成后，就形成了一个表示内存使用情况的表格。

六、操作系统启动过程总结

我们回顾本次和上次课的内容，讲解了boot set、set up、head和main等部分的工作，其中包括main函数中的mem init操作。到目前为止，操作系统的初始化和启动基本完成。操作系统启动主要做了两件事：一是将操作系统从磁盘读入内存，这样操作系统才能进行取指执行，发挥其功能；二是完成初始化工作，因为操作系统要管理计算机硬件设备，就需要针对每个硬件构建相应的数据结构并初始化，set up、head.s、main init、main等部分相互配合，获取硬件参数，初始化关键数据结构，为操作系统管理硬件做好准备。

理解操作系统启动过程对后续学习非常重要。在后续学习中，比如内存管理等内容时，我们会经常回顾初始化时建立的各种数据结构，这些知识将发挥重要作用。
