《操作系统》——输入输出管理

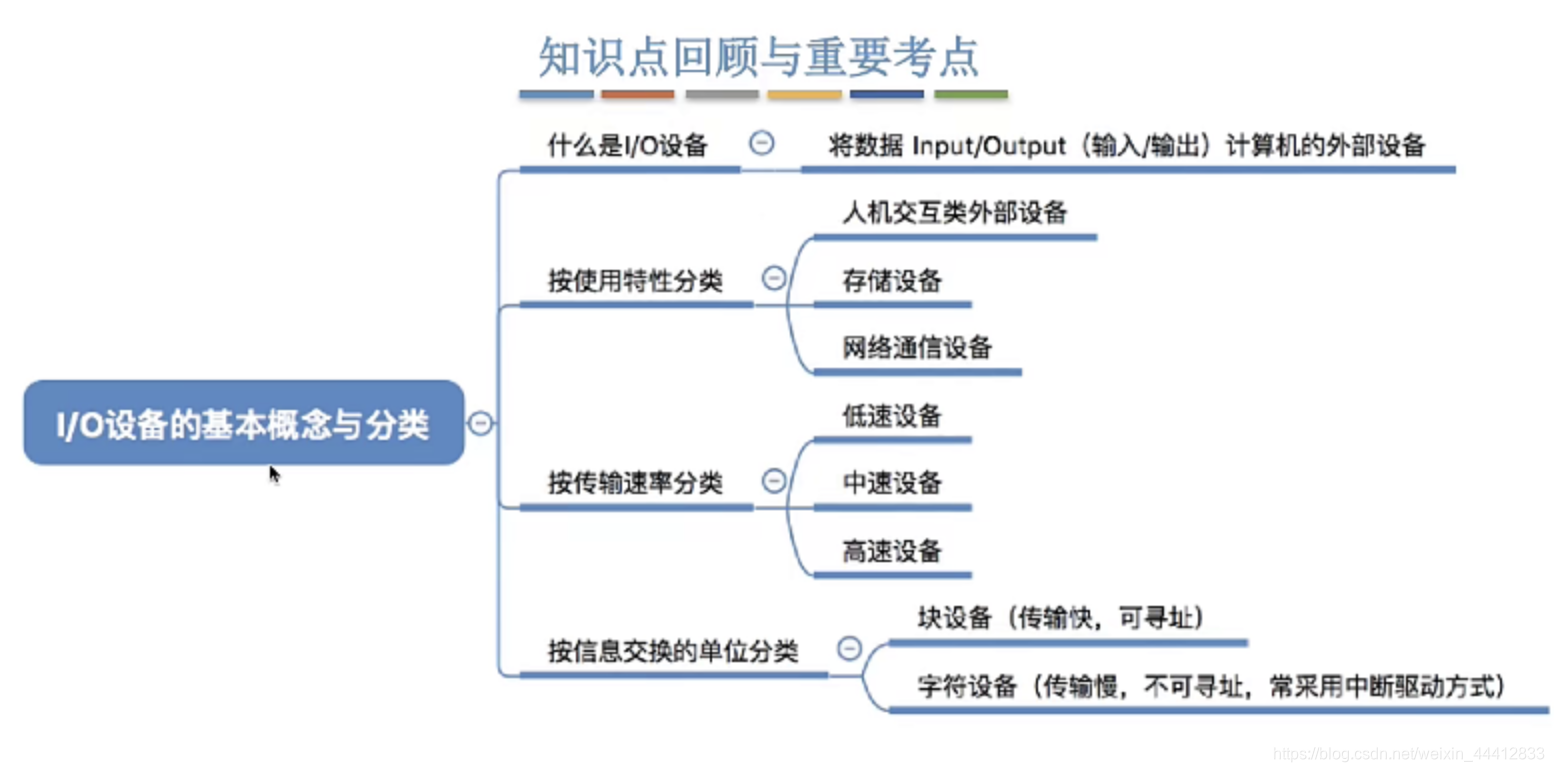

一、I/O设备的概念和分类

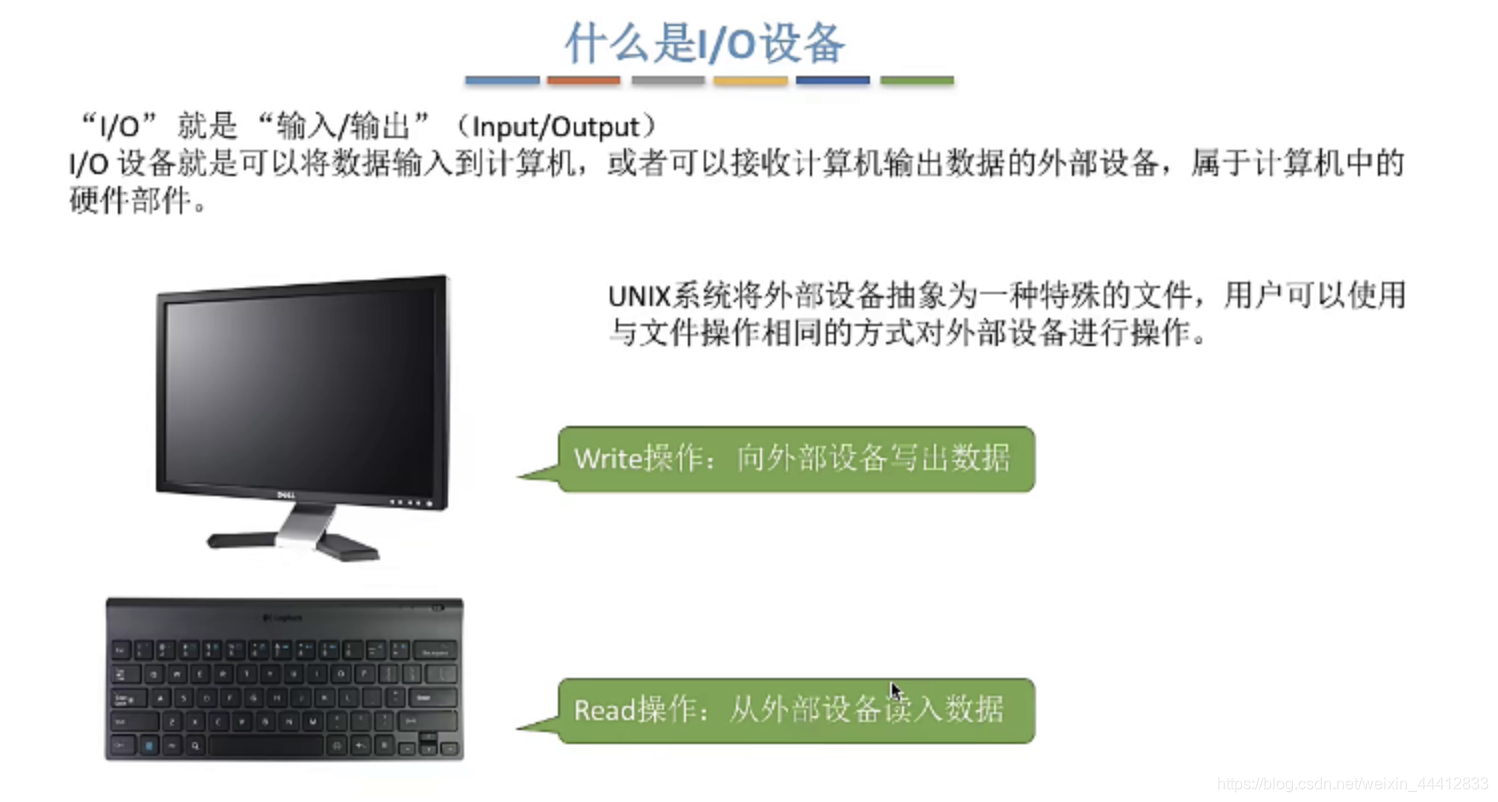

（一）什么是I/O设备

数据的输入和输出设备，与计算机进行数据的交换
读操作：从外部读入数据
写操作：向外部写出数据

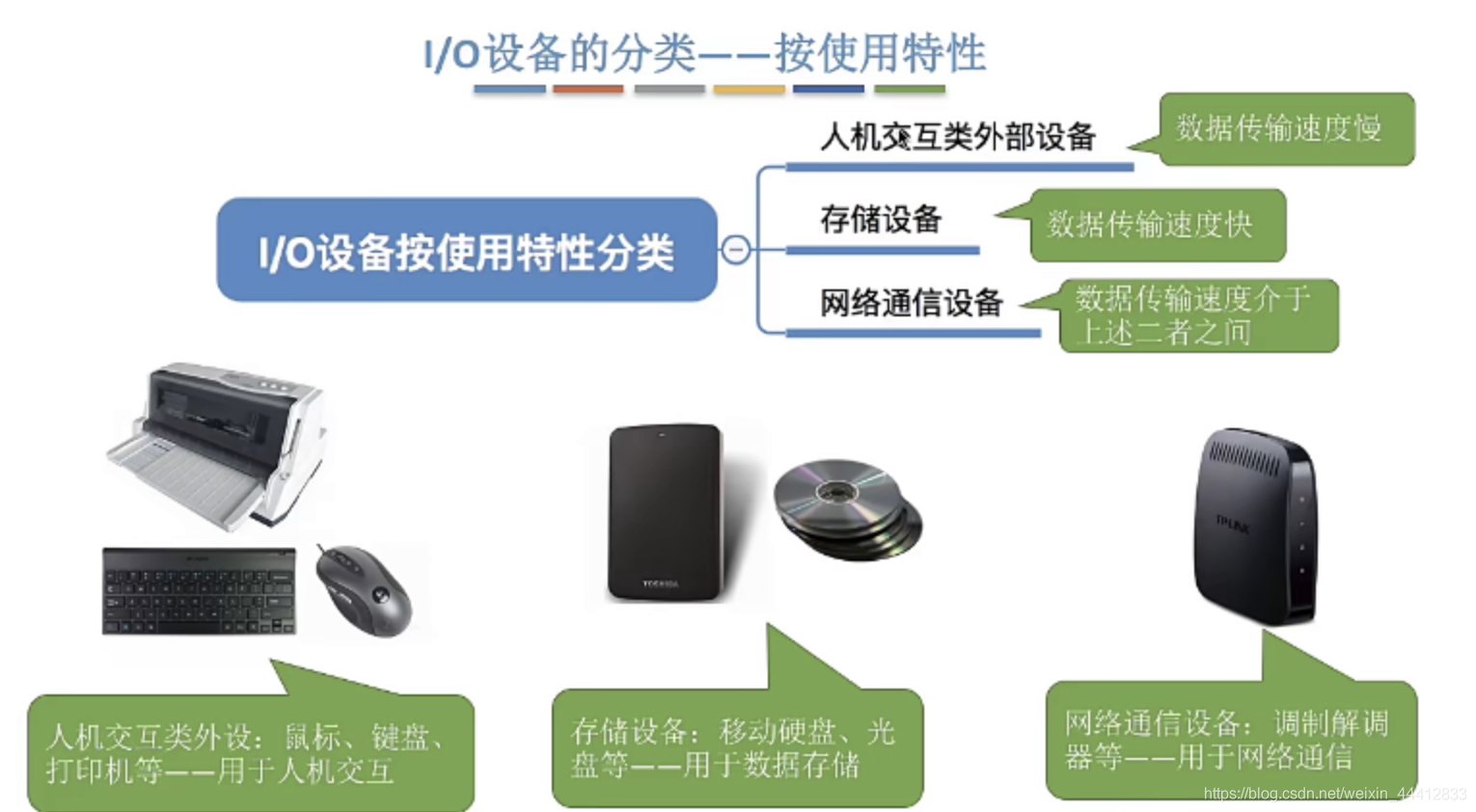

（二）按使用特性分类

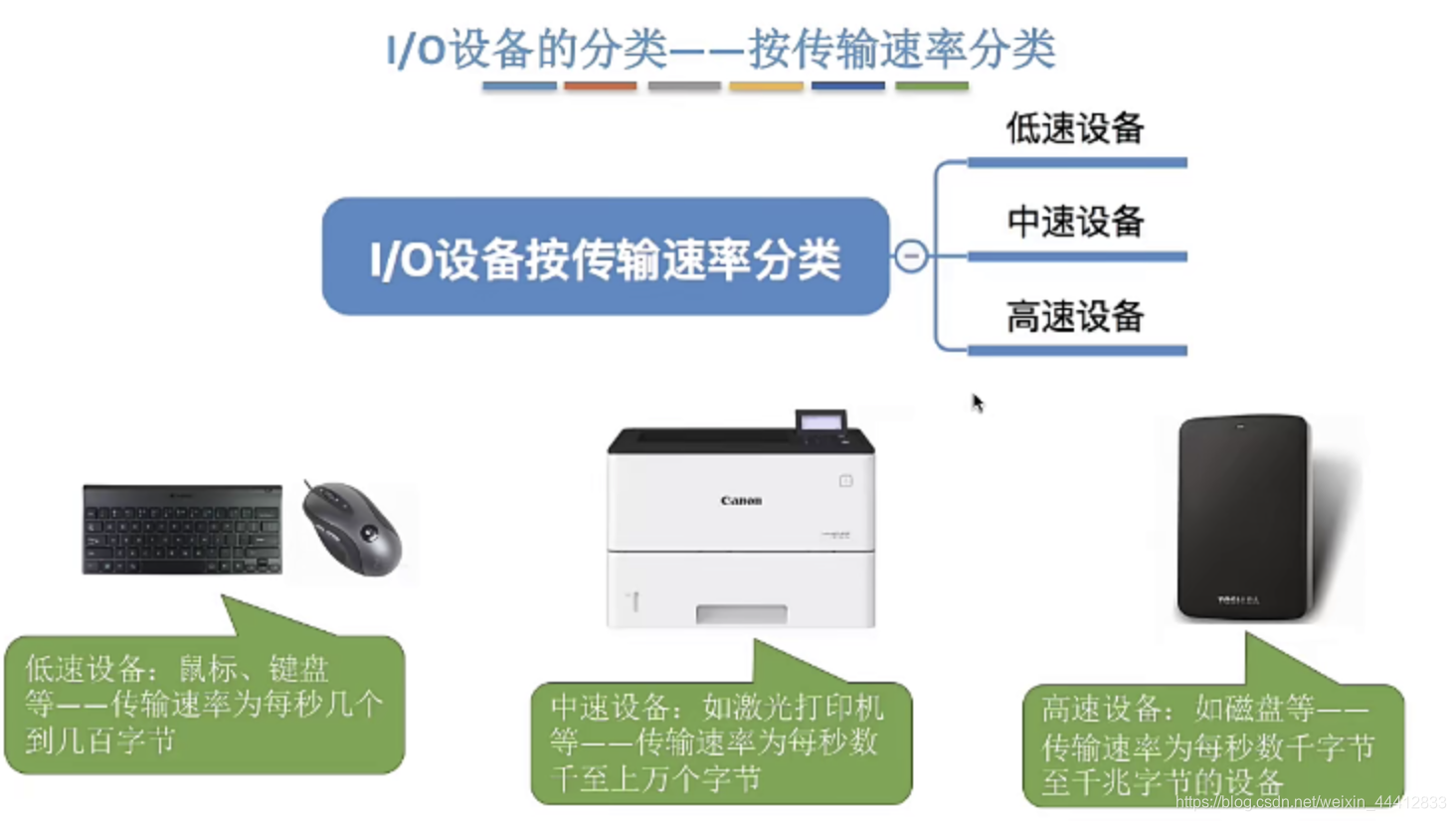

（三）按传输速率分类

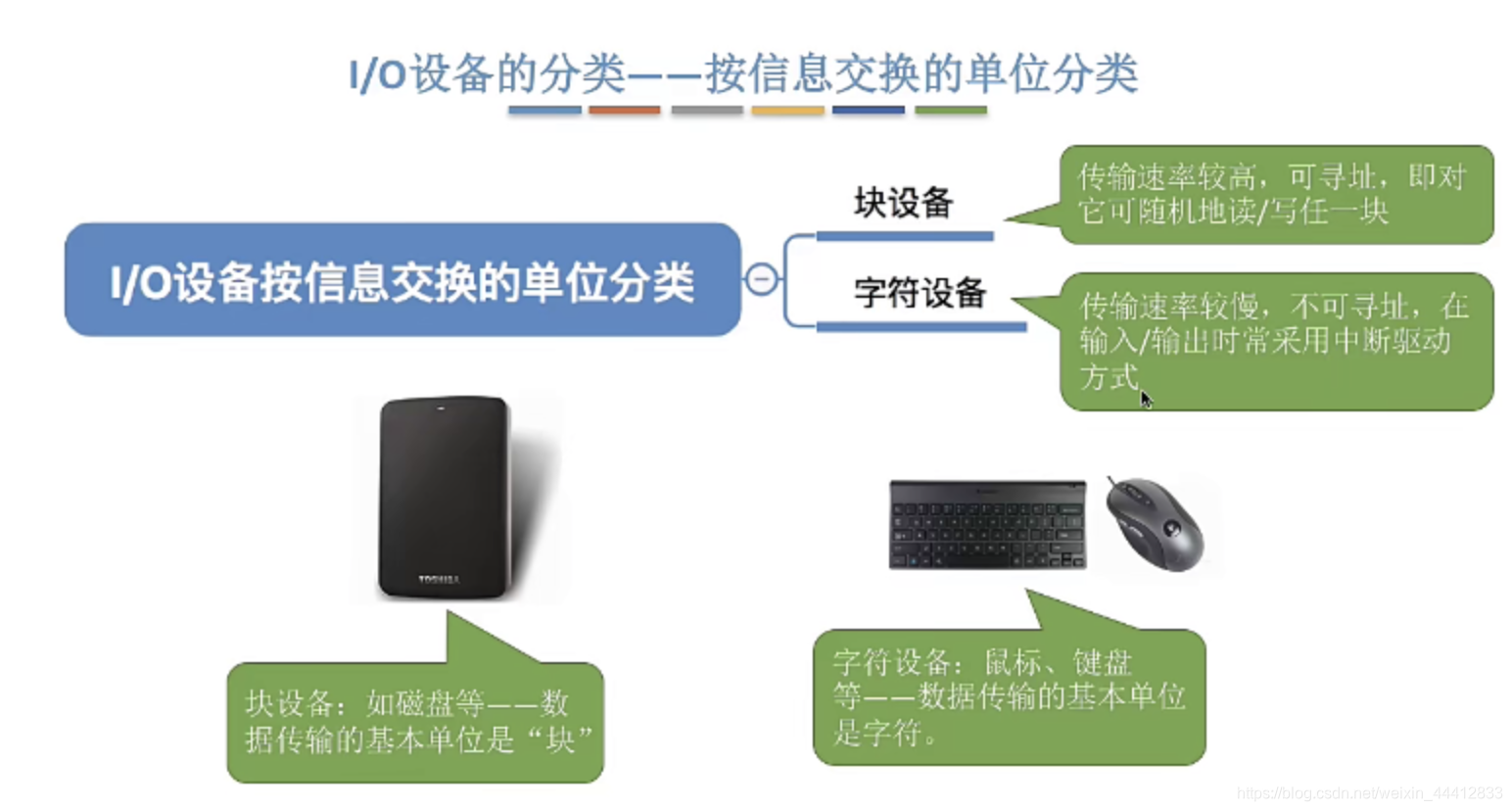

（四）按信息交换的单位分类

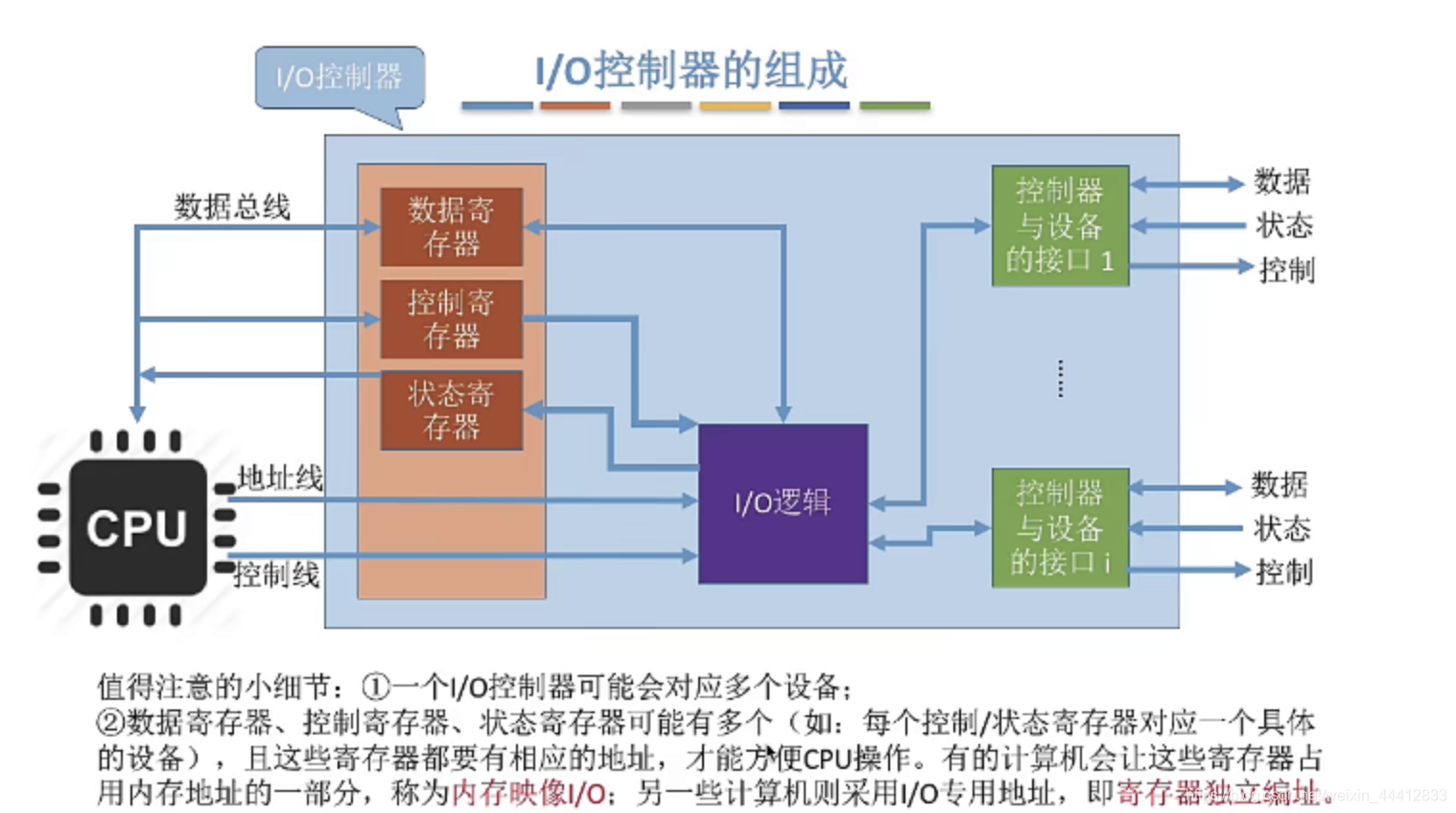

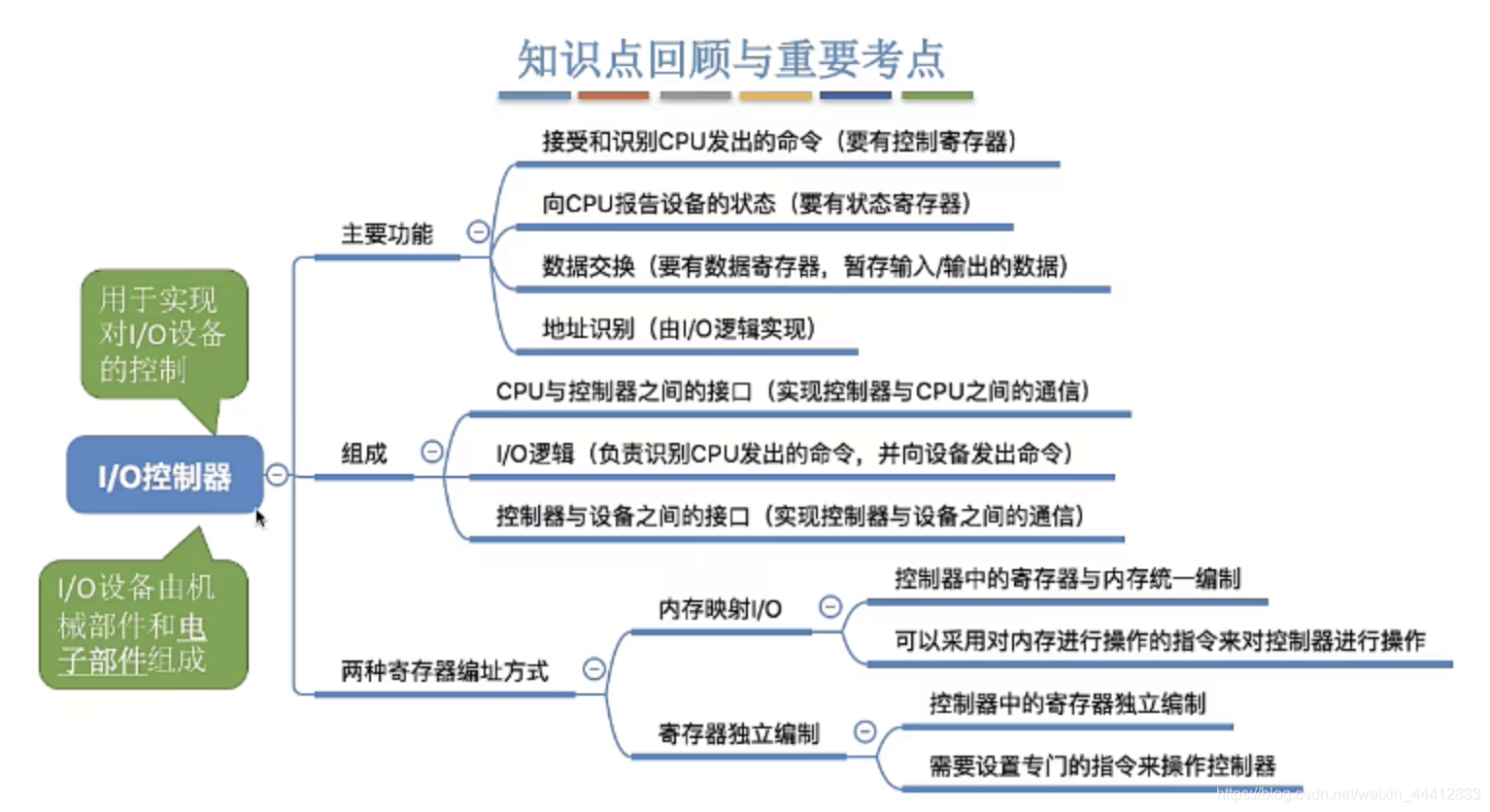

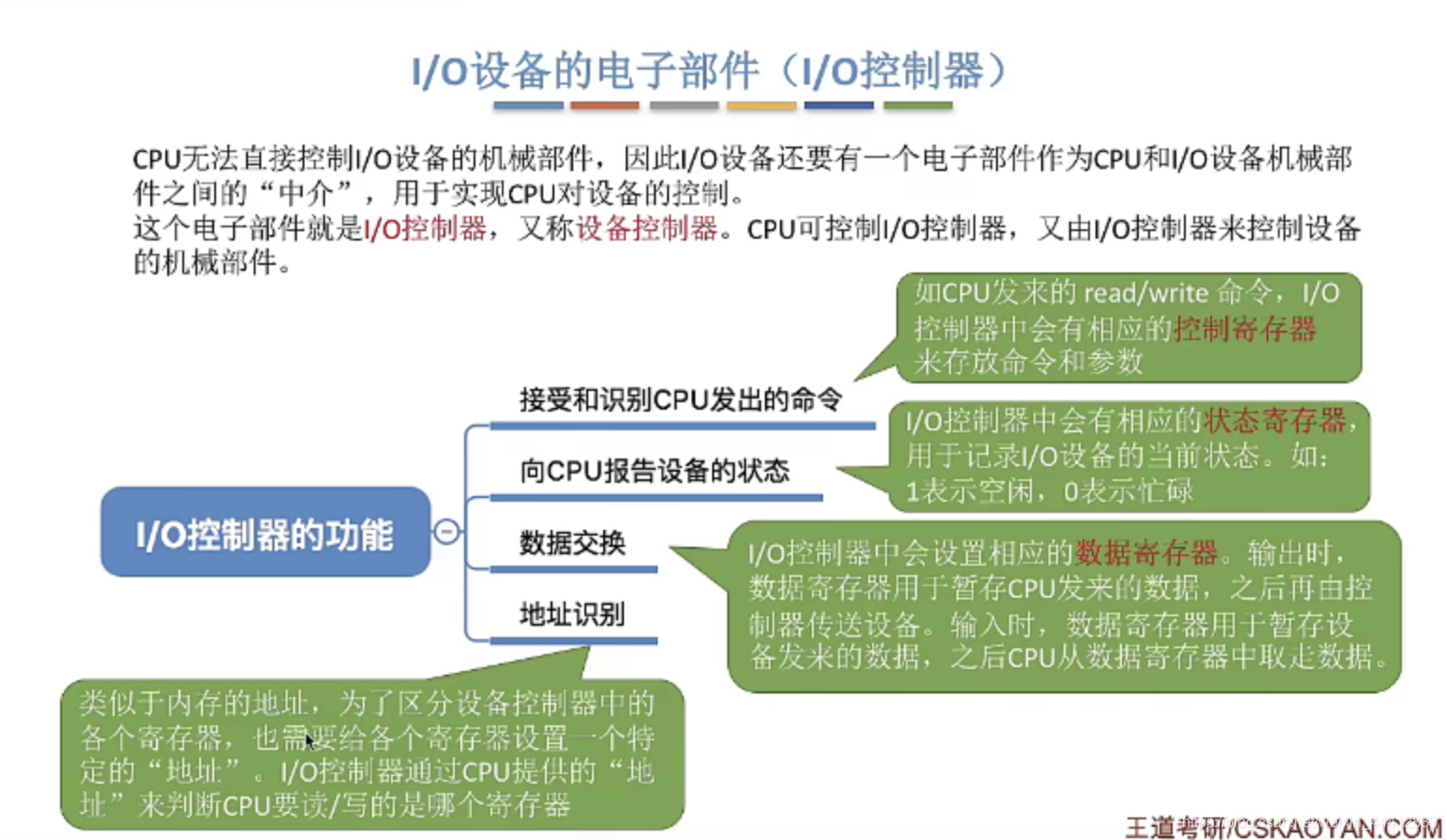

二、I/O控制器（设备控制器）

cpu控制i/o控制器（电子部件），i/o控制器控制设备的机械部件

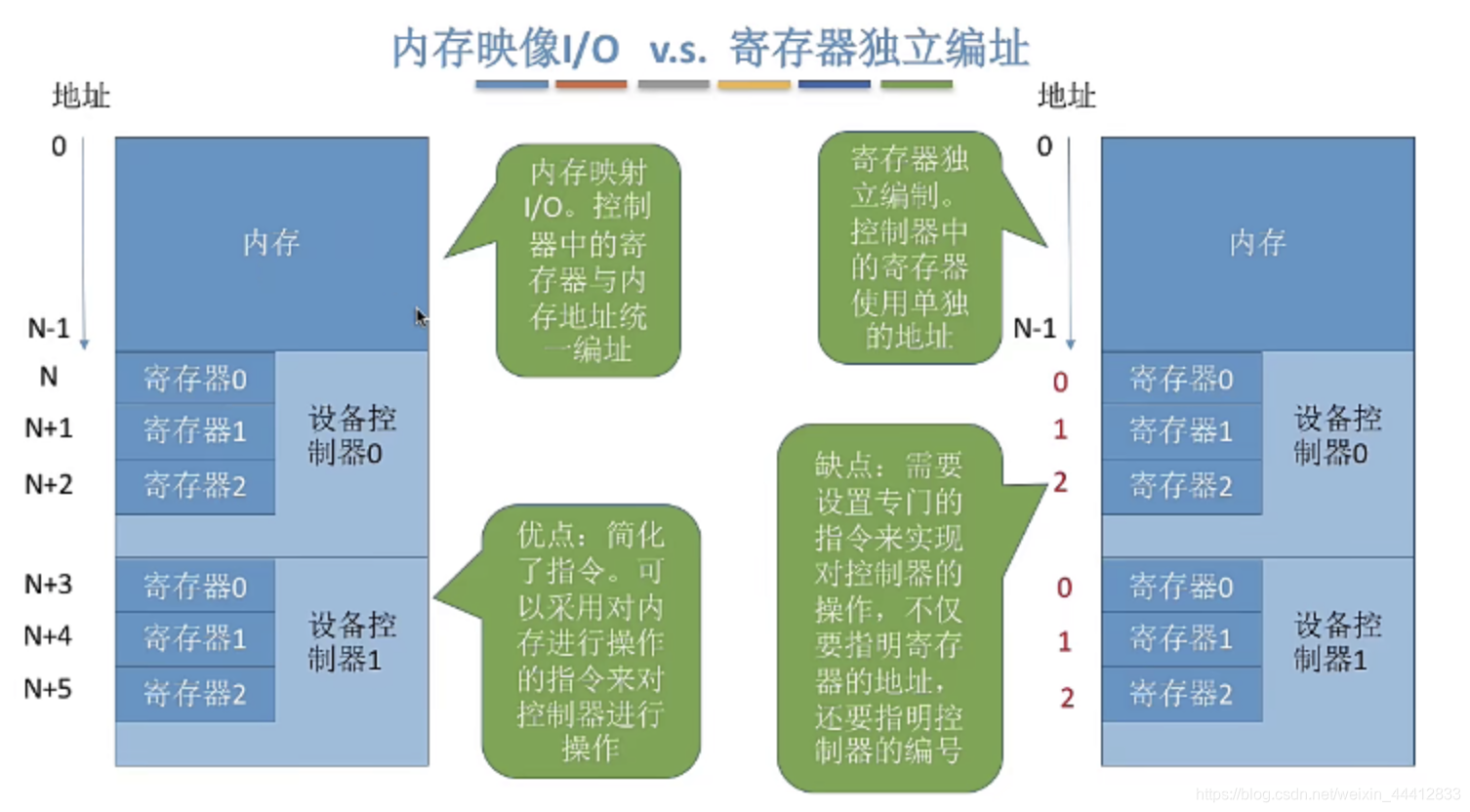

接口中的各个寄存器所连的总线是数据总线，传递的是I/O端口地址

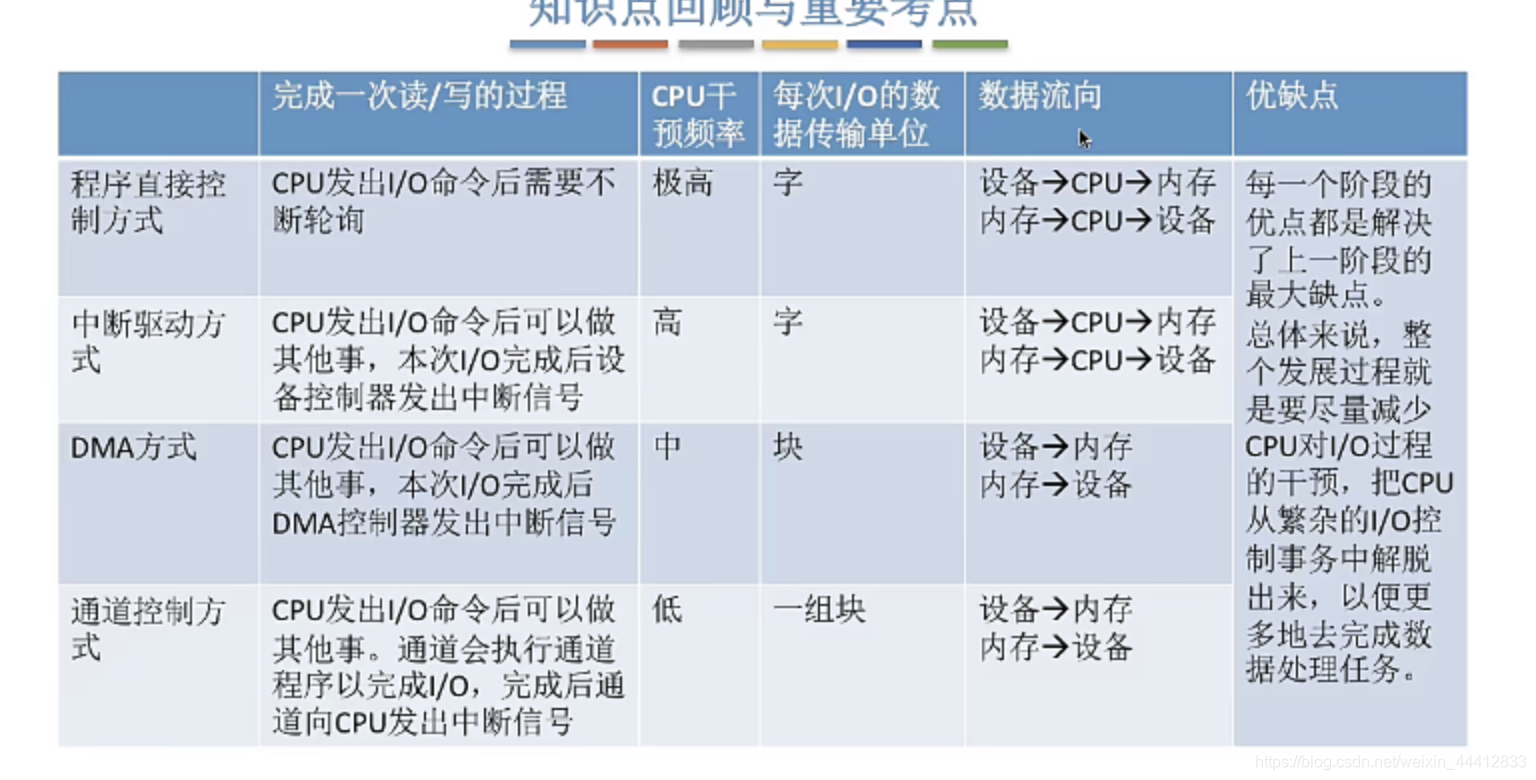

三、I/O控制方式（用什么样的方式控制I/O设备的数据读写）

演变过程：逐渐解放CPU

• 完成一次读写操作的流程
• CPU干预的频率
• 数据传送的单位
• 数据的流向
• 主要缺点和主要优点

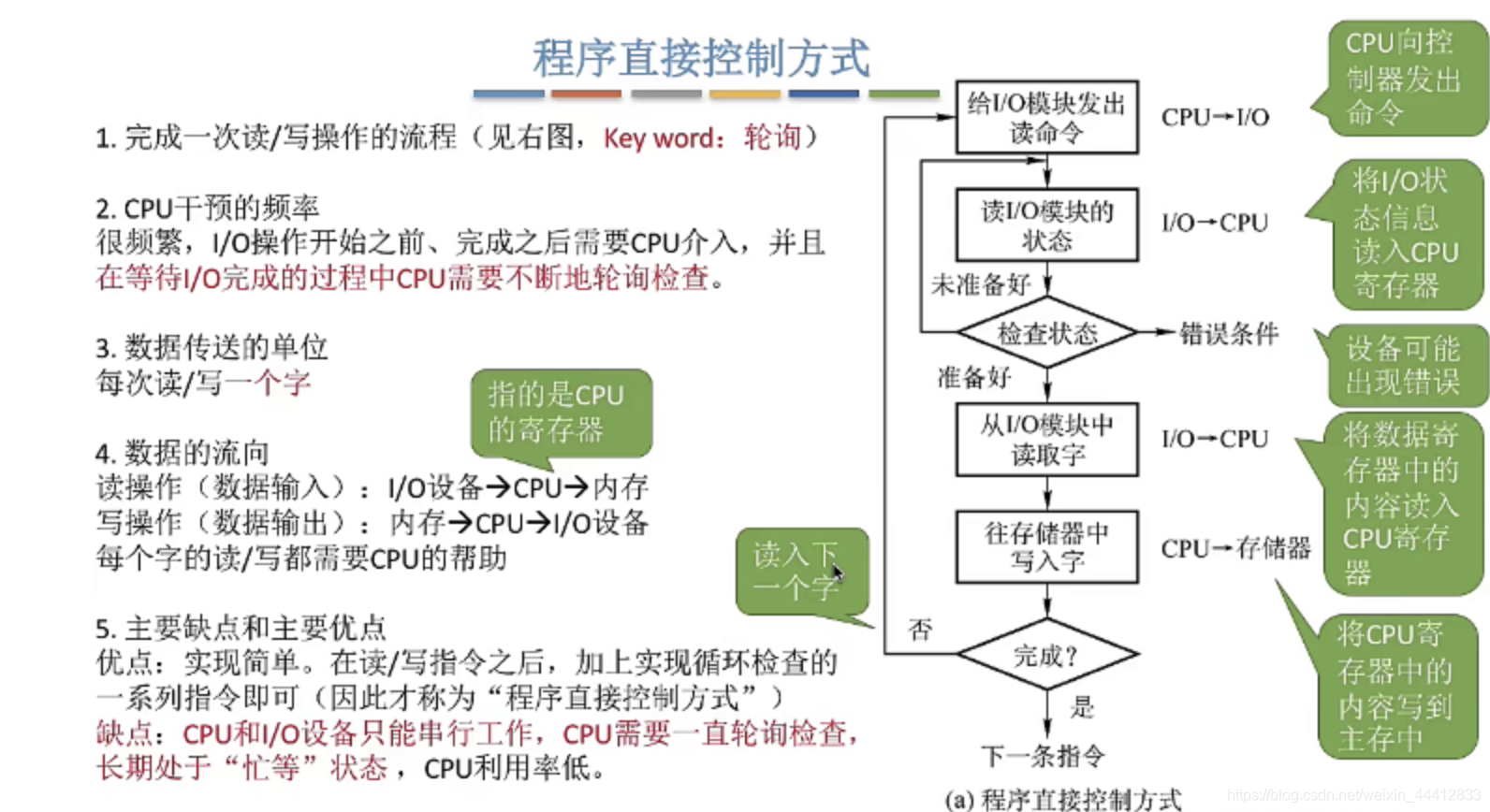

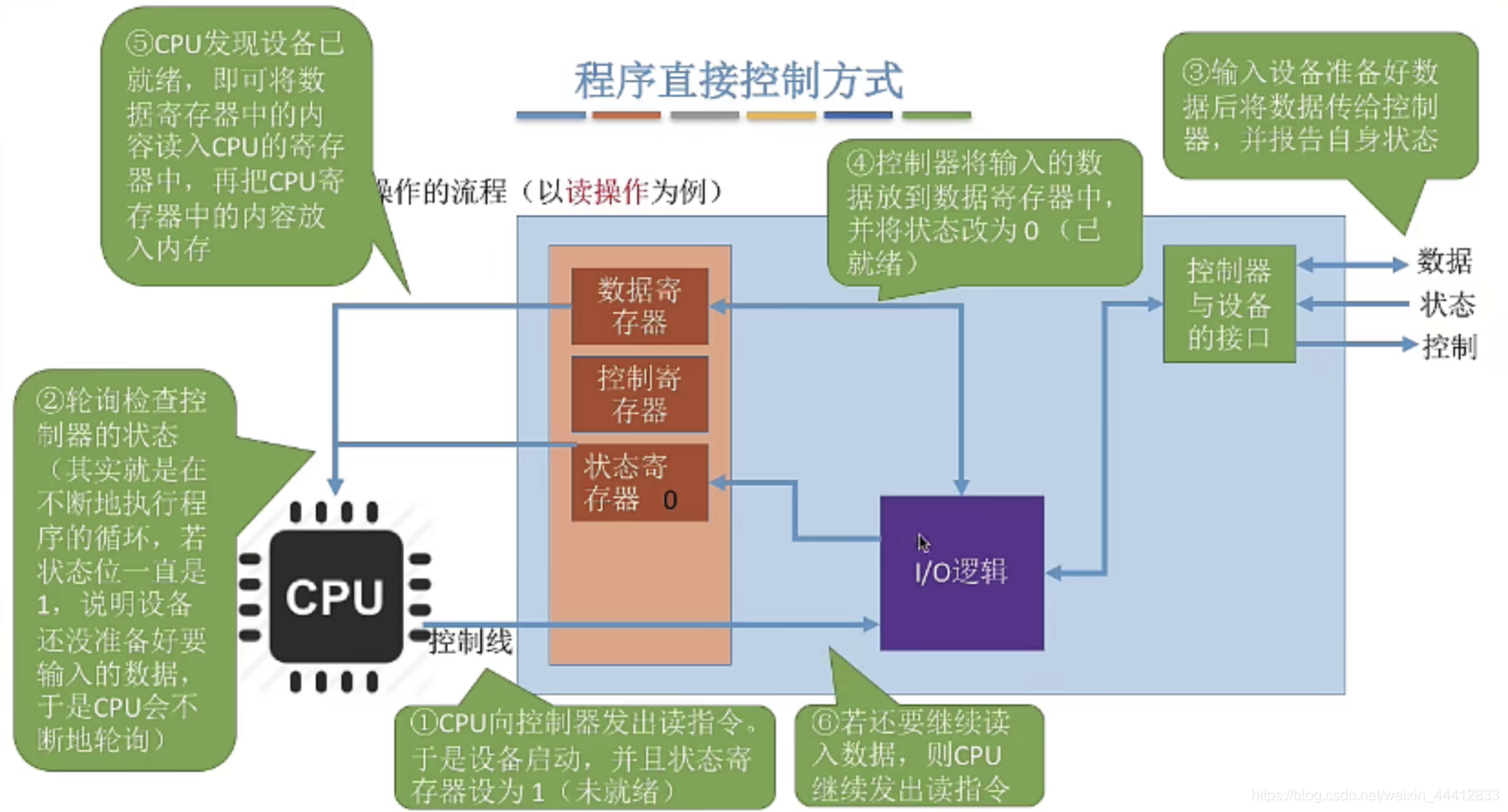

（一）程序直接控制方式（轮询）

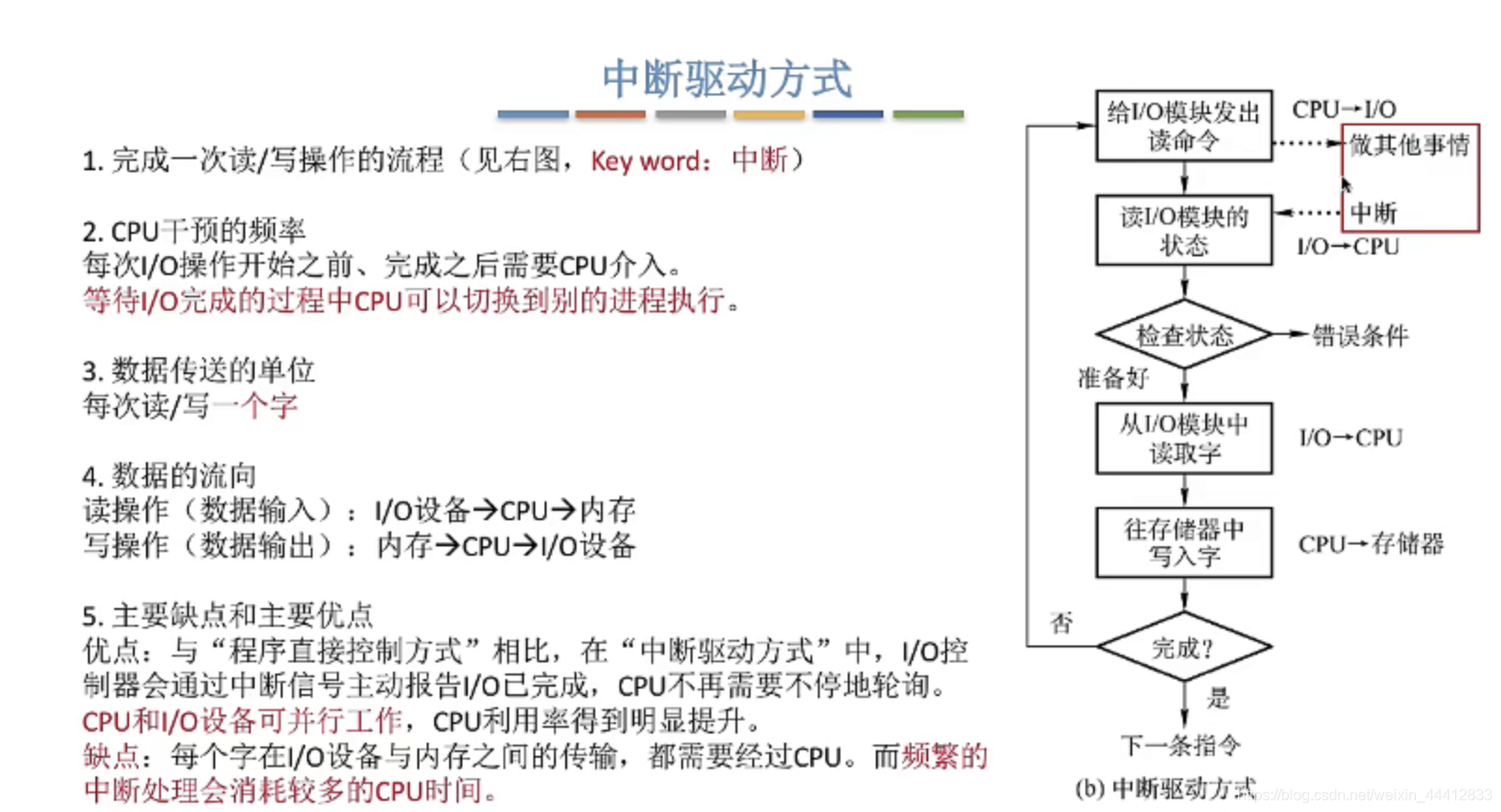

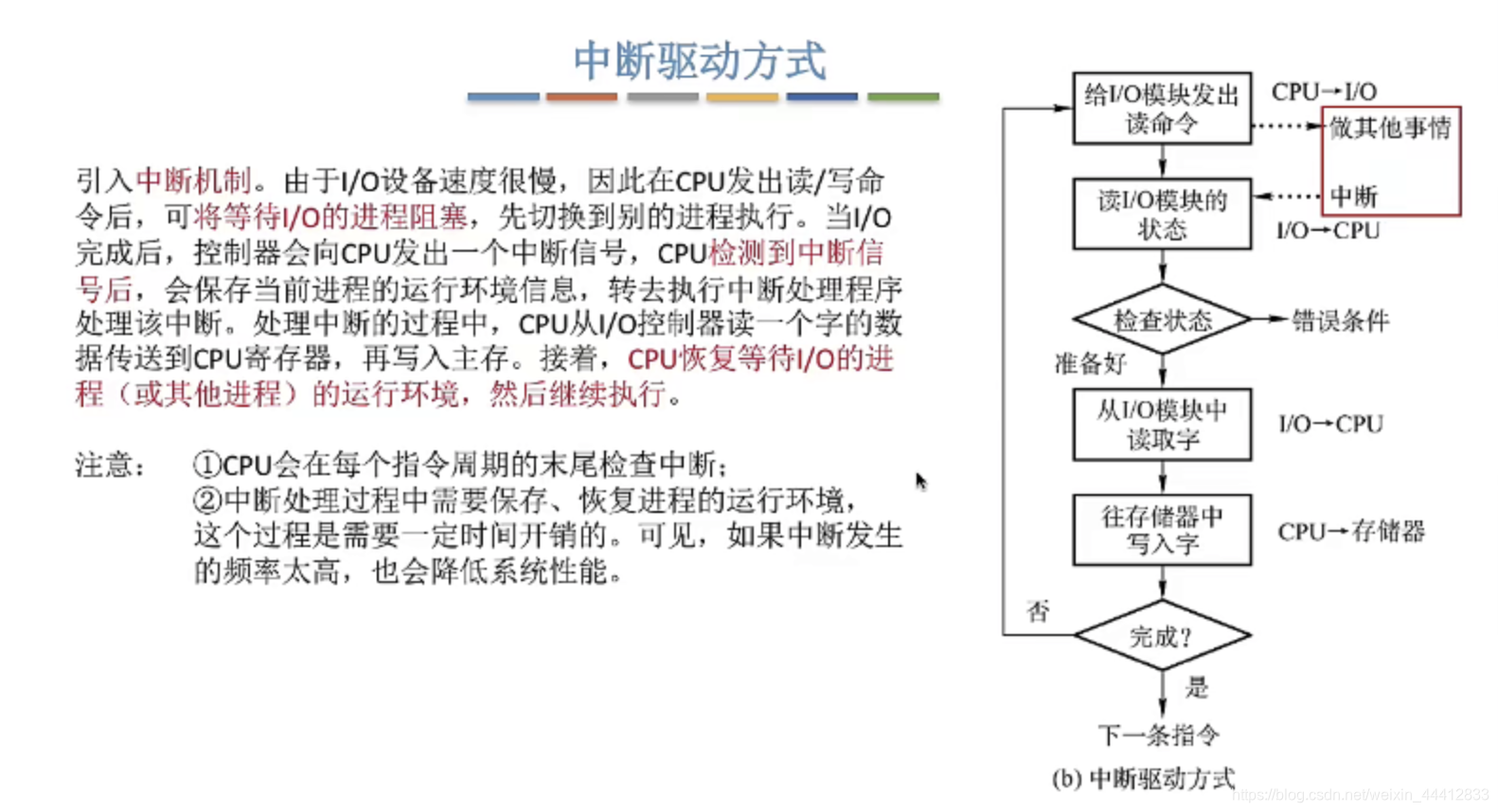

（二）中断驱动方式（中断）

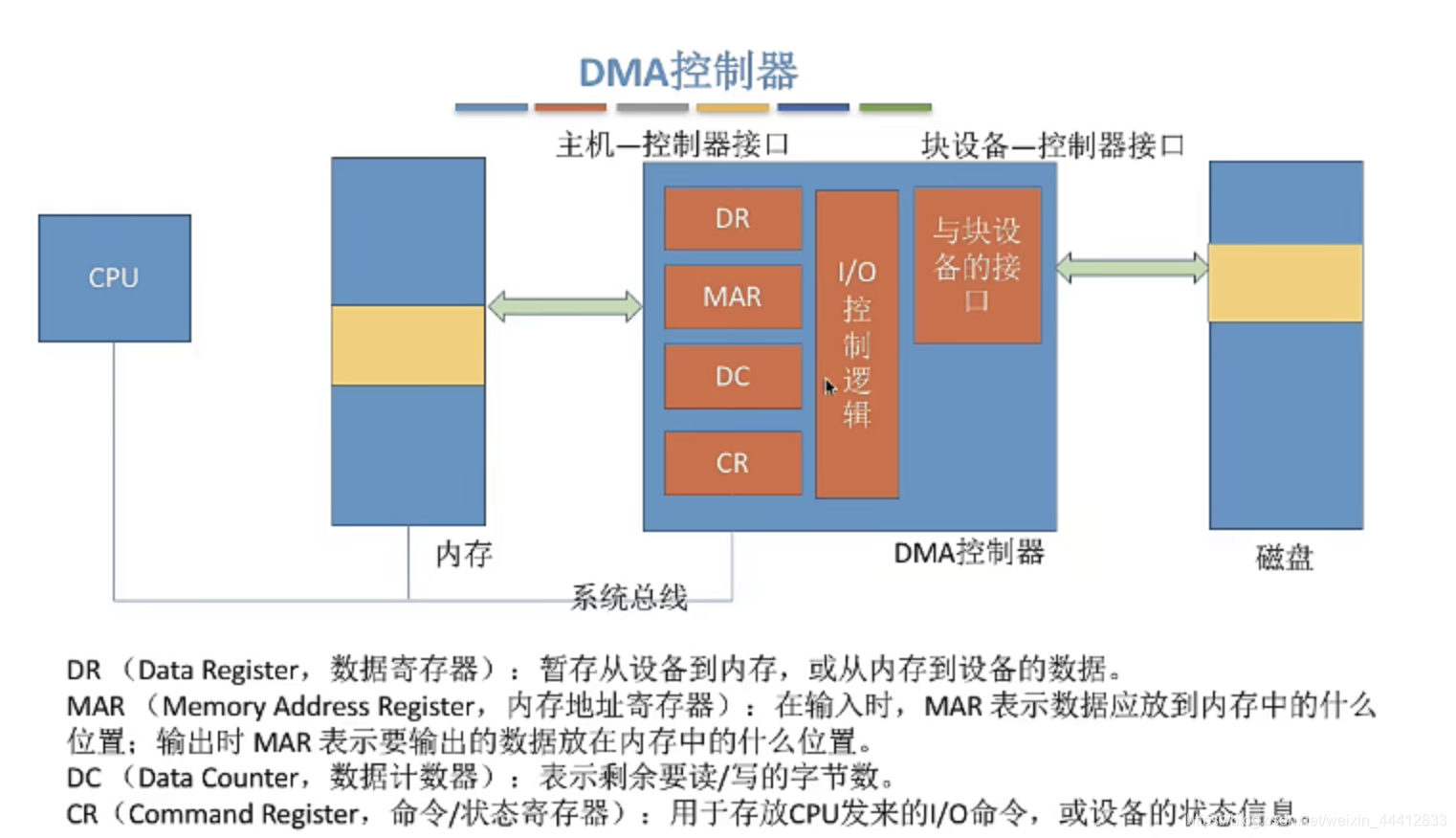

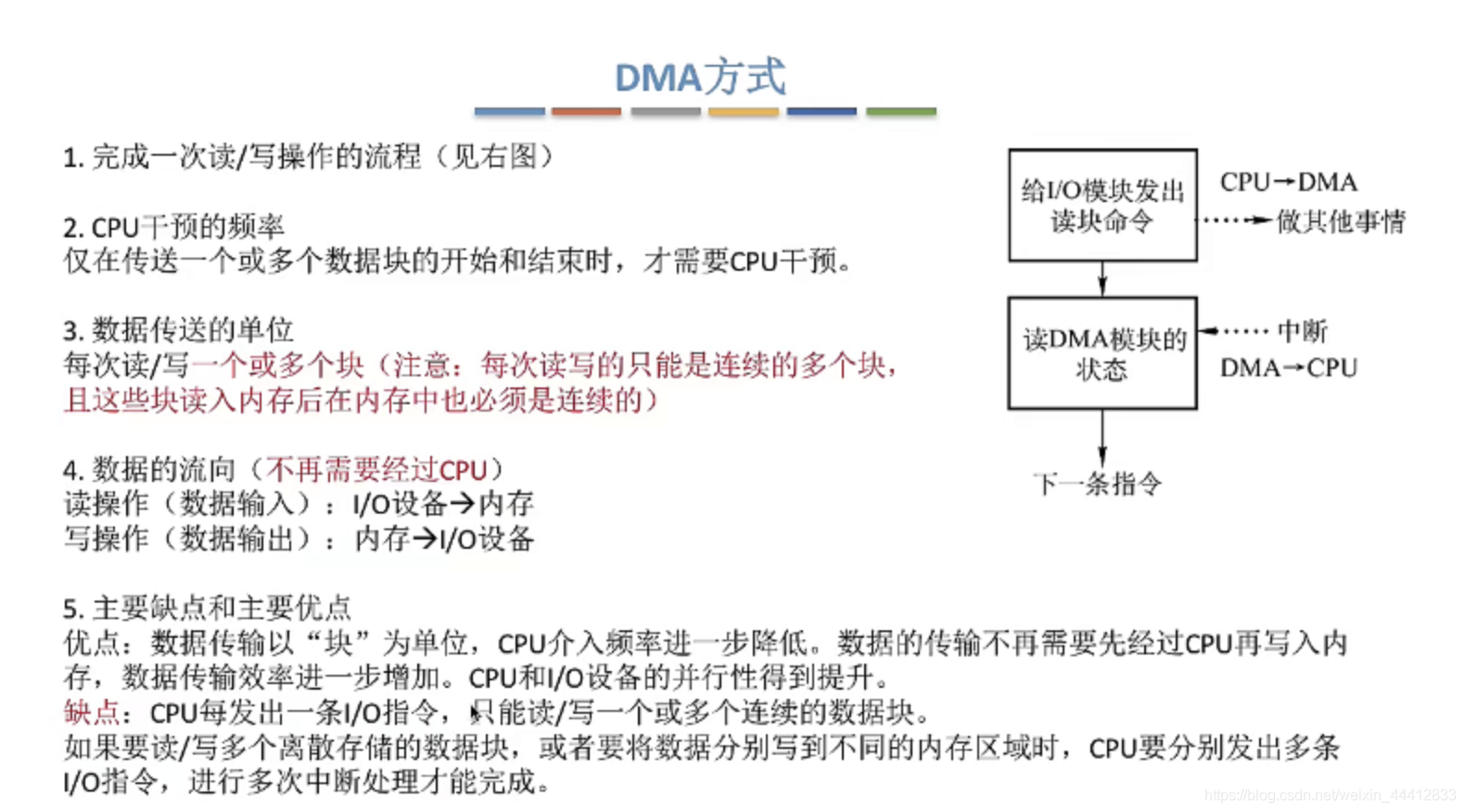

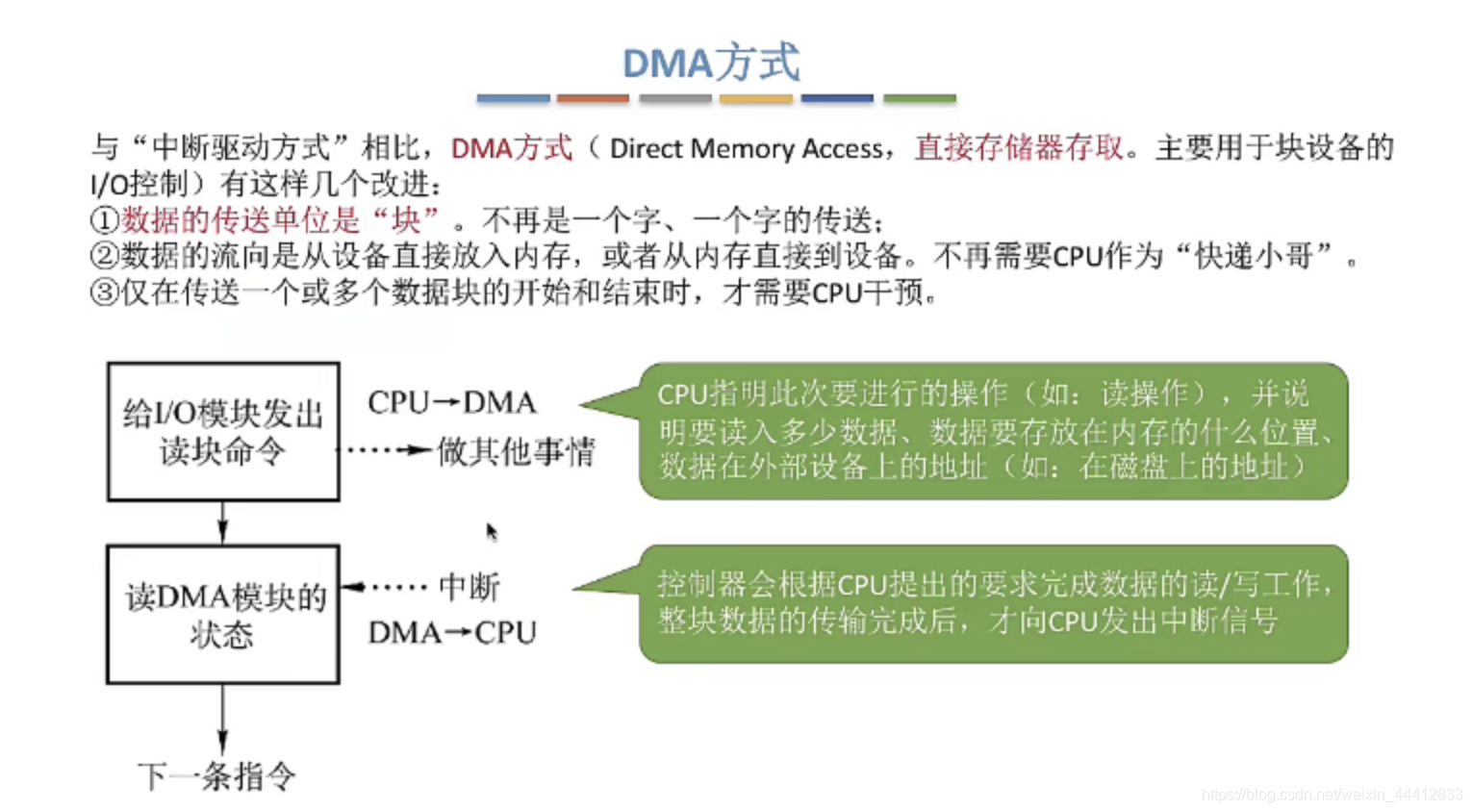

（三）DMA方式

也是一种I/O控制器
内存和外设可以直接通信
DMA控制器是特殊的I/O控制器

虽然是一整块传输，但每次传数据也是一个字一个字的传，存放在DR中，写入内存

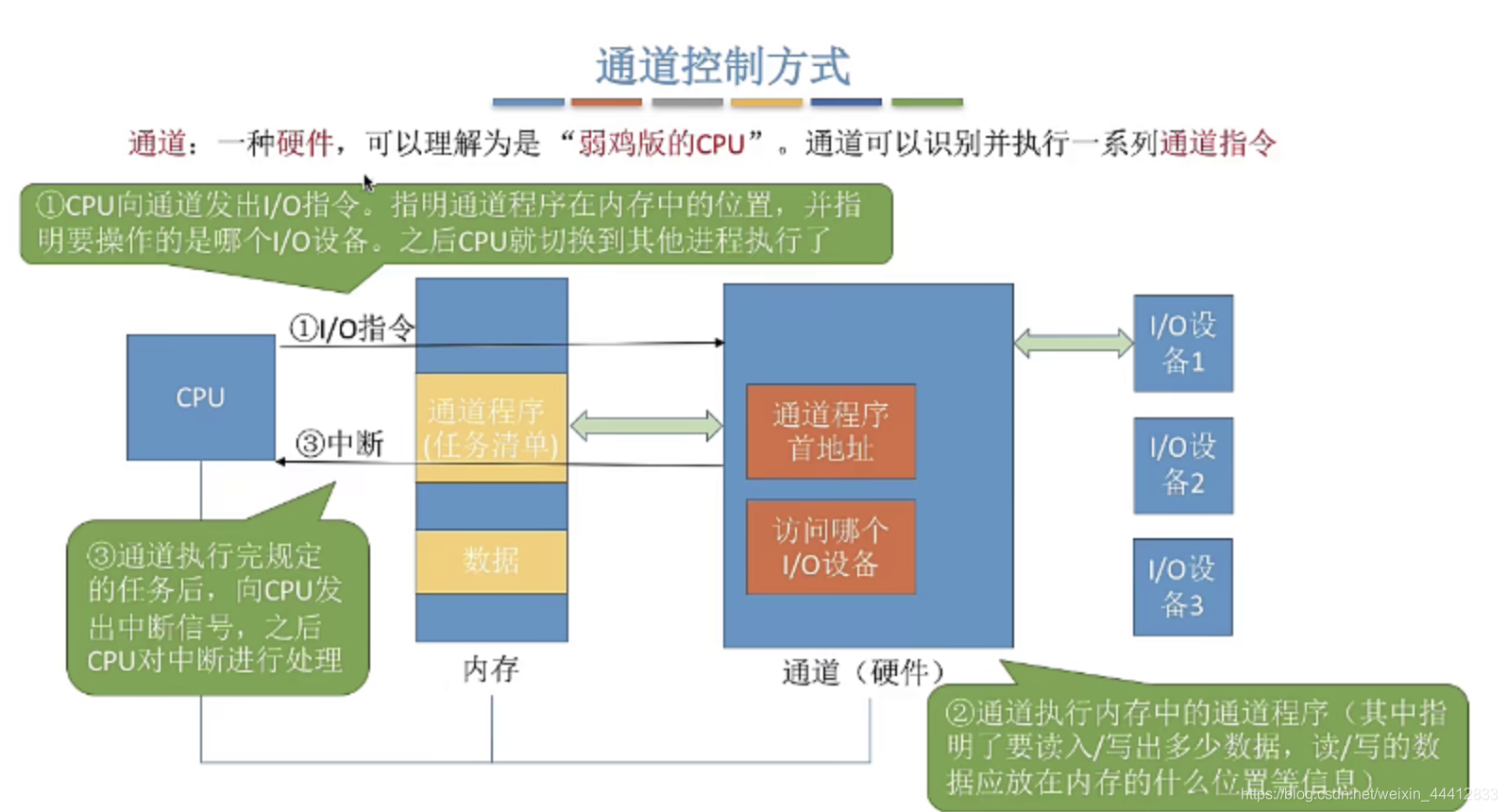

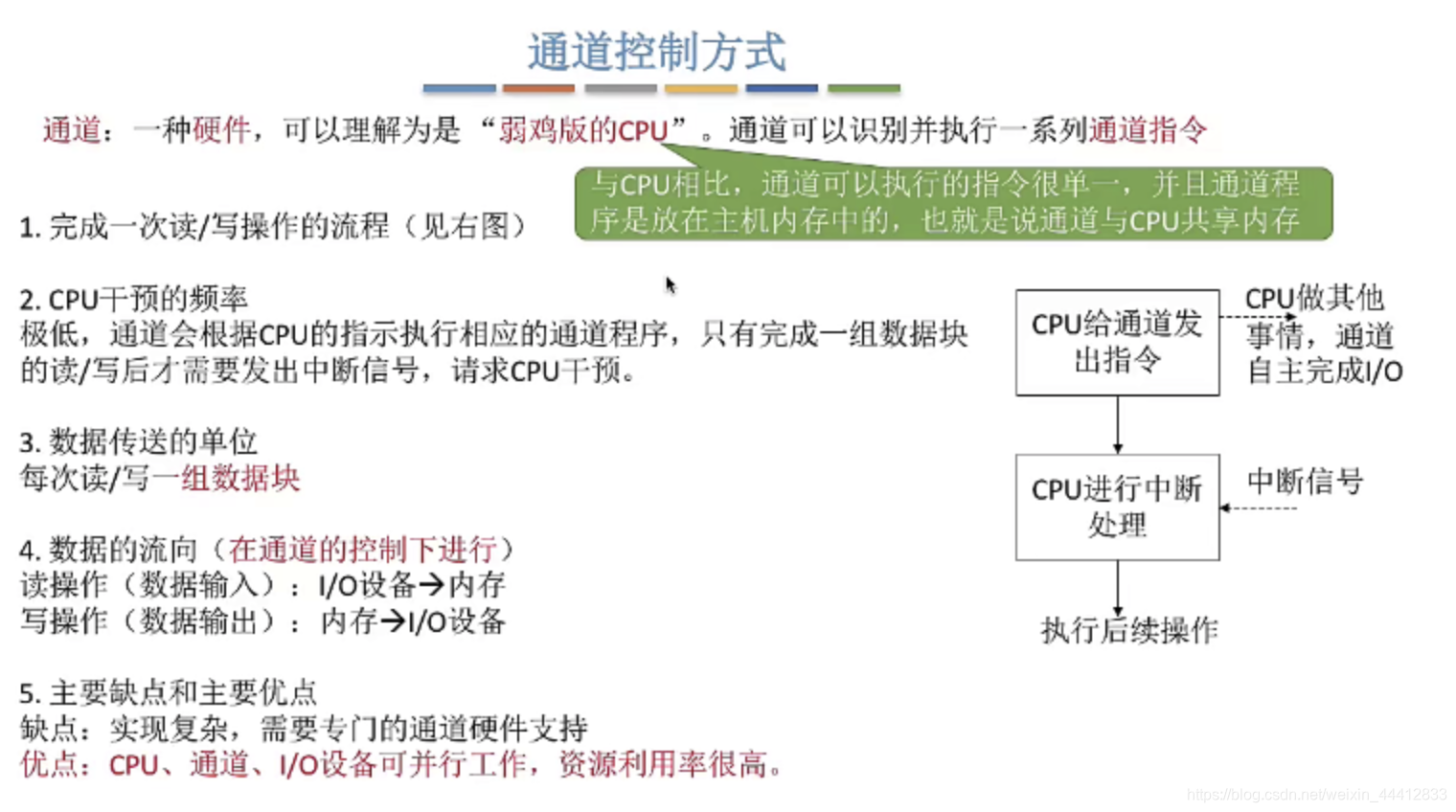

（四）通道控制方式（弱鸡版CPU）

内存中的通道程序（执行清单），CPU告诉通道，通道程序再内存的位置，让通道去执行里面的任务
完成后对CPU发出中断信号

一个通道可以控制多个I/O控制器，一个I/O控制器可以管理多个I/O设备，（通道比I/O控制器高一个级别，注意与DMA控制器的区别）

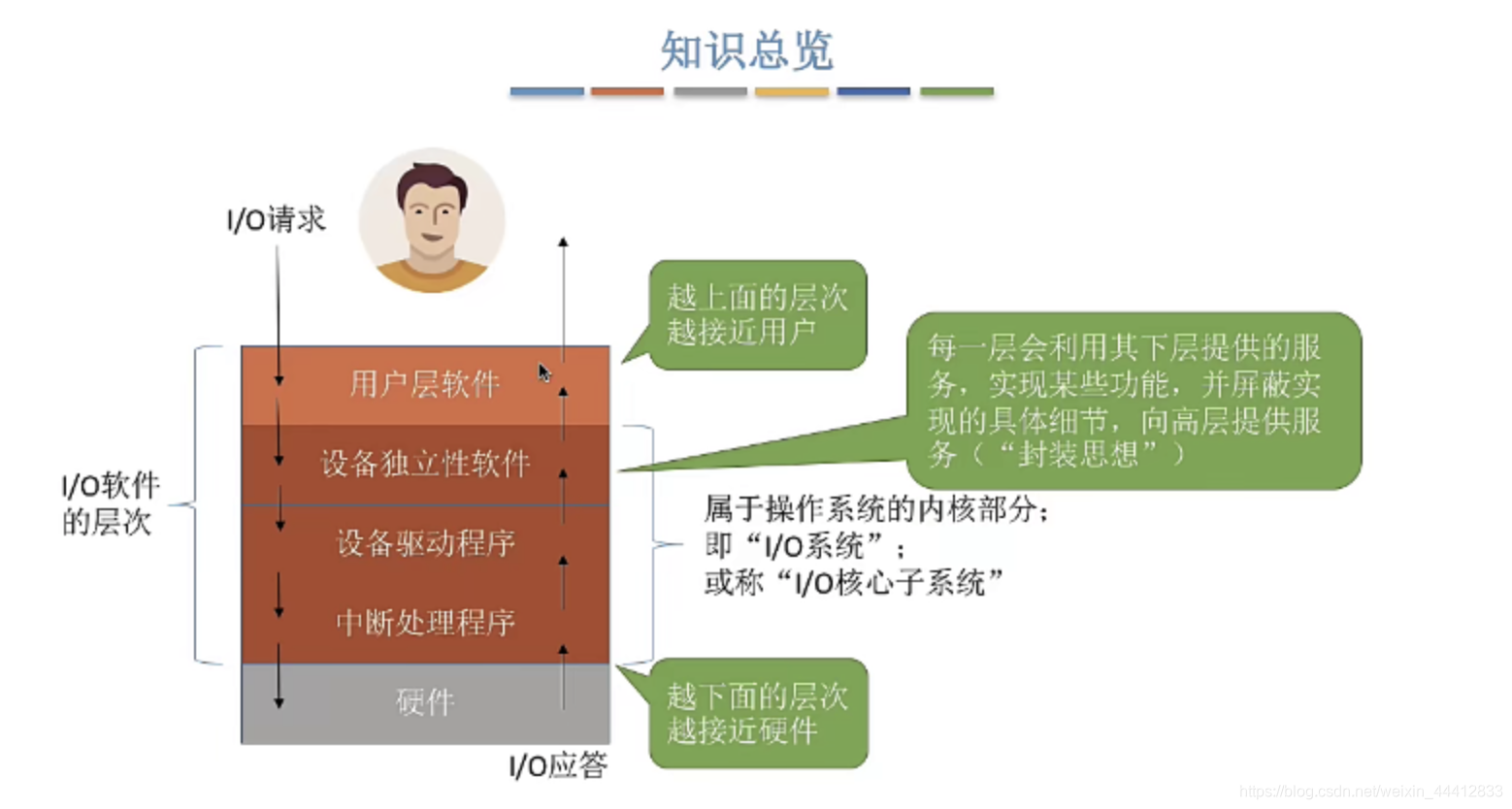

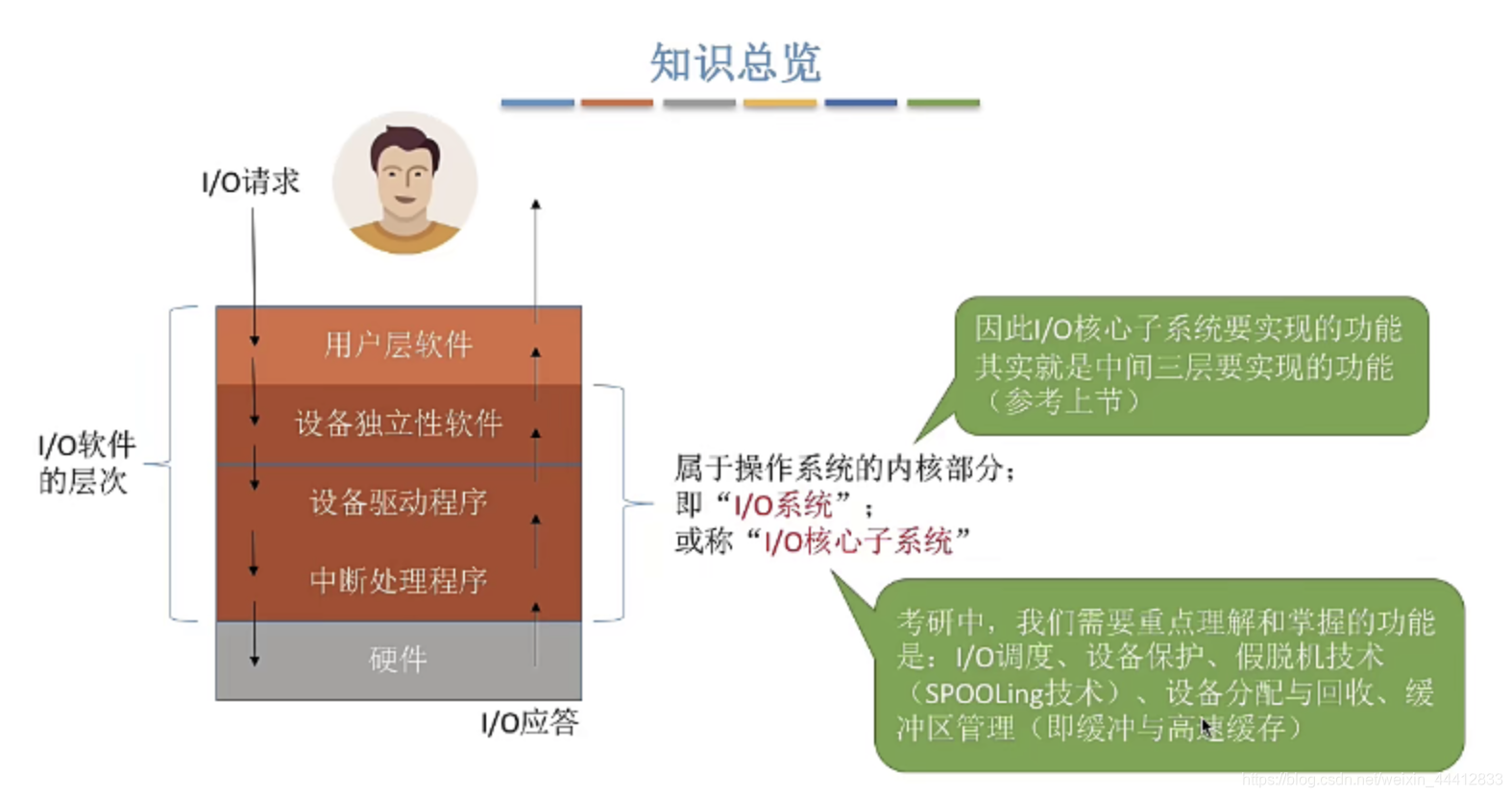

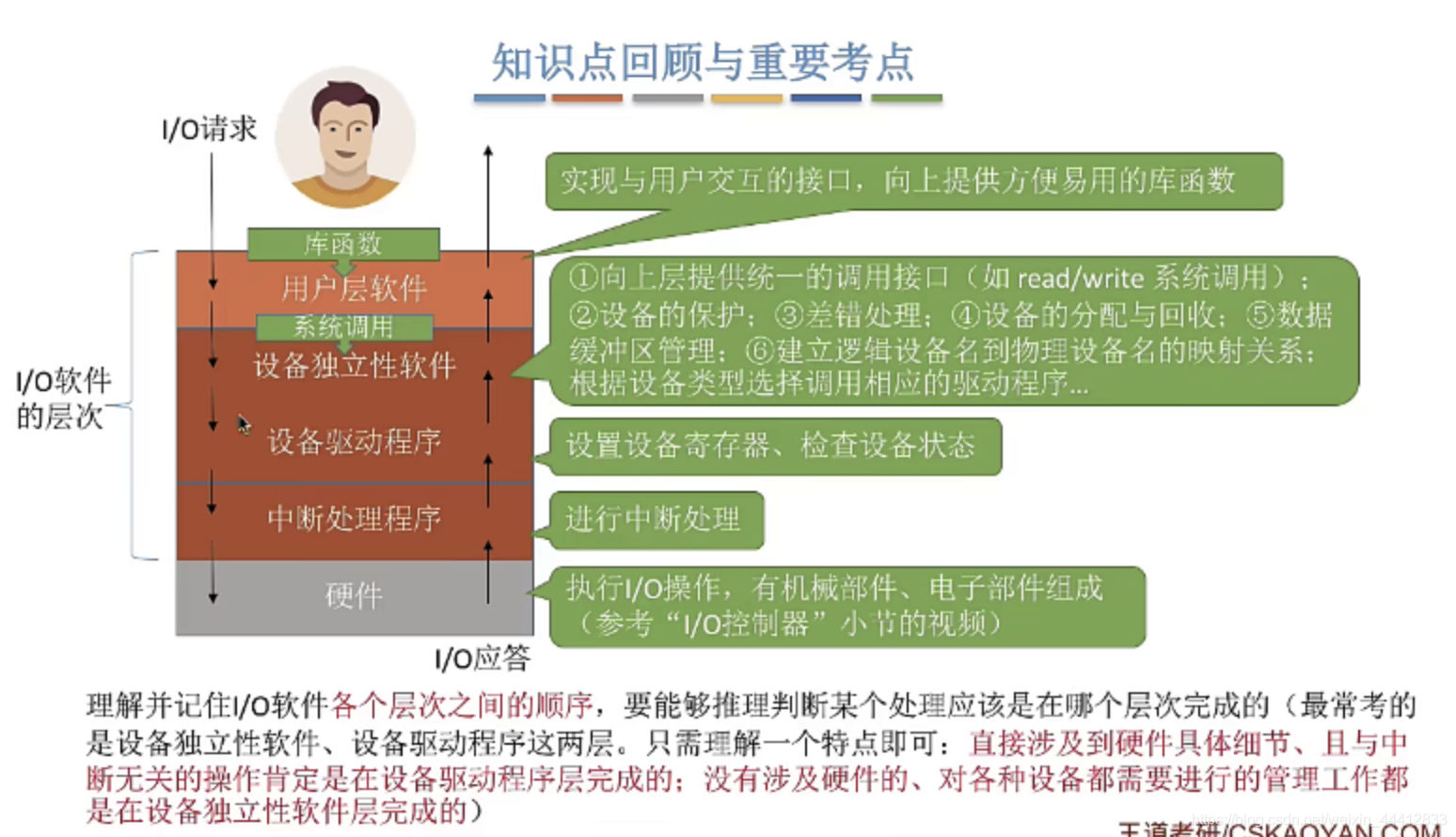

四、I/O软件层次结构

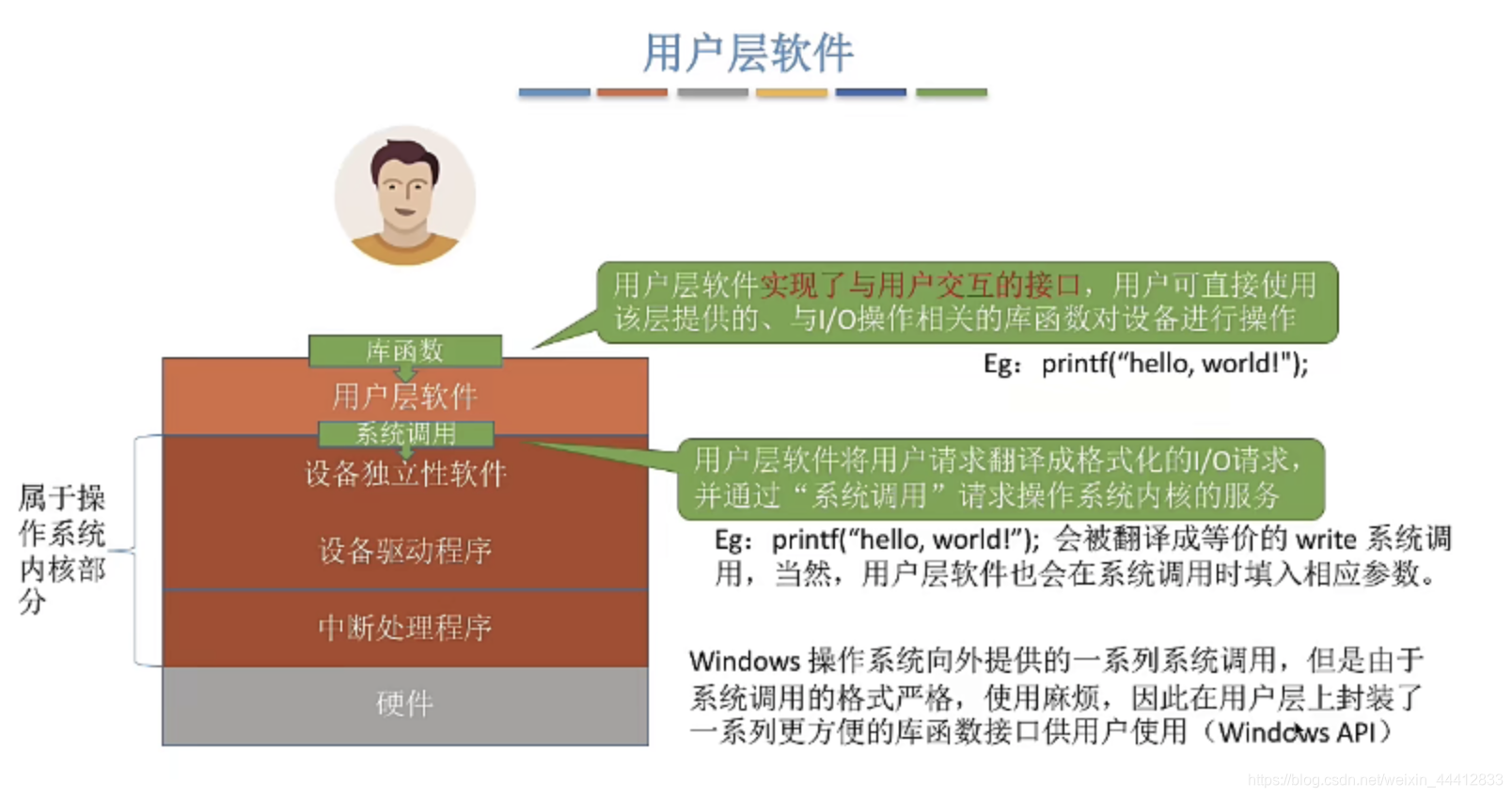

用户层软件（I/O提供的服务）

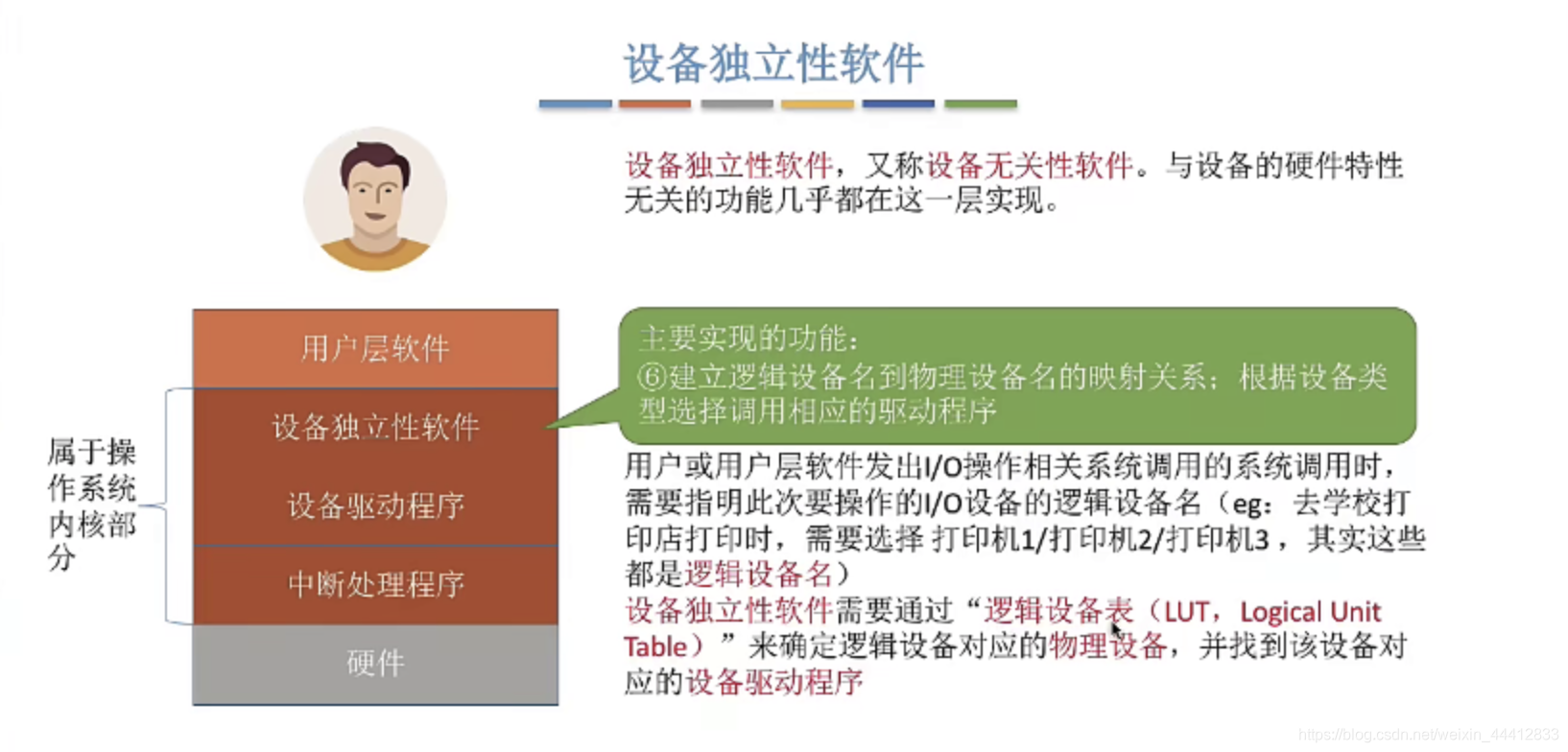

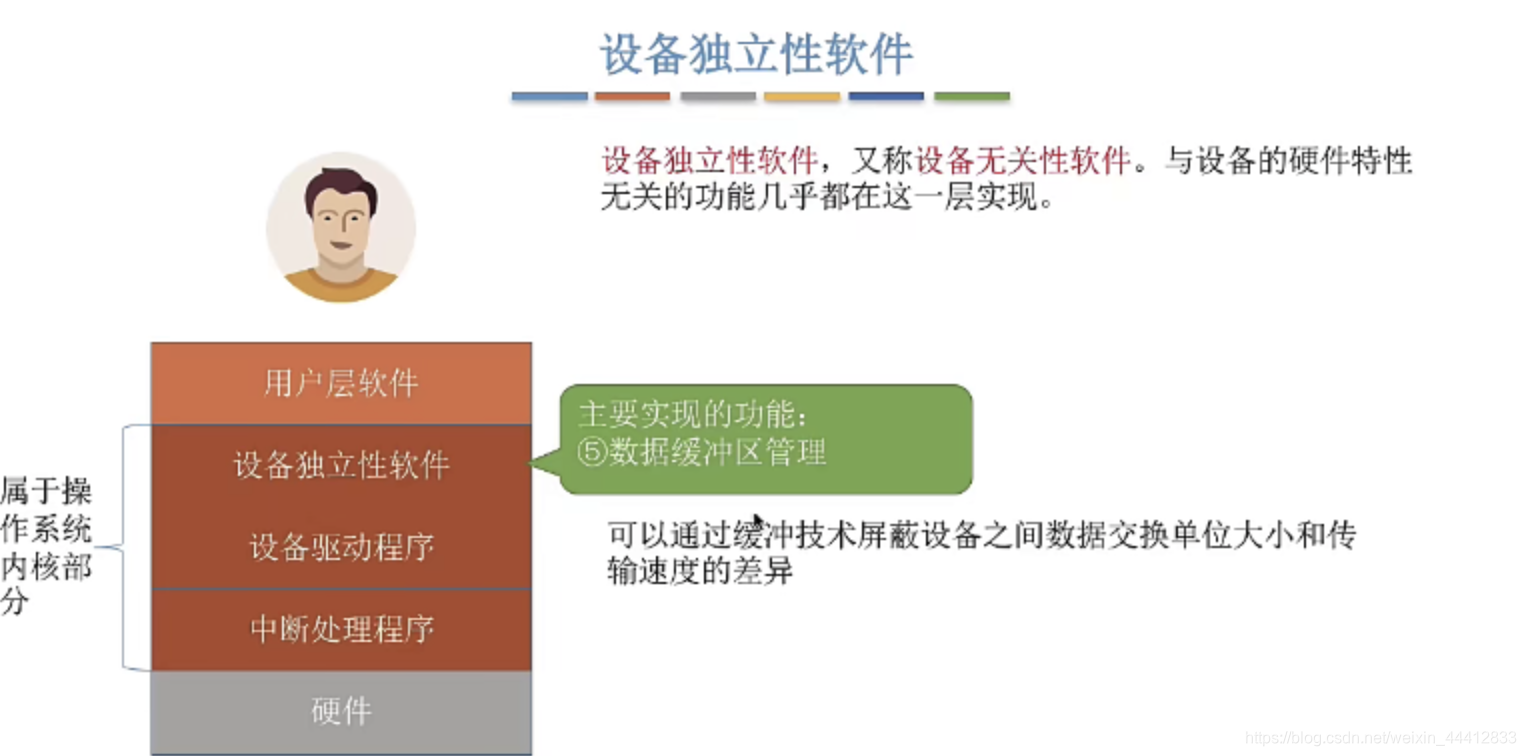

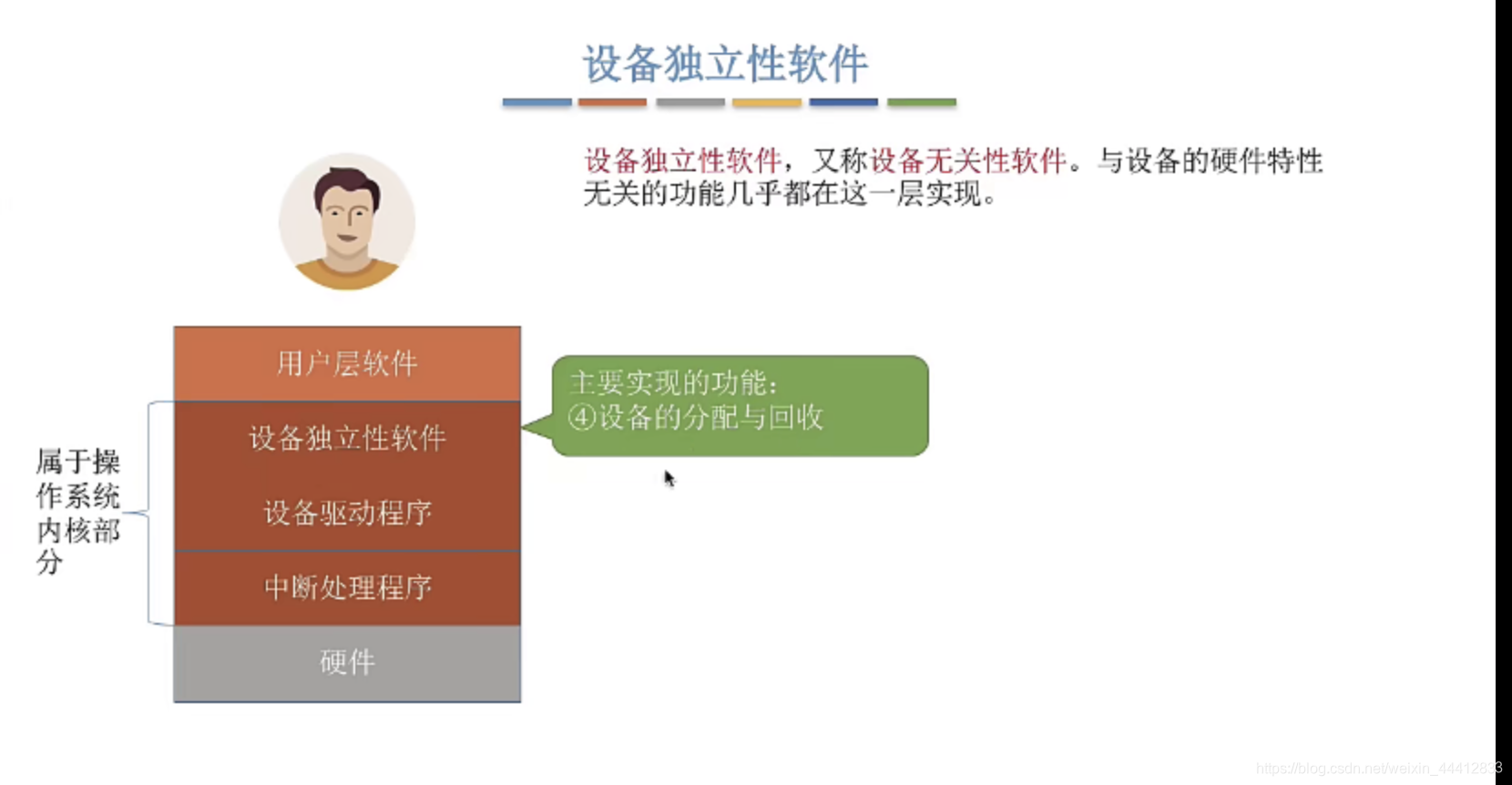

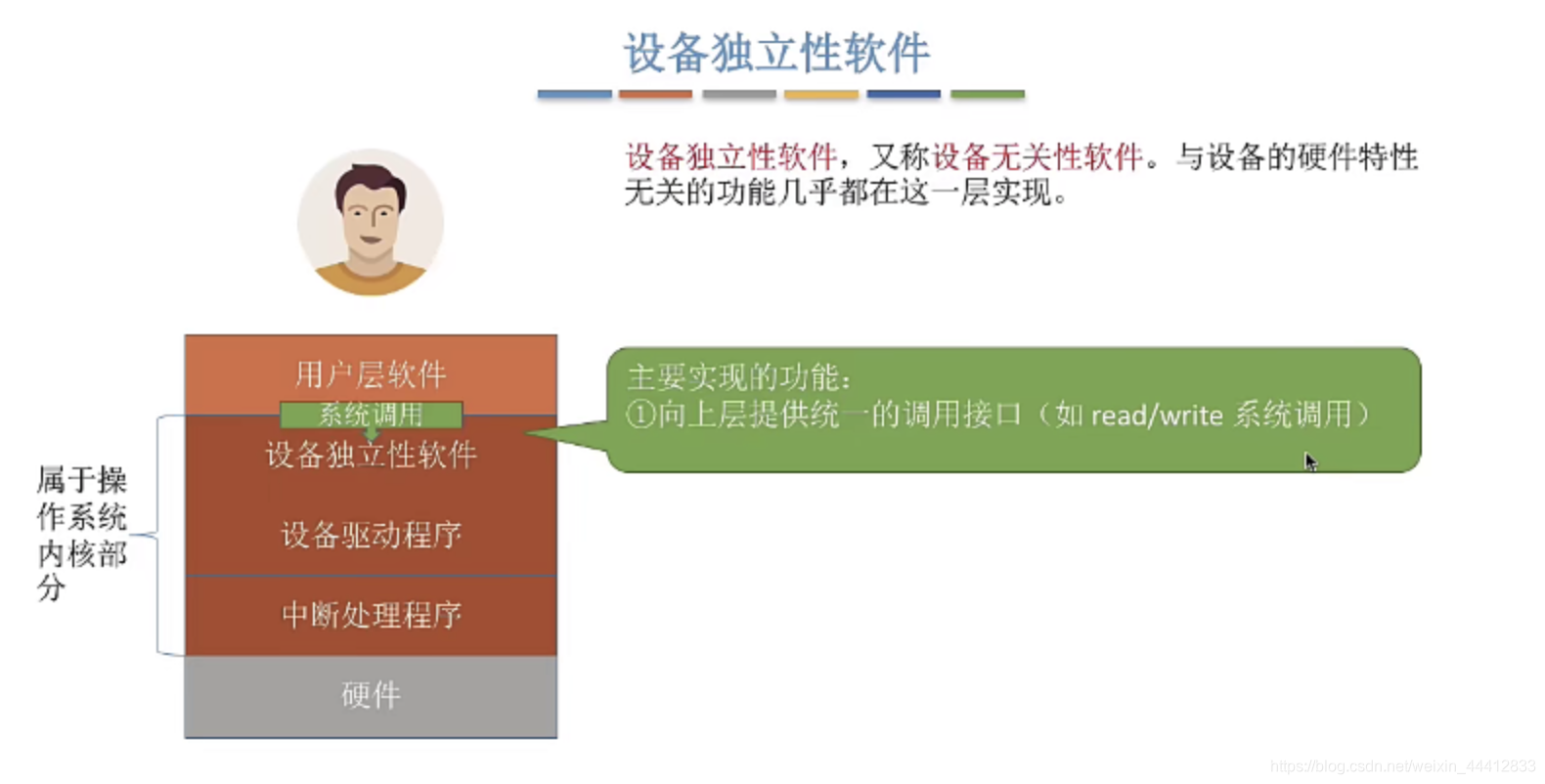

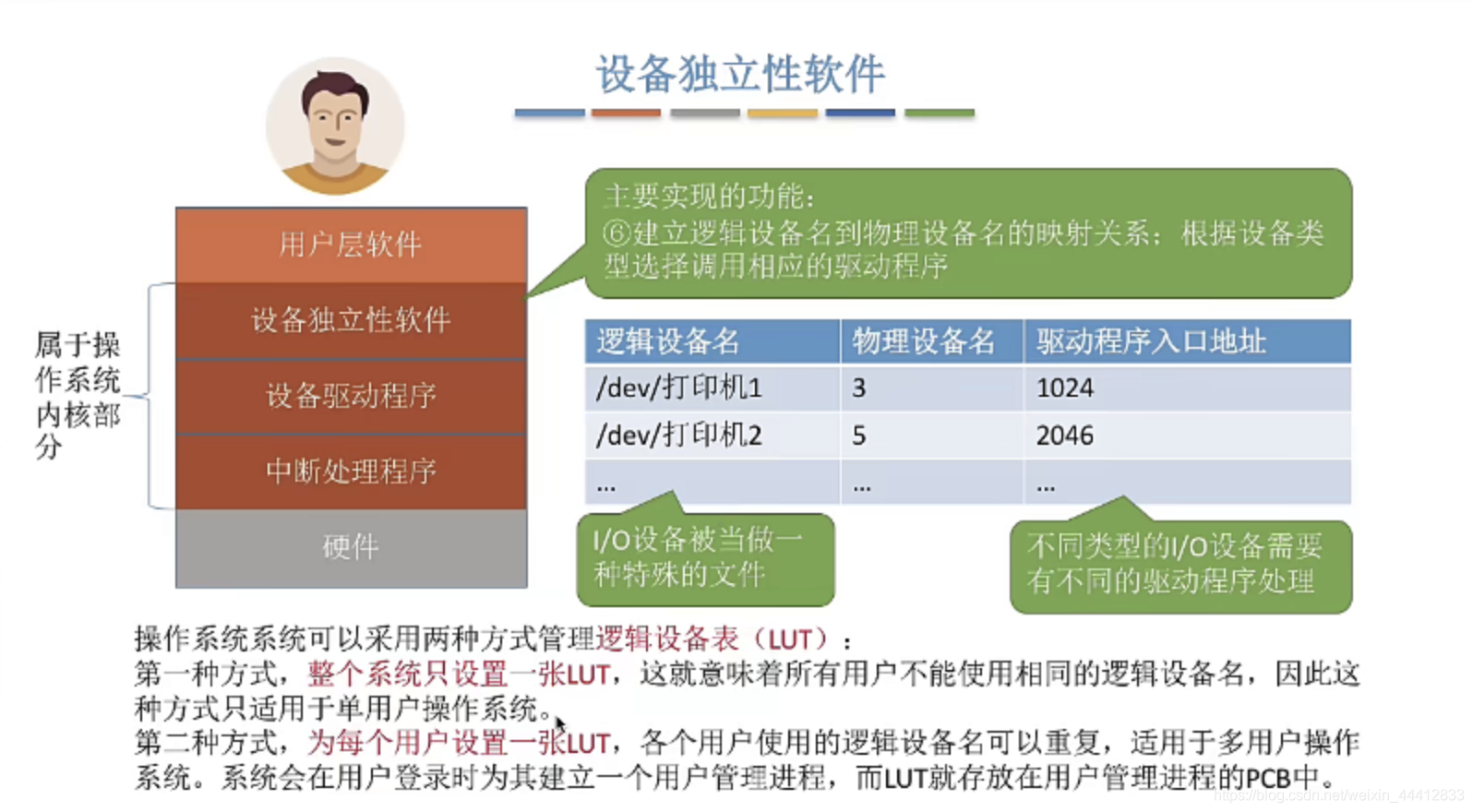

设备独立性软件（内核部分，I/O核心子系统）

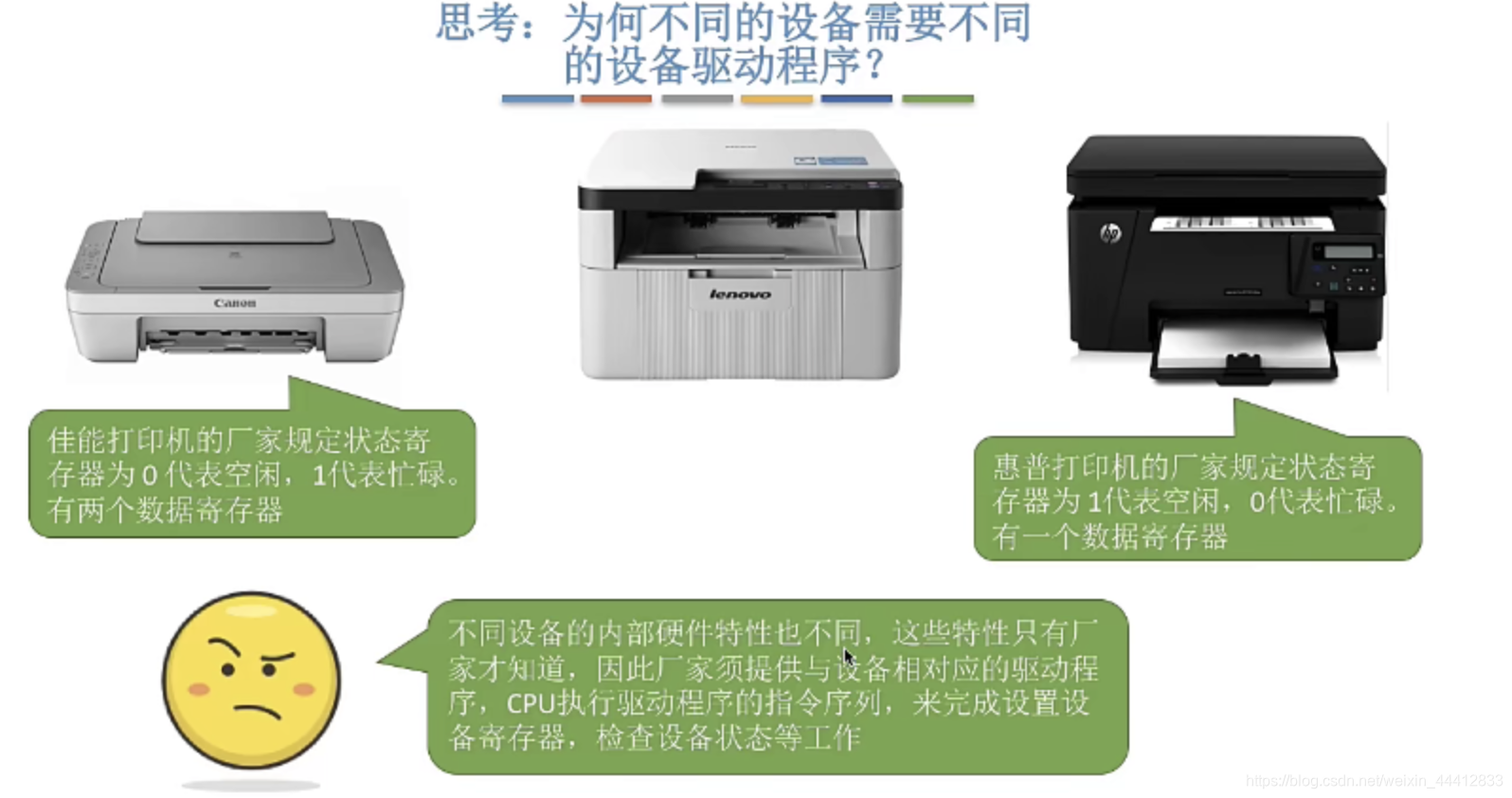

不同的设备哦需要不同的设备驱动程序

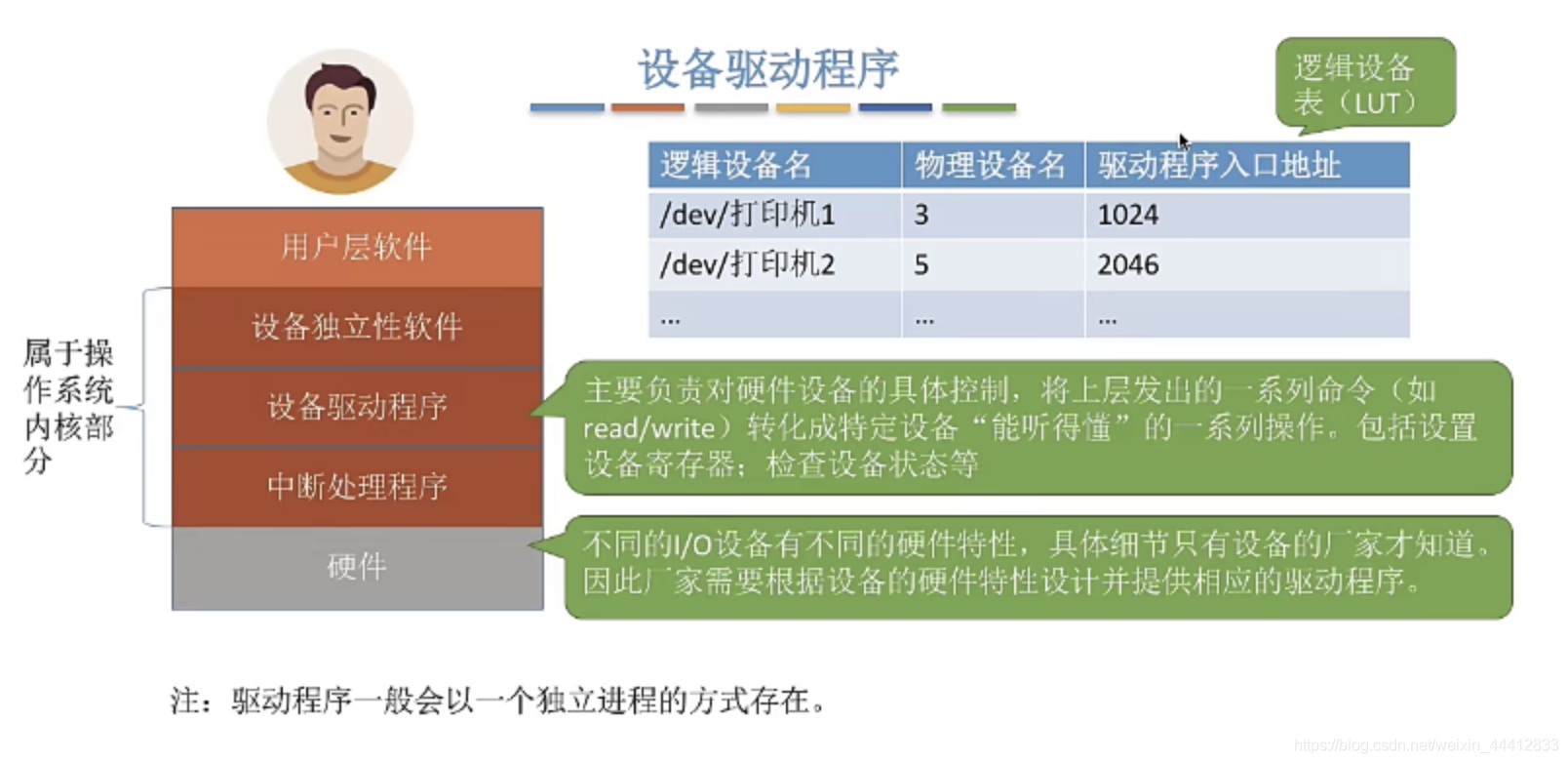

设备驱动程序（内核部分，I/O核心子系统）（可接触硬件）

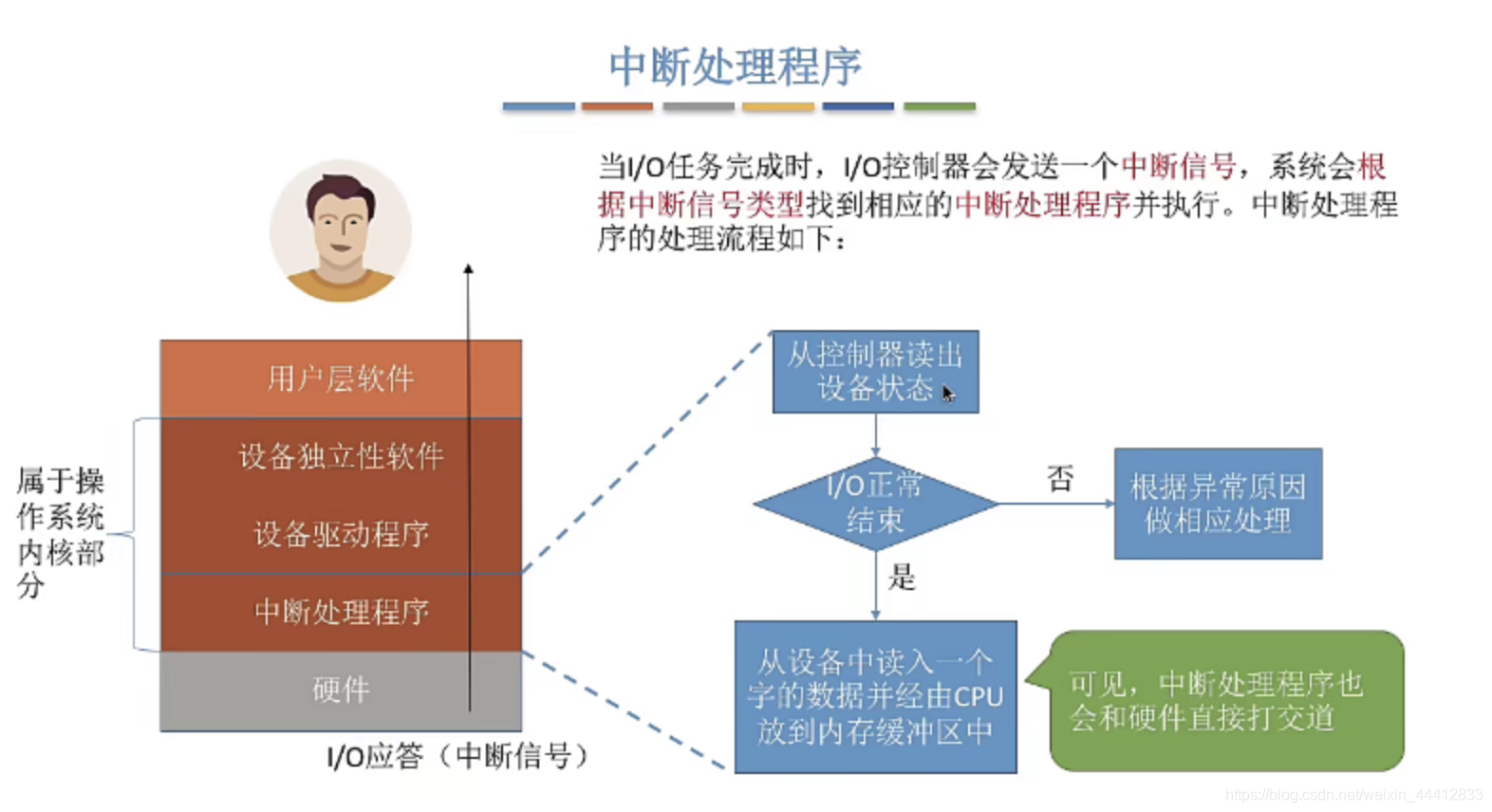

中断处理程序（内核部分，I/O核心子系统）（可接触硬件）

I/O结束后发出中断请求，中断处理程序开始处理，中断处理程序也会和硬件直接打交道

硬件（机械部件和电子部件）

问：一个I/O请求的处理次序？每层的功能？

五、I/O核心子系统（中间三层）

• 设备独立性软件
• 设备驱动程序
• 中断处理程序


实现的功能：

• I/O调度
• 设备保护
• 假脱机技术
• 设备分配与回收、缓冲区管理

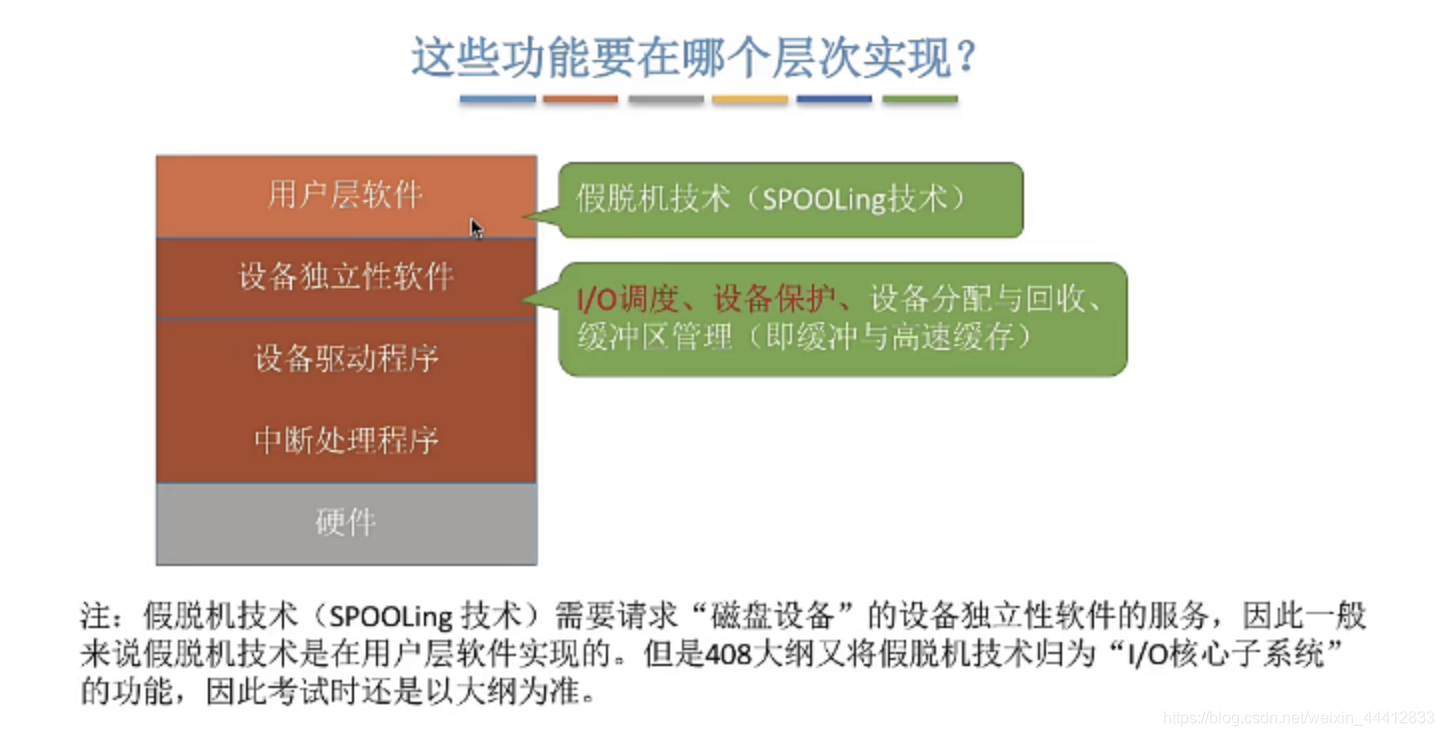

功能对应的层次：

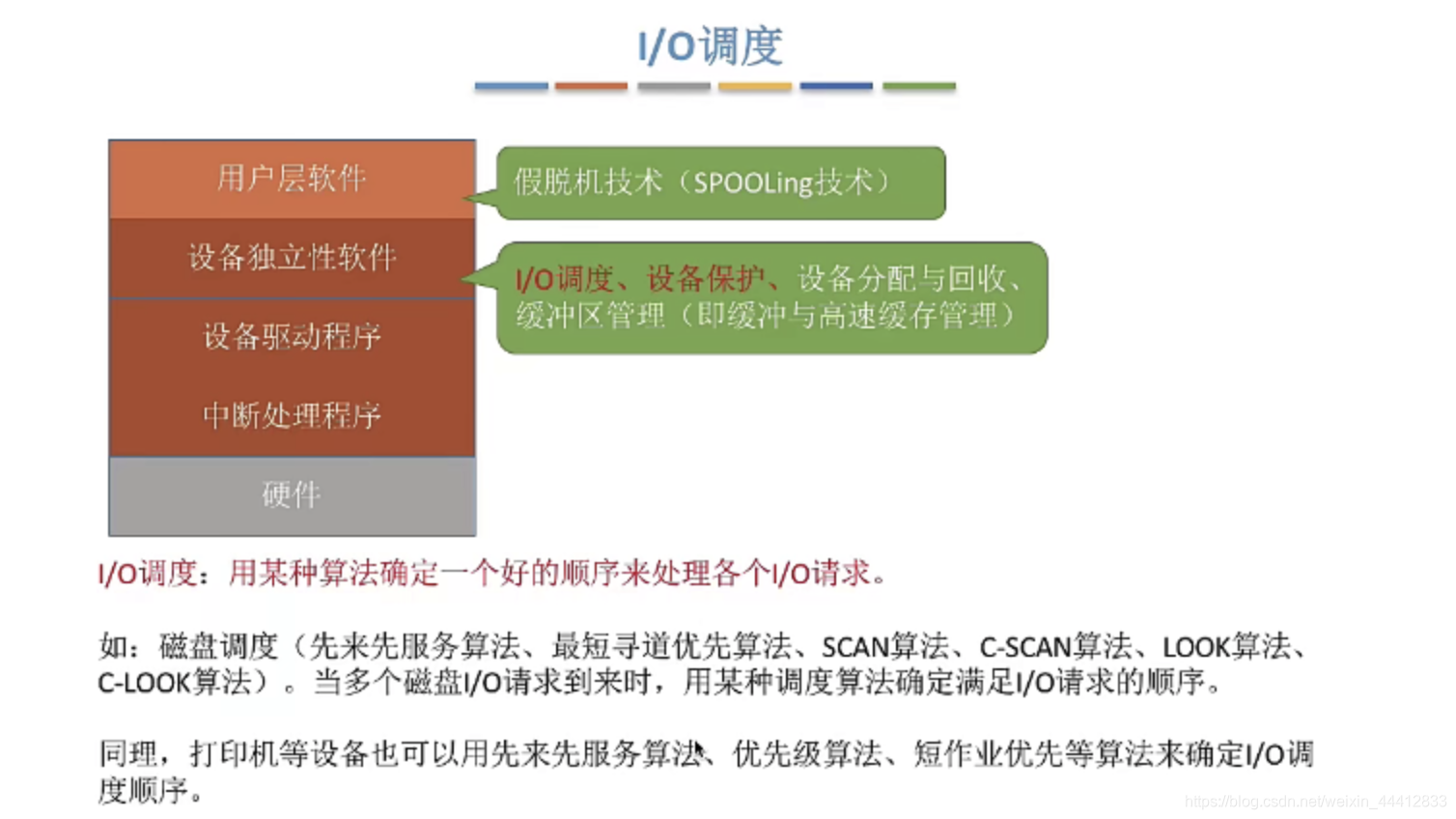

（一）I/O调度

例如磁盘调度的算法，把这些算法应用到所有I/O请求当中

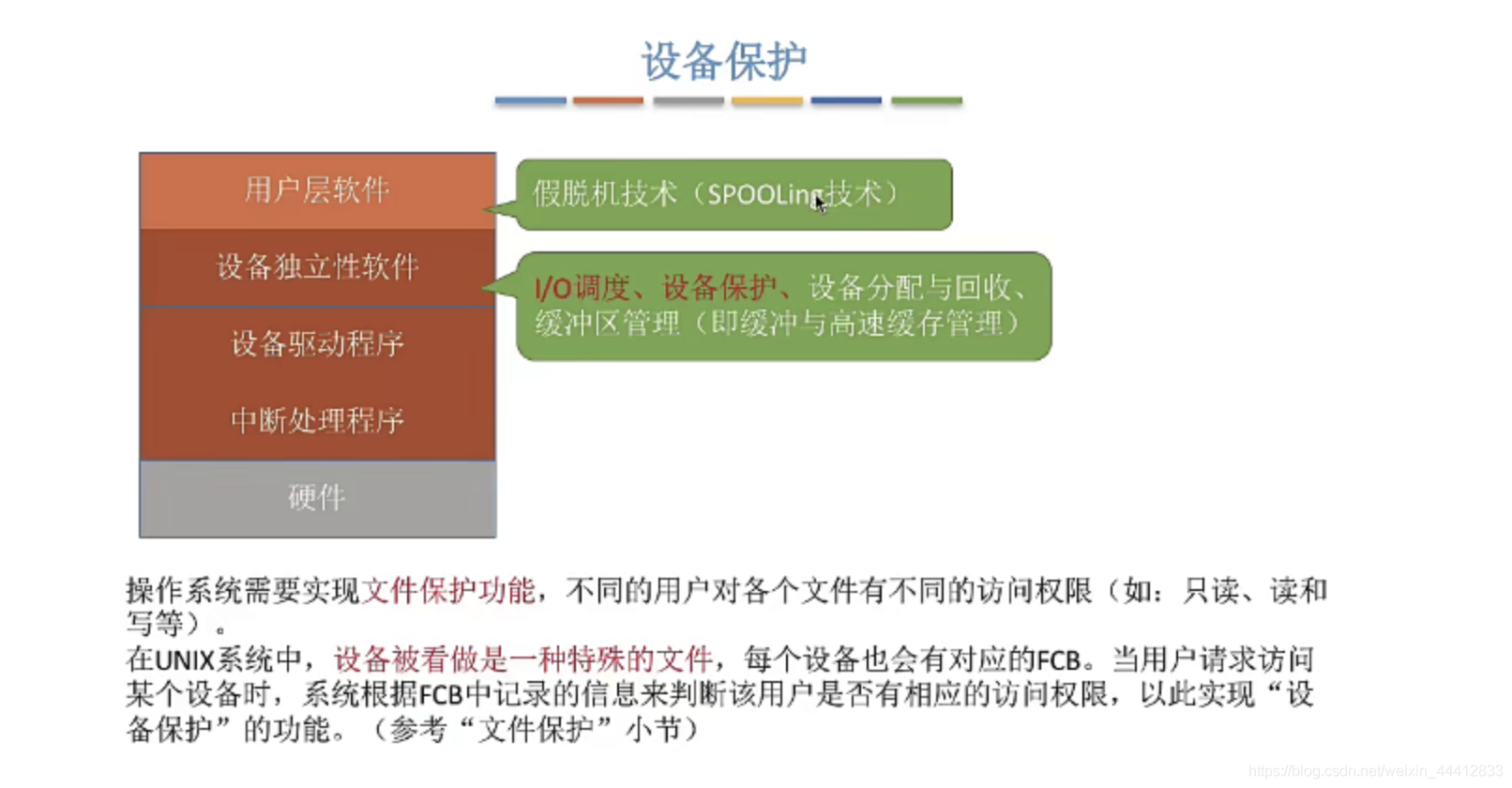

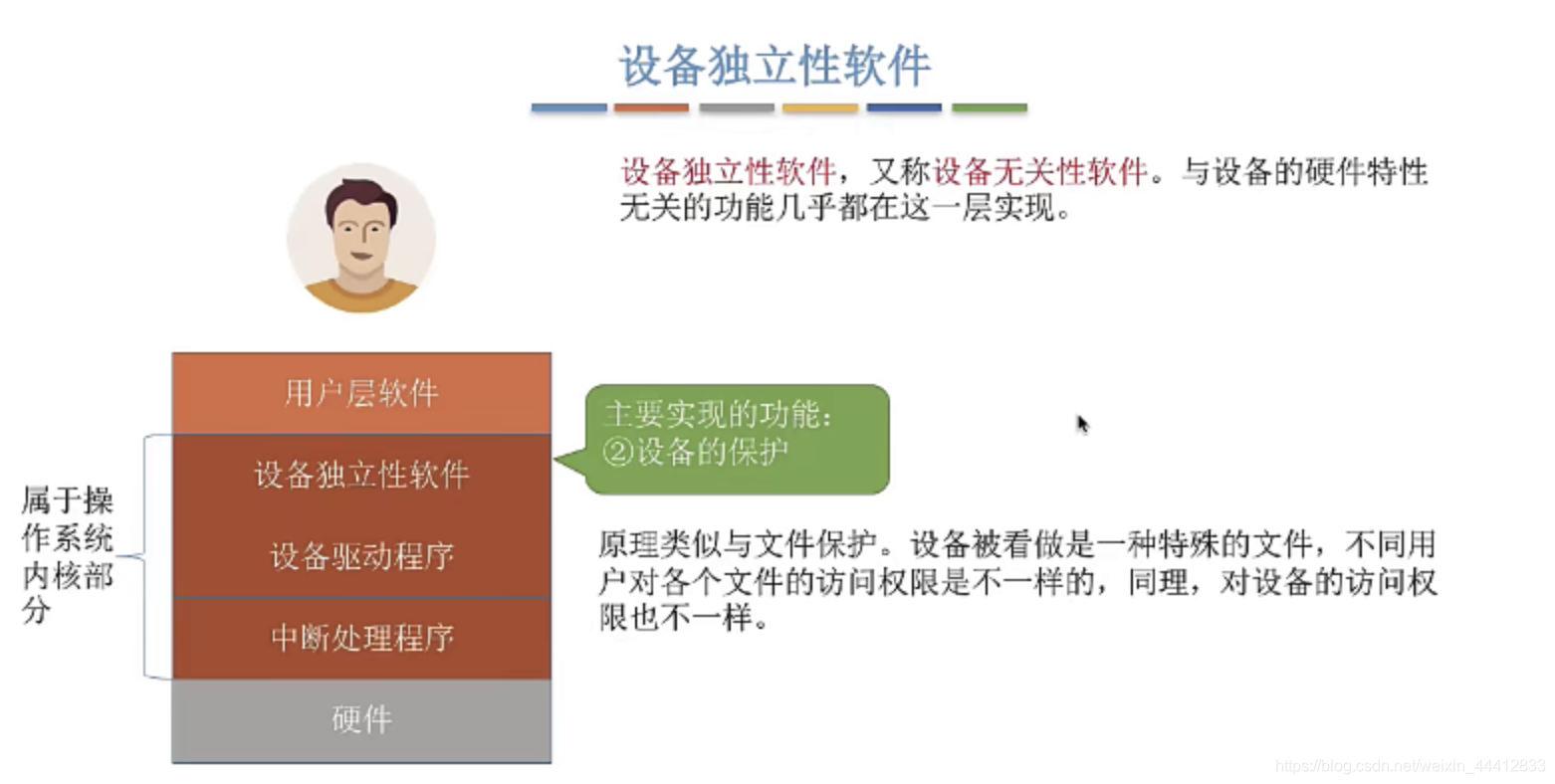

（二）设备保护

设备看作特殊的文件
设置访问权限

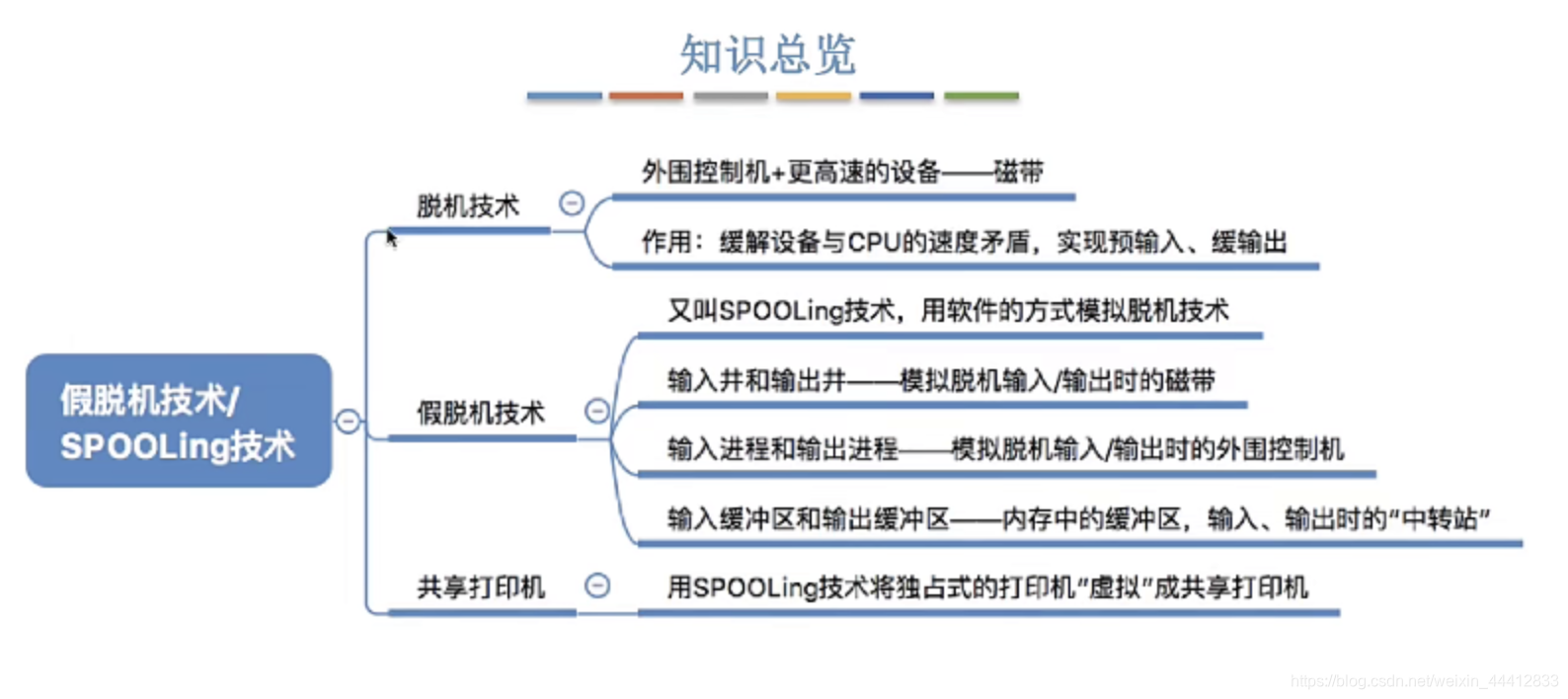

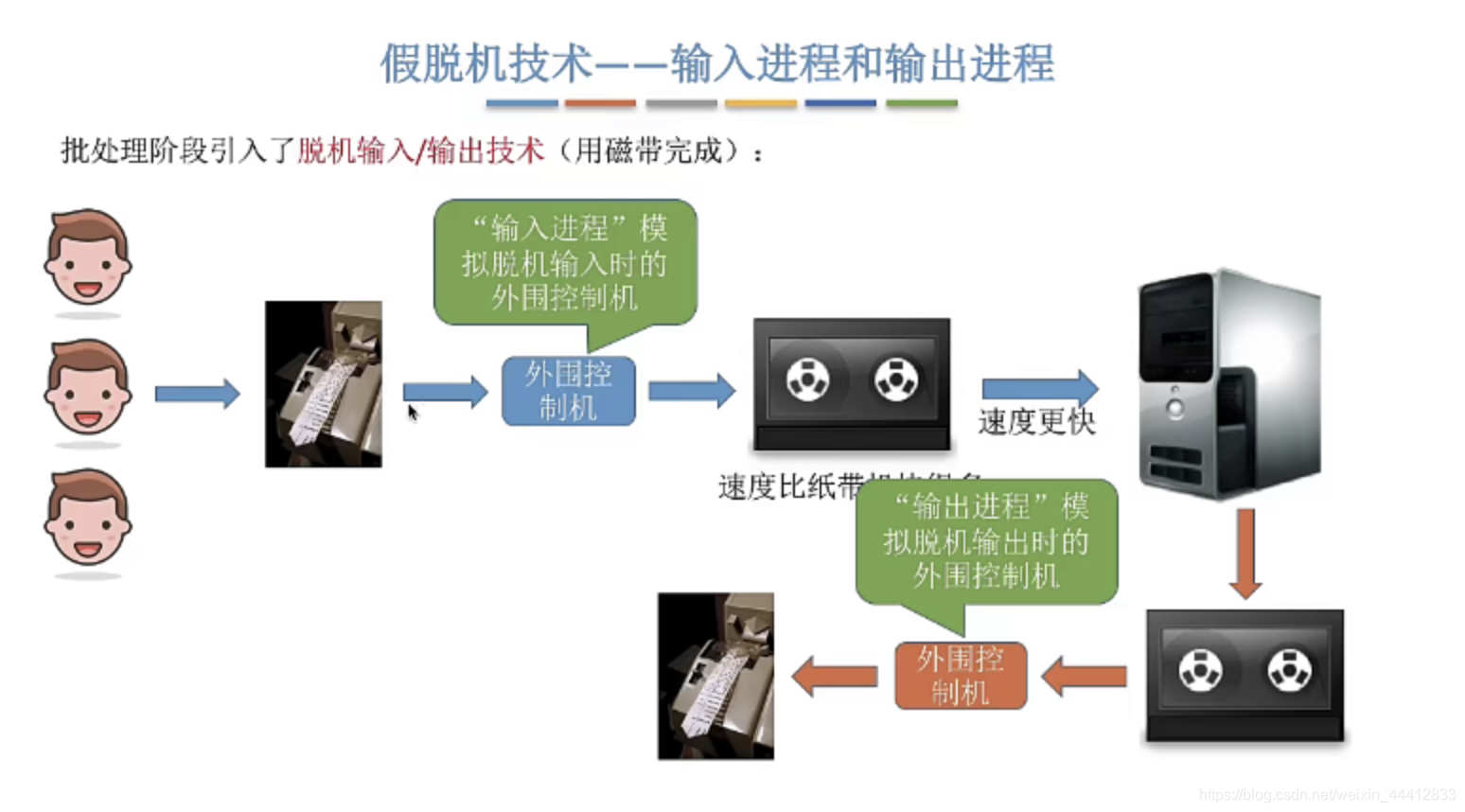

（三）假脱机技术SPOOLing

“脱机：脱离主机的控制进行的输入输出操作

• 手动：手动录入纸带
• 脱机： 输入设备——外围控制机——磁带——主机（CPU/内存）——磁带——外围控制机——输出设备

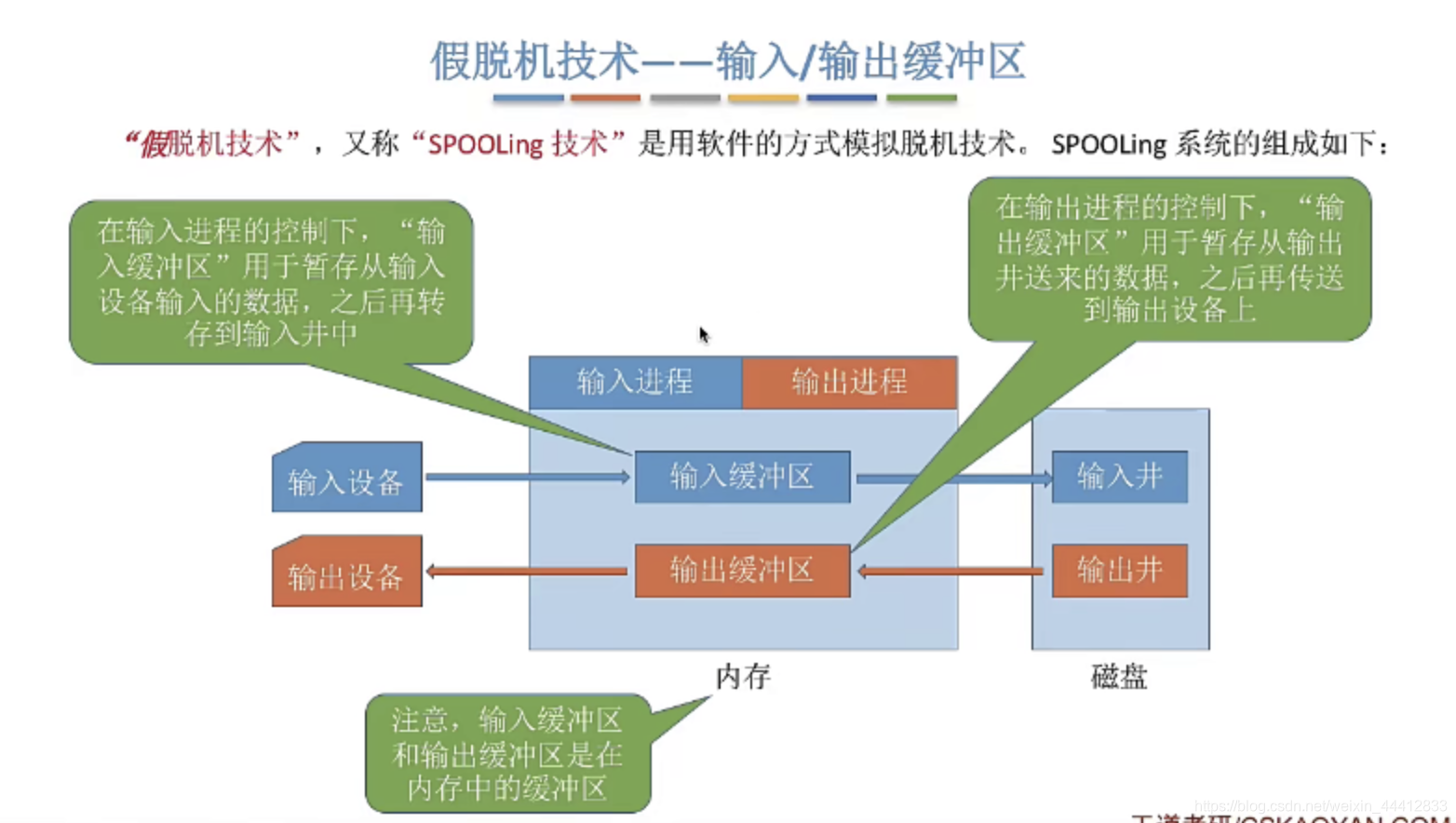

• 假脱机：输入设备——输入进程（输入缓冲区 内存）——输入井（磁盘）——主机——输出井——输出进程（输出缓冲区）——输出设备

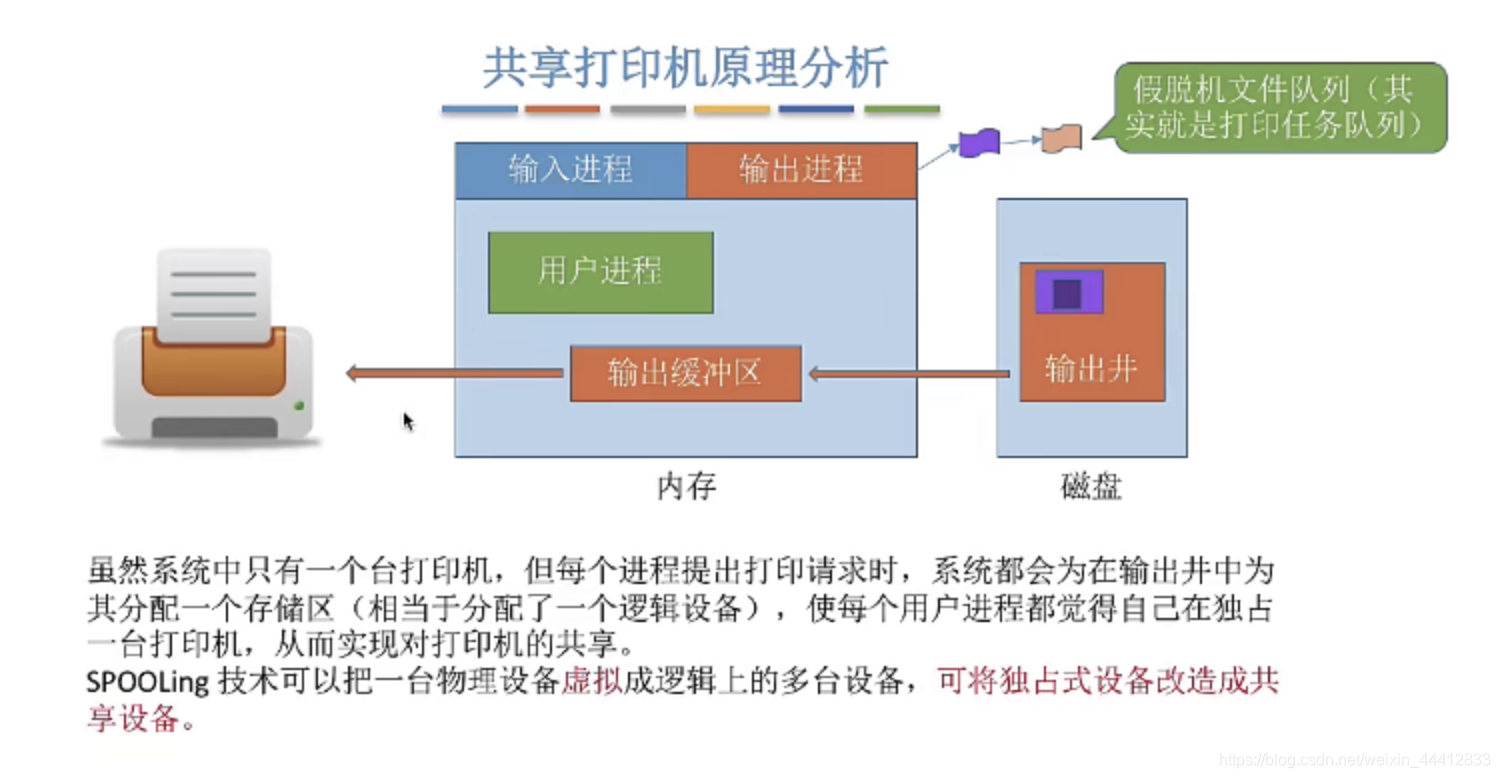

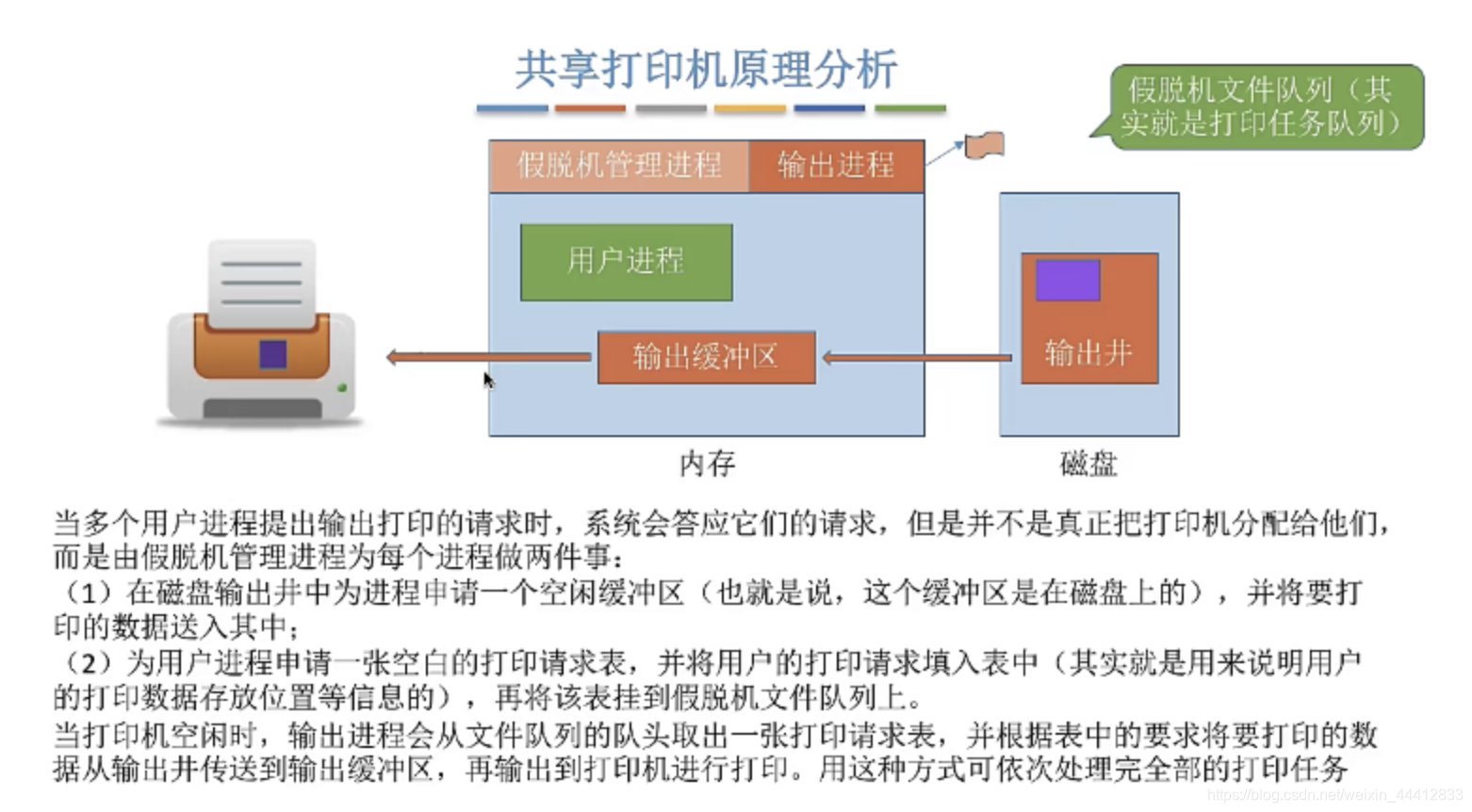

用假脱机技术实现设备共享

每次申请I/O设备时，都会在输出井中分配一个存储区，相当于分配了一个逻辑设备，让用户进程觉得自己在独占设备

（四）设备的分配与回收

1、设备分配考虑的因素

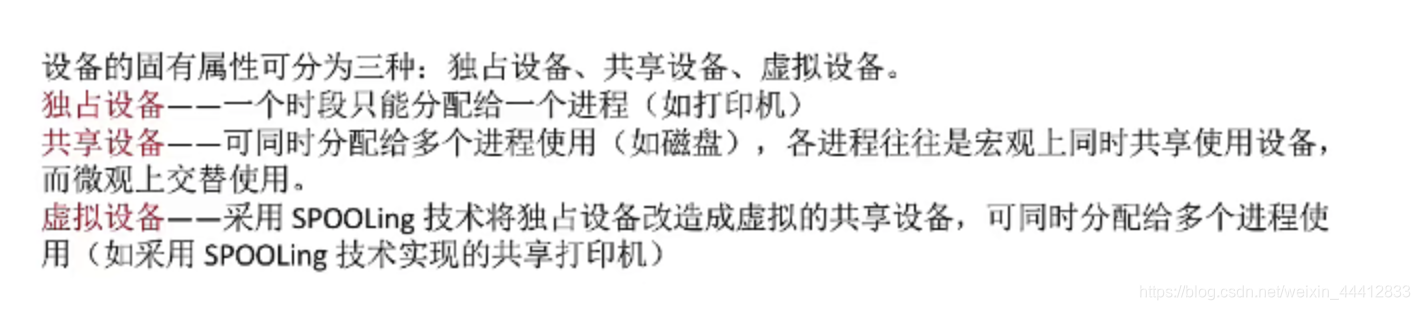

• 设备的固有属性

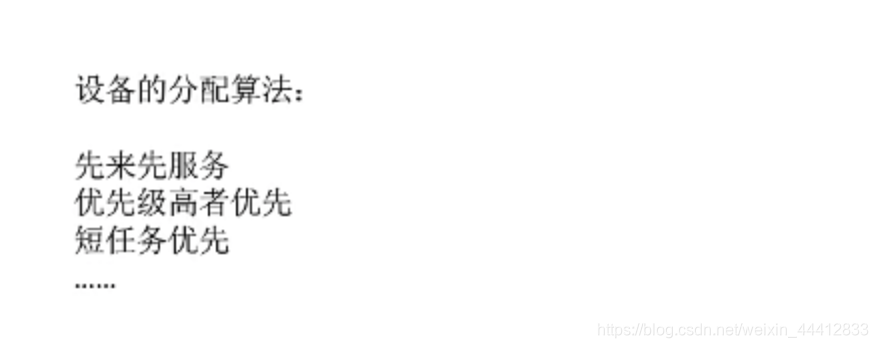

• 设备分配算法

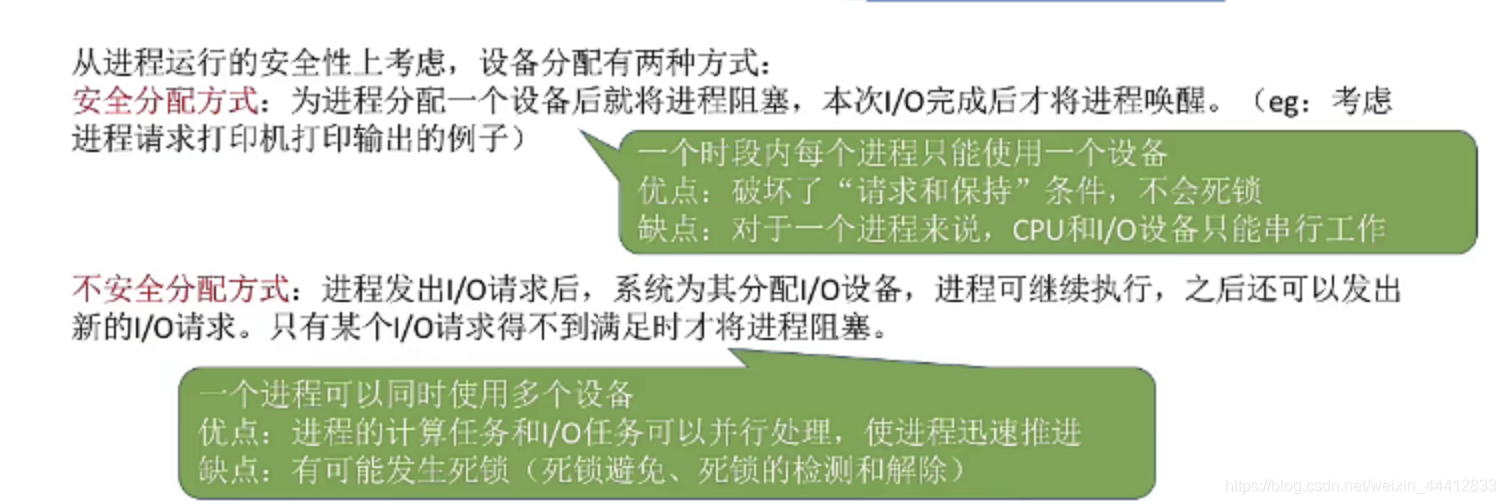

• 设备分配中的安全性

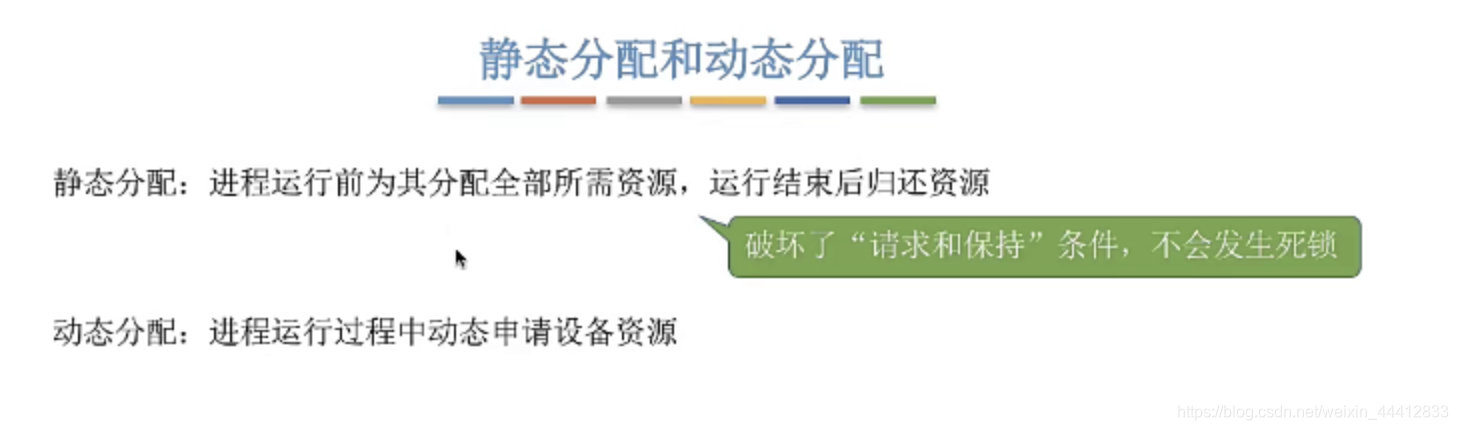

2、设备分配方式

静态分配

动态分配

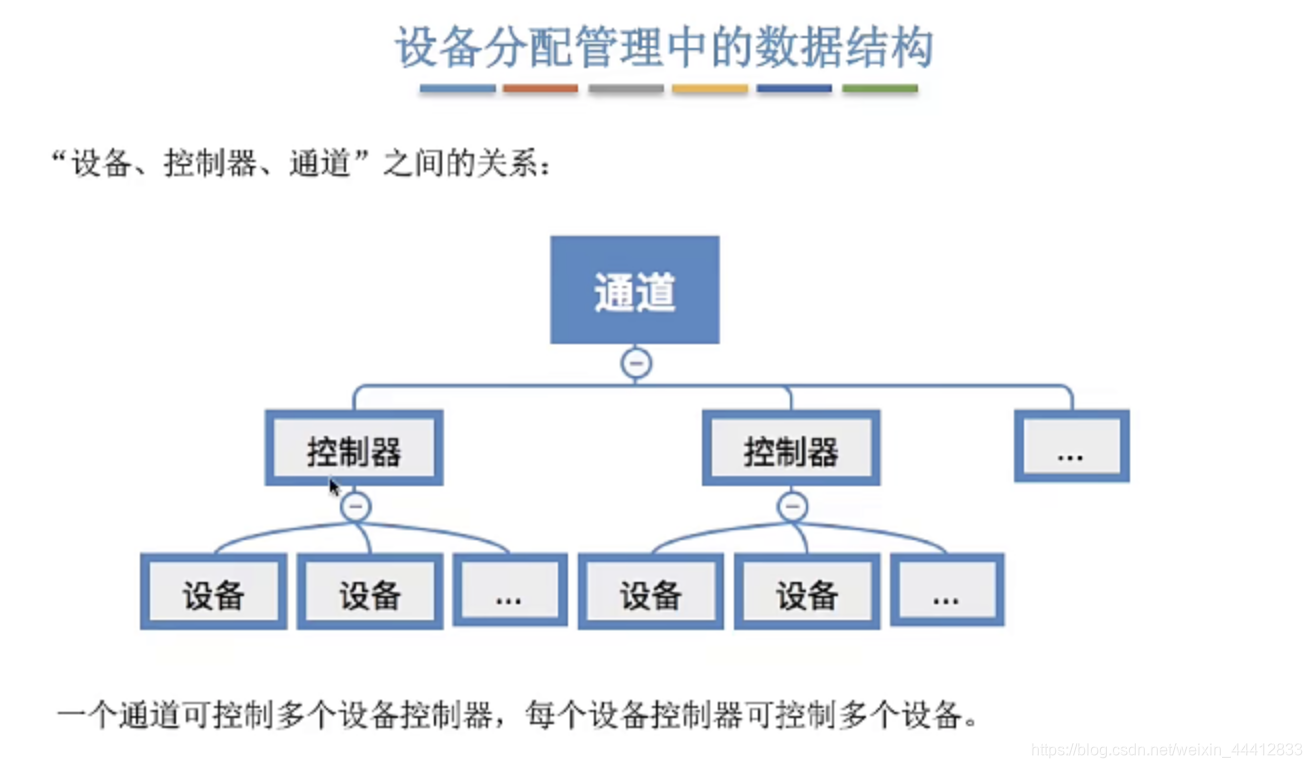

3、设备分配管理中的数据结构

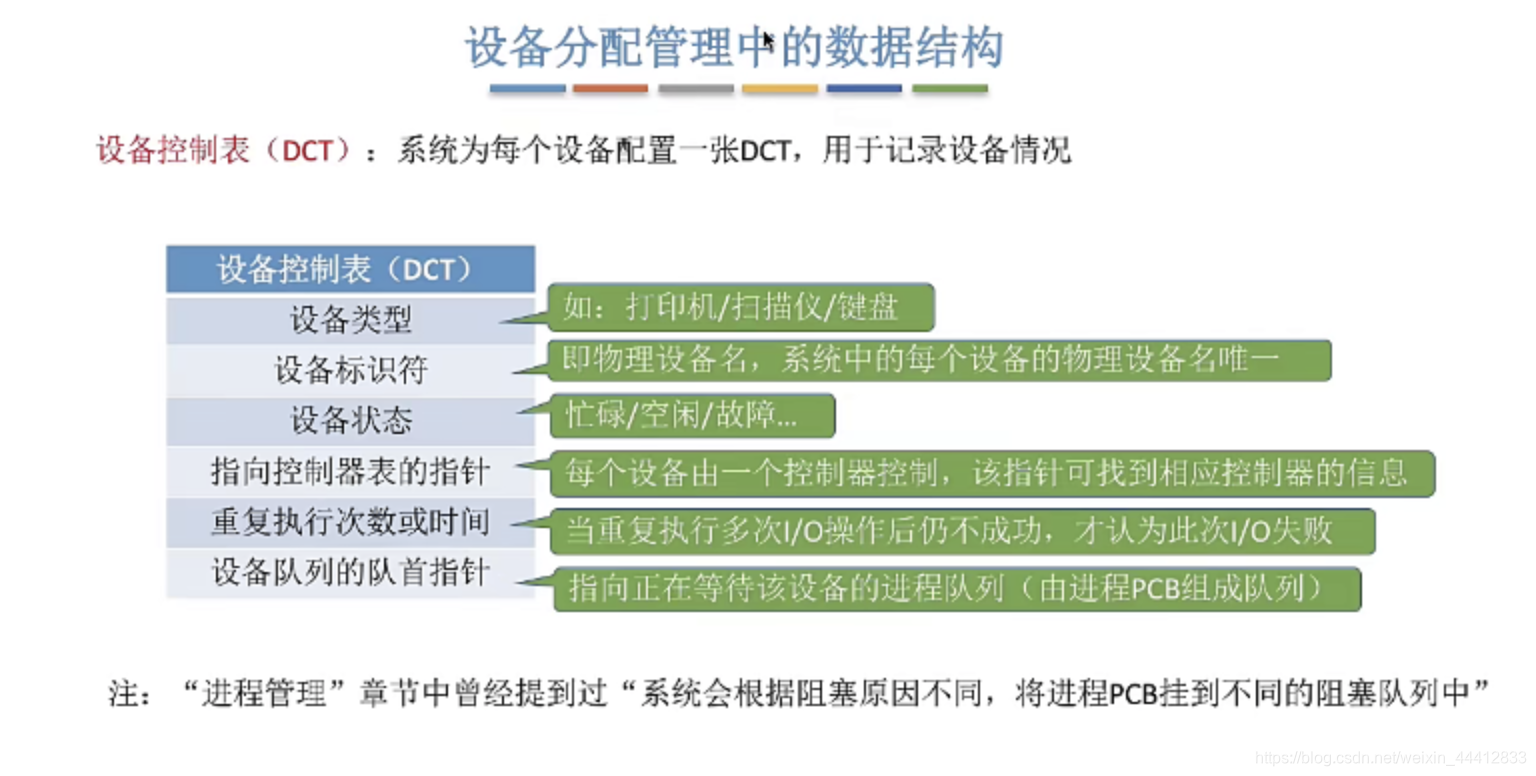

设备控制表

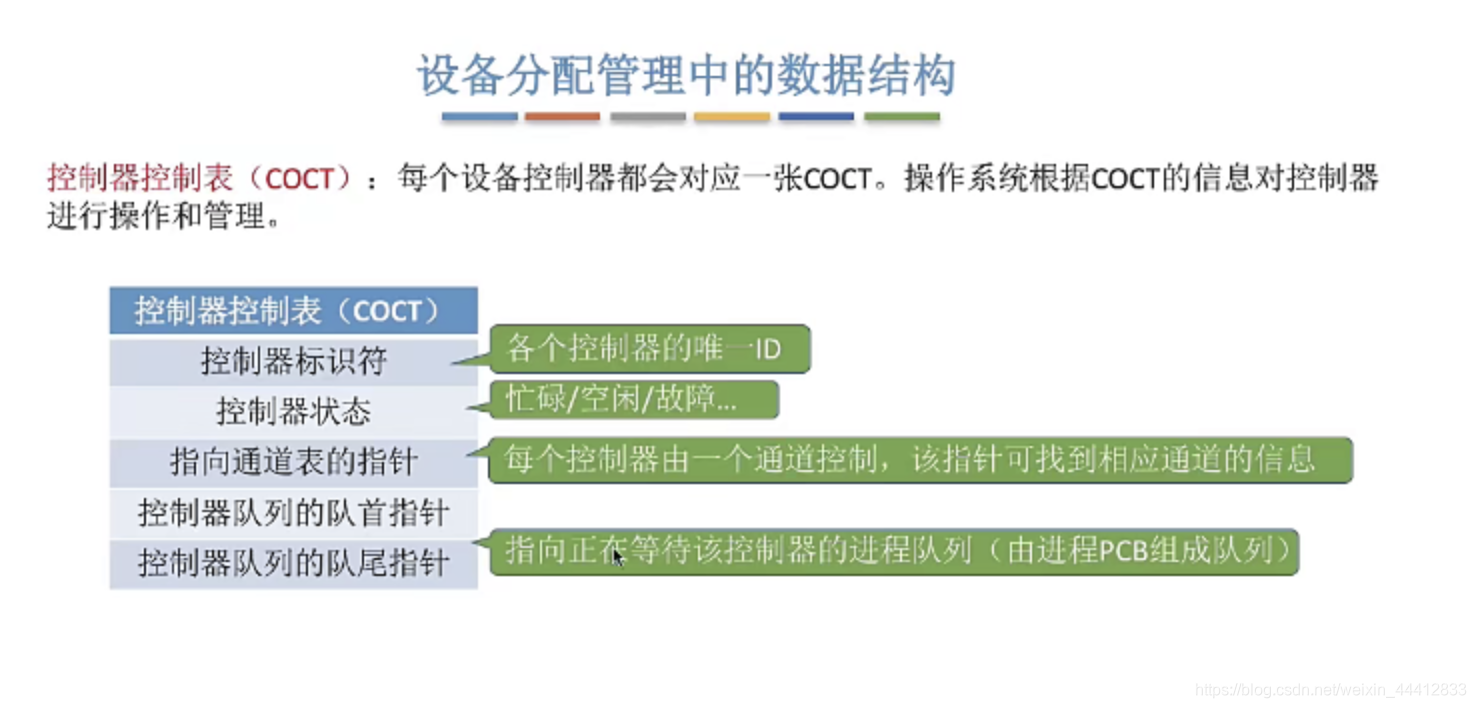

控制器控制表

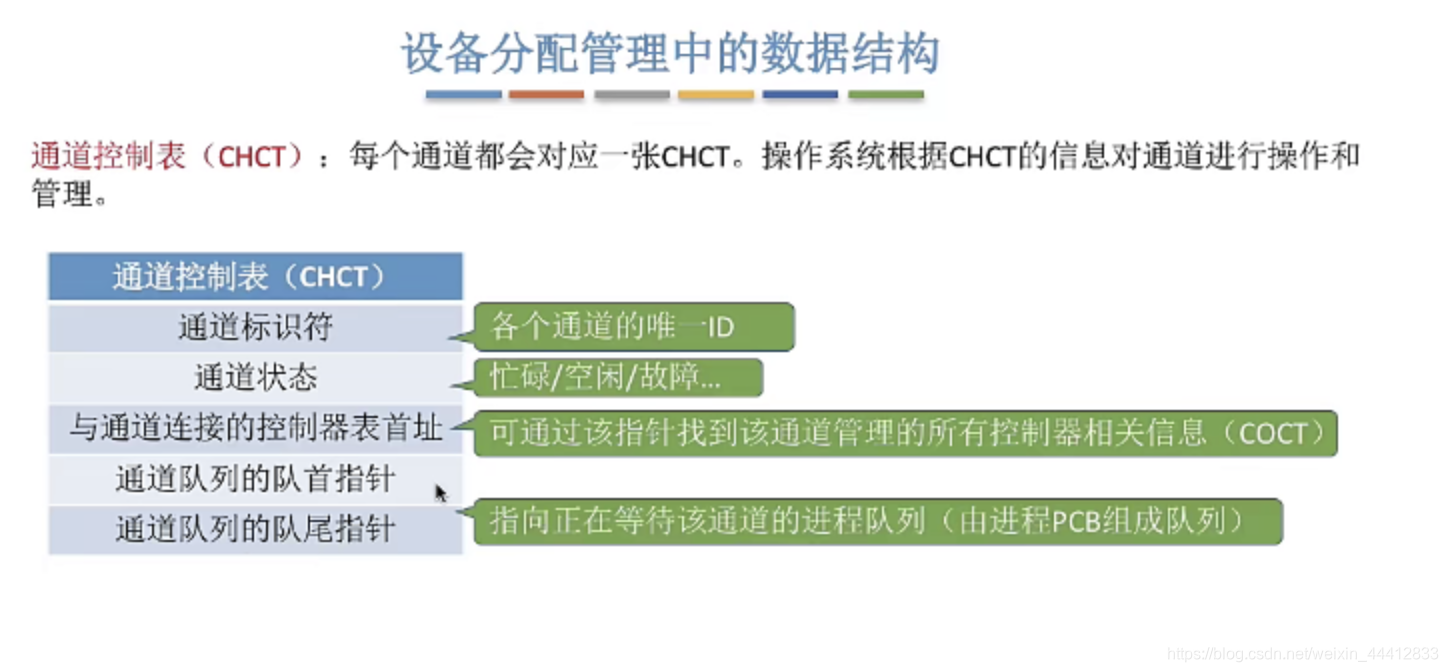

通道控制表

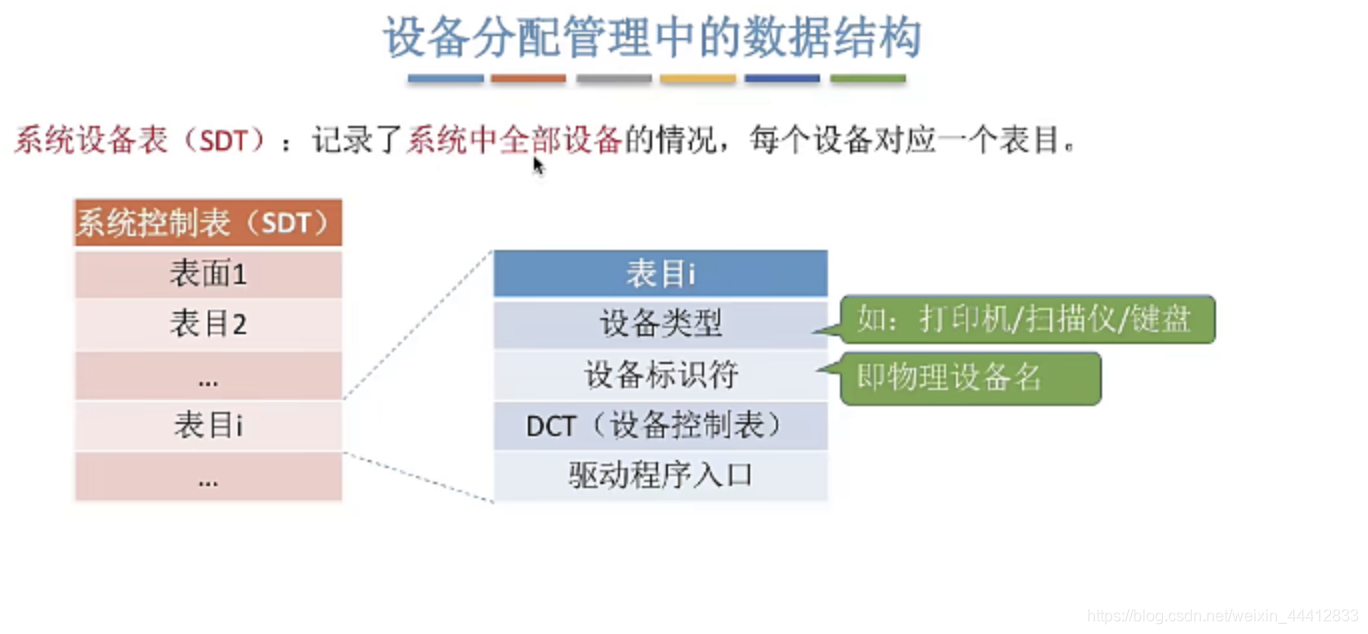

系统设备表SDT

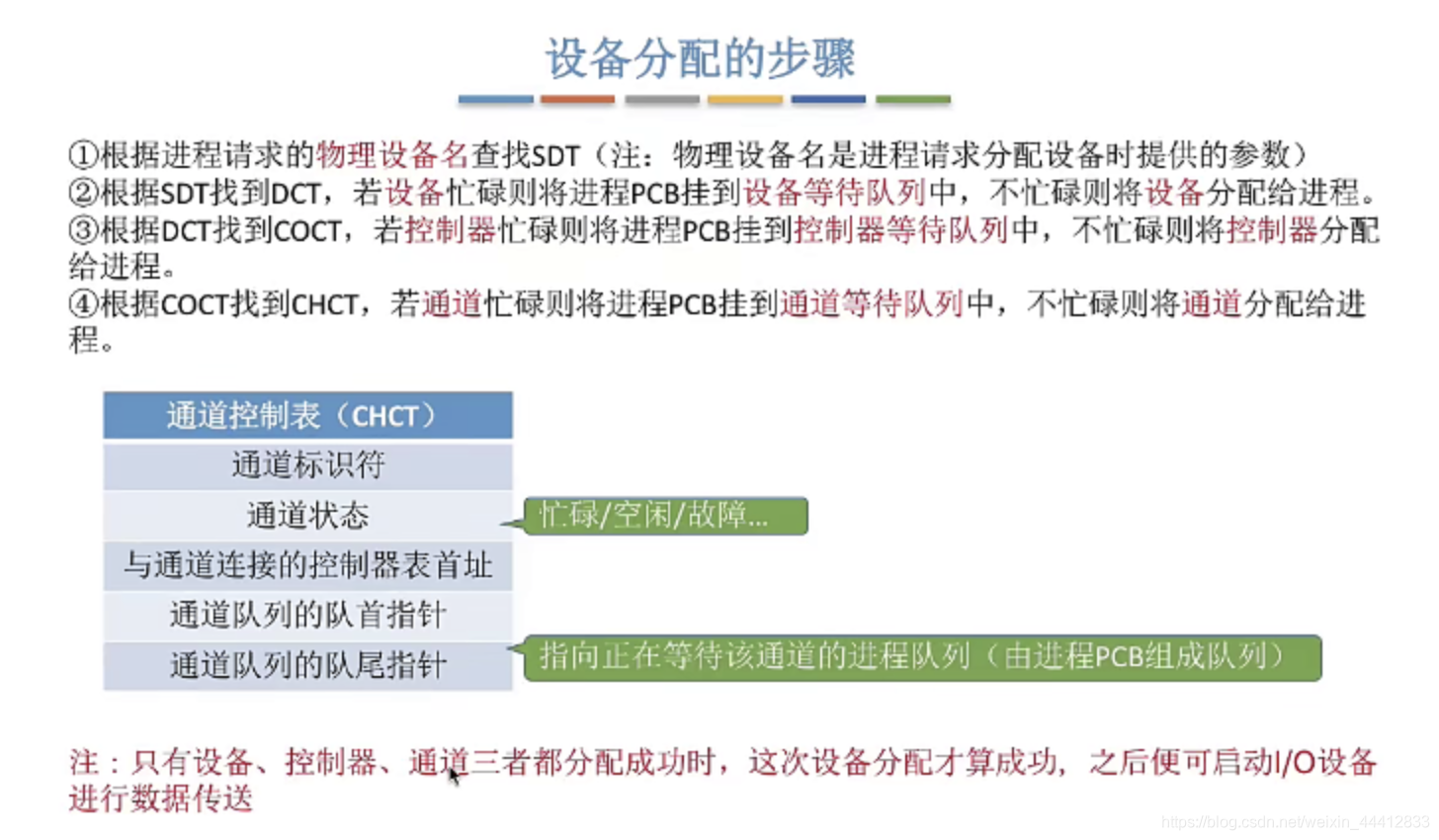

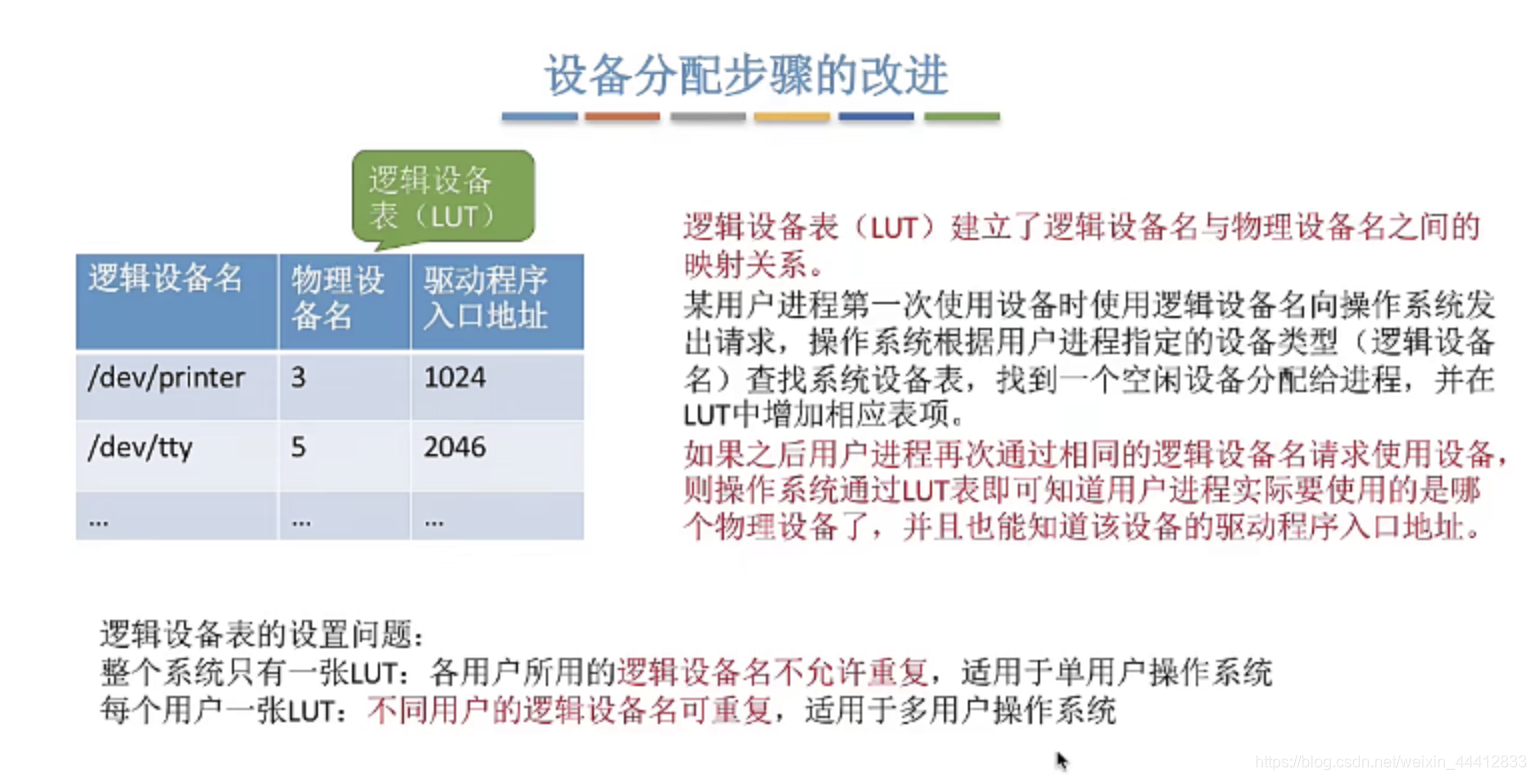

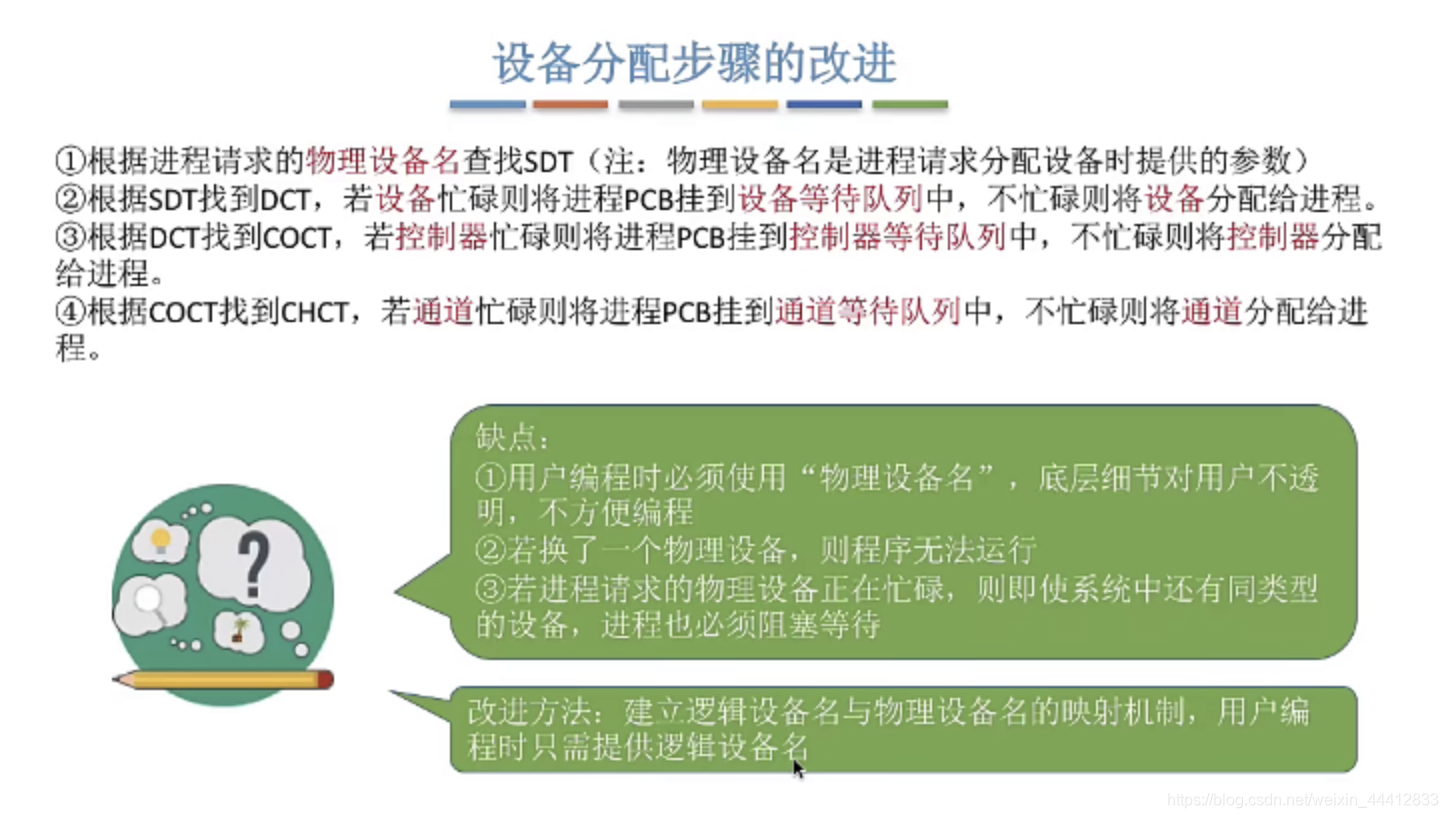

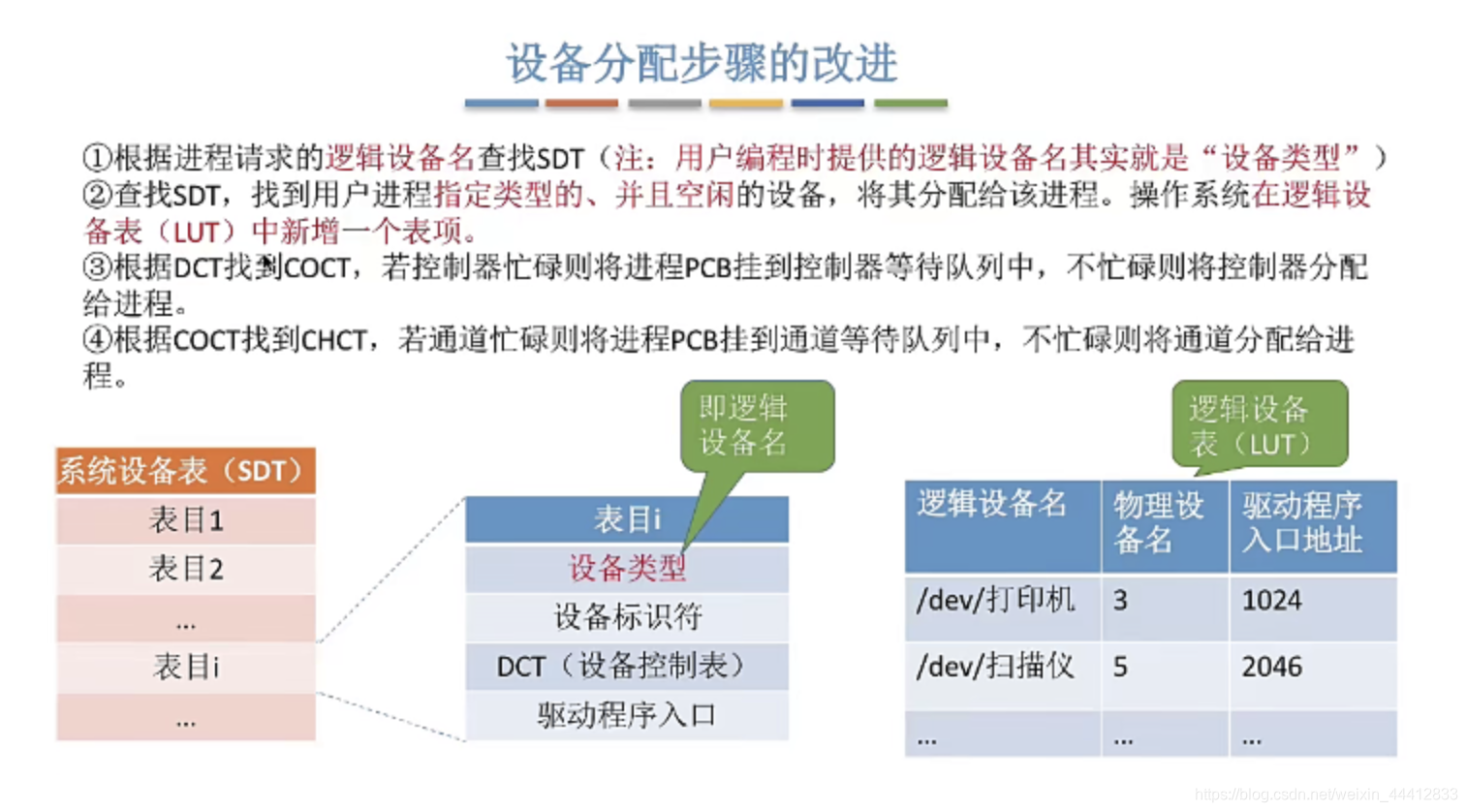

设备分配的步骤

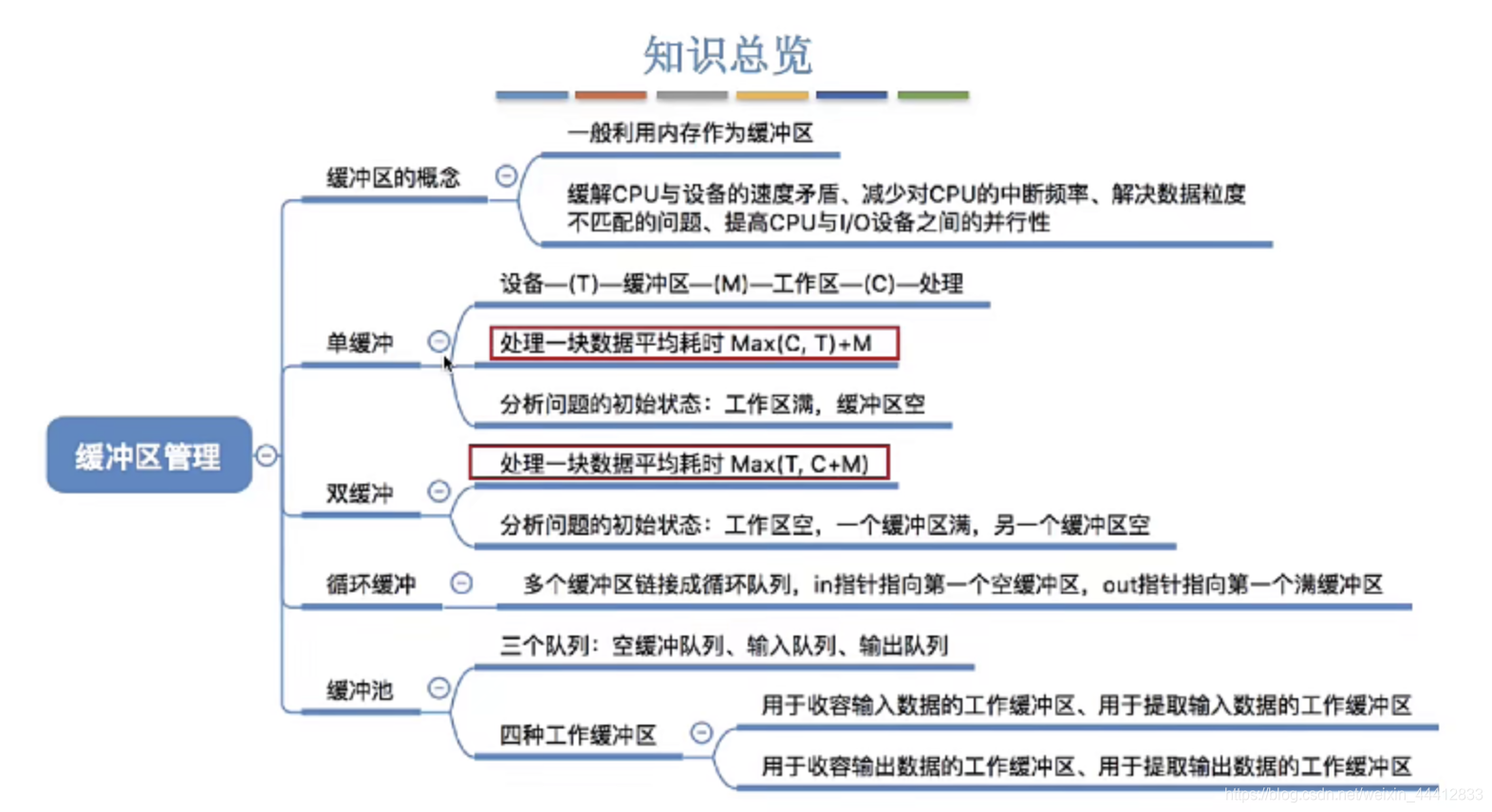

（五）缓冲区管理

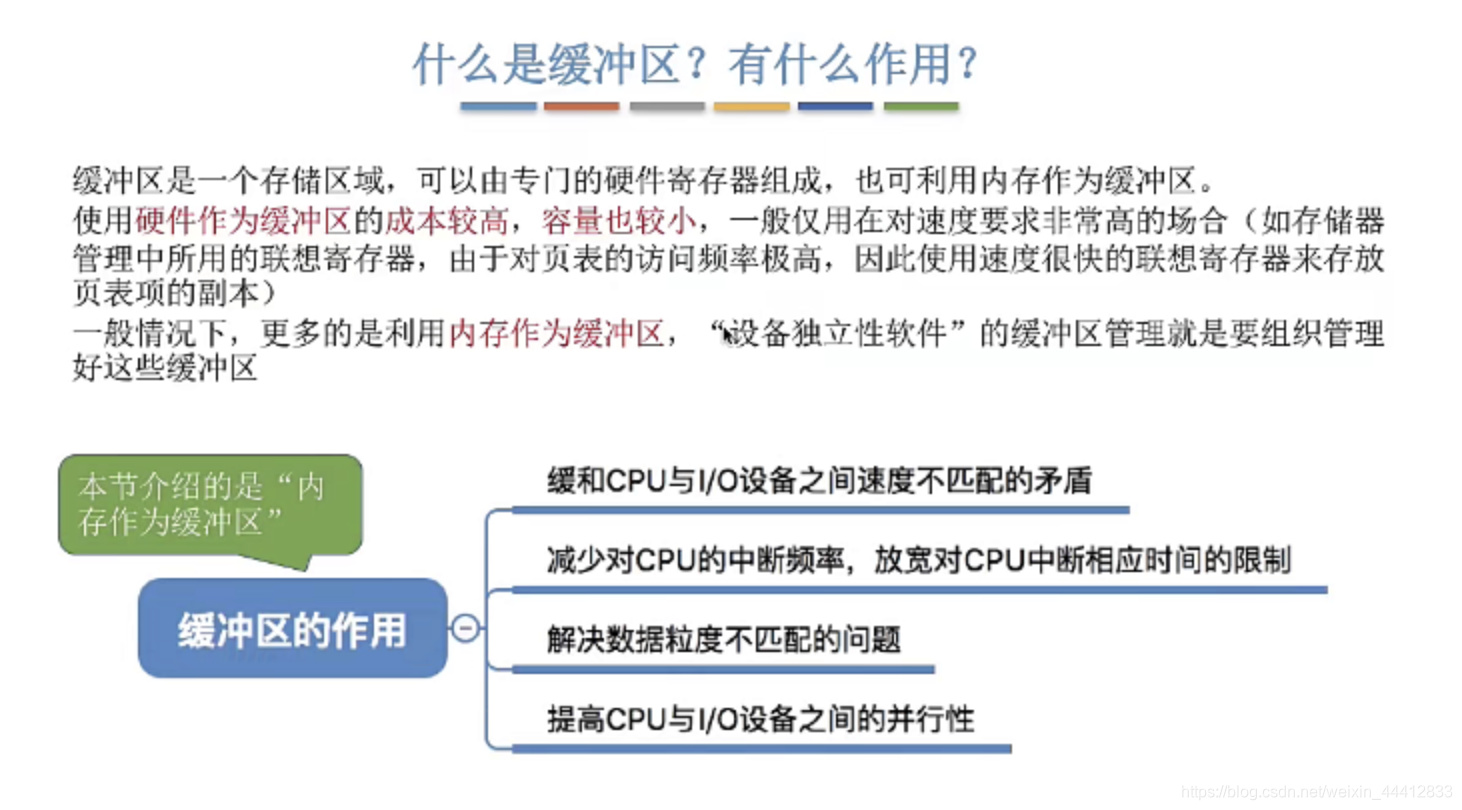

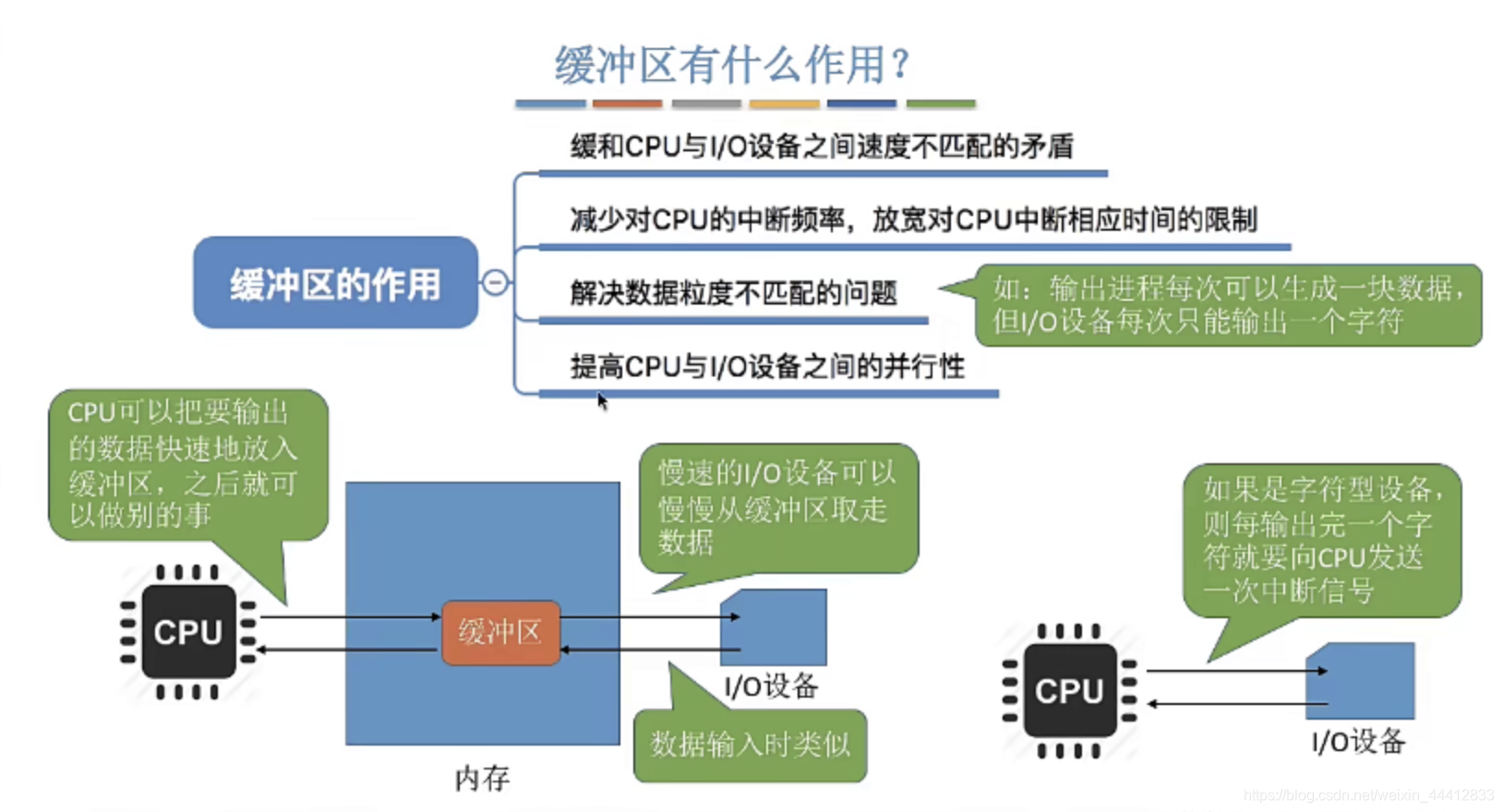

1、什么是缓冲区？有什么作用？

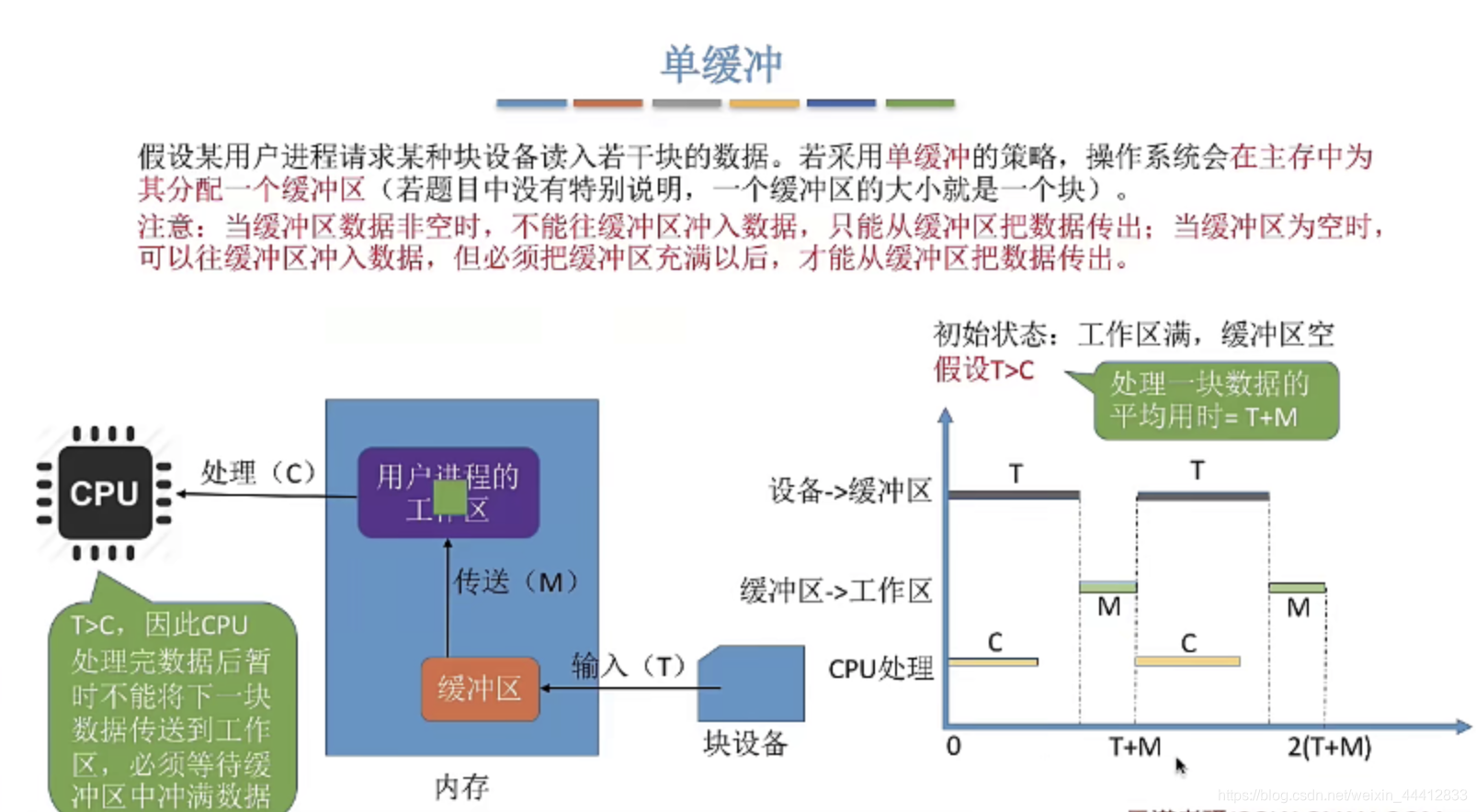

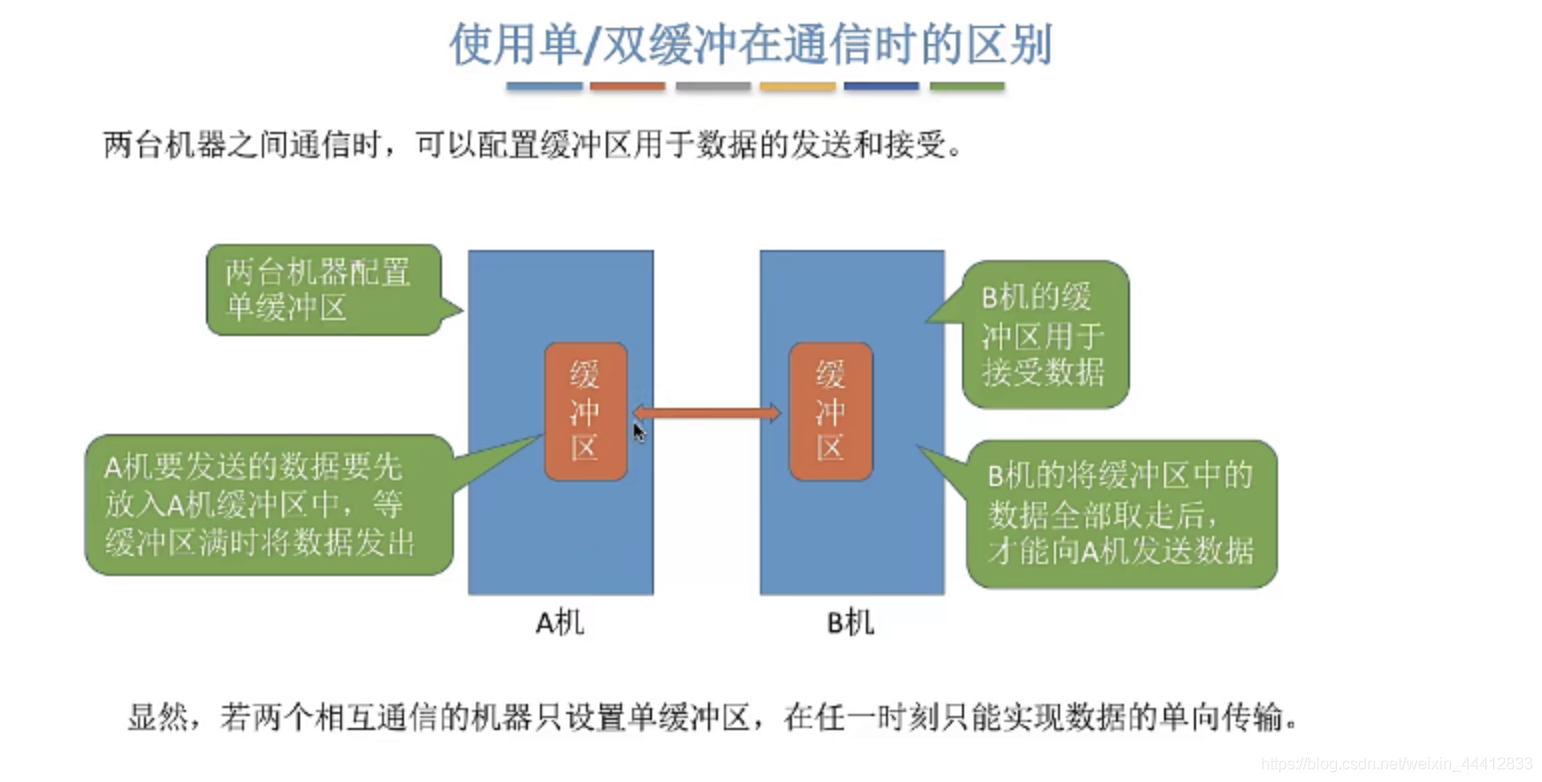

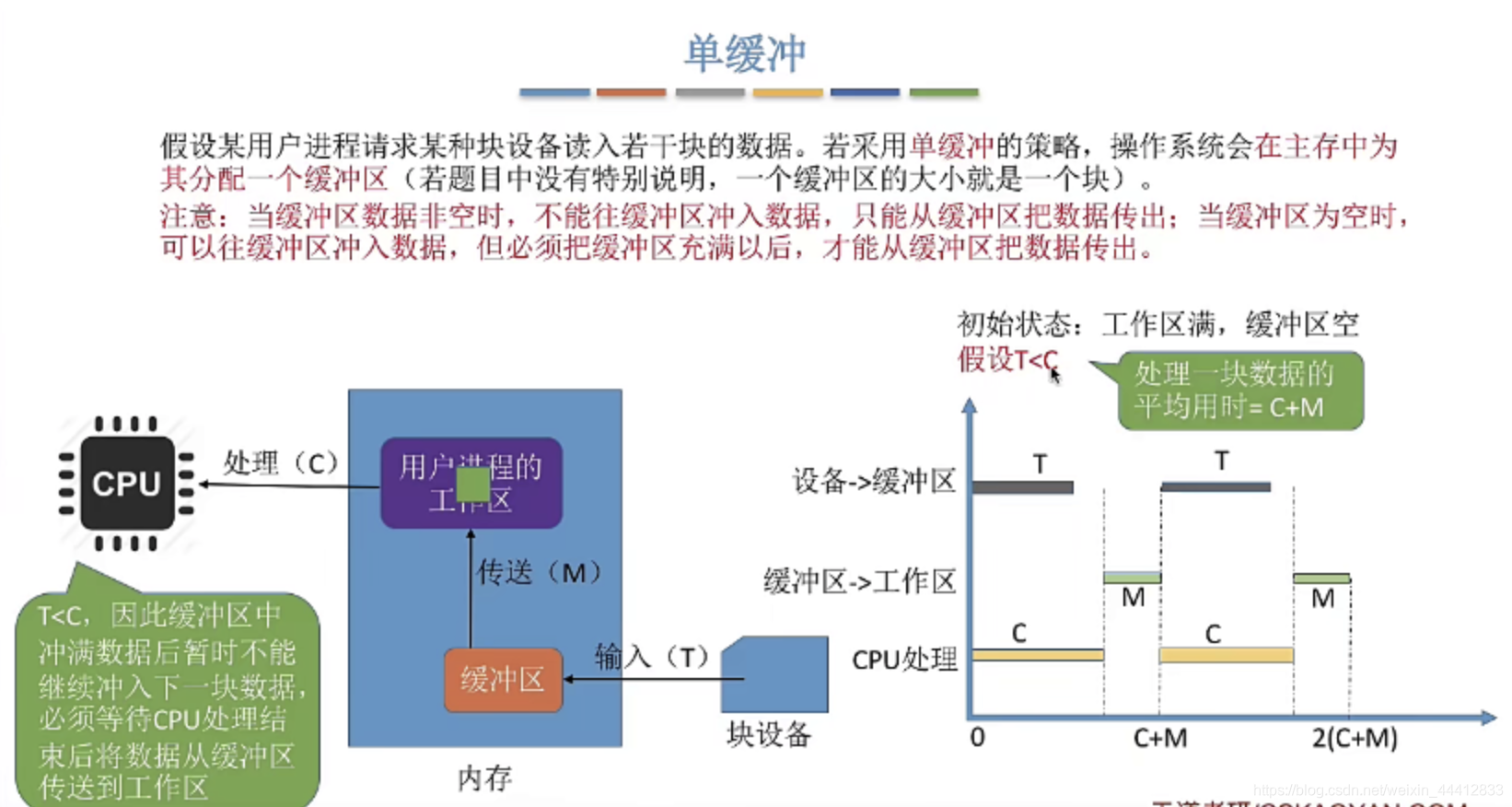

2、单缓冲

每处理一块数据需要多久？

假定一个初始状态，下一次回到这个状态的时间就是处理一块数据的时间

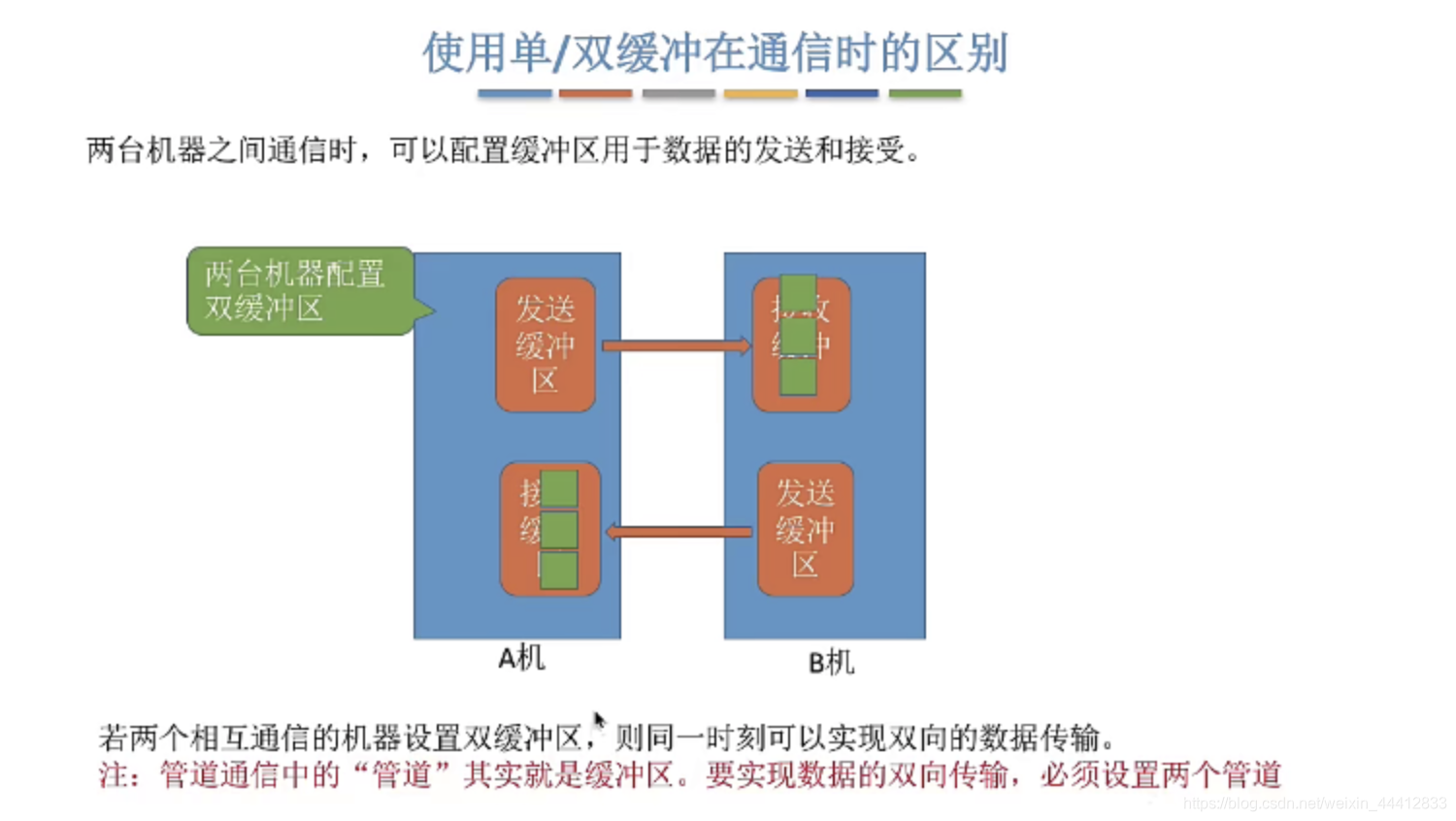

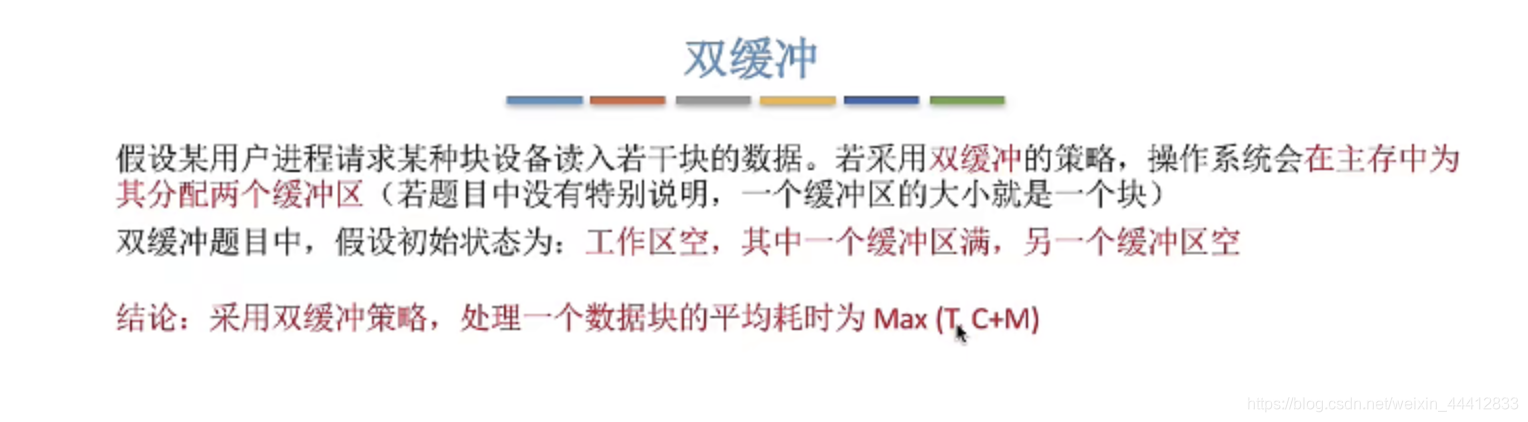

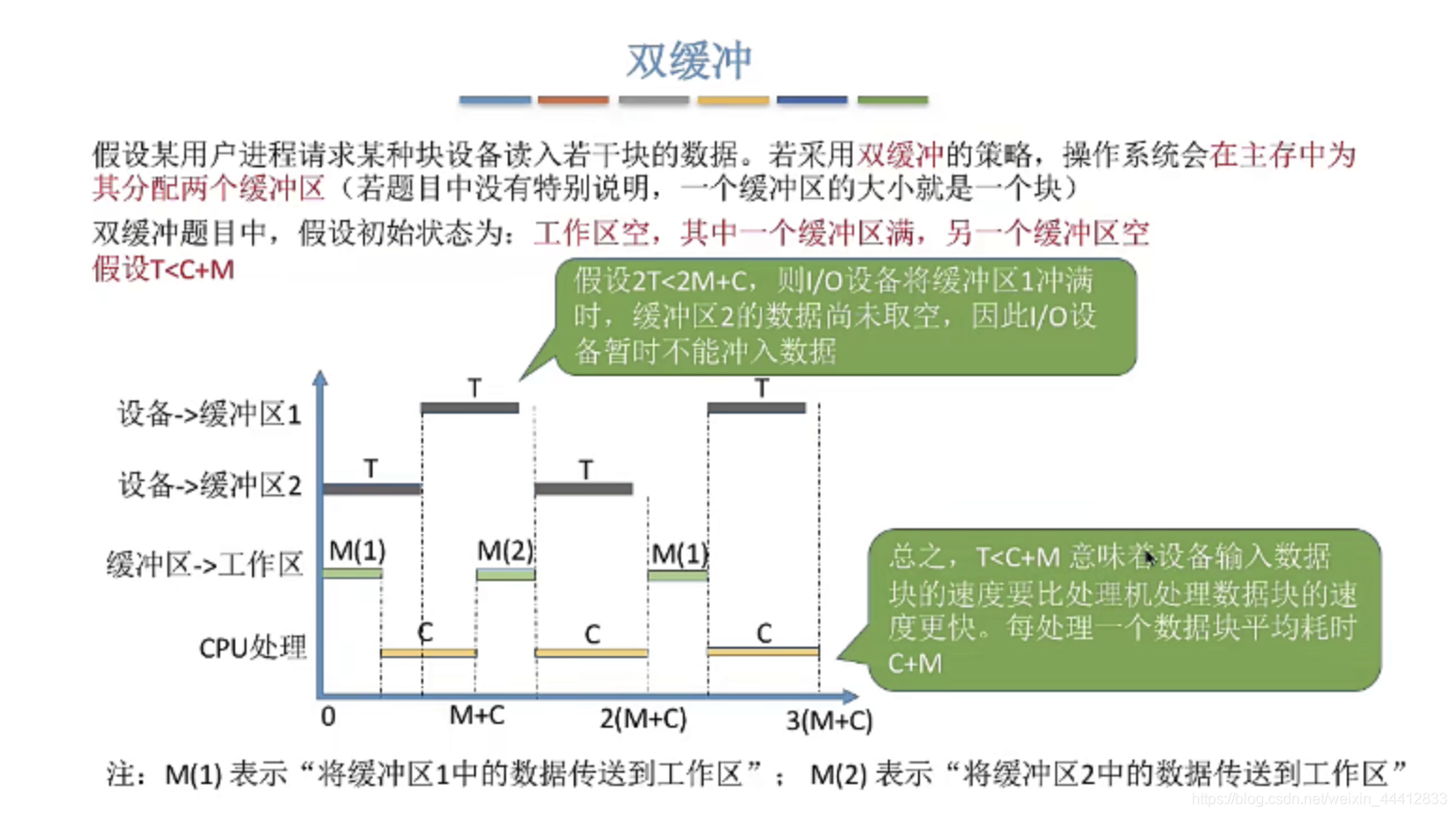

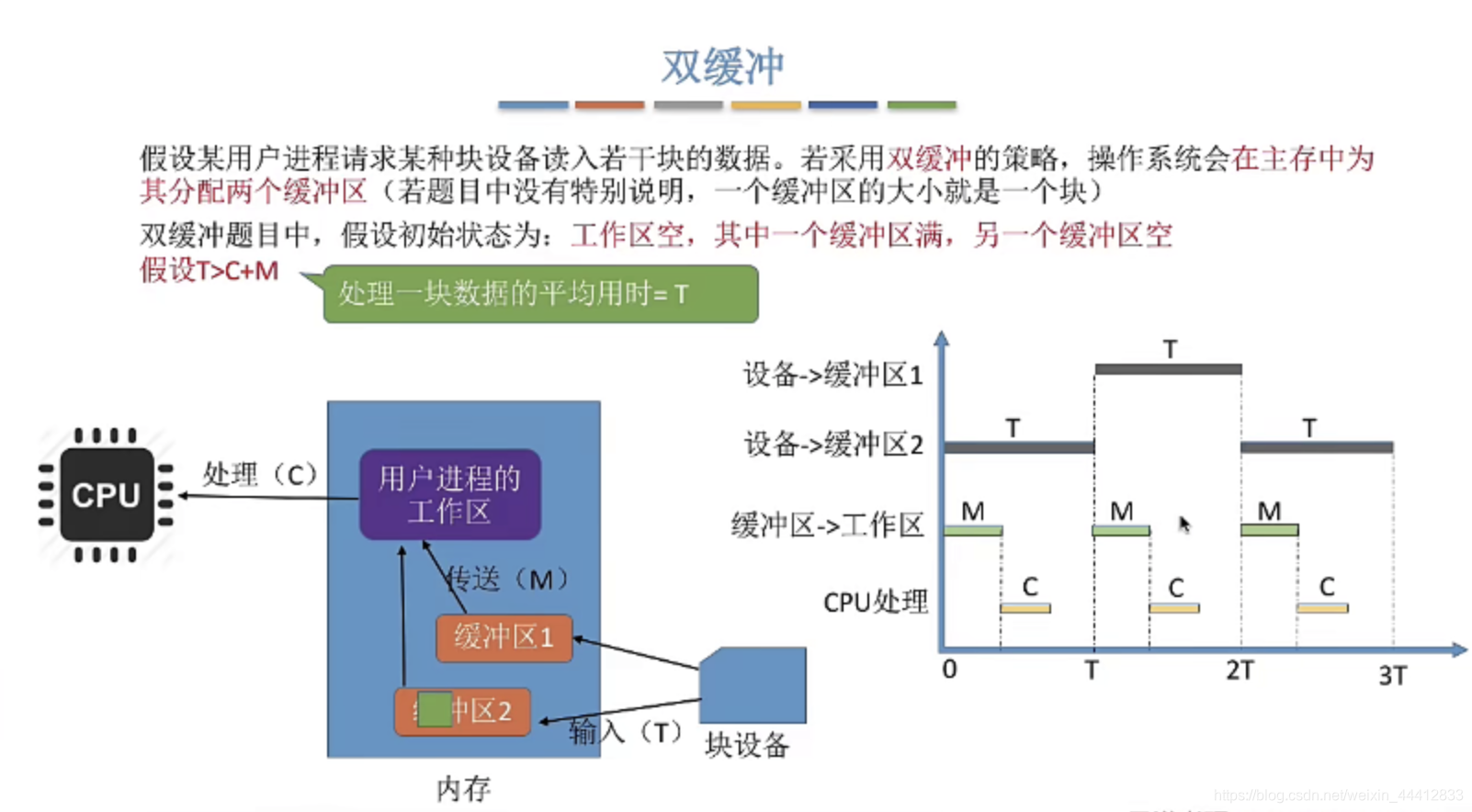

3、双缓冲

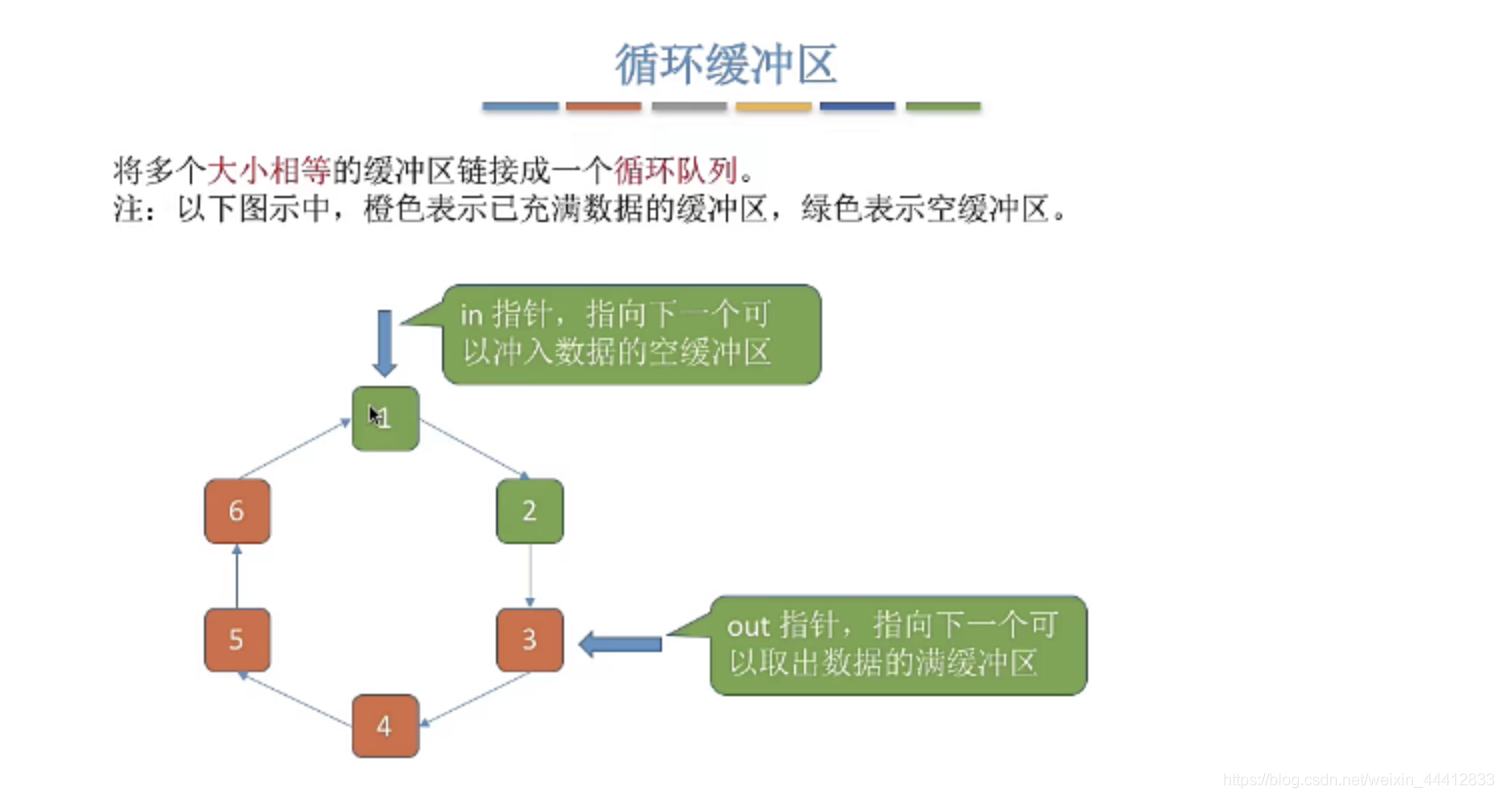

4、循环缓冲

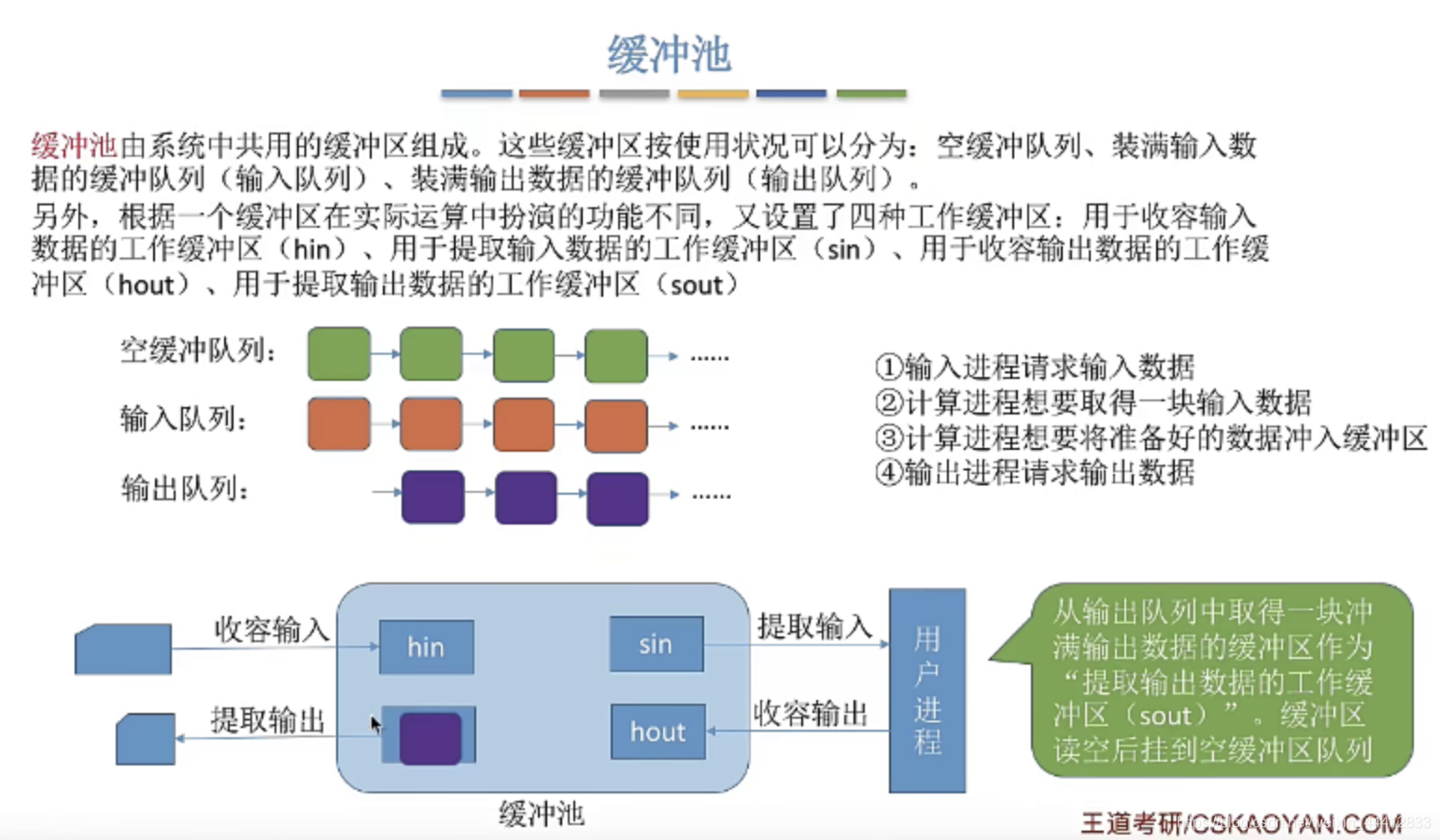

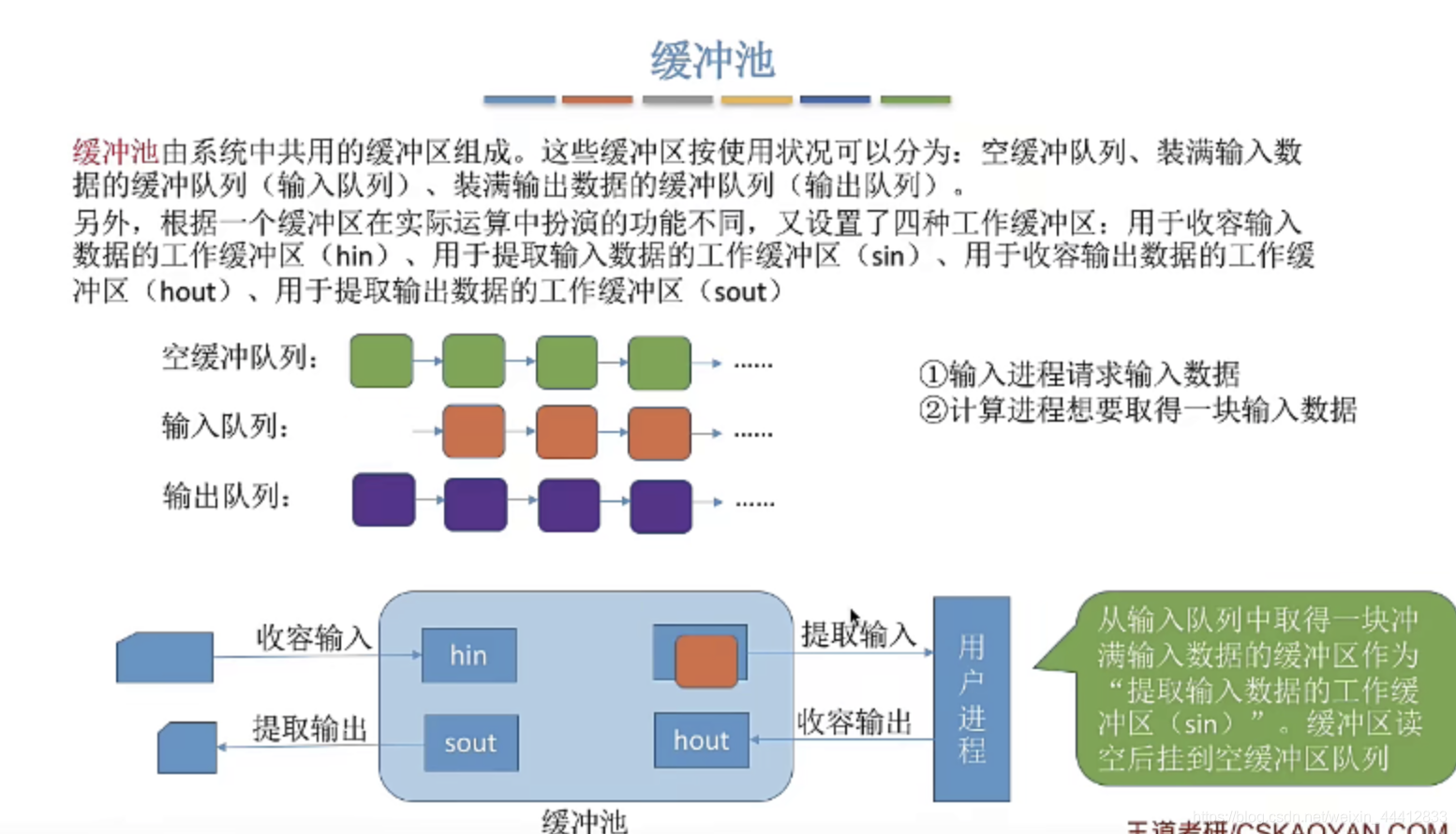

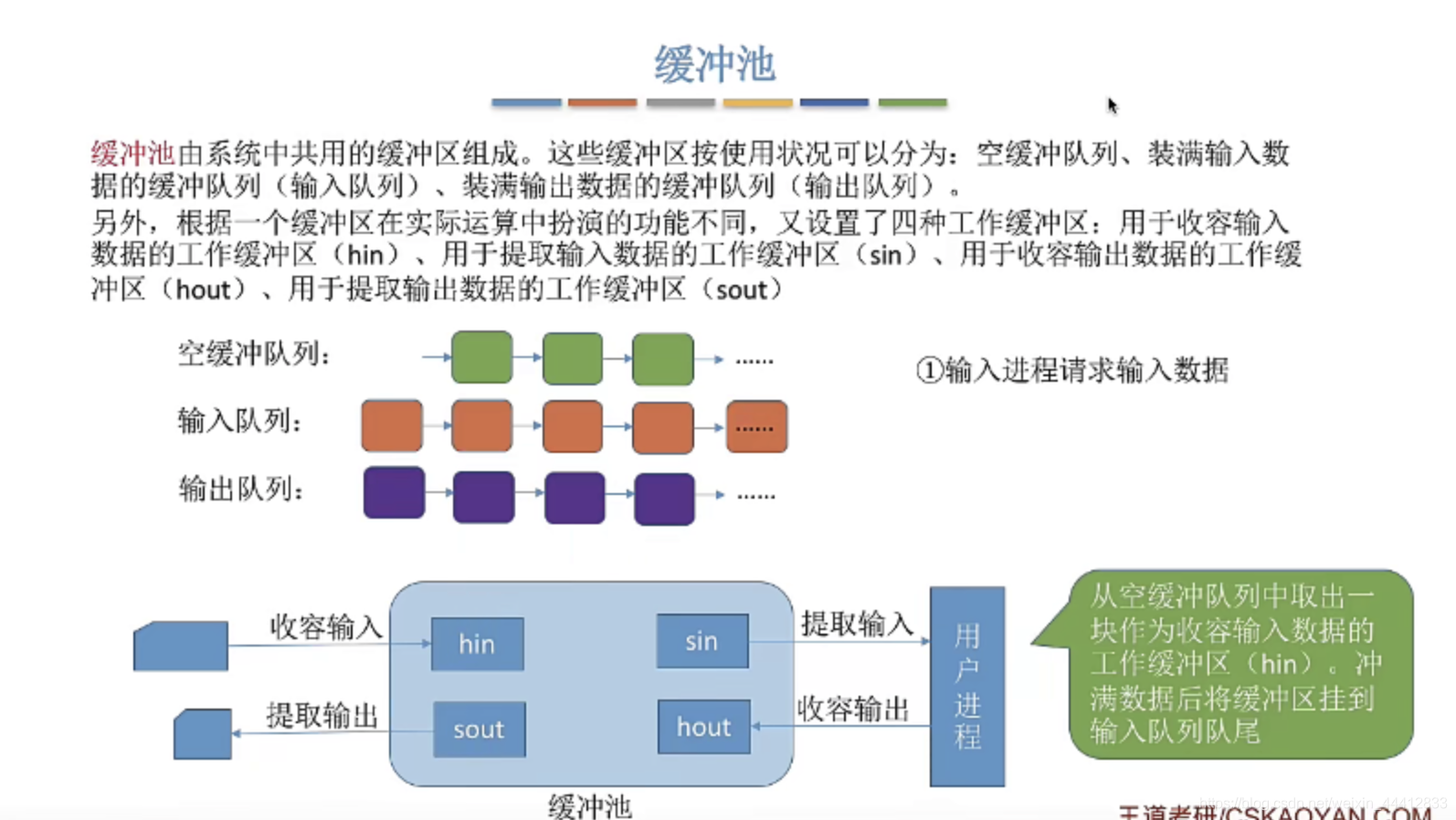

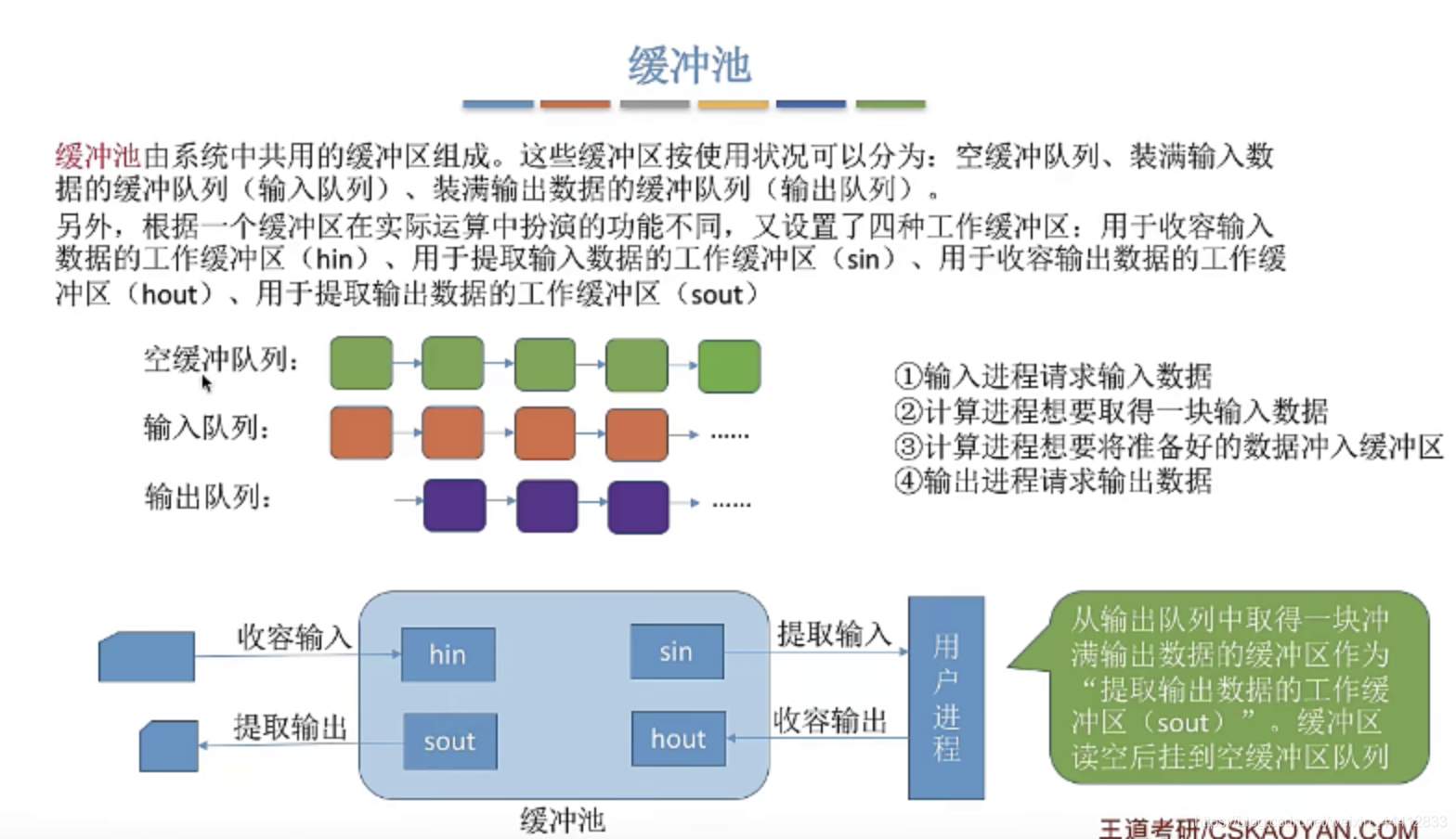

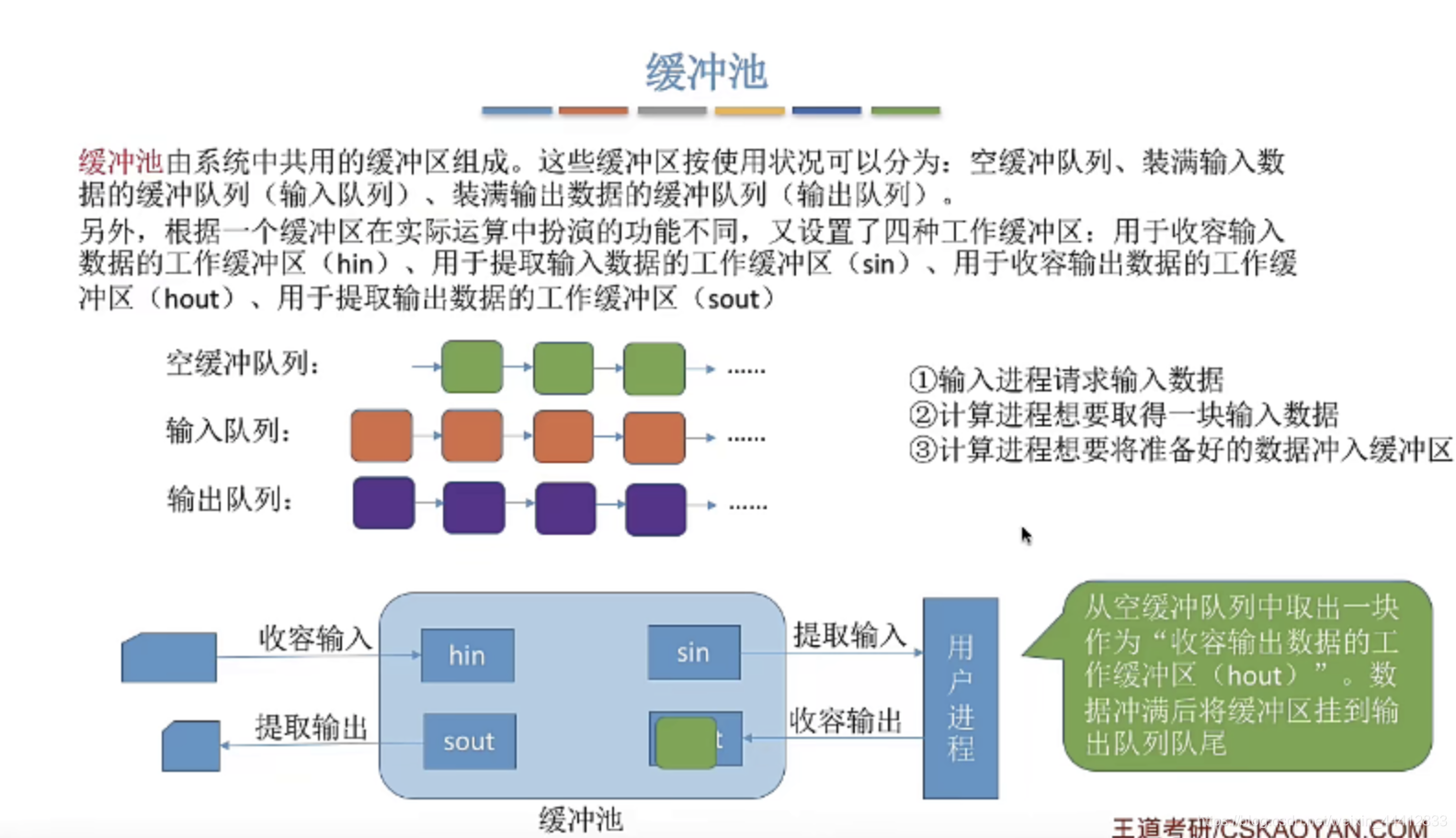

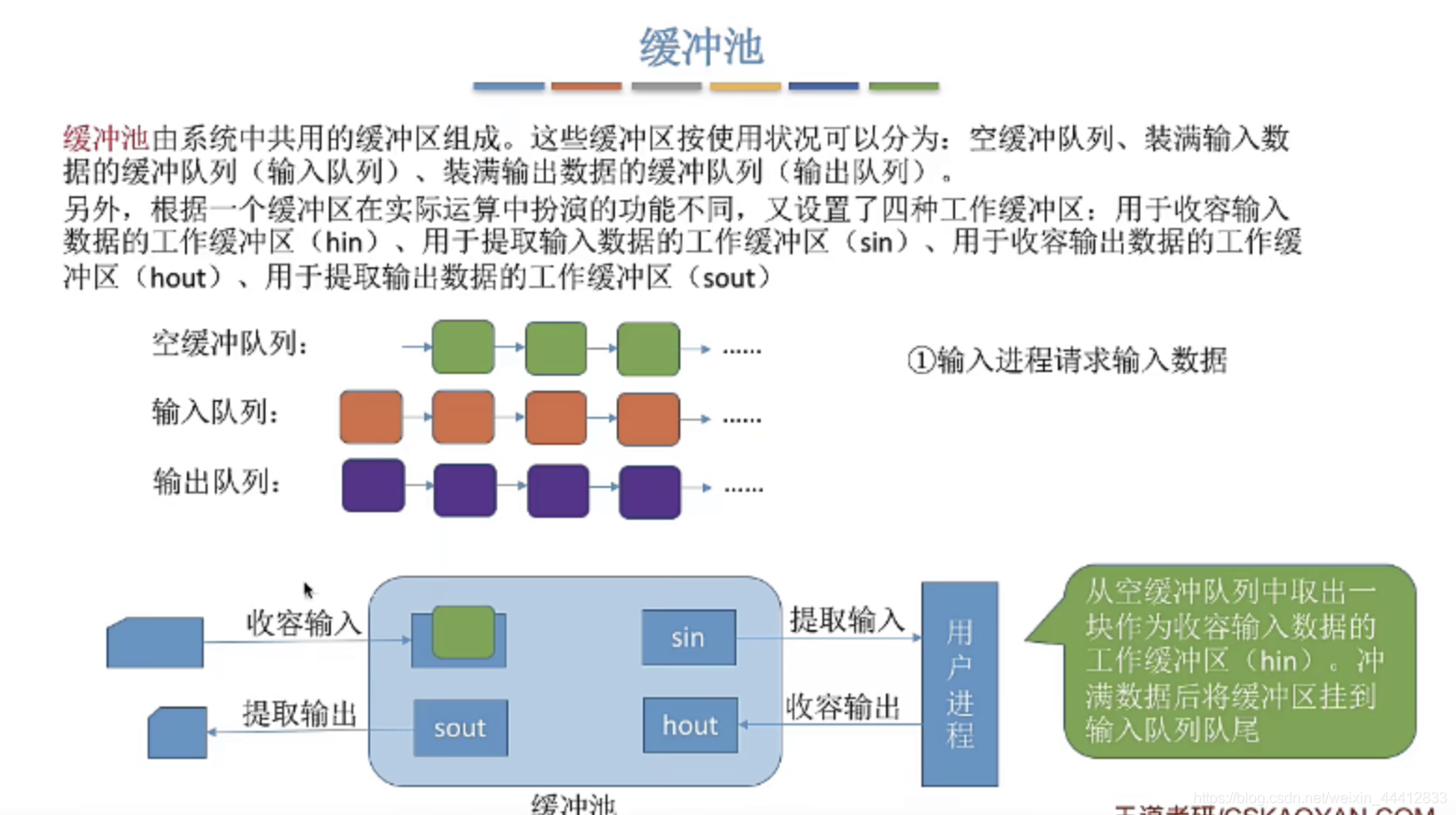

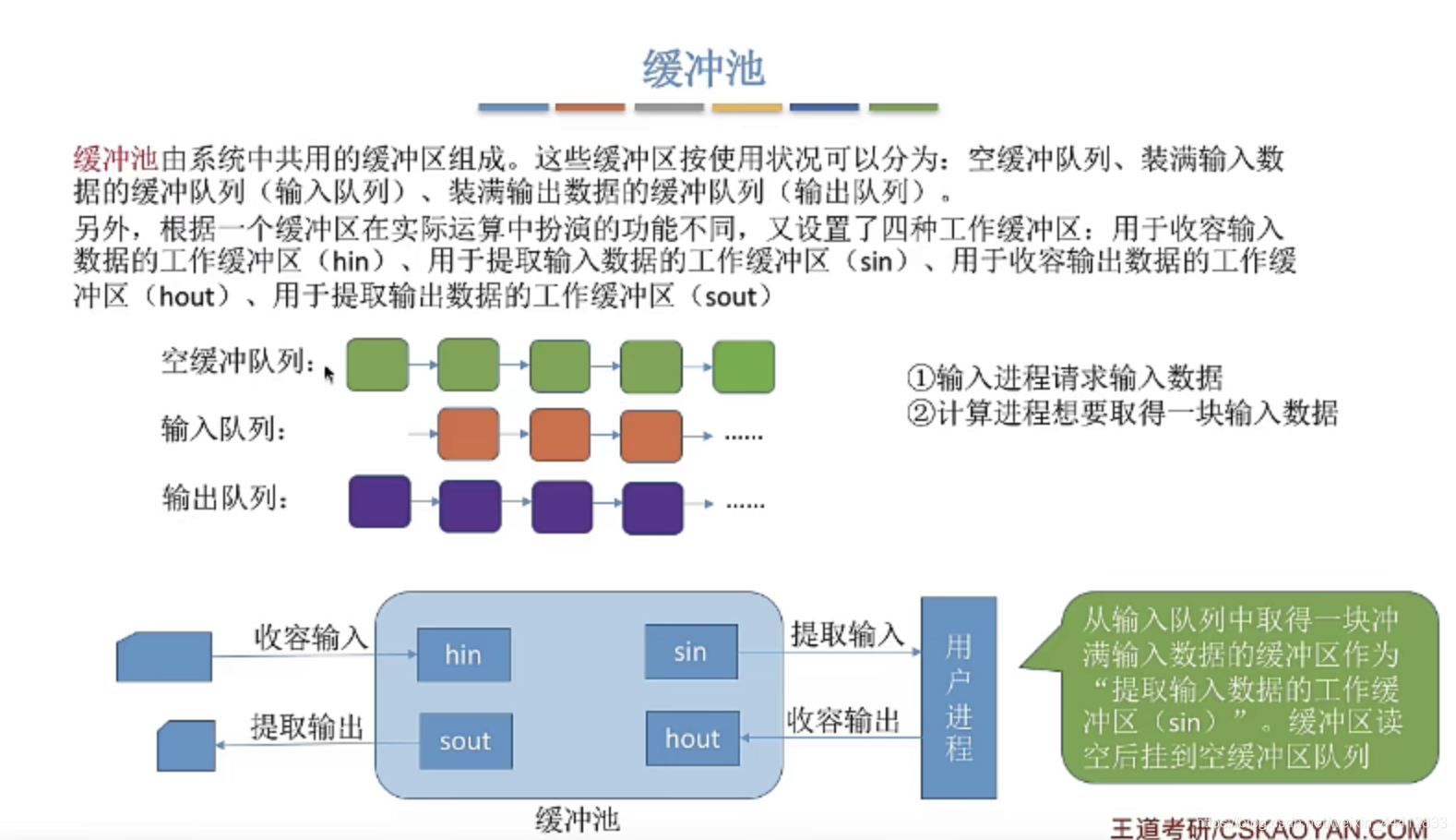

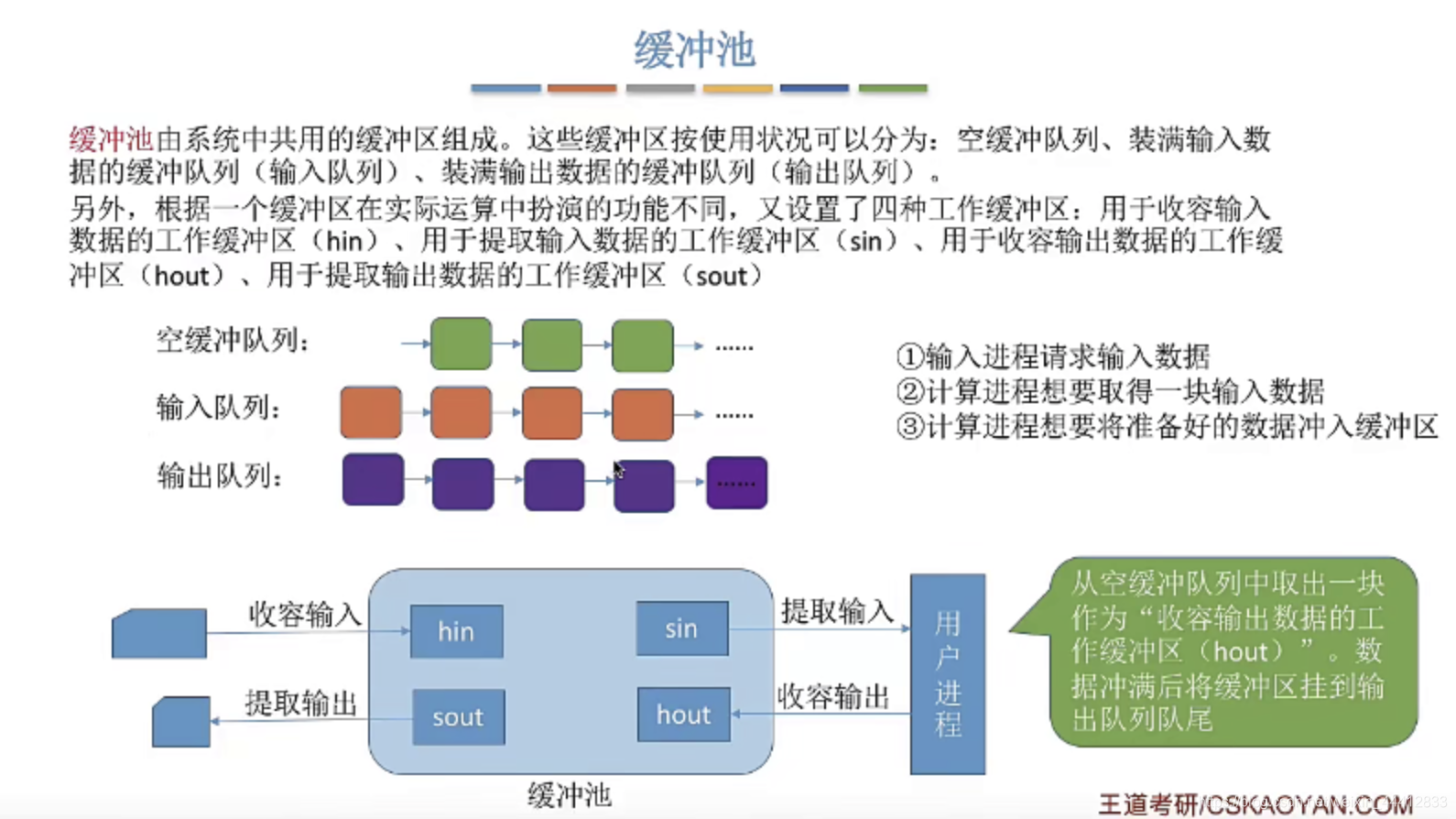

5、缓冲池

case1

case2


case3

case4
