基于STM32的便携式取暖器

1.简介

  基于STM32的便携式取暖器是一种集成了现代微控制器技术和取暖功能的智能设备。以STM32微控制器为核心，该微控制器具有高性能、低功耗和易于编程的特点。此外，取暖器还配备了温度传感器（如DS18B20）、显示屏（如LCD1602或OLED）、加热元件、控制按键以及可能的无线通信模块（如Wi-Fi或蓝牙）等关键组件。通过STM32微控制器实时读取温度传感器的数据，精确监测环境温度。用户可以通过控制面板或远程APP设定目标温度，当环境温度低于设定值时，取暖器自动启动加热功能；当环境温度达到或超过设定值时，取暖器自动停止加热，实现智能温控。取暖器配备有显示屏，用于显示当前温度、设定温度以及工作状态等信息。用户可以通过控制面板上的按键进行温度设定、开关机等操作。部分高端型号还支持通过蓝牙或Wi-Fi连接智能手机APP，实现远程控制和监控。采用轻便的材质和结构设计，方便用户携带和移动。同时，其内置的电池或可充电电源系统使得取暖器可以在无电源插座的环境下使用，提高了使用的便捷性。

2.发展前景

  随着生活水平的提高，消费者对取暖设备的需求日益多样化。便携式取暖器因其小巧、轻便、易于携带的特点，满足了人们在不同场景下对取暖的需求。特别是在户外露营、家庭旅行、办公室取暖等场景中，便携式取暖器具有广泛的应用前景。
  根据市场调研数据，取暖设备行业的市场规模在过去几年中呈现出快速增长的趋势。预计未来几年，随着消费者对取暖设备需求的不断增加和技术的持续创新，市场规模将继续扩大。越来越多的企业进入取暖器市场，市场竞争日益激烈。这要求取暖器企业不断提升产品质量、创新技术和服务水平，以满足消费者的需求和期望。智能化和绿色化是未来取暖器行业的发展趋势。基于STM32的便携式取暖器通过集成智能控制技术和采用高效节能技术，符合这一发展趋势，具有广阔的市场前景。
  未来几年，便携式取暖器行业有望继续保持增长态势。随着技术的不断进步和市场的不断扩大，行业的竞争格局也将发生深刻变化。一方面，国际知名品牌和地区性品牌之间的竞争将更加激烈；另一方面，新兴技术和创新模式也将不断涌现，为行业带来新的发展机遇。

3.硬件选择

主控MCU：STM32F103C8T6
温度监测：DHT11
发热片：PTC加热器电发热片
显示屏幕：LCD墨水屏
其它：海凌科语音识别模块、电容式触摸按钮

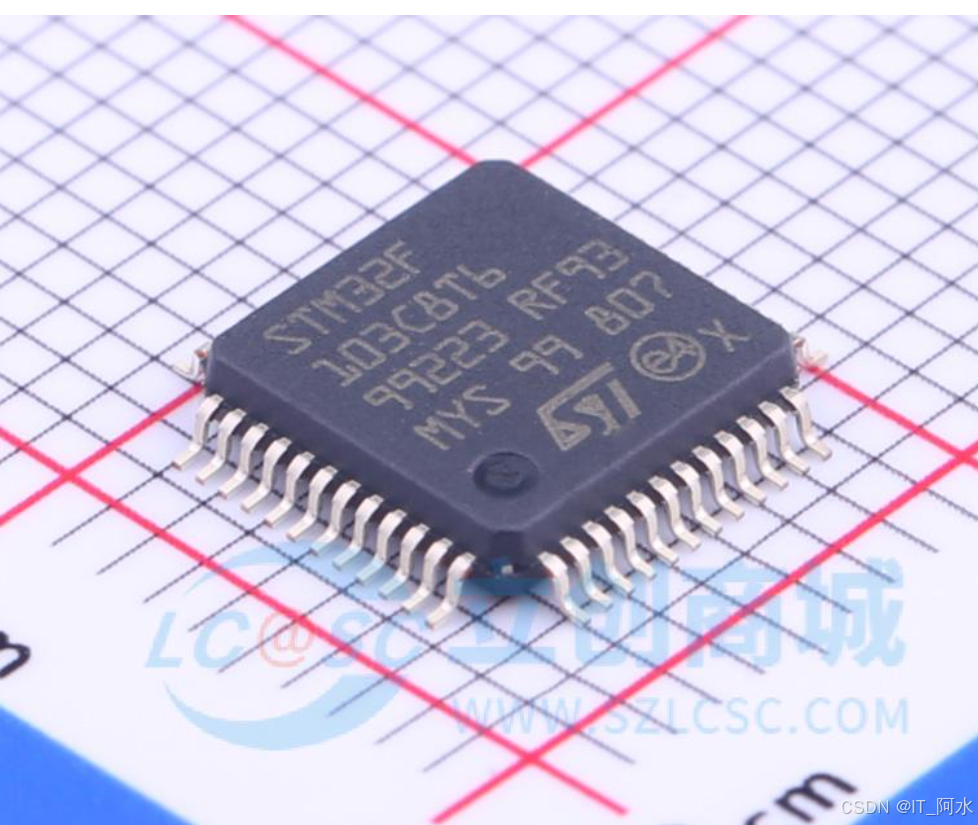

3.1 STM32主控MCU

  STM32F103C8是STMicroelectronics（意法半导体）生产的一款基于ARM Cortex-M3处理器的中高性能微控制器。

• 基本参数

  系列：STM32F1
  内核：ARM Cortex-M3
  主频：72MHz
  Flash：根据型号不同，有64KB或128KB（MD系列，用于存储程序代码和数据）
  RAM：20KB（SRAM，静态随机存储器，即内存大小）
  供电：2.0~3.6V（标准3.3V）
  封装：LQFP48

• 片上资源与外设

  STM32F103C8集成了多种外设和模块，以满足各种应用需求：
  ADC（模数转换器）：具有2个12位ADC，合计12路通道（部分型号可能有所不同），可用于采集模拟信号并将其转换为数字信号。
  定时器/计数器：多个16位定时器/计数器，如TIM1、TIM2、TIM3、TIM4（具体数量可能因型号而异），可用于实现各种定时和计数功能。
  看门狗定时器：包括独立看门狗IWDG和窗口看门狗WWDG，用于监视系统运行状态并执行复位操作。
  通信接口：拥有多个串行通信接口，如USART、SPI、I2C以及CAN总线接口等，可实现与其他设备的通信和数据交换。
  其他外设：还包括PWM输出、中断控制器、DMA控制器、RTC实时时钟、CRC循环冗余校验等模块。

• 应用领域

  由于STM32F103C8具有高性能、低功耗、丰富的外设和高集成度等特点，因此被广泛应用于各种领域：
  工业控制：如传感器数据采集、实时监控、自动化控制等任务。
  消费电子：如智能家居设备、智能灯光控制、温度监测等。
  通信设备：作为物联网设备的控制核心，与云平台进行数据交互。
  医疗设备：用于医疗设备的控制和监测。

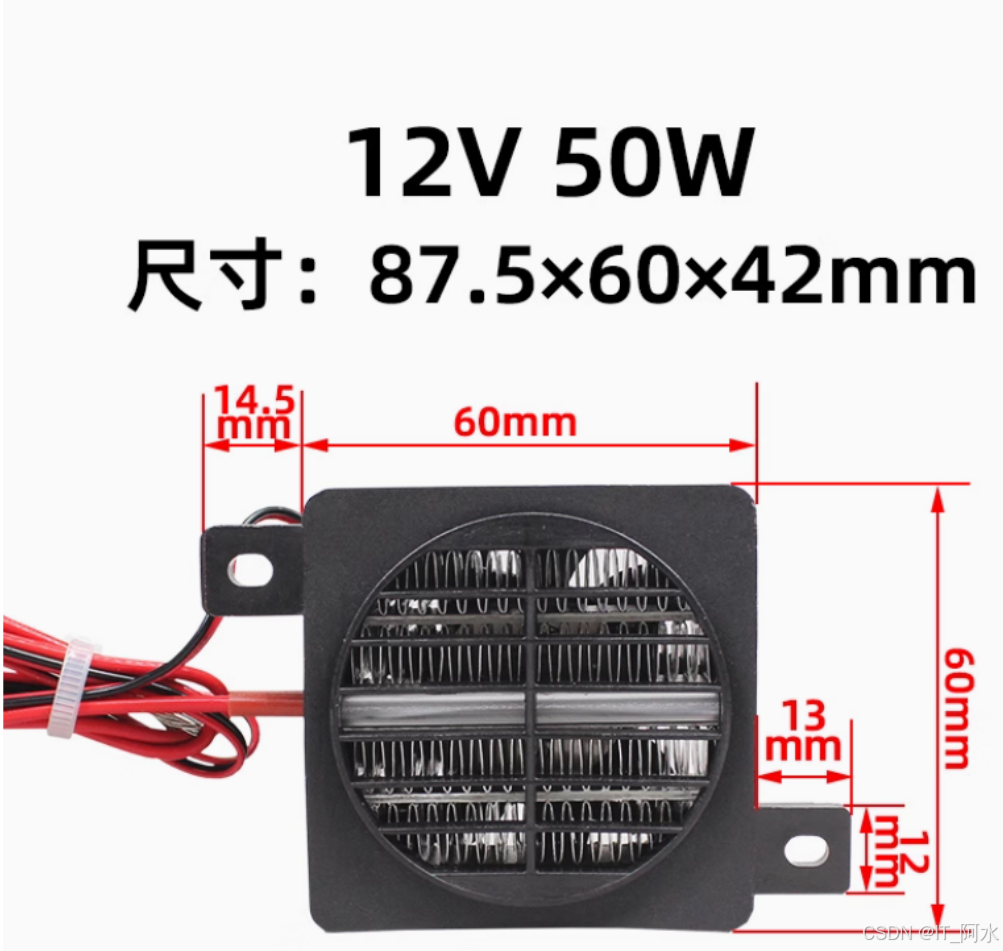

3.2 PTC加热器电发热片

  风扇陶瓷PTC加热器利用PTC陶瓷材料的正温度系数特性，即电阻随温度升高而增加，通过电流激发PTC陶瓷发热元件产生热量。同时，内置的风扇将热空气吹出，形成热风，从而加速热量的传递和扩散，达到取暖的效果。

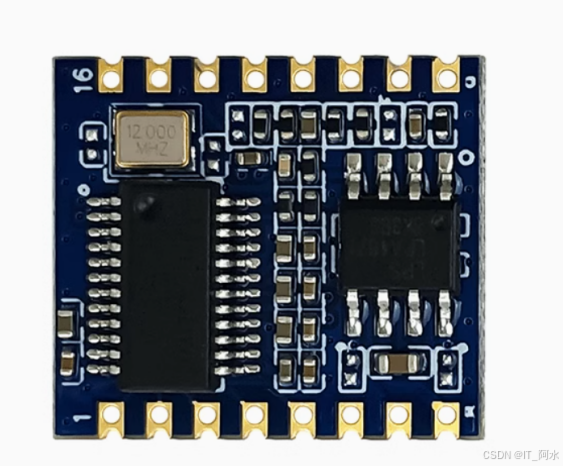

3.3 海凌科语音模块

  海凌科V20智能语音芯片，即HLK-V20，是一款专为离线近场设计的高性能、高集成度、高性价比的语音智能IoT芯片。

• 产品特点

  高性能AI加速架构：HLK-V20采用了高性能AI加速架构，以及硬件与算法的深度耦合联合，确保芯片远超通用芯片的性能。
  低功耗：专用ASI以及面向AI的设计使得功耗大幅降低，实现了低功耗。
  支持多种通信协议：支持UART、I2C等快速便捷的控制协议开发，方便客户定制化。
  丰富的外围接口：最多支持13个GPIO，所有GPIO均可配置为外部中断输入和唤醒源。此外，还支持1个标准SPIMaster接口、1个SPISlave接口、1个全双工UART、2个PWM输出等。
  高识别率：在家居环境下，5米内识别率高达95%以上。在安静环境下识别率超过95%，10dB噪音环境下识别率超过75%。
  支持多种语言：支持中文和英文识别，但每个模块只能烧录一种语言，不可中英文同时使用。
  自定义语音：客户可以根据应用使用场景自定义唤醒词、免唤醒应答词和命令词。HLK-V20支持最多5个唤醒词、10条免唤醒应答词（包含5个唤醒词）和150条语音指令。

• 应用领域

  HLK-V20可广泛且快速地应用于智能家居、各类智能小家电、86盒、玩具、灯具、工业、医疗、物联网、汽车、安防与照明等需要语音操控的产品。例如，语音控制LED灯、语音控制继电器等场景，如声控开关、智能台灯、晾衣机、电动窗帘、智能门锁、扫地机、智能空调等。

• 技术参数

  处理内核：32bit RISC内核，运行频率240M，支持DSP指令集以及FPU浮点运算单元，支持FFT加速器。
  存储：内置高速SRAM和2MB FLASH。
  音频输入输出：支持1路模拟Mic输入（SNR≥94db），支持4路数字Mic输入，支持双声道DAC输出，支持I2S input/output。
  供电和时钟：内置5V转3.3V、3.3V转1.2V LDO为芯片供电，RC 12MHz时钟源和PLL锁相环时钟源，内置POR（Power on Reset）、低电压检测和看门狗。

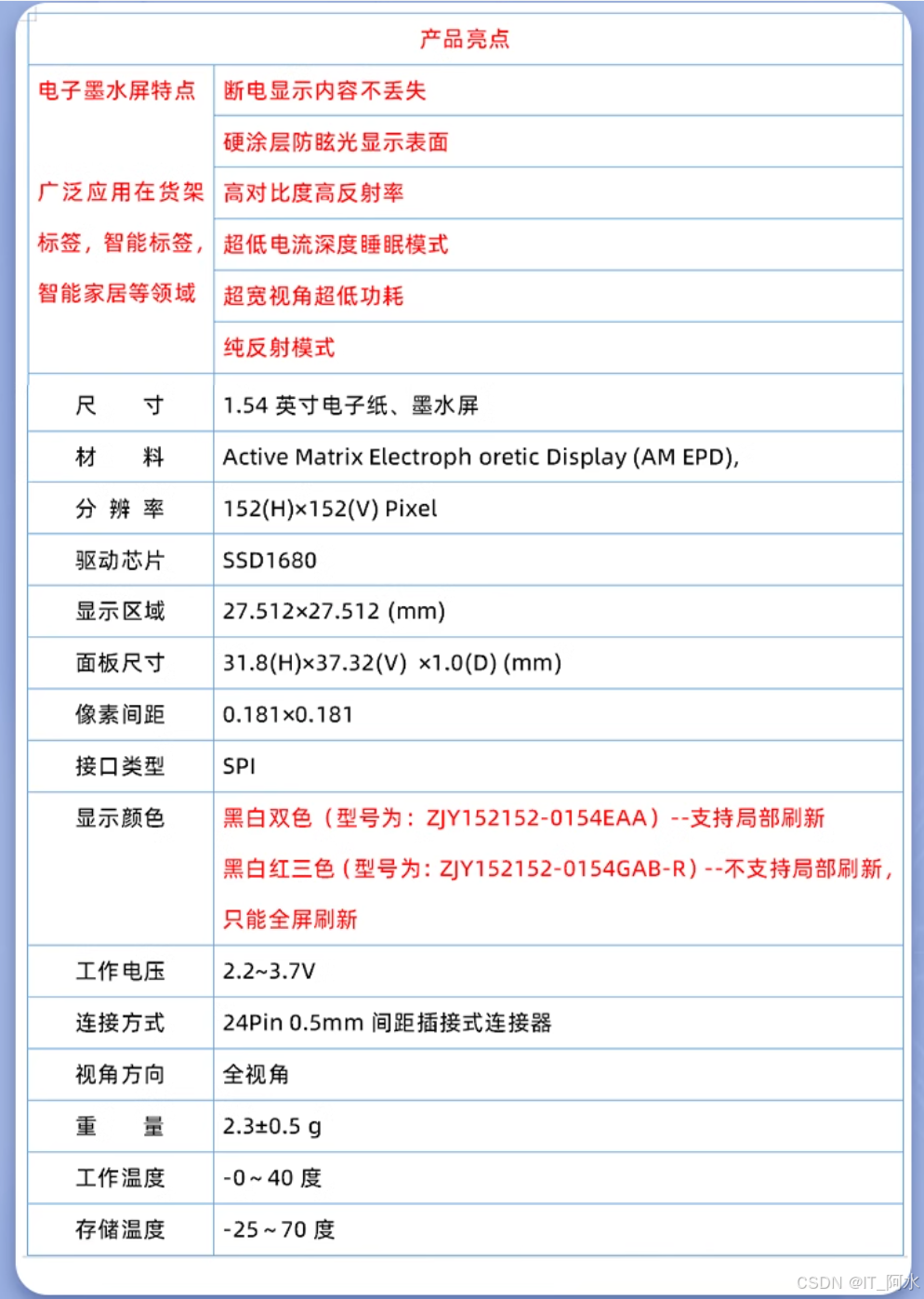

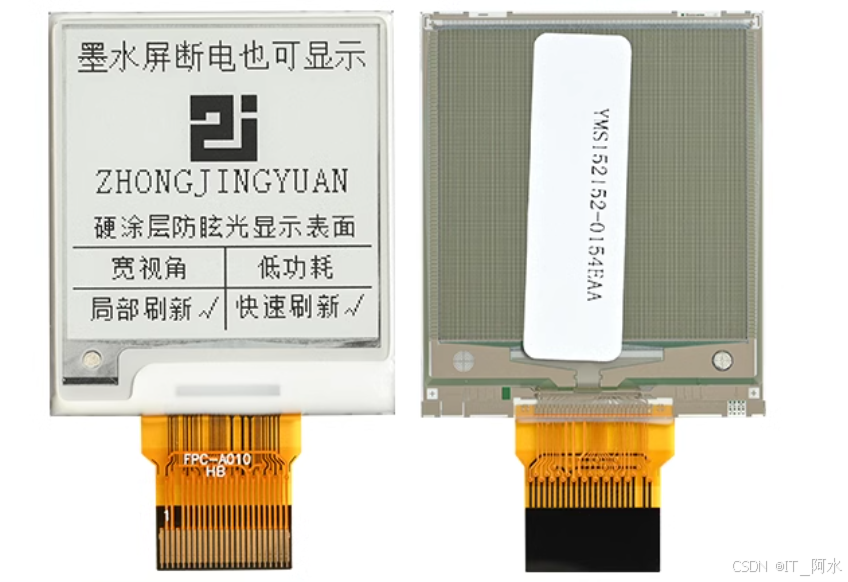

3.4 LCD墨水屏

  墨水屏，又称为电子纸显示技术（Electronic Paper Displays，简称EPD），是一种革新信息显示的新方法和技术。

• 技术原理

  墨水屏的核心技术是电泳式电子墨水（Electrophoretic Ink）。这种技术将电子墨水涂布在一层塑料薄膜上，再贴覆上薄膜晶体管（TFT）电路，经由驱动IC控制，形成像素图形。电子墨水薄膜以卷对卷（Roll-to-roll）制程生产，制成后可以切割为各种尺寸及其他形状。切割后的电子墨水薄膜贴覆上TFT电路后，就可利用电场来控制微胶囊或微杯内粒子的跑动，从而呈现出各种图面、文字或颜色。

• 特性与优势

  护眼：墨水屏依靠反射外界环境光实现画面显示，无需背光，因此没有蓝光危害和频闪，对眼睛更加友好，长时间阅读也不易感到视觉疲劳。
  节能：在静态画面显示时，墨水屏不耗电，因此具有极低的能耗特点，既环保又节能。
  高对比度：墨水屏提供高清晰度、高对比度的显示效果，文字清晰可见，视觉体验自然舒适。
  可弯折：墨水屏薄膜本身是柔性的，可以贴覆在柔性的塑料基板上，构成可弯折的电子纸显示屏。

• 应用场景

  电子阅读器：墨水屏是电子阅读器的核心部件，能够模拟纸张的印刷效果，提供接近纸质书的阅读体验。
  电子价签：在零售领域，墨水屏被广泛应用于电子价签，能够实时更新价格信息，提高管理效率。
  信息公告牌：墨水屏还可以用于信息公告牌，如公交站台、地铁站等公共场所的显示屏，能够显示清晰的文字信息。
  可穿戴设备：随着技术的发展，墨水屏也被应用于智能手表、手环等可穿戴设备中，提供低功耗、长续航的显示解决方案。

• 发展趋势

  彩色化：目前市场上已经出现了彩色墨水屏技术，虽然色彩丰富度相较于传统液晶屏仍有差距，但已经能够满足部分应用场景的需求。
  低成本化：随着产业链中上游更多供应商实现技术突破，电子纸产品单品价格有望逐步下降，从而推动更多应用场景的丰富。
  多样化：墨水屏的应用领域正在不断拓展，从传统的电子阅读器、电子价签到智能家居、可穿戴设备等新兴领域，都有望迎来更多的创新和应用。

4.硬件设计

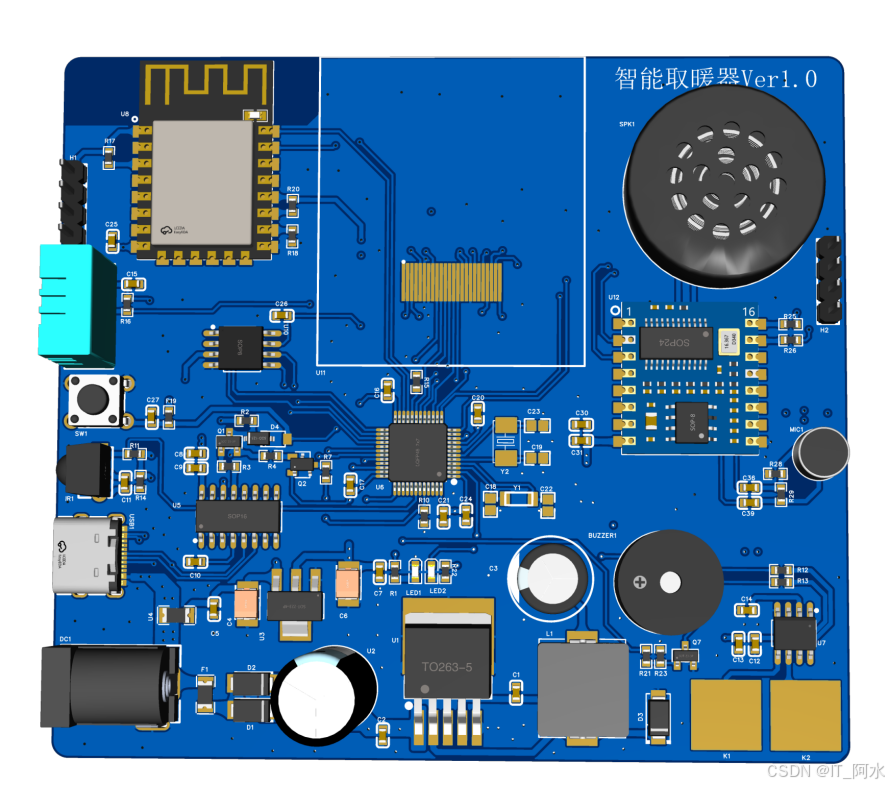

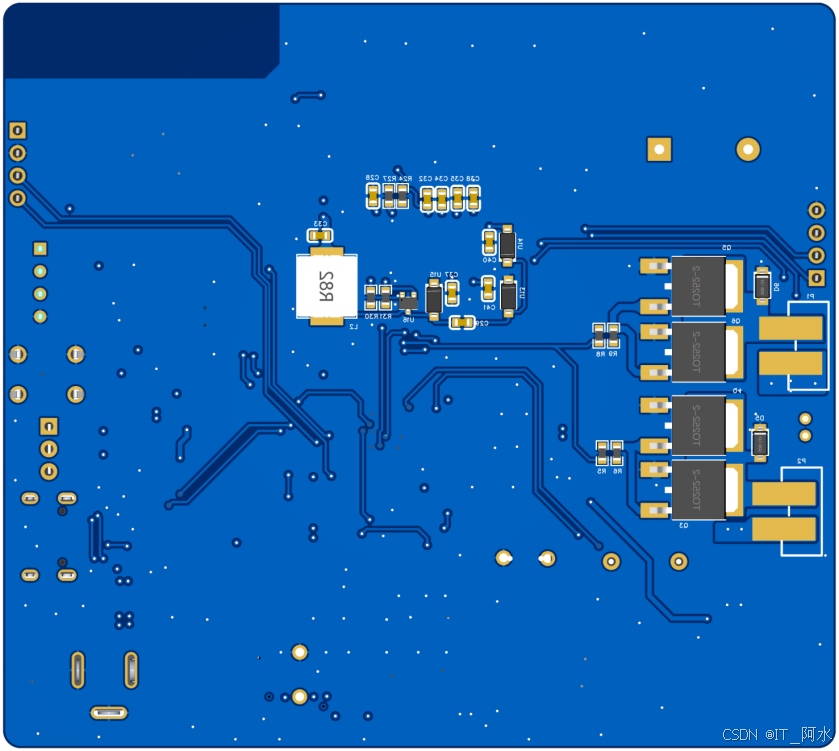

  本次取暖气硬件设计采用立创EDA软件进行原理图设计和PCB布局。硬件设计效果图如下所示：
