计算机组成原理复习（3）

承接计算机组成原理复习（2）

5. 运算方法

先来讲一讲各种码吧；

原码、补码、反码、移码

1. 原码
   0，xxx；0表示正数，xxx为绝对值的二进制形式；
   1，xxx；1表示负数，xxx为绝对值的二进制形式；
   注意：-1的小数形式没有原码；如-1.000没有原码表示

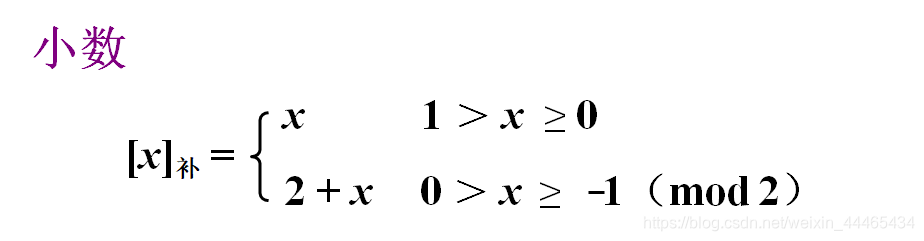

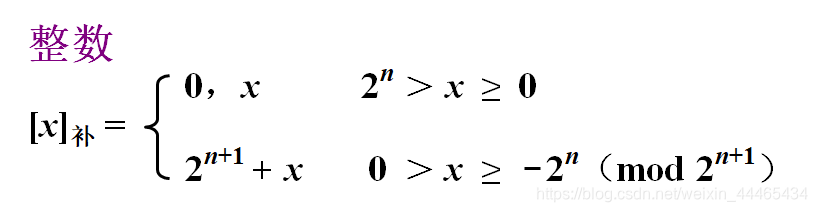

2. 补码


   通过原码求解补码有一种简便的方式：
   a. 看正负，如果为正，则补码就是原码；如果为负，转到步骤b；
   b. 原码从右数起，到第一个1为止，这个1之前的，除了符号位以外的所有数取反；

3. 反码

    对于负数：原码除了符号位以外，各位取反；
    对于整数：反码就是原码；


---

Tips：
y [ 补 ] → ( − y ) [ 补 ] → { 连 同 符 号 位 在 内 ， 对 y [ 补 ] 每 一 位 取 反 ， 末 位 加 一 } y_{[补]}\rightarrow (-y)_{[ 补]}\rightarrow \{连同符号位在内，对y_{[补]}每一位取反，末位加一\} y[补]​→(−y)[补]​→{连同符号位在内，对y[补]​每一位取反，末位加一}

---

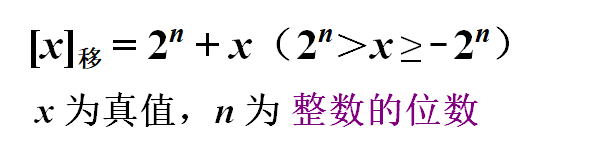

4. 移码

   注意：补码与移码只差一个符号位；
   由于移码恒大于等于0，且最小真值的移码为0，因此，移码可用于表示浮点数的阶码；

---

Tips：

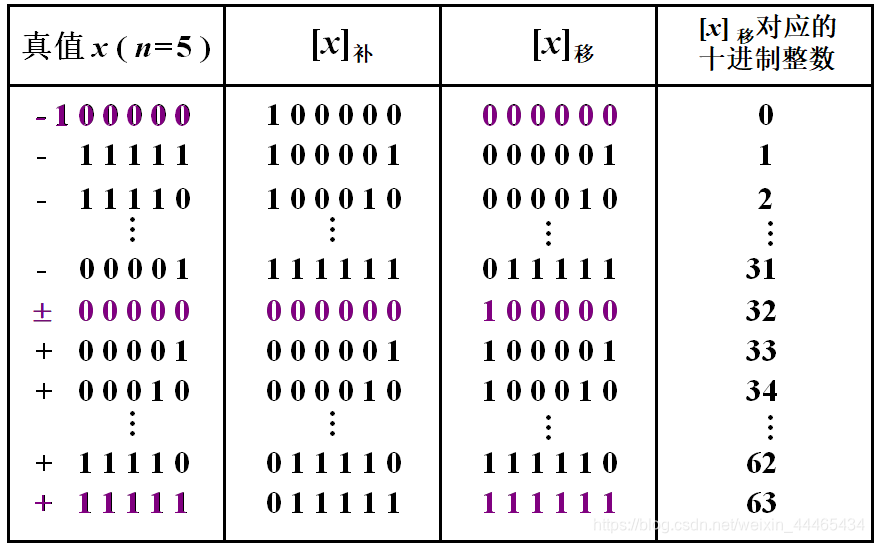

移码与补码对比

---

5. 易错点小结

• 只有补码及移码能够唯一表示0
• 原码不能表示 -1的小数形式
• 在码制相互转换时，首先看符号

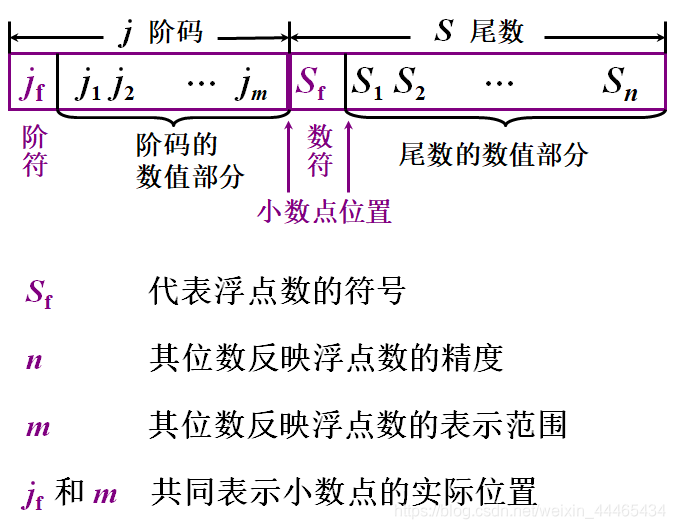

浮点数

千万不要将浮点数的范围与机器表示的浮点数（或者明确指明补码表示）范围混淆

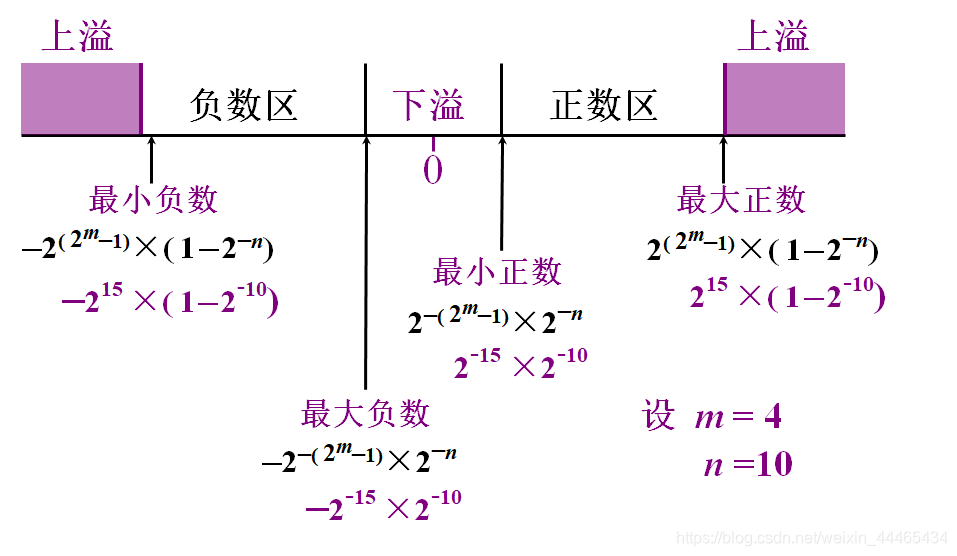

1. 前者按照正常数学上的理解来做，例如：

   注意，这里我们就拿最小负数为例，为什么是$-(1-2^{-n})$而不是$-1$，这就是因为这里所谓的浮点数的范围是在人、数学层面上的，而不是计算机层面上的。

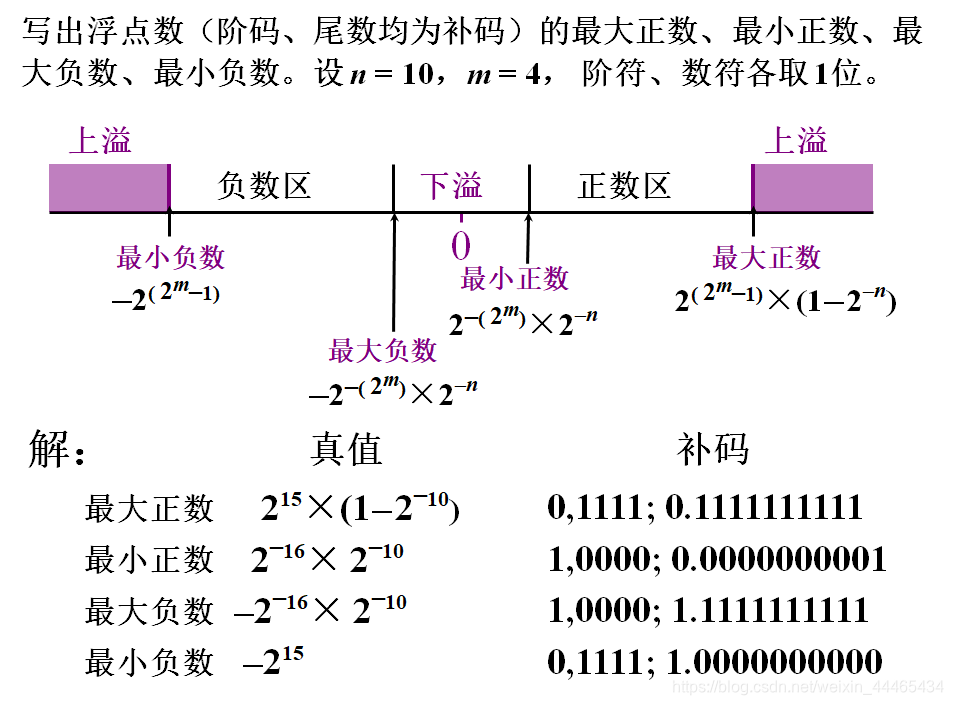

2. 后者为计算机补码表示，其表示范围与前者存在差异，例如


算术移位

在符号位不变的情况下：

1. 先看符号，如果是正数，那么无论怎么移位，均填补0；
2. 如果是负数，则：

• 原码：无论左移还是右移，均填补0；
• 补码：左移填补0，右移填补1；
• 反码：均填补1；

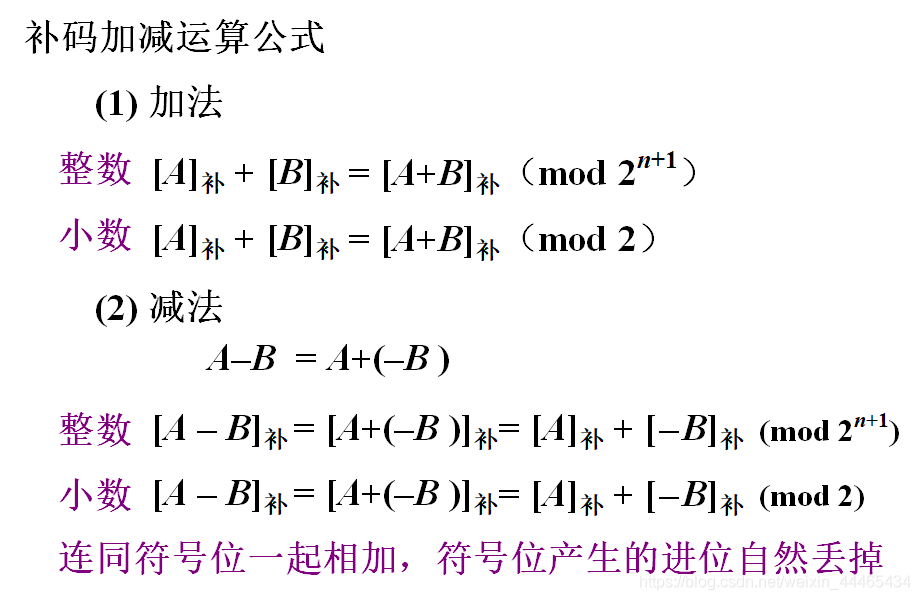

加减法运算

• 溢出判断
  • 单符号位判断

  • 双符号位判断
    两位相同即未溢出，不同即溢出，其中，最高位代表该数真正的符号

乘法运算

原码一位乘

1. 符号单独运算，数值用绝对值计算。
2. 以右移次数为乘法运行结束标志，一般来说为乘数的位数。

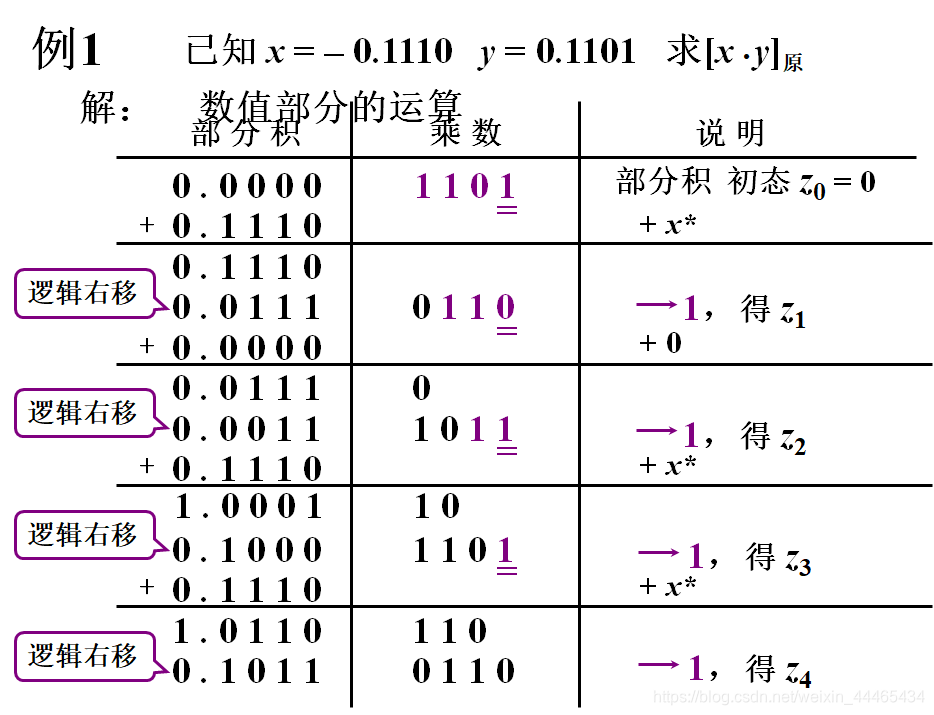

3. 例子

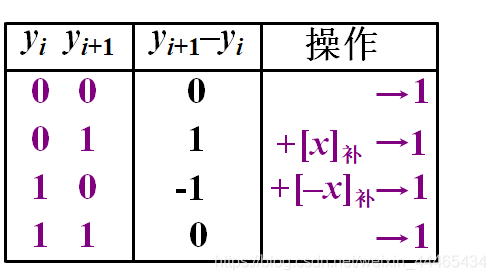

Booth算法（补码乘法）

1. 看$y_{n+1}-y_n$，满足：

2. 移位次数仍然是n次，移位完毕再加则算法结束；
3. 移位作算术移位，因为是补码运算；
4. 增加附加位$y_{n+1}=0$；

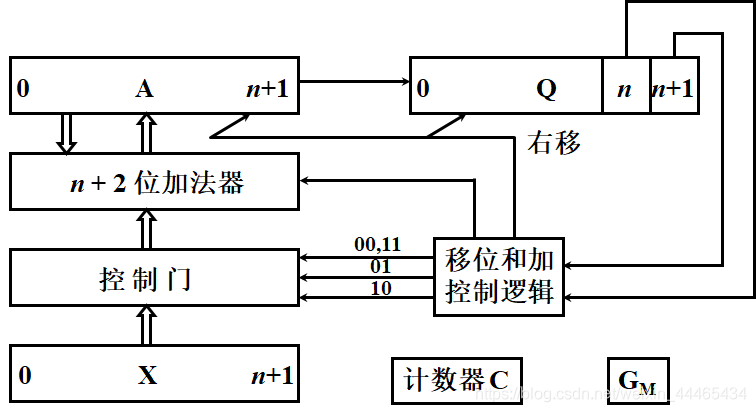

5. 硬件实现：

   注意，X是被乘数寄存器，不需要移位逻辑，Q是乘数寄存器，需要补充附加位0；

除法运算

推荐使用加减交替法计算，方便简单

恢复余数法

1. 先加$[-y^{\ast }{]}_{补}$试商，如果余数为正，上商1，直接逻辑左移，继续加上$[-y^{\ast }{]}_{补}$试商；如果余数为负，先上商0，再加上$[y^{\ast }{]}_{补}$恢复余数($y^{\ast }$代表$y$的绝对值)
2. 左移n次，上商n+1次；

加减交替法

1. 如果余数为正，则上商1，向左移一位，加上$[-y^{\ast }{]}_{补}$；
2. 如果余数为负，则上商0，向左移一位，加上$[y^{\ast }{]}_{补}$；
3. 一开始要用$[-y^{\ast }{]}_{补}$试商
4. 左移n次，上商n+1次；

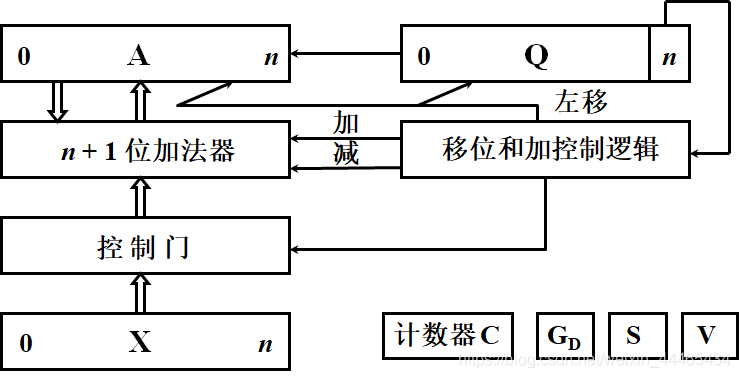

5. 硬件配置：


浮点数运算

1. 对阶
   原则： 小阶向大阶看齐；

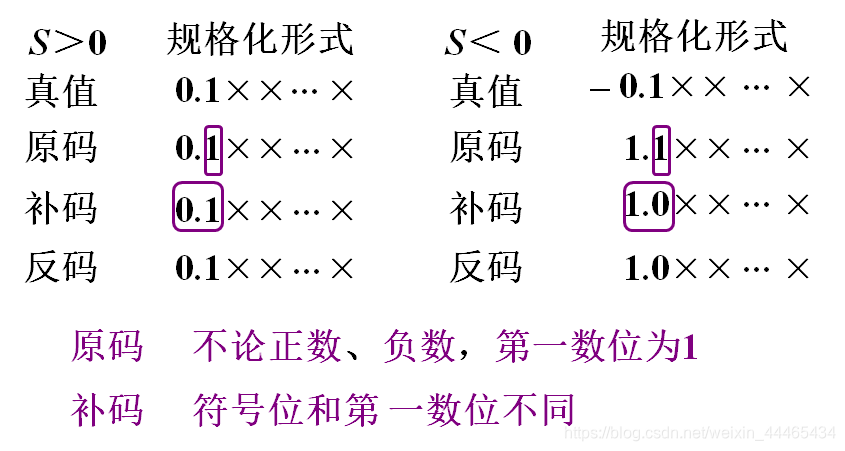

2. 规格化

   需要记住补码、反码第一二位相反，真值和原码第二位为1即可
3. 尾数求和
   尾数补码运算，规则和前面一致；
4. 左规和右规
   双符号位相同左规，不同右规；
