西门子ET200SP的说明

西门子ET200系列，品种较多，有ET200sp，ET200s，ET200m等，

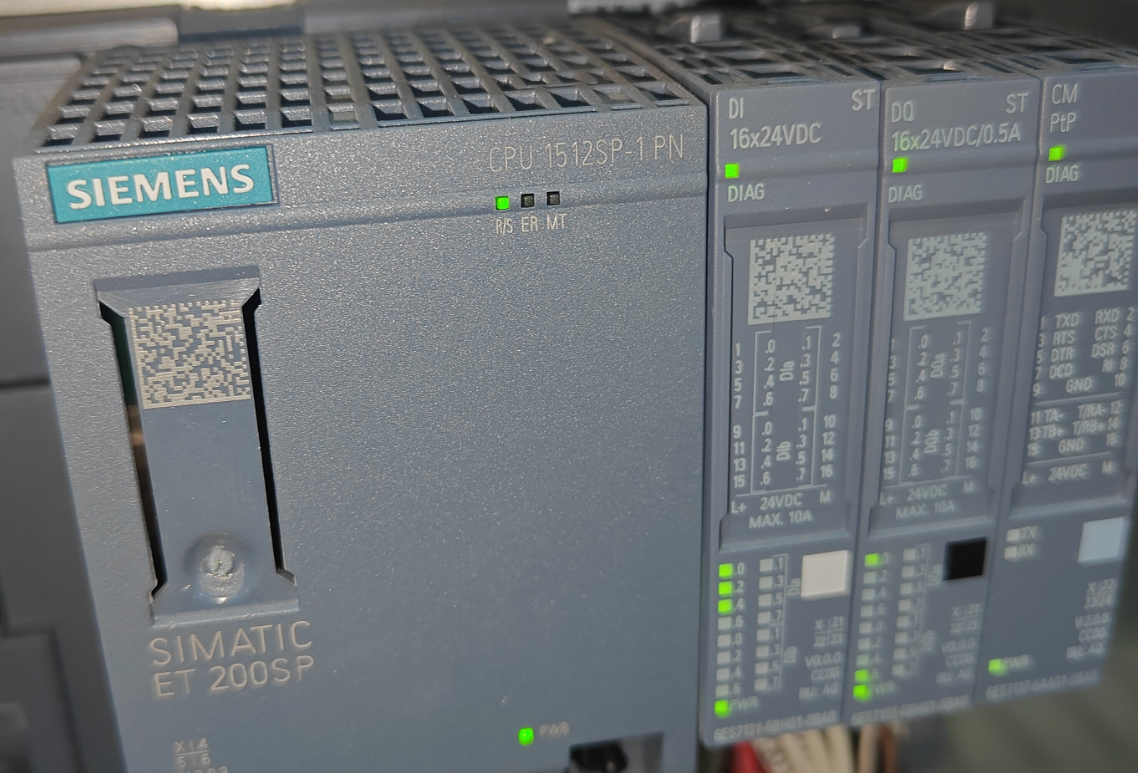

我们以某生产线的et200sp 带cpu 型号为ET200SP CPU 1510SP-1 PN、1512SP-1 PN为例，

此种et200模块，带有cpu，信号为1510sp-1pn，可以用博途直接进行编程

1. 型号区分‌：

   • 型号中包含"CPU"的ET200SP（如ET200SP CPU 1510SP-1 PN、1512SP-1 PN）具备可编程控制器功能，能够独立运行用户编写的PLC程序。

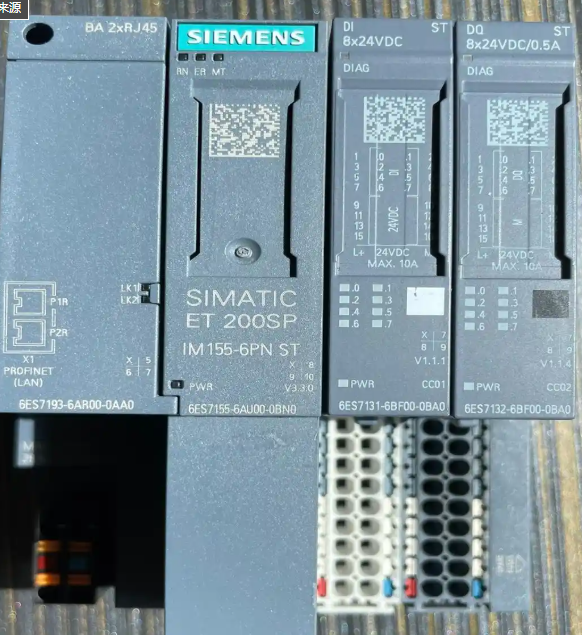

   • 普通ET200SP（如IM接口模块）仅作为远程I/O模块，必须通过PROFINET或PROFIBUS连接到主站PLC（如S7-1500）才能工作。

2. ‌功能验证‌：

   • 带CPU的ET200SP支持TIA Portal编程，使用SIMATIC S7-1500指令集，性能接近S7-1500系列，适用于中小型自动化任务。

   • 安全型CPU（如1512SP F-1）同样可独立运行，但需注意其安全功能与普通PLC的差异，硬件手册可参考西门子官方文档。

3. ‌应用场景‌：

   • 独立运行的ET200SP CPU常用于包装机、输送系统等场景。

   • 普通ET200SP作为分布式I/O时，适用于大型系统（如汽车生产线）的远程信号采集。

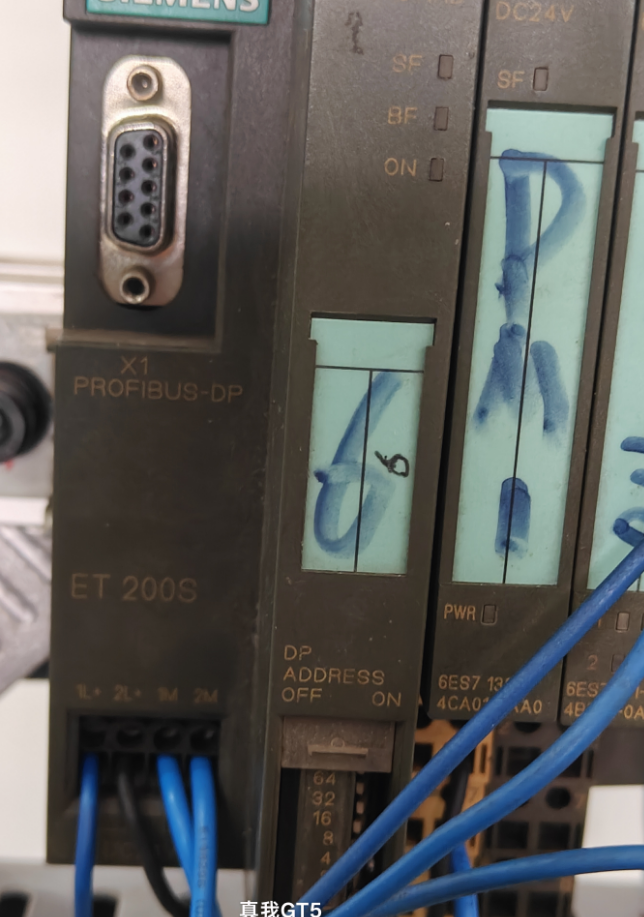

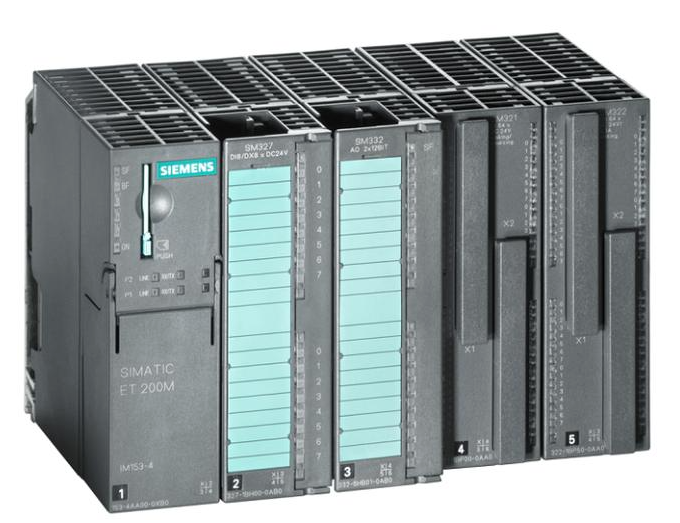

     ET200M与ET200S的主要区别如下：

   • ‌安装方式‌

     • ET200S：通过端子模块与接口模块连接，安装在35mm导轨上15。
     • ET200M：通过U形总线连接器或有源总线模块与接口模块连接，安装在300mm机架上1。

   • ‌接线方式‌

     • ET200S：接线通过端子模板完成1。
     • ET200M：使用前连接器接线1。

   • ‌热插拔实现‌

     • ET200S：通过端子模块实现热插拔1。
     • ET200M：需选用有源背板总线模块支持热插拔1。

   • ‌扩展能力‌

     • ET200S：最多可扩展64个I/O模块，支持电机启动器、变频器模块等特殊功能模块17。
     • ET200M：最多扩展12个I/O模块，仅支持通用型S7-300系列模块15。

   • ‌结构与适用场景‌

     • ET200S：结构紧凑，集成度高，适用于需要灵活扩展的小型设备或分布式控制节点57。
     • ET200M：采用模块化设计，与S7-300系列兼容性强，更适合中大型自动化系统15。

   • ‌功能特性‌

     • ET200S：内置故障安全模块（安全等级4），支持PROFIBUS和PROFINET总线，并可集成7.5kW电机启动器7。
     • ET200M：未提及特殊功能性模块，但可通过扩展DP模块实现更多通信接口15。
