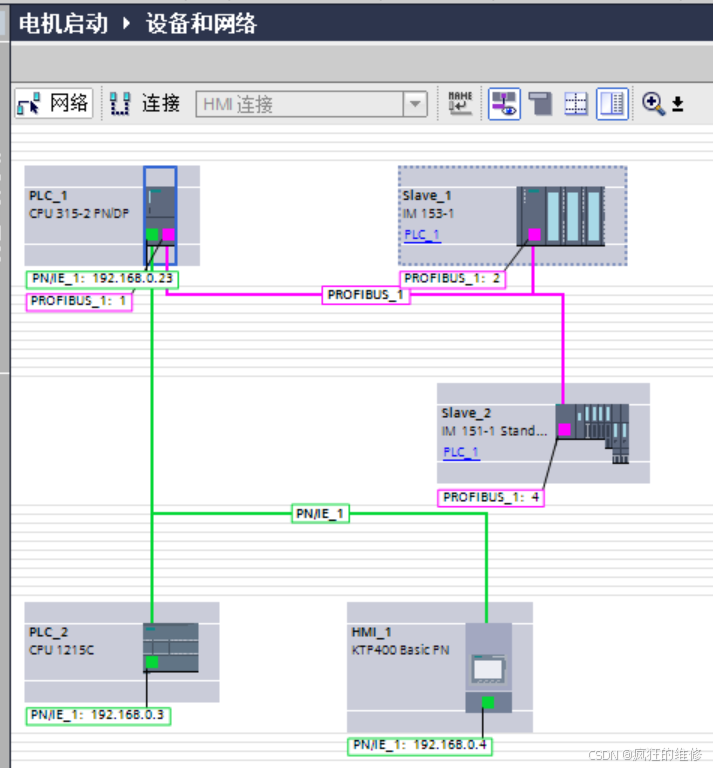

DP总线，在组态时发生报警，总的组态表如下，一个300通过profinet带1个HMI和1215 CPU，同样300通过profibus带1个et200m和et200s,报警内容：et200s和200m组态失败

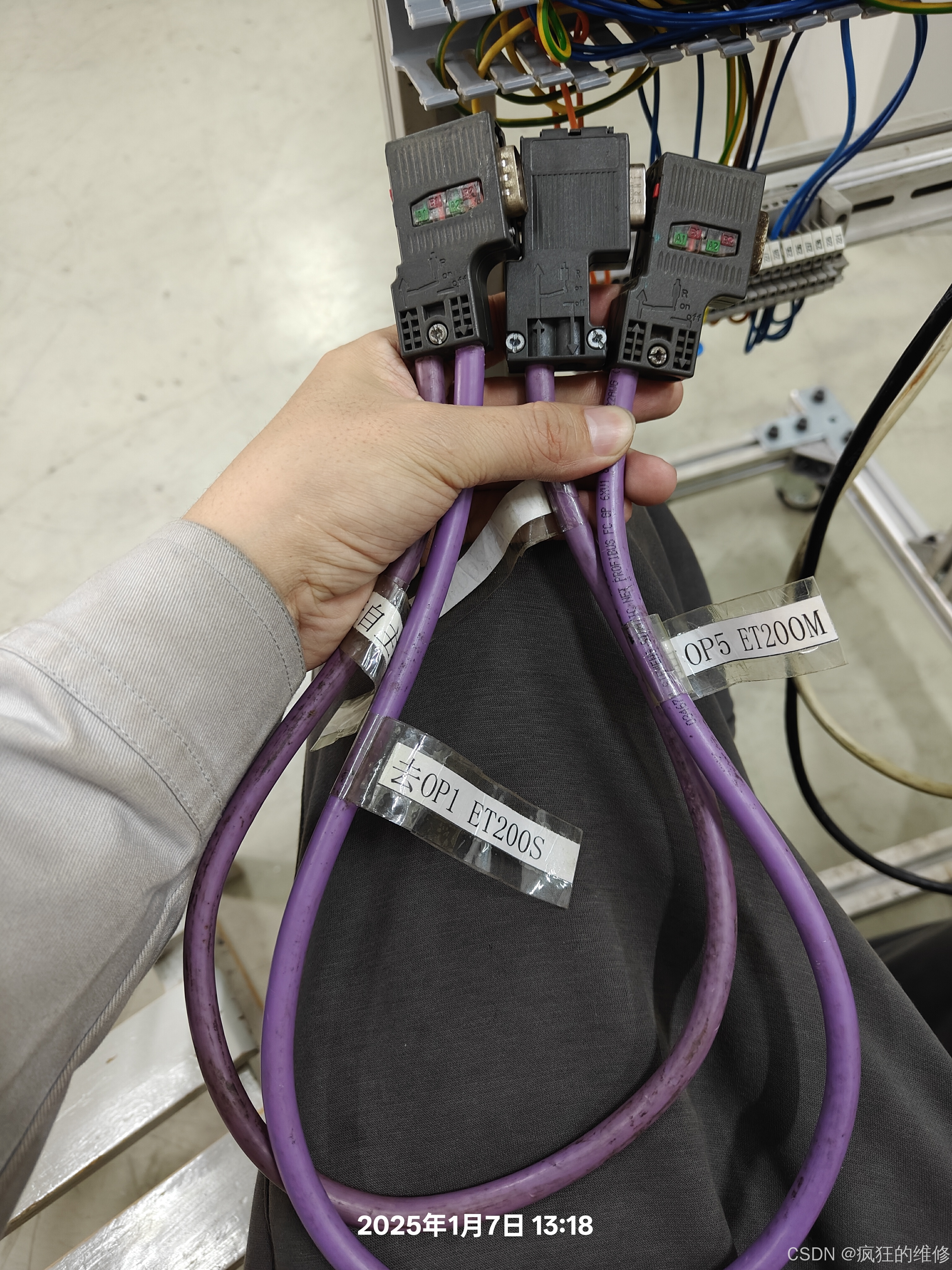

通过分析发现，profinet只能从主站，也就是300 CPU 单根出来，到尾站 单根结尾，中间的站点都为2根线，这里把et200m作为中间站，et200s作为尾站，且首尾站的终端电阻的开关全部拨到ON，中间站全部拨到OFF。在接线时发生错误，且首尾站电只能接电缆的进，如上面图片的箭头所示。
其次，

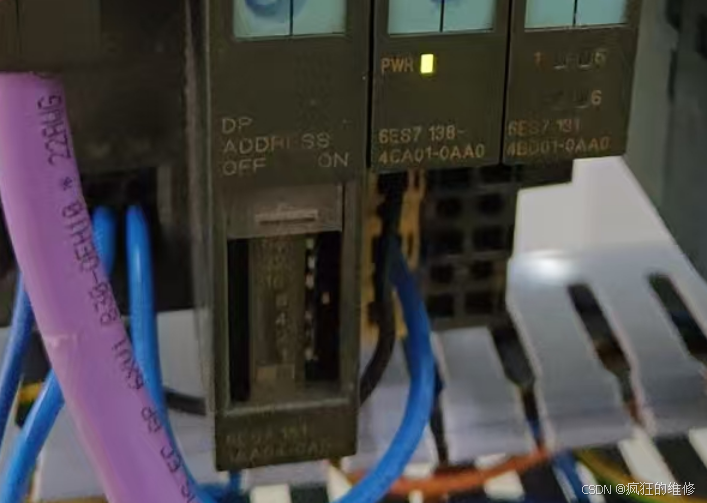

以上拨码开关要和博图组态的实际站号设置一致
如这里所示

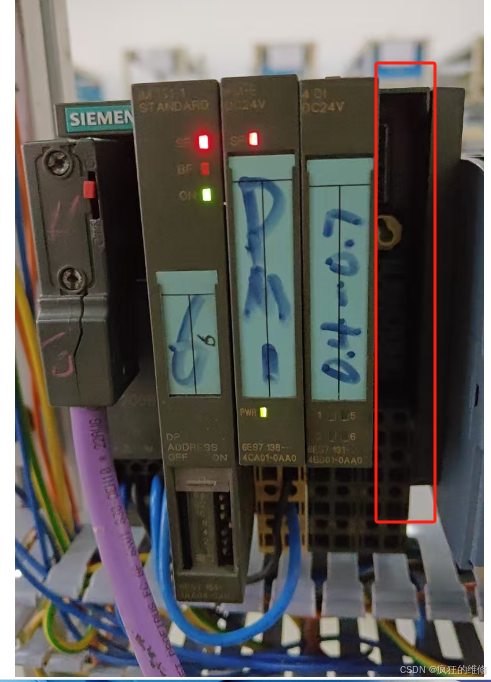

最后当ET200S组态2个IO模块时，发生了，ET200S未被总线识别的故障，如图
后来发现虽然组态2个，但是空插槽必须拆掉，才能保证不报警

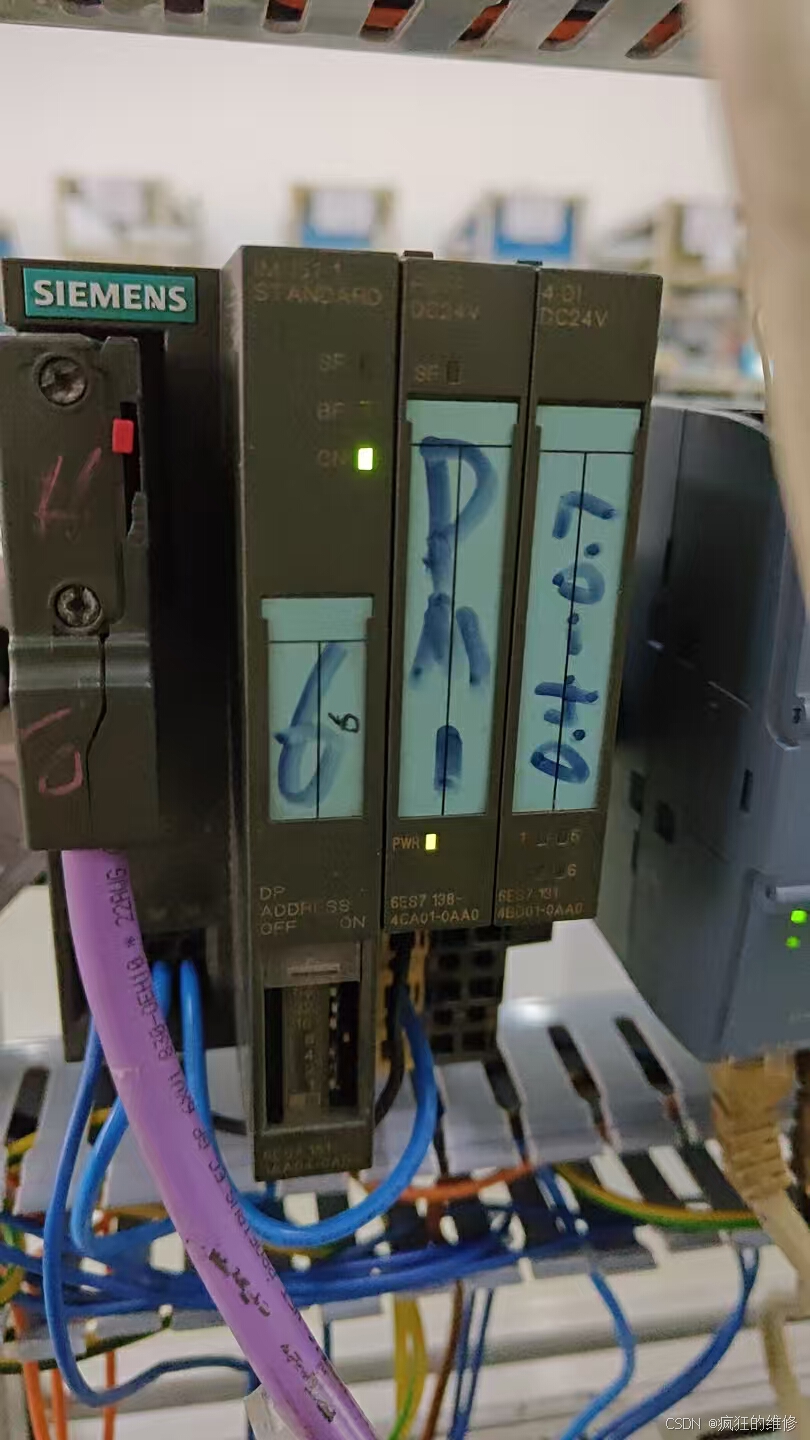

如此拆掉即可
