提示：下面几个问题都是关于堆的，如果你非常清楚，可以直接跳过不用看下面的内容了
- 1.堆和栈有什么区别？（网上八股文很多，百度"内存四分区"就有介绍，但是最好不要停在表面知识）
- 2.写程序时用
new/malloc是在堆还是栈上分配的内存？free只传一个指针，没有传大小，它是怎么释放内存的？（侯捷的C++内存管理课程有详细的讲解）- 3.NT全局标志、
gflags都是用来做什么的？（当堆被破坏时，想要启动页堆的调试支持，就一定绕不开全局标志）- 4.页堆、NT堆、CRT堆、默认堆、私有堆，这些术语都是什么意思？（使用应用程序验证器，
malloc、Heap开头的API、进程创建堆、堆破坏想立刻捕捉到都要涉及到这些堆的使用）
下面将堆的相关内容整理成几篇笔记，先对堆有一个简单的认识吧
1.堆和栈区别
堆（heap）是在运行期间动态申请内存空间的一种方法，平时使用的malloc、new都是在堆上分配内存
提示1：提到堆，就一定要会想到另一个术语：栈（
stack），简单区别如下：
说明 栈（stack）堆（heap）分配和释放内存 编译器在 编译阶段自动产生相关指令，在程序的默认栈上预留空间程序员自己处理，且分配和释放要严格匹配 生存期 1.线程的创建就会为其创建栈空间，一般大小为1MB，因此不适合分配运行时才决定大小的缓冲区
2.栈帧会随着函数调用和返回而创建和销毁，因此栈上变量只在函数内有效进程存在期间一直有效
提示2：堆和栈是2个不相关的内容，一定不要混在一起认为是一回事，也不知道是谁是第一个将
堆栈翻译在一起的人…

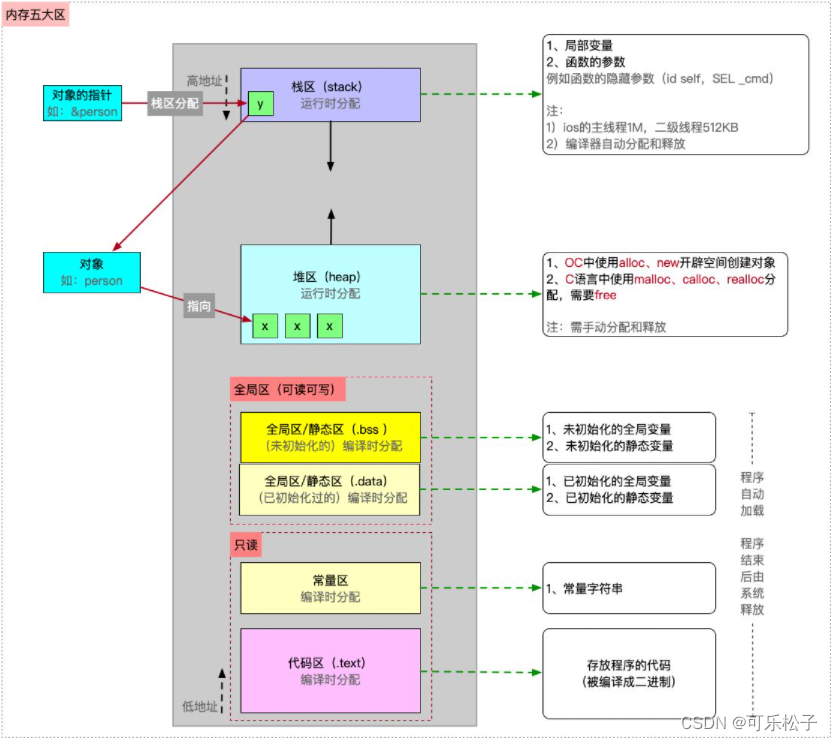

下面是内存和变量使用的分区图（网上的图片，找不到出处了，里面有堆和栈的区别）
- heap
是向上（高地址）增长的；new和malloc都是在heap上申请的内存，这部分内存的生命周期是与程序相同的
深入学习：要学习堆块结构、
gfalgs工具、页堆相关知识
- stack
是向下（低地址）增长的，主要用途是暂时保存函数的局部变量、传递参数和保存函数的返回地址
深入学习：要学习栈帧的相关知识
提示：IDA中通过变量名就可以区分出是参数还是局部变量，在一个函数内部，
ebp-xx的形式基本就是局部变量，ebp+xx的形式基本就是参数
2.堆的框架

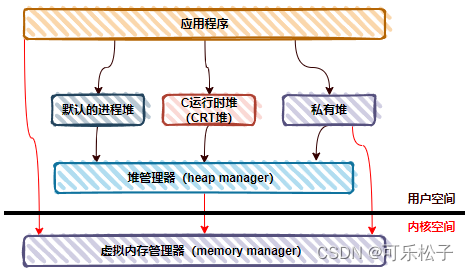

下图是windows内存架构示意图，先来了解一些术语
- 内存管理器（
Memory Manager）
将一块大的内存委托给堆管理器，系统提供堆内存的源头
- 堆管理器（
Heap Manager）
问题1：堆管理器存在意义？
堆管理器会将大块内存分割成不同的小块内存给应用程序使用，这样内存管理器只要负责处理大规模的内存分配就可以；其实学习堆，很大一部分时间是在学习堆管理器
问题2：堆管理器的实现？
有很多种实现堆管理器的方式，windows操作系统的实现主要在2个地方：ntdll.dll（子系统的API调用ntdll.dll中函数）和ntoskrnl.exe（驱动程序调用的函数在这个exe中）
ntdll.dll中实现了一个通用的堆管理器，目的是给用户态进程提供内存服务，通常称为Win32管理器；其中的SDK提供了一些API（HeapAlloc、HeapFree等）可以访问堆管理器，这些前缀是Heap的API接口实际上是ntdll.dll中函数的包装而已
- ntdll.dll中部分堆管理函数
//WinDbg查看部分堆管理函数（节选）
0:000> dt ntdll!*Heap*
7708b890 ntdll!RtlSizeHeap //获取堆块大小
77070fa0 ntdll!RtlCreateHeap //创建堆
7705f8c0 ntdll!RtlDestroyHeap
77073bd0 ntdll!RtlFreeHeap //释放堆
77075da0 ntdll!RtlAllocateHeap //在堆上分配内存
- windows常见的堆函数
HeapCreate/HeapDestory //创建/删除堆
HeapAlloc/HeapFree/HeapReAlloc //分配/释放堆块、更改堆块大小
HeapLock/HeapUnLock //控制堆操作互斥
HeapWalk //枚举堆中的项和区域
下面是一些常用堆介绍，最好知道每种堆的用途和原理；由于页堆比较复杂，这篇笔记是对堆的介绍，因此暂时不介绍复杂的堆类型了
3.堆的类型
type 1：CRT堆
为了支持C的内存分配函数（malloc/free）和c++的运算符（new/delete）要求，编译器的C运行时库创建了一个专门的堆用来给这些函数使用；堆句柄会存储在msvcrt的全局变量_crtheap中
根据分配堆块的方式不同，会有3种工作模式；当创建堆时，会选择一种模式
| 模式 | 说明 |
|---|---|
| SBH（Small Block Heap）、旧SBH | CRT堆会使用虚拟内存分配API从内存管理器中申请一块大内存，再分割成小的堆给应用程序使用 |
| 系统模式 | 只是将堆块分配请求转发给它基于的Win32堆 |
type 2：NT堆

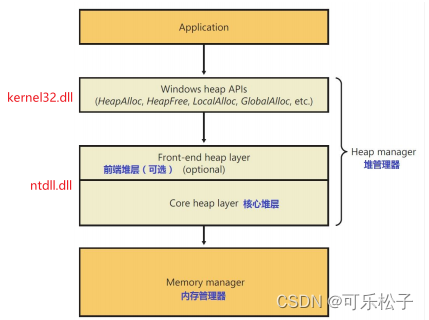

简单理解是ntdll.dll实现的堆管理器提供的堆的一种类型，下面是用户模式下的NT堆分层示意图
其中：核心层提供了堆的基本功能，只有用户模式的堆可以在核心层上存在前端层
Windows10之前，只有一种堆类型（NT堆），Windows10引入了段堆（segment heap）的新类型；默认情况下，所有通用windows平台（UWP）和某些系统进程使用段堆，其他所进程使用NT堆，可通过注册表修改
扩展：UWP至少包含3个堆：1.默认堆、2.共享堆、3.CRT堆
type 3：段堆

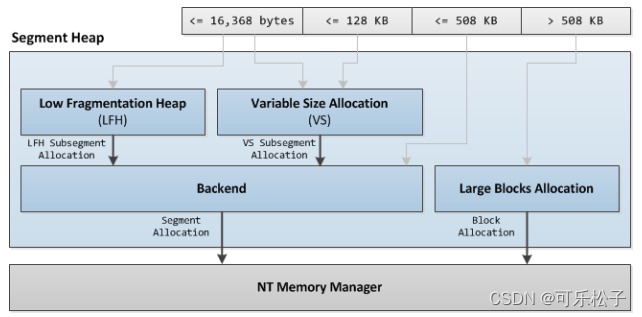

下面是段堆类型的架构，根据申请的内存大小，使用不同的分配方式
NT堆和段堆对比：
- 段堆的元数据内存占用更小，更适合手机等小内存设备
- 段堆的元数据和实际数据是分隔的，NT是放在一起的
- 段堆只能用于可增长堆，且无法用于内存映射文件
段堆启动/禁止：
- 特定可执行文件：映像文件中的
FrontEndHeapDebugOptions（4：禁用；8：启动） - 针对全局：这个暂时不用关心
示例：查看UWP进程的堆信息
windows10打开一个UWP应用（Calculator.exe），使用WinDbg附加Calculator进程
#1.显示堆的简要信息
0:025> !heap
Heap Address NT/Segment Heap
178ab040000 Segment Heap #默认堆
178aafd0000 NT Heap #与用户定义的堆块配合使用，因此创建的是NT堆
178aafe0000 Segment Heap
178ab1a0000 Segment Heap
178adff0000 Segment Heap
178af560000 NT Heap
178af580000 NT Heap
178af9e0000 NT Heap
#2.查看NT堆结构
0:025> dt ntdll!_HEAP 178aafd0000
+0x000 Segment : _HEAP_SEGMENT
+0x000 Entry : _HEAP_ENTRY
+0x010 SegmentSignature : 0xffeeffee #签名
+0x014 SegmentFlags : 1
+0x198 FrontEndHeap : (null) #是否存在前端层？非null代表LFH前端层（前端层只有这一种）
+0x1a0 FrontHeapLockCount : 0
+0x1a2 FrontEndHeapType : 0 ''
#3.查看段堆结构
0:025> dt ntdll!_segment_heap 178ab040000
+0x000 EnvHandle : RTL_HP_ENV_HANDLE
+0x010 Signature : 0xddeeddee #签名
+0x014 GlobalFlags : 0
...
+0x280 VsContext : _HEAP_VS_CONTEXT #包含VS和LFH相关信息
+0x340 LfhContext : _HEAP_LFH_CONTEXT
#说明：NT堆和段堆的签名都是固定的，且相对于堆句柄的偏移量都是0x10，这使如RtlAllocateHeap
# 等函数通过堆句柄 + 偏移可以选择实现哪种堆

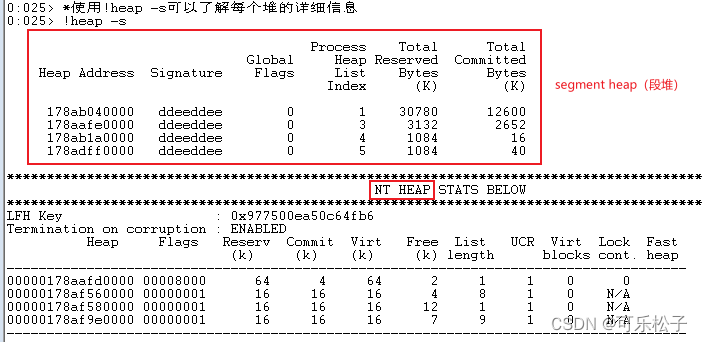

WinDbg命令：使用
!heap -s可以了解每个堆的详细信息
type 4：默认堆和私有堆
相对一个进程来说，一般有2种堆：默认堆和私有堆；默认堆是进程创建时创建的，私有堆是程序员调用HeapCreate创建的
问题：程序员怎么使用默认堆和私有堆？
通过句柄（堆的起始地址）；默认堆的句柄保存在_PEB->ProcessHeap字段中，程序里其他的堆句柄都是被依次放在一个数组中（在PEB的ProcessHeaps中存储）
#1.peb中heap相关信息
0:000> .process
Implicit process is now 0032f000 #默认堆的句柄
0:000> dt ntdll!_PEB 0032f000
+0x018 ProcessHeap : 0x008f0000 Void #进程（默认）堆句柄
+0x090 ProcessHeaps : 0x7756c760 -> 0x008f0000 Void #存堆句柄数组，首地址是0x7756c760
#2.查看堆句柄数组
#进程中堆的总数是7个，008f0000是默认堆的的句柄，每个句柄都指向一个类型为_HEAP的数据结构
0:000> dd 0x7765c760 l8
7765c760 008f0000 02480000 00710000 006c0000 #进程默认堆总是位于数组的第一项
7765c770 02930000 05510000 05660000 00000000
堆的Introduction就先介绍这么多吧，写太多看着就枯燥了
4.参考
- 1.《软件调试》第二版，卷2的第23章
- 2.《Windows高级调试》，第6章
- 3.《深入解析Windows操作系统》第七版，第五章
- 4.《Windows编程调试技术内幕》
