本文介绍了一种使用XAML界面和C#代码结合的方法来实现柱状图的绘制过程，包括设置图表属性、定义数据集合及实现数据点的添加等关键步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

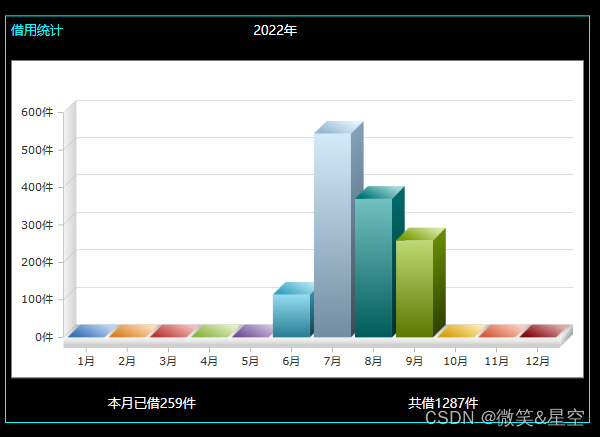

效果图在这里插入图片描述
首先声明Chart对象，然后根据对象设置统计图的属性，再声明柱状图的y轴对象Axis，设置y轴的属性，最后声明x轴对象，然后把chart对象添加到Grid标签对象中。
详细源码如何下：
XAML界面：

<Grid x:Name="SimonB" Grid.Row="1">
                        </Grid>

cs文件：
x轴数据集合

private List<string> strListxB = new List<string>() { "1月", "2月", "3月", "4月", "5月", "6月", "7月", "8月", "9月", "10月", "11月", "12月" };

#region 柱状图B
        public void CreateChartColumnB(List<string> valuex, long[] valuey)
        {
            //创建一个图标
            Chart chart = new Chart();
            //设置图标的宽度和高度
            //chart.Width = 500;
            //chart.Height = 250;
            chart.Margin = new Thickness(5);
            //是否启用打印和保持图片
            chart.ToolBarEnabled = false;
            //设置图标的属性
            chart.ScrollingEnabled = false; //是否启用或禁用滚动
            chart.View3D = true; //3D效果显示
            //创建一个标题的对象
            Title title = new Title();
            //设置标题的名称
            //title.Text = name;
            //title.FontColor = System.Windows.Media.Brushes.Red;
            //向图标添加标题
            chart.Titles.Add(title);

            Axis yAxis = new Axis();
            //设置图标中Y轴的最小值永远为0
            yAxis.AxisMinimum = 0;
            //设置图表中Y轴的后缀
            yAxis.Suffix = "件";
            chart.AxesY.Add(yAxis);
            // 创建一个新的数据线。
            DataSeries dataSeries = new DataSeries();
            // 设置数据线的格式
            dataSeries.RenderAs = RenderAs.Column;
            // 设置数据点
            DataPoint dataPoint;
            for (int i = 0; i < valuex.Count; i++)
            {
                // 创建一个数据点的实例。
                dataPoint = new DataPoint();
                // 设置X轴点
                dataPoint.AxisXLabel = valuex[i];
                //设置Y轴点
                dataPoint.YValue = valuey[i];
                //添加一个点击事件
                //dataPoint.MouseLeftButtonDown += new MouseButtonEventHandler();
                //添加数据点
                dataSeries.DataPoints.Add(dataPoint);
            }
            // 添加数据线到数据序列。
            chart.Series.Add(dataSeries);
            //将生产的图表增加到Grid，然后通过Grid添加到上层Grid.
            Grid gr = new Grid();
            gr.Children.Add(chart);
            SimonB.Children.Add(gr);
        }
        #endregion
