Spring Cloud Gateway + Alibaba Cloud Sentinel 限流

记录前几日开发中，项目中遇到的一个关于 Alibaba Cloud Sentinel 规则持久化到 Nacos 后，Gateway服务重启过后网关流控规则中 intervalSec 属性值为1导致的流控没有达到预期效果的问题，并用于记录日常开发中，使用Spring Cloud Gateway + Alibaba Cloud Sentinel 实现网关应用的限流。并本文以及后续文章均将 Spring Cloud Gateway 称为 Gateway ，Alibaba Cloud Sentinel 称为 Sentinel。

声明：本篇及后续文章所描述的 Sentinel 所遇到的问题，均为本人日常开发中由于个人新增的代码所导致的，与 Alibaba Sentinel ，Alibaba Nacos ，Spring Cloud Gateway 本身没有关系，非常感谢这些开源组件的背后开发人员

本文主要记录 Gateway 测试项目的搭建，以及将 Sentinel 作为限流框架的接入，为下一篇文章做铺垫，熟悉这部分的可以直接 [传送门]。

技术选型

1、系统环境

Java EE 8

2、主框架

Spring Boot 2.3.12.RELEASE
Spring Cloud Hoxton.SR12
Alibaba Cloud 2.2.9.RELEASE
Nacos 2.1.2
Sentinel Dashboard 1.8.6

项目文件结构

spring-cloud-gateway-sentinel
|
├─gateway-service		// 网关服务
|  ├─src
│  ├─pom.xml
|
└─producer-service		// 服务提供者
|  ├─src
|  ├─pom.xml
|
└─pom.xml

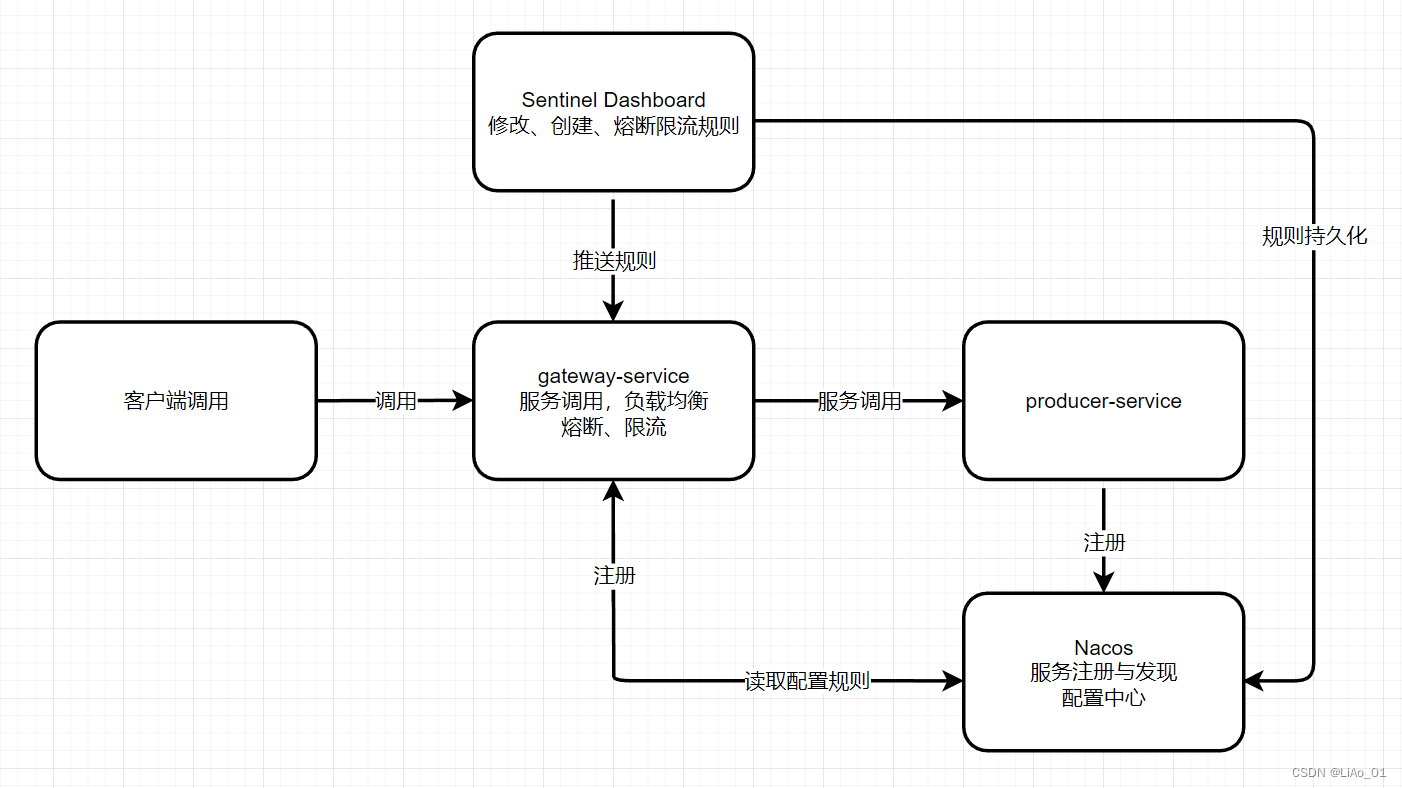

数据流程

在这里插入图片描述

环境准备

1、Sentinel

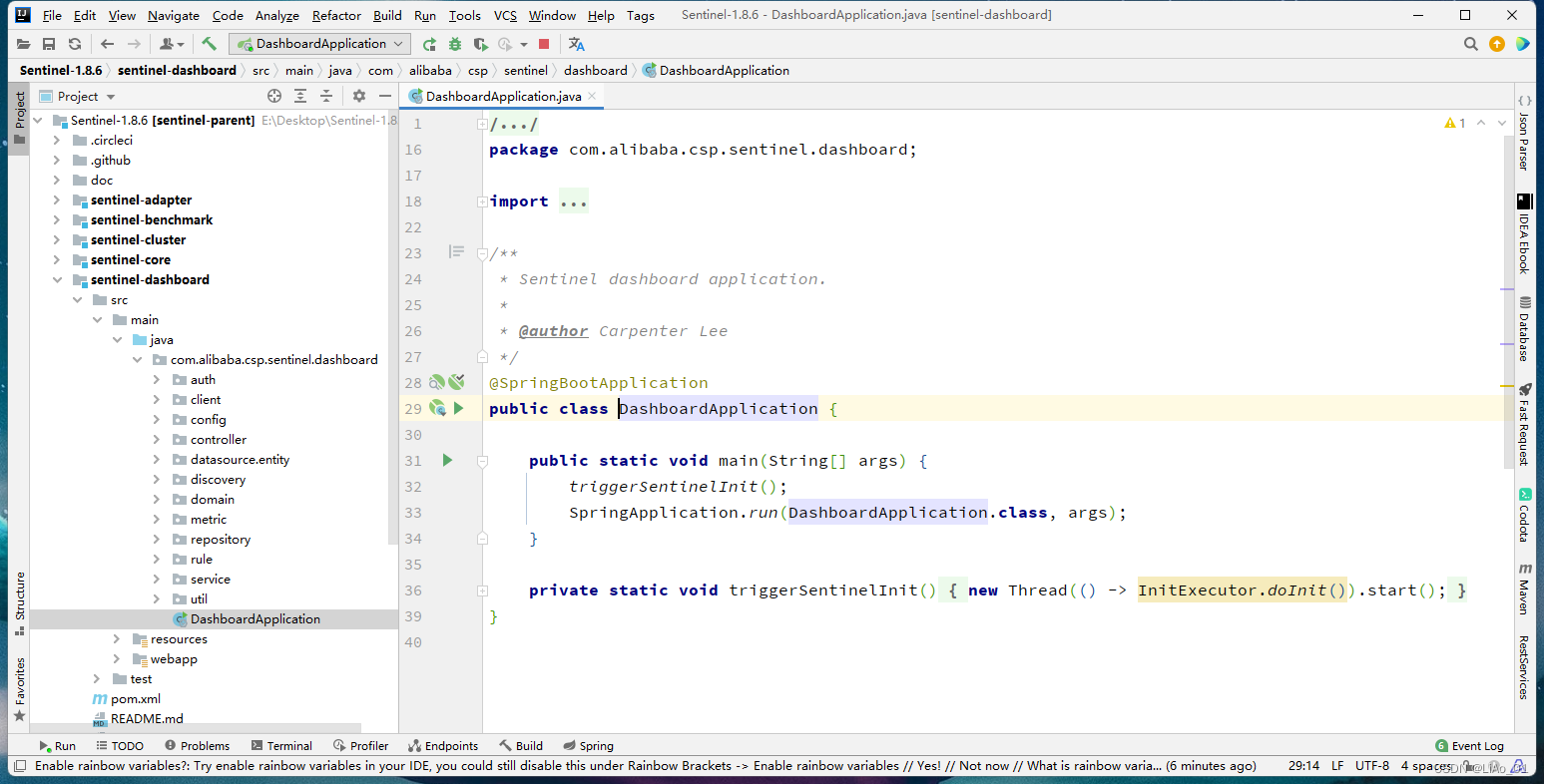

下载 Sentinel 1.8.6 的项目源码，因为后续需要修改 Sentinel dashboard 的源码，所以需要下载 Source code，将下载的源码解压后使用 IDEA 打开，然后启动项目中的 sentinel-dashboard 模块 DashboardApplication.main

在这里插入图片描述

待 sentinel-dashboard 启动成功，使用浏览器访问 http:localost:8080 地址，打开 Sentinel 的控制台，默认账号密码均为 sentinel

在这里插入图片描述

2、Nacos

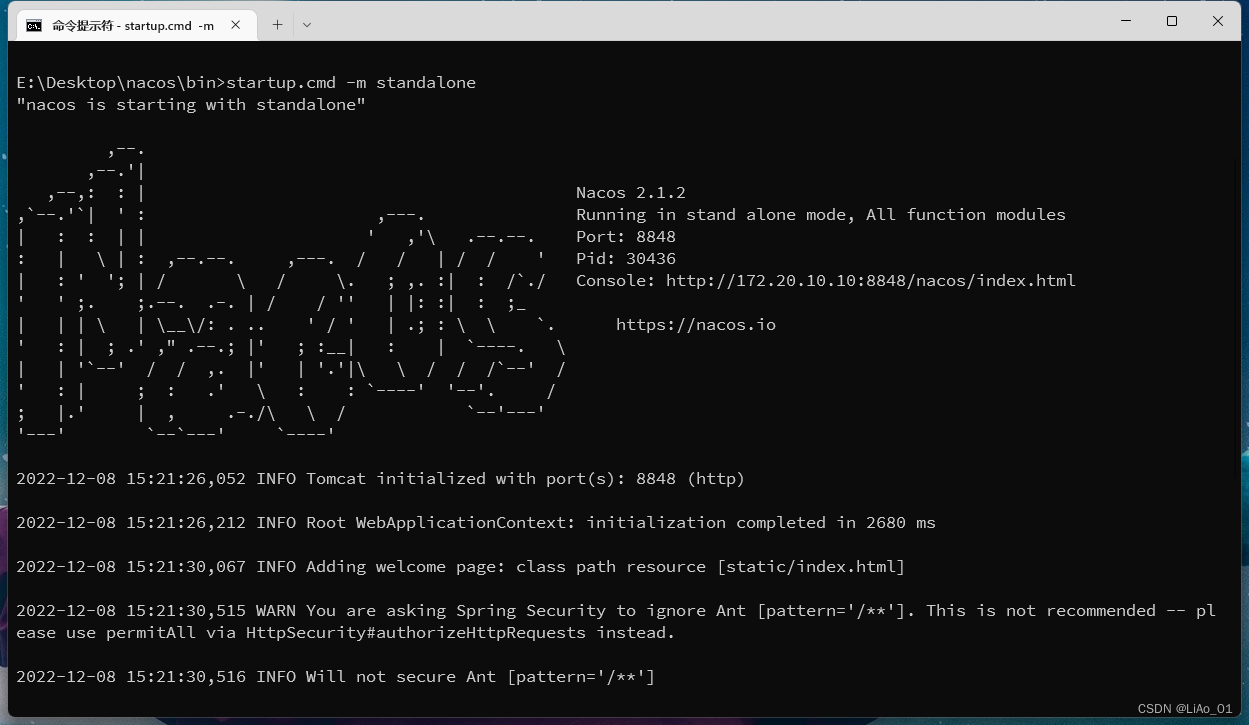

下载 Nacos 2.1.2 的压缩包，进入bin 目录，使用 startup.cmd -m standalone 命令进行启动。
在这里插入图片描述

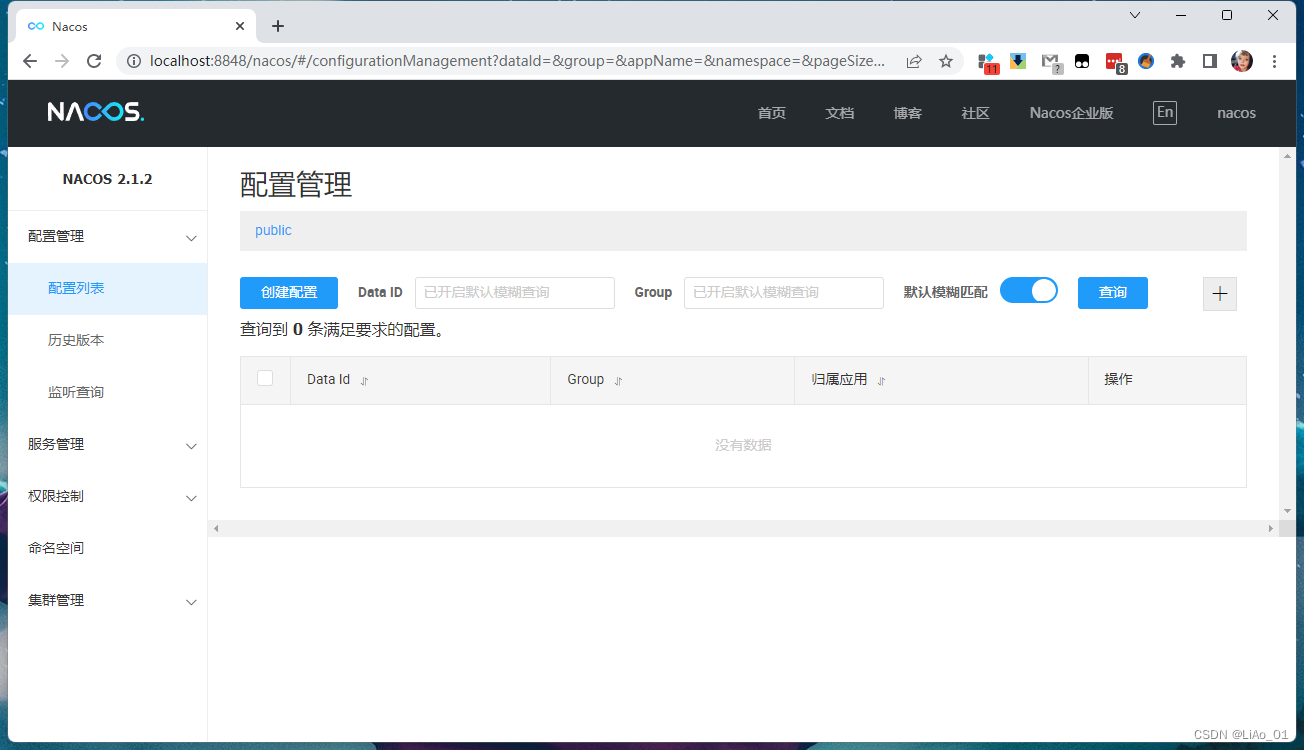

待 Nacos 启动成功后，使用浏览器访问 http:localost:8848/nacos 打开 Nacos 的控制台，默认账号密码均为 nacos

在这里插入图片描述

项目搭建

1、父级项目

首先创建父级项目，用于约束子级项目的依赖版本，Maven dependencyManagement如下

    <dependencyManagement>
        <dependencies>
            <!--spring boot-->
            <dependency>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-dependencies</artifactId>
                <version>2.3.12.RELEASE</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!--Spring Cloud-->
            <dependency>
                <groupId>org.springframework.cloud</groupId>
                <artifactId>spring-cloud-dependencies</artifactId>
                <version>Hoxton.SR12</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
            <!--Spring Cloud Alibaba-->
            <dependency>
                <groupId>com.alibaba.cloud</groupId>
                <artifactId>spring-cloud-alibaba-dependencies</artifactId>
                <version>2.2.9.RELEASE</version>
                <type>pom</type>
                <scope>import</scope>
            </dependency>
        </dependencies>
    </dependencyManagement>

2、服务提供者

创建服务提供者服务 producer-service 用于测试网关的数据转发，以及后续的 Sentinel 限流和熔断的测试 pom.xml、application.yml、TestController.java 如下：

pom.xml

	<dependencies>
        <!--Nacos Discovery-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>

        <!--Spring Boot Web-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

application.yml

server:
  port: 8081
spring:
  application:
    name: producer-service
  cloud:
    nacos:
      discovery:
        server-addr: localhost:8848  # Nacos 连接地址
        username: nacos
        password: nacos

TestController

/**
 * <p>
 * 用于测试的接口
 * </p>
 *
 * @author LiAo
 * @since 2022-12-01
 */
@RestController
@RequestMapping
public class TestController {

    /**
     * 用于测试熔断限流
     *
     * @return hello
     */
    @GetMapping("/hello")
    public String hello() throws InterruptedException {
        // 睡眠两秒
        Thread.sleep(2000);
        return "Hello";
    }
}

3、网关服务

创建网关服务 gateway-service 用于提供服务的请求入口，并实现服务的负载以及熔断限流，pom.xml、application.yml 如下：

pom.xml

    <dependencies>
        <!--gateway-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-gateway</artifactId>
        </dependency>

       <!--sentinel-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
        </dependency>

        <!--sentinel gateway-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
        </dependency>

    	<!--nacos-->
        <dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

application.yml

server:
  port: 80

spring:
  application:
    name: gateway-service
  cloud:

    nacos:
      discovery:
        server-addr: localhost:8848 # Nacos 连接地址
        username: nacos
        password: nacos

    sentinel:
      eager: true
      transport:
        dashboard: localhost:8080 # 配置Sentinel dashboard地址
        port: 5201

    gateway:
      routes:
        - id: producer-service		# 服务提供者者的路由配置
          uri: lb://producer-service # lb
          predicates:
            - Path=/producer_service/**
          filters:
            # 网关转发到业务模块时候会自动截取前缀
            - StripPrefix=1

Gateway 转发测试

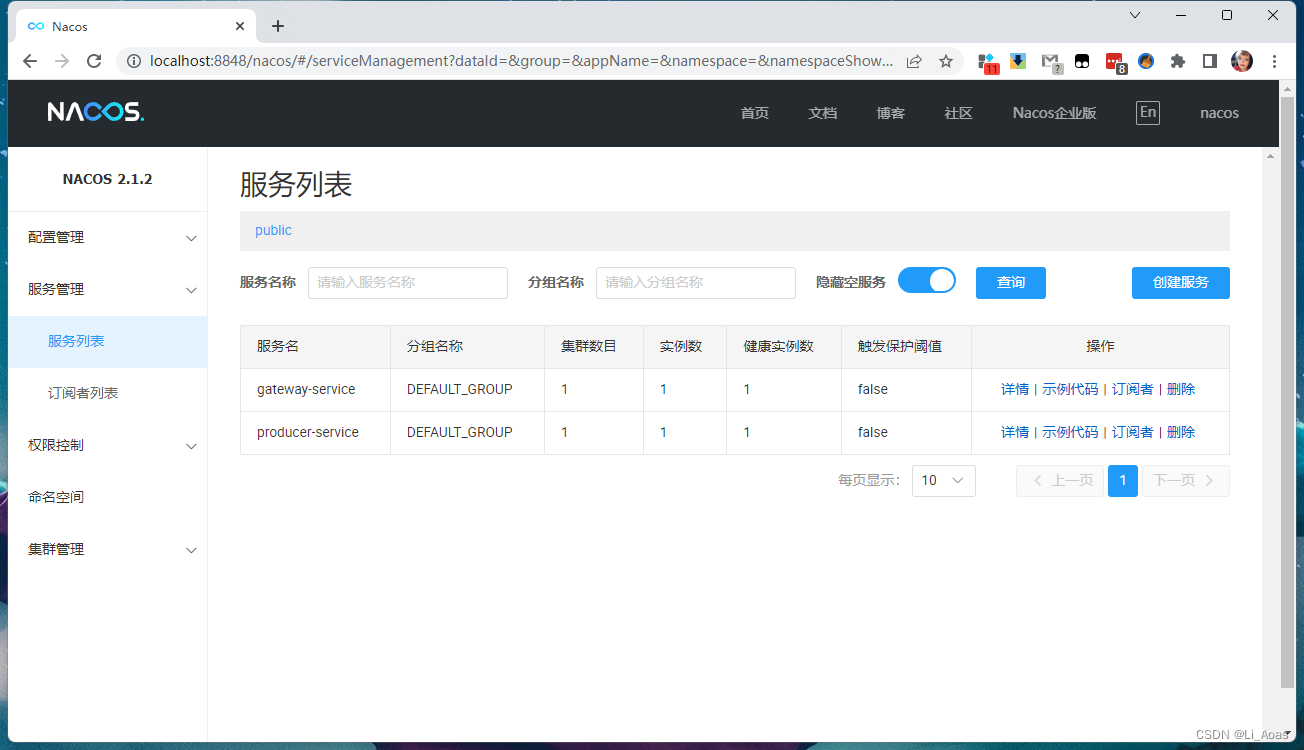

将项目搭建好之后，首先保证 Nacos、Sentinel 是启动状态，否则网关服务和服务提供者启动会报错，启动 producer-service 和 gateway-service ，然后打开Nacos 控制台，进入左侧菜单：服务管理 => 服务列表，可以看到已经注册到了Nacos的两个服务： producer-service 和 gateway-service。

在这里插入图片描述

使用工具调用 producer-service 的测试接口，返回结果如下，证明 producer-service 服务是正常运行的

curl http://localhost:8081/hello
Hello

然后测试通过 gateway-service 网关服务进行路由转发是否正常，测试结果如下，也是可以正常返回结果的：

curl http://localhost/producer_service/hello
Hello

Sentinel 熔断与限流

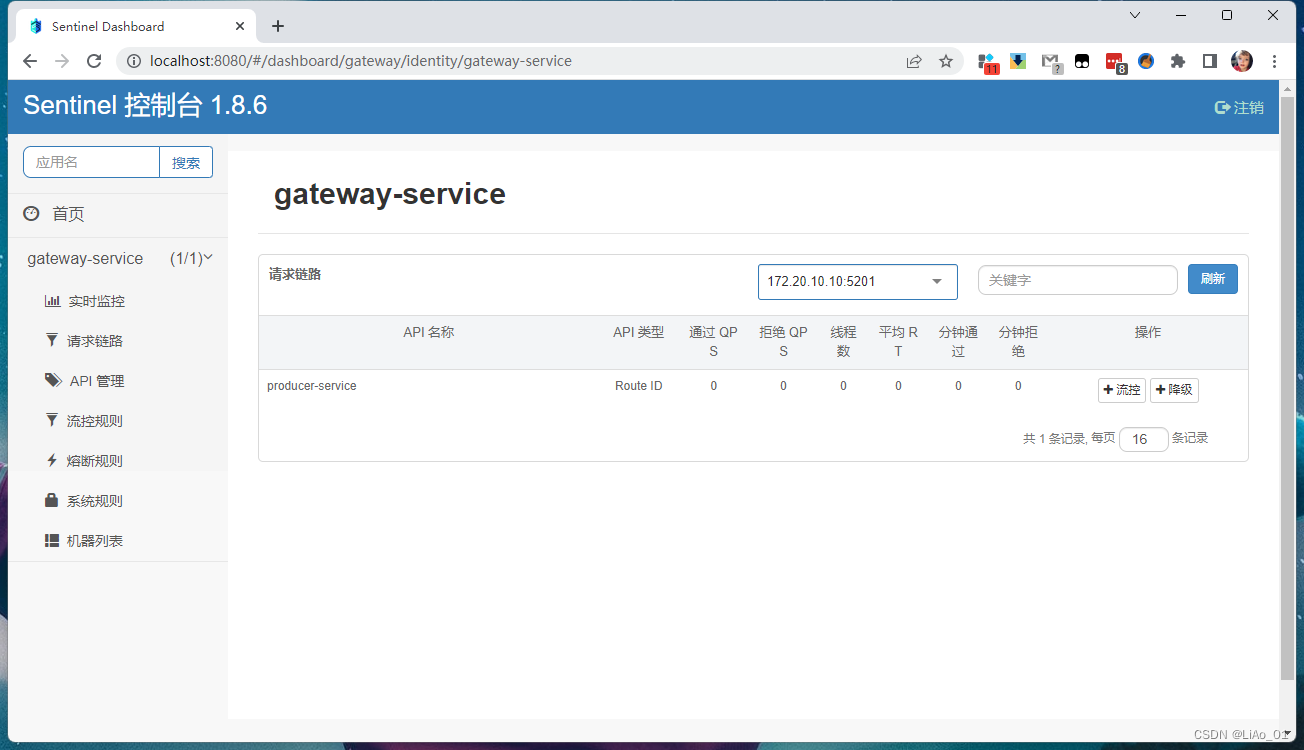

项目接口测试成功之后，打开 Sentinle 控制台页面，可以看到 Sentinel 多了网关服务，并且服务菜单是 Sentinle 的 Gateway 模式，Gateway模式下的限流熔断规则都是根据网关服务中的 spring.cloud.gateway.routes.id 作为资源名称配置的，并且网关模式下的链路资源限流是不生效的。

在这里插入图片描述

可以在控制台中的 请求链路 菜单下看到刚刚用于测试的请求，每个资源的右侧都有流控与降级这两个按钮，首先添加一个 producer-service 的降级规则，规则如下：

在这里插入图片描述

当我们多次通过网关请求 producer_service 测试接口过后，就会返回限流的结果：

curl http://localhost/producer_service/hello
Hello
curl http://localhost/producer_service/hello
{"code":429,"message":"Blocked by Sentinel: ParamFlowException"}
curl http://localhost/producer_service/hello
{"code":429,"message":"Blocked by Sentinel: ParamFlowException"}

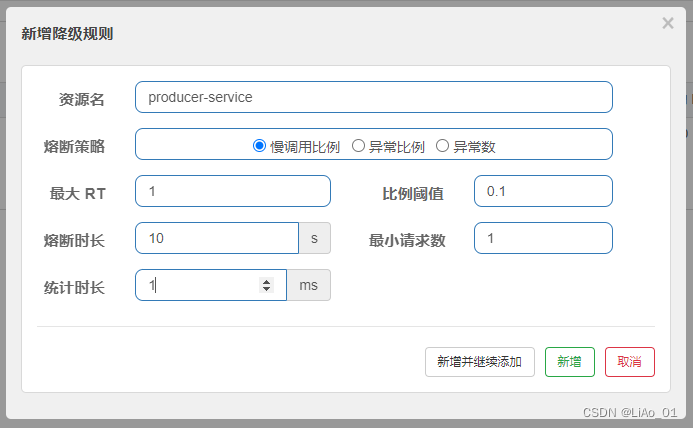

在 流控规则 页面删除刚刚创建的流控规则，因为流控规则的触发是先于熔断规则的触发，所以我们要删除流控规则防止二者的测试规则重叠，才可以看到熔断规则的效果。返回 请求链路 页面，为 producer-service 创建一个熔断规则如下：
在这里插入图片描述

当我们多次通过网关请求 producer_service 测试接口过后，就会返回熔断限降级的结果：

curl http://localhost/producer_service/hello
Hello
curl http://localhost/producer_service/hello
{"code":429,"message":"Blocked by Sentinel: DegradeException"}
curl http://localhost/producer_service/hello
{"code":429,"message":"Blocked by Sentinel: DegradeException"}

结语

关于开头提到的，Sentinel 降级规则持久化到 Nacos 遇到的问题所需要的准备就到此为止了，下一篇文章将会介绍问题的具体描述和解决方案。
