Proteus8使用教程

---

前言

  本文以AVR单片机为基础，介绍Proteus仿真的使用，Proteus的版本为8.17。本文只介绍原理图仿真以及Source Code，不介绍PCB绘制（个人觉得不会有人现在还使用Proteus画PCB）

---

一、AVR单片机概述

1.1 AVR简介

  AVR单片机是1997年由ATMEL公司研发出的增强型内置Flash的RISC(Reduced Instruction Set CPU) 精简指令集高速8位单片机。

  其具有以下特点：

• AVR的性价比远高于51
• 高速、RISC：主频最高达20MHz
• 低功耗，宽电压：1.8V~5.5V，最低全速运行功耗<300uA
• IO口驱动能力强：推拉电流能力均达30mA，可以直接驱动蜂鸣器、继电器等
• 片内资源丰富：外部中断、定时/计数器、UART、SPI、IIC、ADC、模拟比较器

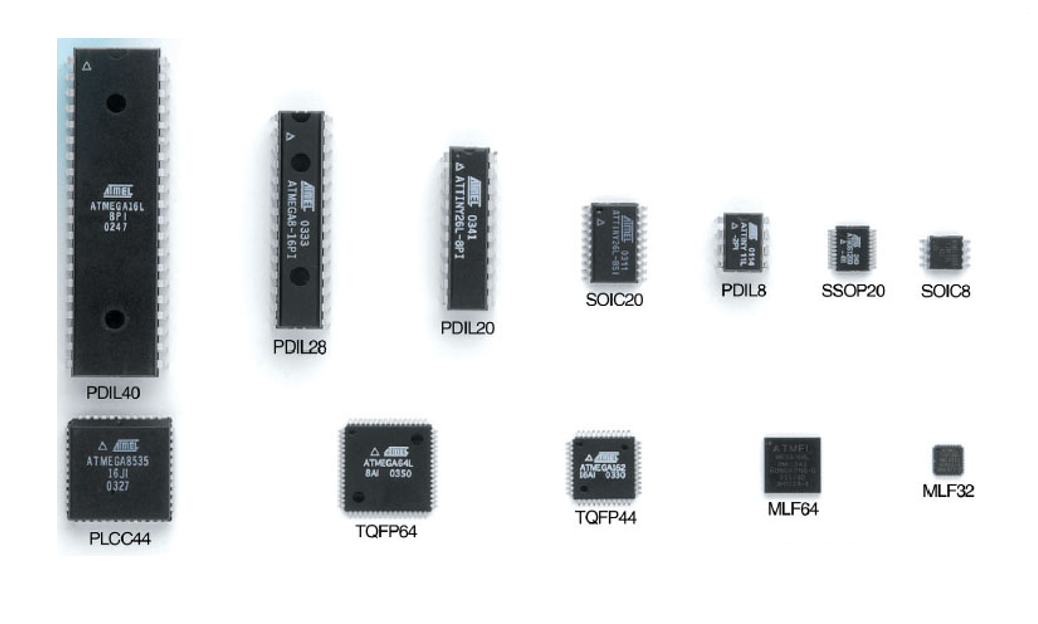

• 型号齐全，而且40脚以下的AVR均具有DIP的封装形式

  AVR有很多系列：

• 8脚系列：ATtiny13、25、45、85；
• 14脚系列：ATtiny24
• 20脚系列：AtTiny26，2313 ；
• 28脚系列：ATmega8，48，88，168 ；
• 32脚系列：AT90PWM3 ；
• 40脚系列：ATmega16，32，162，163，169，8515，8535 ；
• 64脚系列：ATmega64，128 ；
• 100脚系列：ATmega1280，2560 ；

  主要可以分为3类：

• ATtiny 系列：如 tiny13、 tiny15、 tiny26，属于低档，适合功能相对单一的系统
• AT90S 系列： AT90S8515、8535，属于中档，适合一般系统开发
• ATmega 系列：Mega8、 Mega16，属于高档，适合各种具有较高要求的系统

注意：40脚以下系列均有DIP双列直插封装，目前AT90系列产品已很少用，多数使用ATmega系列

1.2 开发环境简介

  对于AVR微控制器的编程，有多种软件可供选择。以下是几种常用的编程软件：

1. ICCAVR
     AVR的C编译器，支持C语言及汇编。个人使用感受比VC++6.0还差，建议除非电脑系统是WIN XP系统，否则不需要考虑

• 下载链接：https://download.csdn.net/download/weixin_44567668/89890969


2. IAR for AVR
     没使用过。不过IAR对于C编译器进行优化，对比EWARM和Keil，明显IAR编译速度更快，最新版的IAR界面也比其他几个开发工具好看。不过IAR需要收费。

• 官方下载链接：https://www.iar.com/zh/products/architectures/arm/iar-embedded-workbench-for-arm/

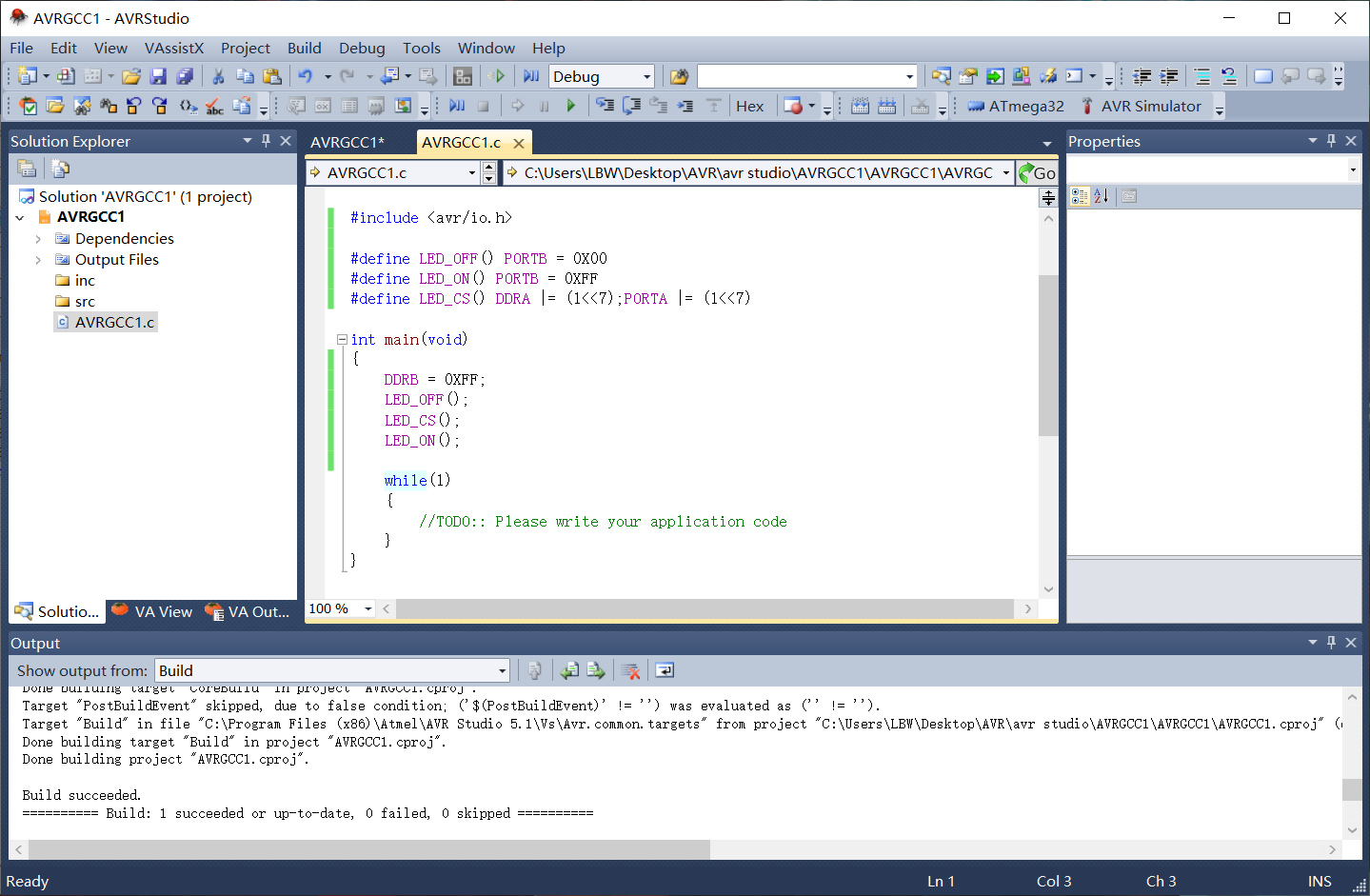

3. AVR Studio
     这是Atmel公司开发的官方集成开发环境（IDE），为AVR开发者提供了全方位的编程支持。AVR Studio具有强大的调试功能和丰富的开发工具，可以进行源代码编辑、编译、调试和下载等操作。由于Atmel在2016年被美国芯片制造商微芯科技（Microchip Technology）宣布以36亿美元收购，目前最新版为AVR Studio 5.1，其运行环境为Visual Studio 2010，建议WIN7及以下使用。

• 官方下载链接：https://www.microchip.com/en-us/tools-resources/archives/avr-sam-mcus

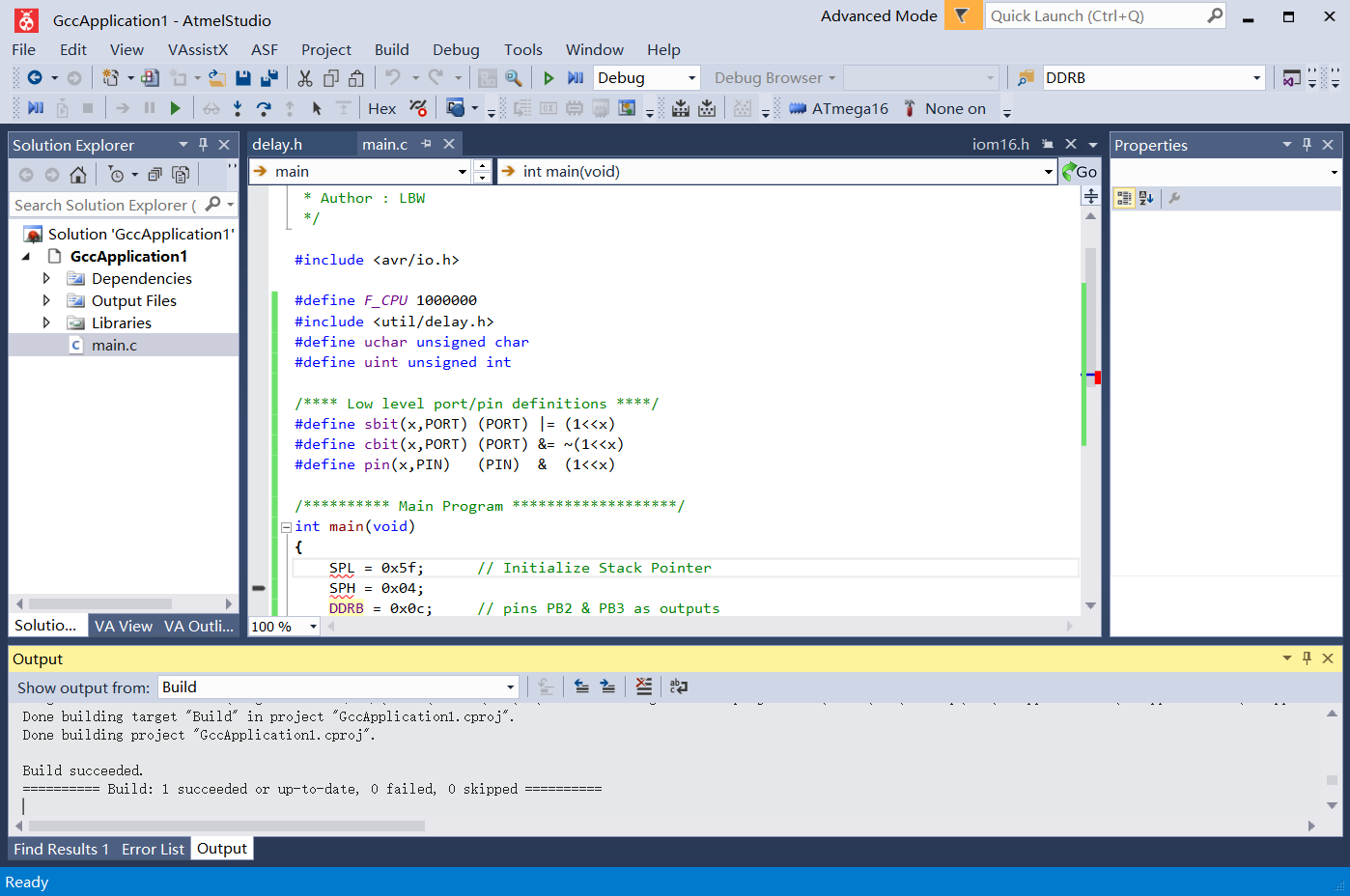

4. Atmel Studio
     Atmel Studio是Atmel公司推出的新一代集成开发环境，支持多种微控制器架构，包括AVR。目前最新版为Atmel Studio 7，其运行环境为Visual Studio 2015，建议WIN10及以上版本系统使用。

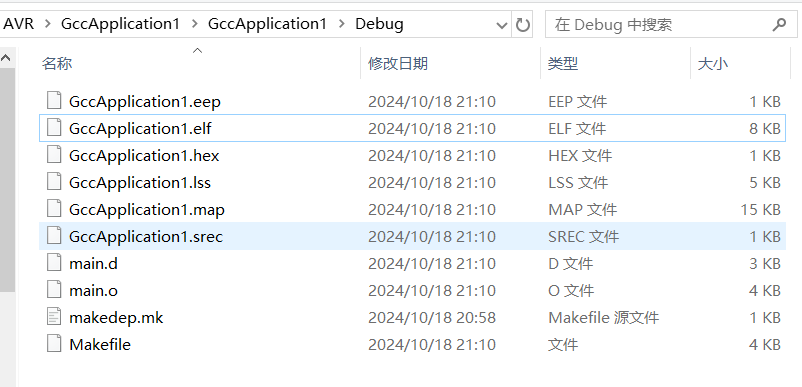

注意：这边介绍集成开发环境，是因为Proteus仿真需要编译生成的可执行文件，一般在工程的Debug文件夹里

二、ISIS原理图使用

2.1 创建工程

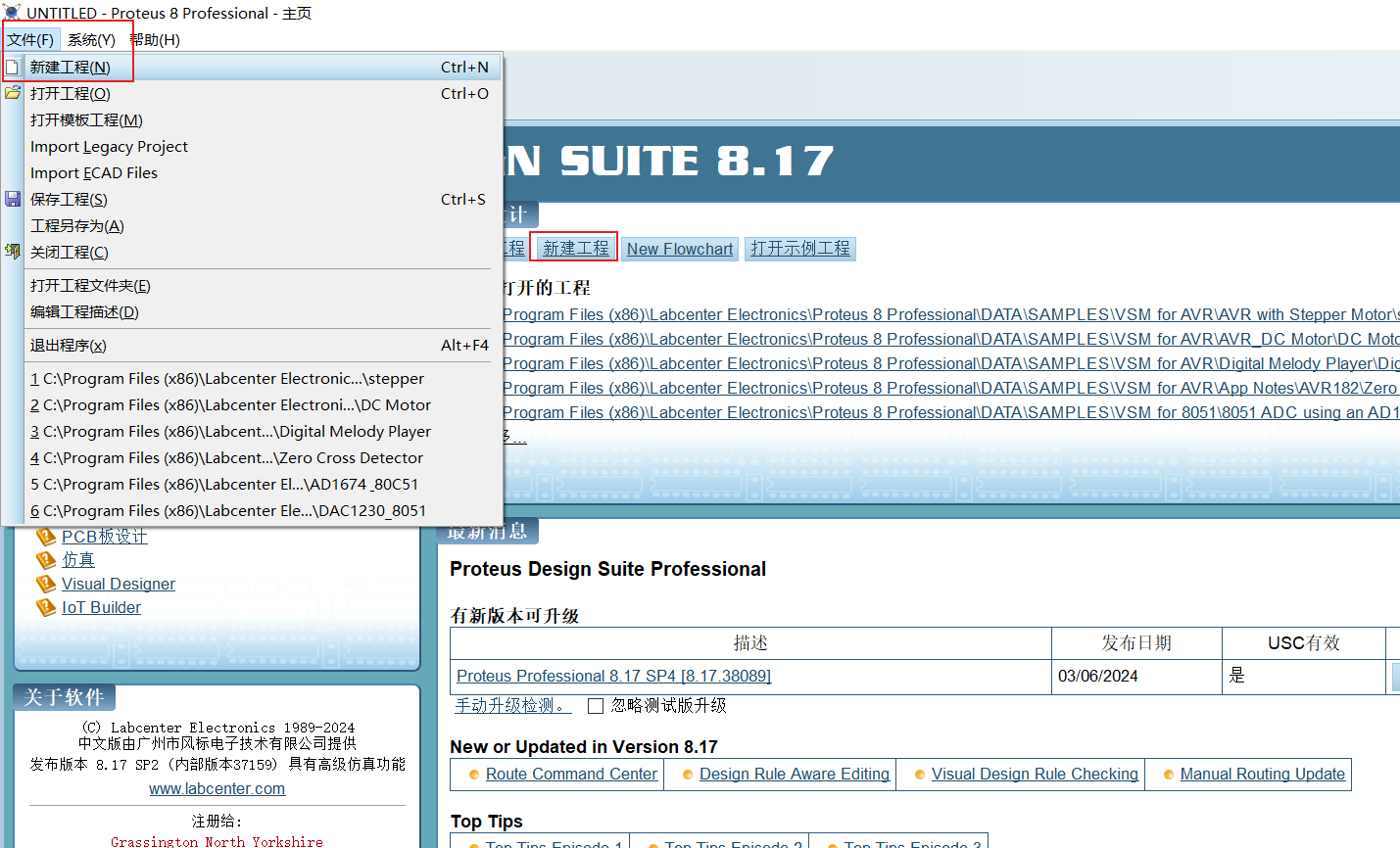

  点击文件 -> 新建工程，或者直接在开始界面点击新建工程

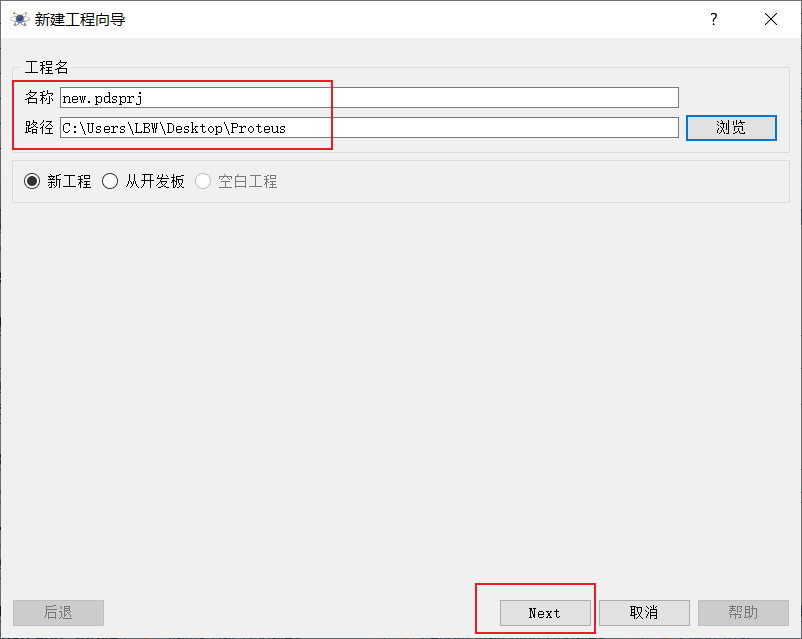

  弹出对话框新建工程向导，在向导里修改工程名和路径

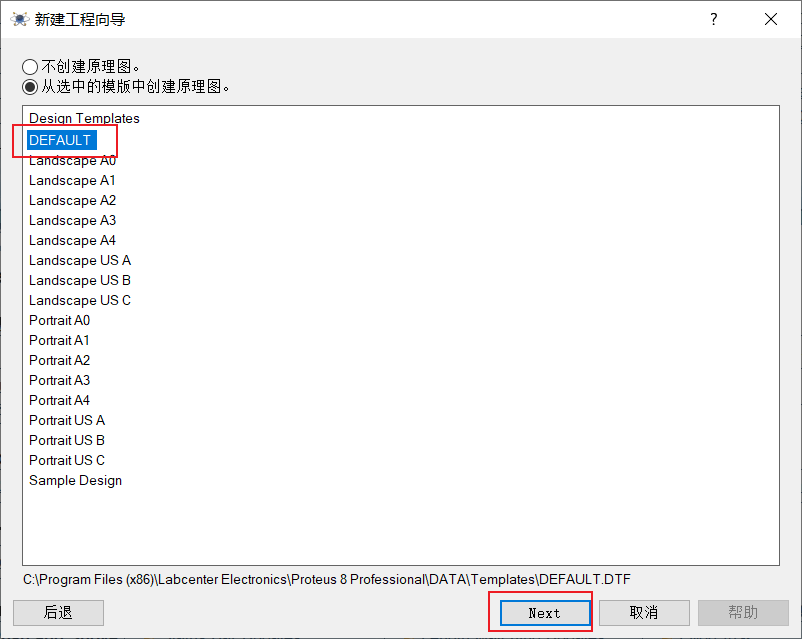

  选择默认模板

  不创建PCB设计
