MP1037U(NP70-POS1037)主板无法点亮显示器维修(1)

我是阿清，一名电子电脑爱好者，也是一名”万能维修工"，有20多年的维修经验。下面是一些我的维修故事。

背景介绍：

我有时候会安装调试某工控软件，电脑的主板是iTX1037低功耗主板。主板偶尔也会有坏的，所以我会关注此类主板的功能和价格走向，合适时会备上一块。

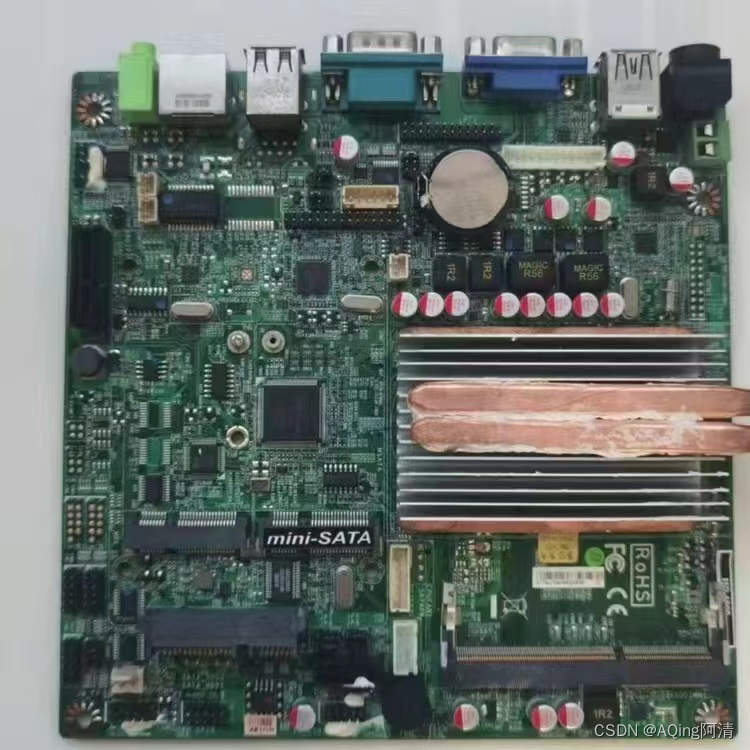

2023年8月份的一天，闲来无事，逛某多，看到一款被动散热的iTX1037二手主板，价格108元，券后83.12元。由于被动散热没有恼人的风扇噪音，我心飘了，于是在经济紧张的情况下，豪掷83.12元拿下。下面是大图。显示接口共有3个：1个VGA接口、一个HDMI接口（插针式未引出）、一个LVDS接口（插针式）。还有一个PCI-E 1X接口，应该也能接显卡。

这个主板的散热片比较大，散热片表面粘着硅脂，应该是为了散热片能紧贴金属外壳提供良好的散热。不过外壳已经不存在了，只要低负载运行估计不会过热保护。

欣赏完我就忙事情了，并没有进行测试。等到10月份，我集齐了内存和硬盘，在某个风和日丽的下午，我终于要跟我心心念念的板子进行对话了。

显示器无法点亮：

我将主板VGA接口连接显示器，短接电源插针开机，蜂鸣器发出了一声清脆的嘀声，如果没有意外的话，BIOS自检画面就应该出现在显示器上了......然而,并没有。散热片温了，屏幕并没有点亮，它的沉默说明事态有一点不和谐。

此时运费险已经失效、过了商家质保期了。糟了，常年河边走，今天竟然翻车了。外面一片乌云飘过，屋里顿时暗了下来，一股凉意涌上心头。83.12元，对于李嘉诚王思聪并不算什么，但是对于生活惨淡的我来说，无异于雪上加霜......

这里科普一下：iTX主板一般都是有三种显示接口。第一种是VGA，也就是上古时期大屁股显示器的15针VGA模拟显示接口，第二种是扁扁的梯形HDMI数字显示接口，第三种是插针形式的液晶屏幕LVDS接口。现在的液晶显示器，主要构成就是液晶屏，加转换板。无论液晶显示器传入的是VGA信号还是HDMI信号，都要转换成LVDS，才能在液晶屏上显示。其实液晶屏是可以直接由主板上的LVDS驱动，无需二次转换，二次转换反而会造成损失。

我隐约觉得，可能主板设置的主要显示设备是LVDS，导致VGA不能显示。于是我把CMOS记忆电池拔掉，短接放电跳线，希望能通过此方法恢复为VGA模式，但是测试并没有效果。

紧急联系店主说明情况，店主拍着胸脯说：“发货前百分百测试过的，有测试视频为证。主板既然已经发出了嘀声，说明就是好的。如果你能提供箱子上的编号，就可以给你测试视频”。

都两个月了，纸箱子早到纸箱厂变成新纸箱子了，不可能有编号的。

商家接着给了以下建议：

1.他测试时是用VGA接口测试的，现在VGA可能接触不良，让我检查VGA接口和线

2.检查内存是不是金手指脏了，另外此主板需要配低压版DDR3L，你的DDR3内存不兼容

我的显示器和VGA线是正常用着的，不存在坏的概率。我手上的内存，都是从正常工作的主板上拆下来的，虽然是标压版DDR3内存，但是在其它低压1037主板上测试都能正常运行，内存不兼容的概率很小，甚至说可以混用。

我虽然觉得商家的观点有点扯，但是也不能放弃这个线索。于是我从内存商家买了一条DDR3L二手内存。

装上内存，期待着屏幕亮起。可是，屏幕仍然不亮，蜂鸣器长鸣四声......

“天要降大任于斯人也，必先苦其心志，劳其筋骨，饿其体肤，空乏其身......”天上似乎飘来了这样的声音......

立马联系二手内存商家。

“您是1037cpu应该买1333频率的内存，不应该下单1600频率的内存。”

我手里还有一些好的内存，有1333的，有1066的，在我其它的1037主板上都能正常运行。把鸣叫的这个内存放其它1037主板上也点不亮，排除频率的问题，清理金手指无效，应该内存到手就是坏的。又遇到不专业的商家了，马上申请退款，重新下单，这次买新的。

（原创作品，未完待续。码字不易，转载请注明出处）
