宽带连续F类射频功率放大器设计–从理论到ADS版图
最初论文:The Continuous Class-F Mode Power Amplifier
连续F算是连续模式中研究最多的了,当时研究的时候觉得非常简单,所以也没有专门记录,现在回过头写一下,也会提供工程以供大家研究,版图什么的都大概调了一下。
使用CGH40010F
工程和器件模型下载:https://download.csdn.net/download/weixin_44584198/88946479
0、实现效果展示

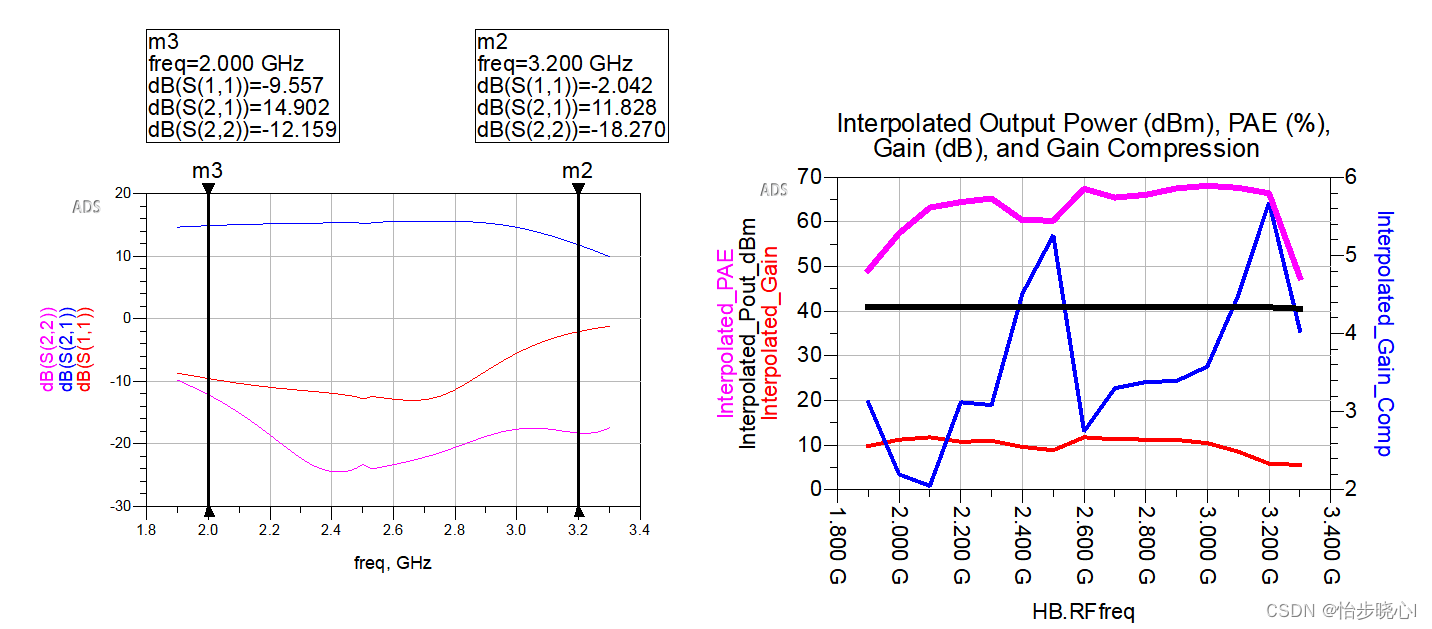

设计功放的工作频率为2-3.2GHz,在3dB回退点,实现了62%以上的漏极效率和10W以上的输出功率:
观察小信号参数,S22小于-10dB是比较完美的,S11在高频率处有恶化,但是宽带PA的S11、S22差也正常。输出的话3.2GHz及以上增益下降的厉害,但是效率还是非常高的。

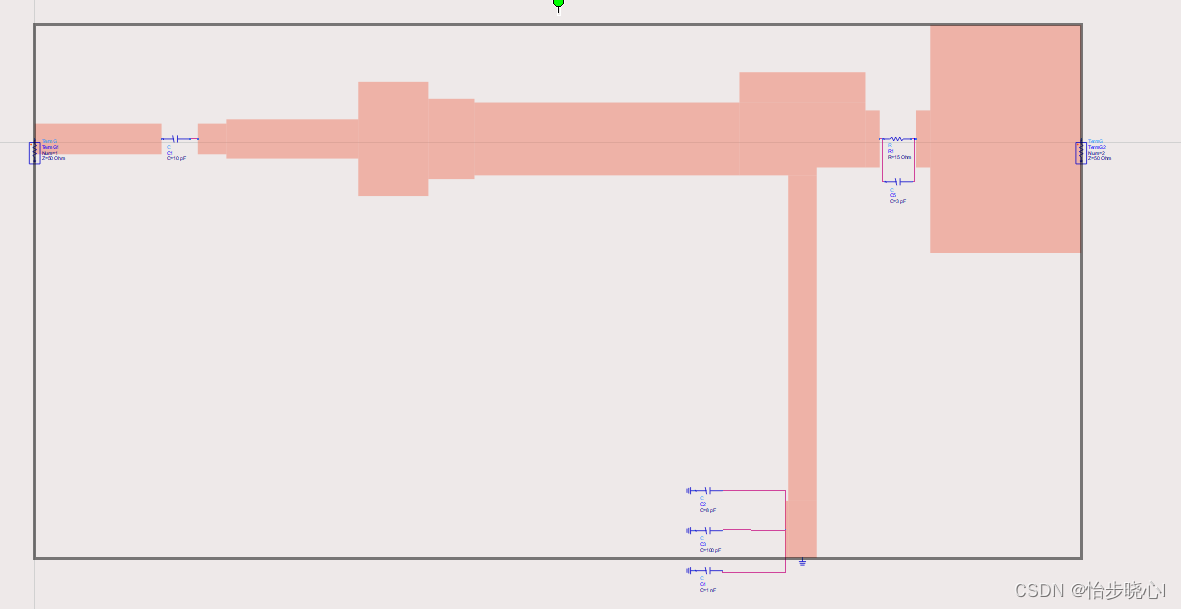

最终的版图如下所示(留了焊盘,稳定电路重叠焊接即可):
1、输出匹配设计

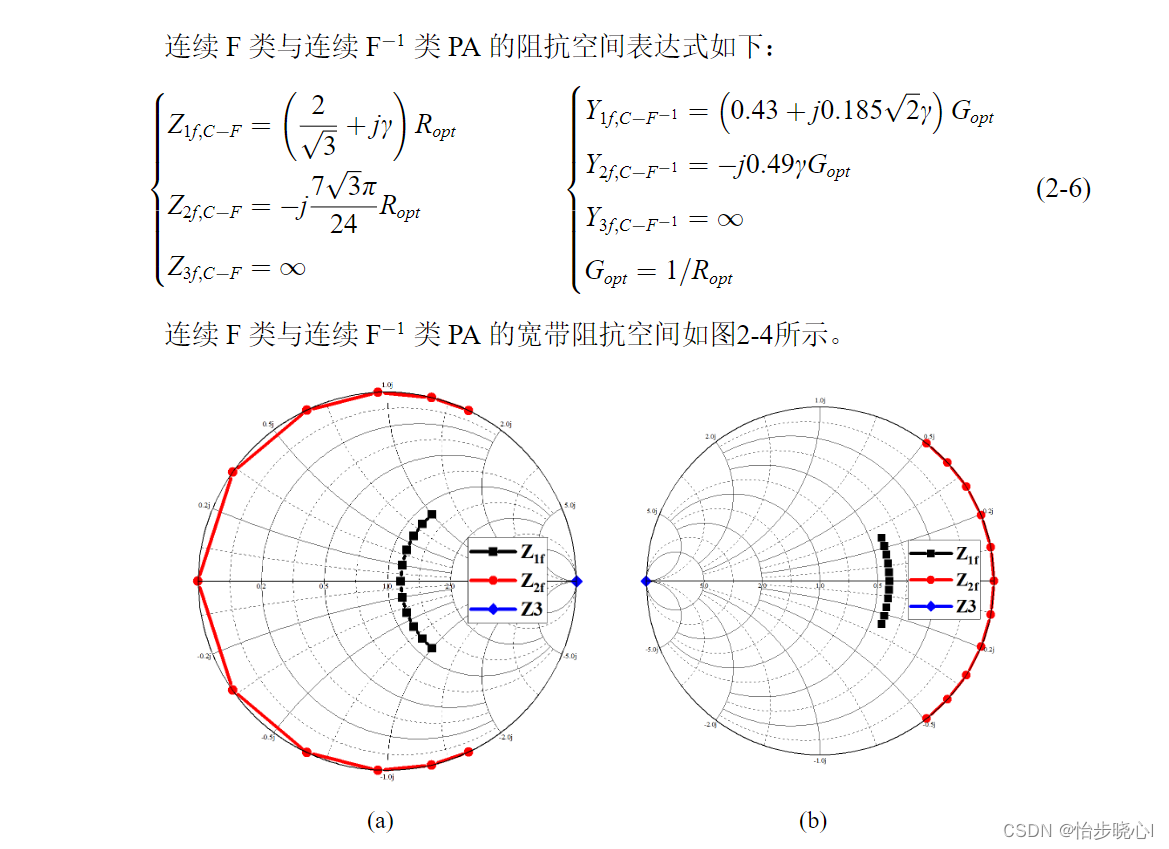

要匹配的目标空间非常的明确:
对于CGH40010F这个管子,我们需要计算其最佳的输出阻抗Ropt,使用计算公式:
R
o
p
t
=
V
D
D
−
V
k
n
e
e
I
max
/
2
R_{opt}=\frac{V_{DD}-V_{knee}}{I_{\max}/2}
Ropt=Imax/2VDD−Vknee
带入实际的数值,VDD=28V,Vknee差不多是6V,Imax搞1.5A,算出的结果是30欧姆。那么结合上面的式子,匹配的目标非常清晰了。构建如下的原理图(OutputMatchSub):

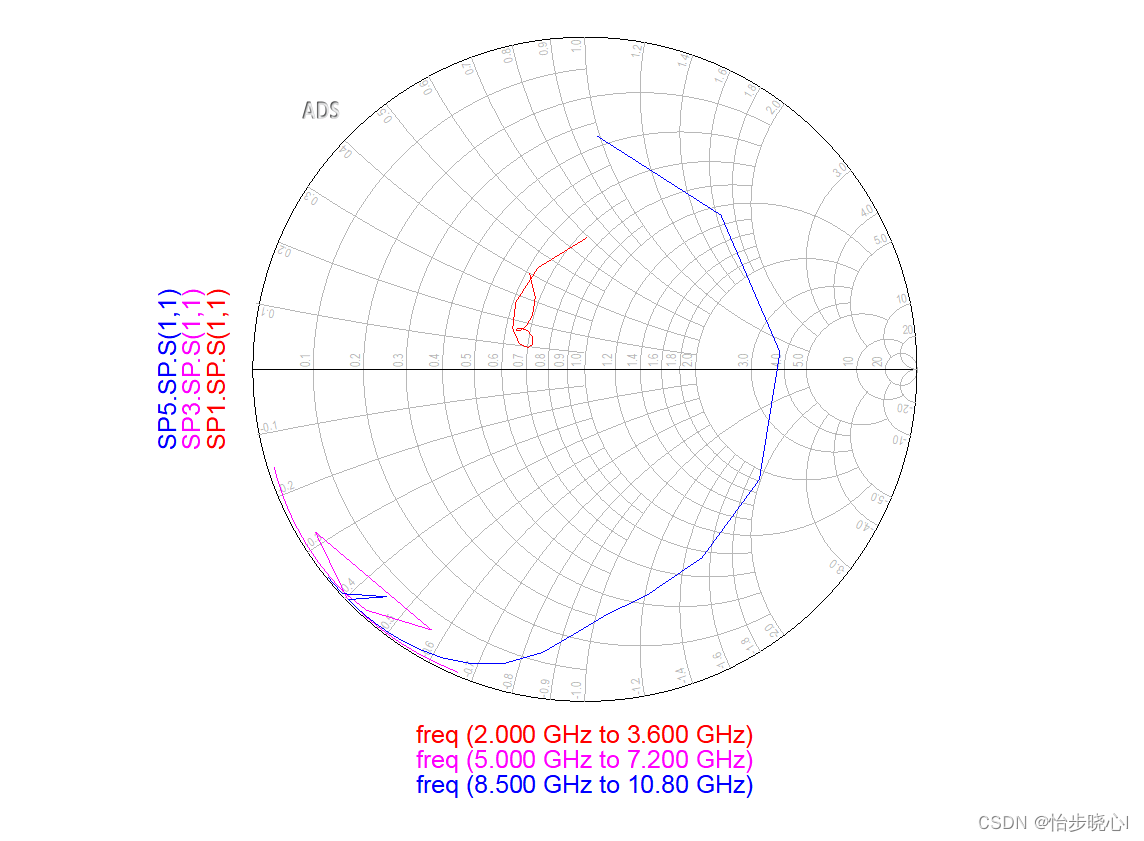

优化得到的结果,这边使用了一个小技巧,考虑到器件的输出电容的影响,将二次谐波匹配到容性区域(Smith下半区)是相对容易的,因此实际设计只使用连续F类一半的设计区域,这样也是够了的(基波在实轴上面,谐波在实轴下面):

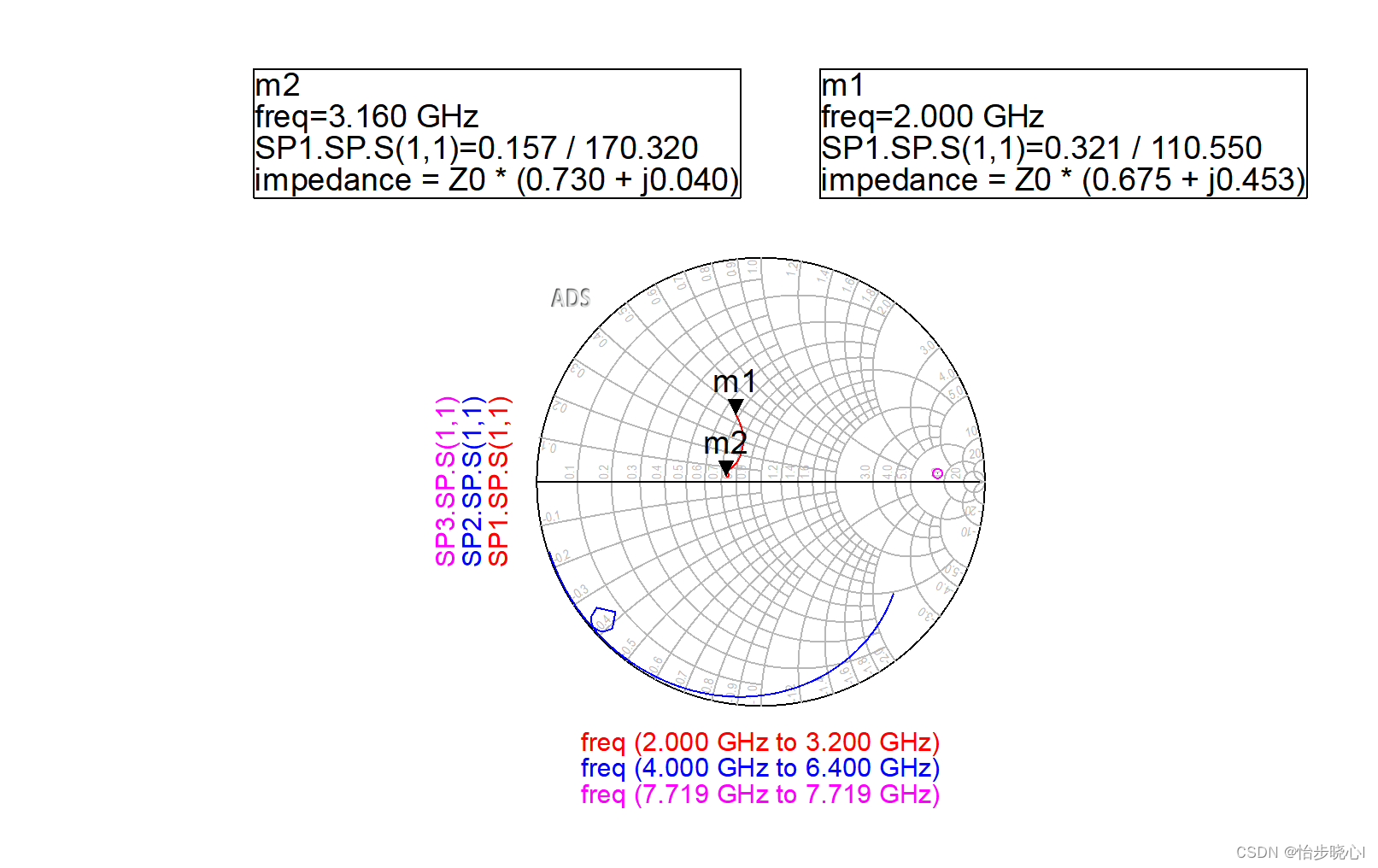

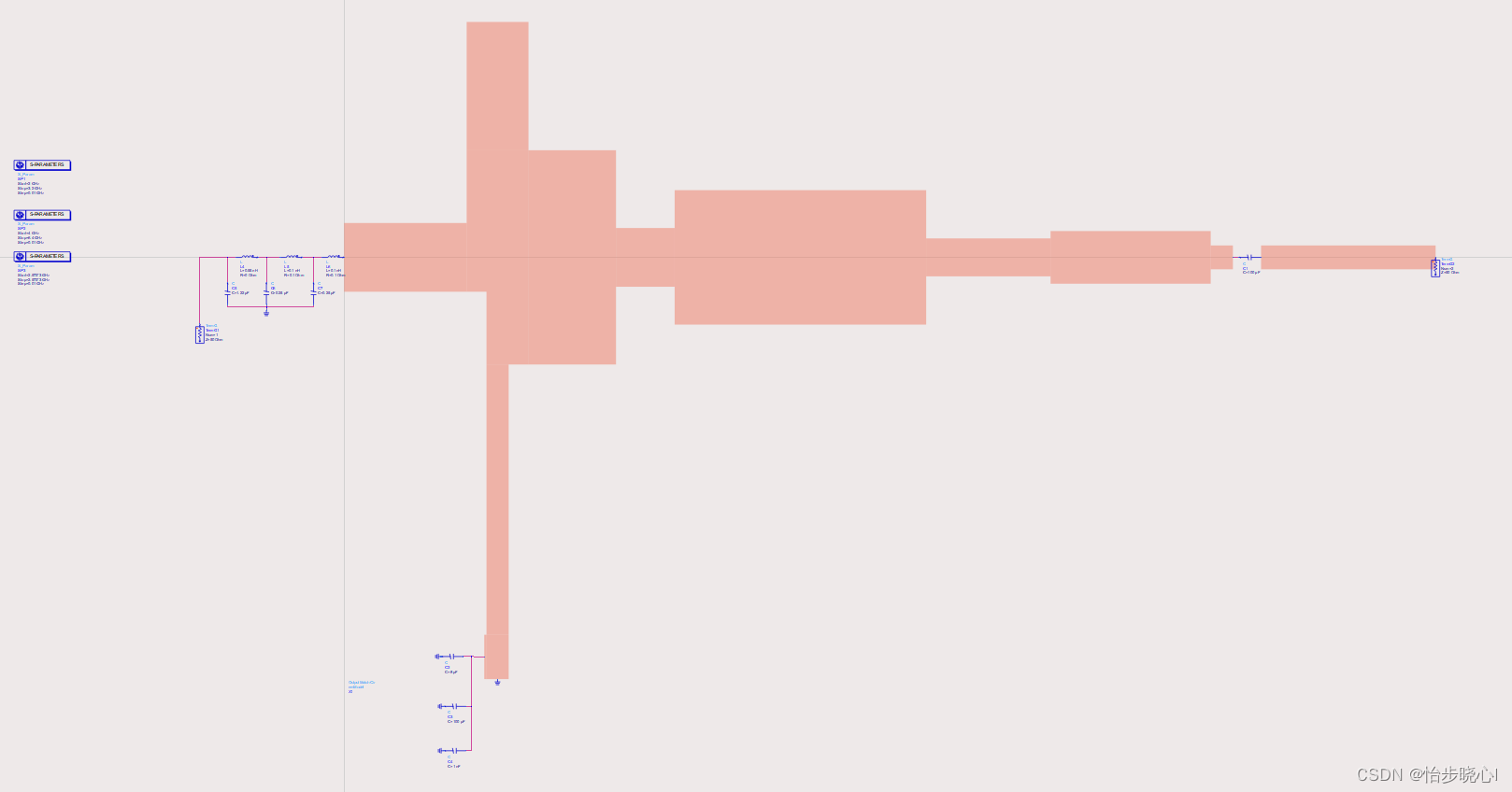

下面就是版图验证了(OutputMatchTest原理图),可以看到效果也是杠杠的:
2、输入匹配设计

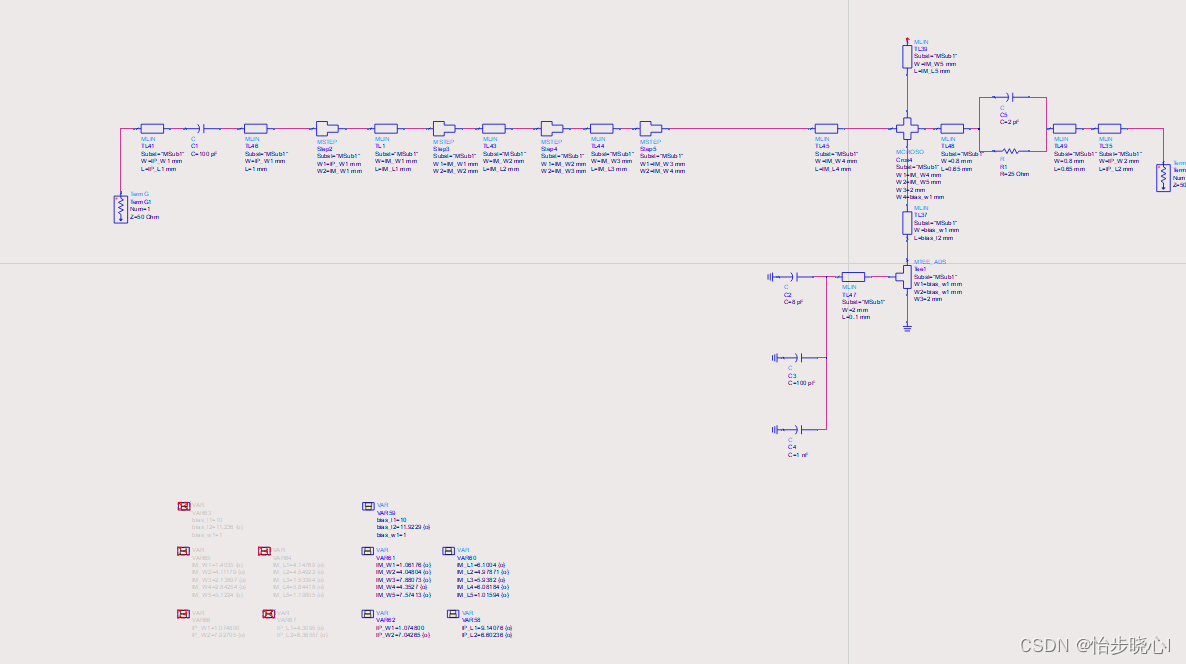

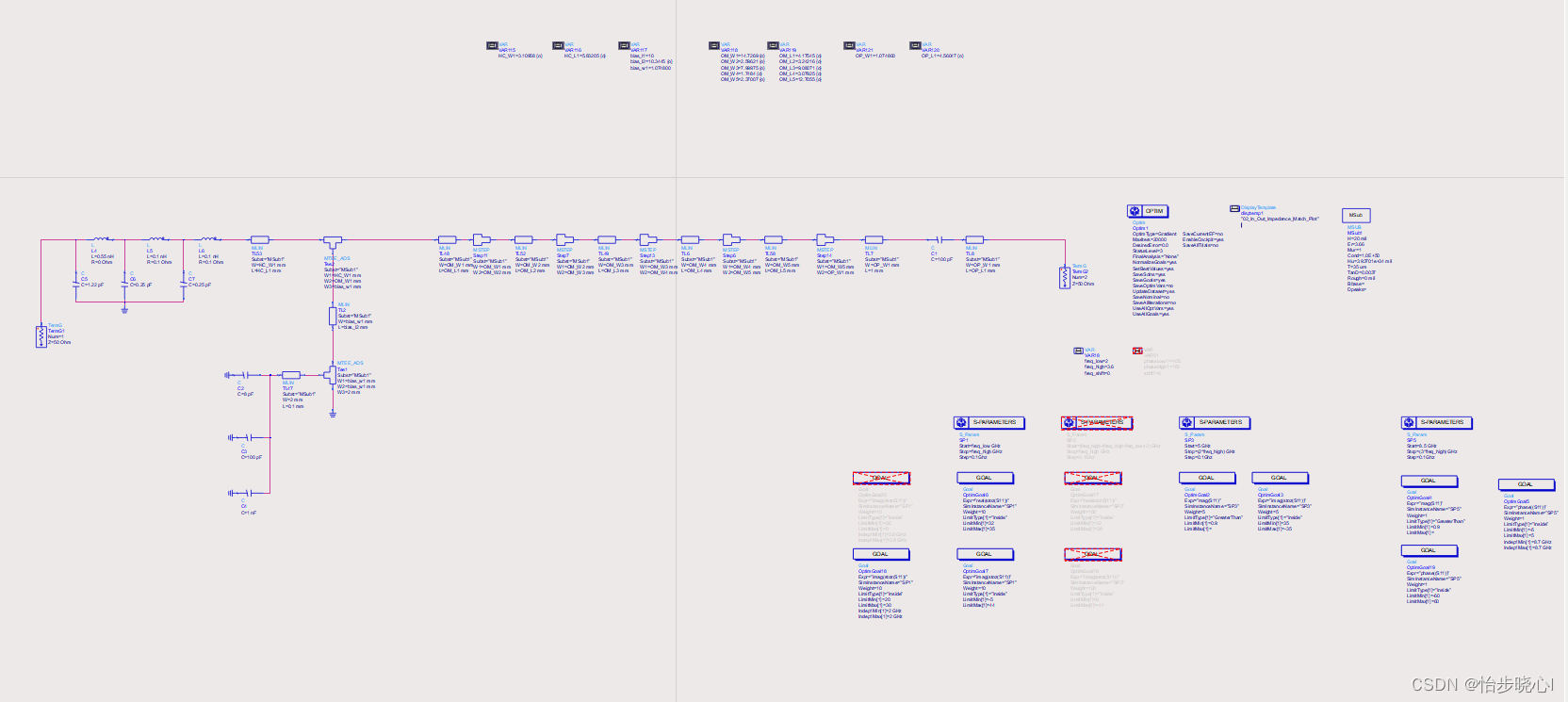

设计方法参考:基于优化的宽带匹配设计方法(模板)—以宽带PA的输入匹配为例,得到的匹配电路如下所示(InputMatchSub原理图):

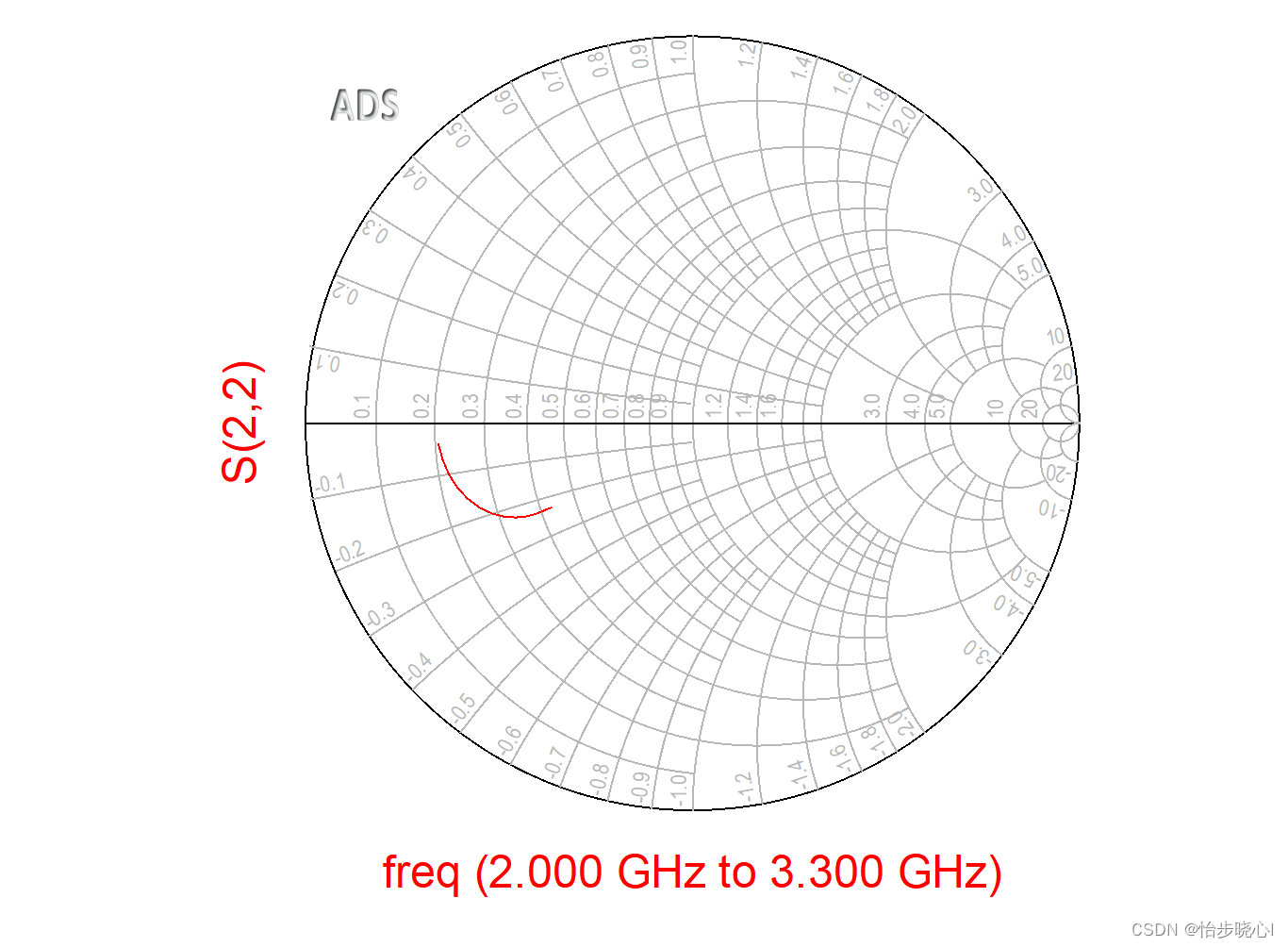

版图仿真看看效果(InputMatchTest原理图):
3、大信号仿真

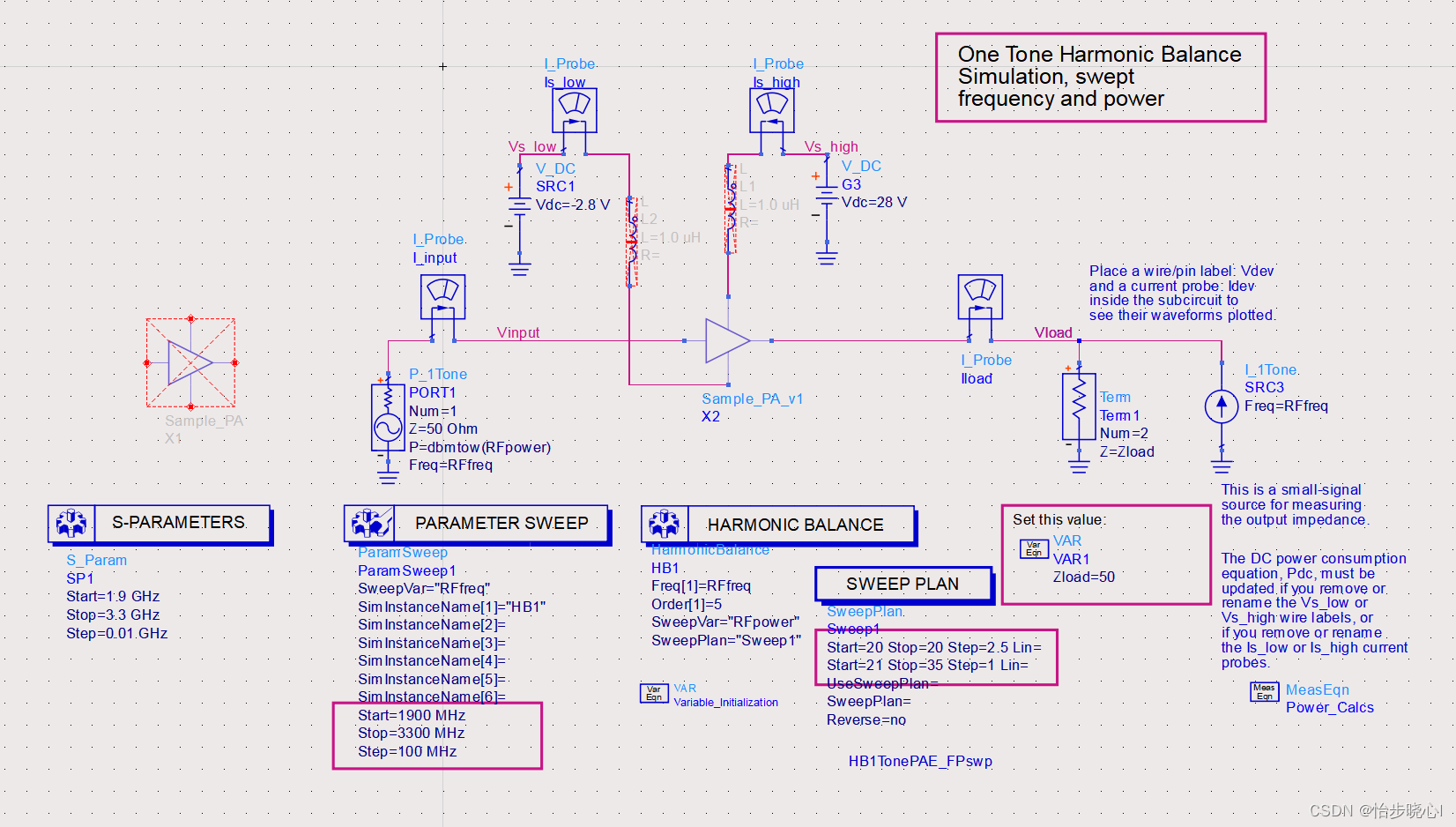

运行HB1TonePAE_FPswp原理图即可:

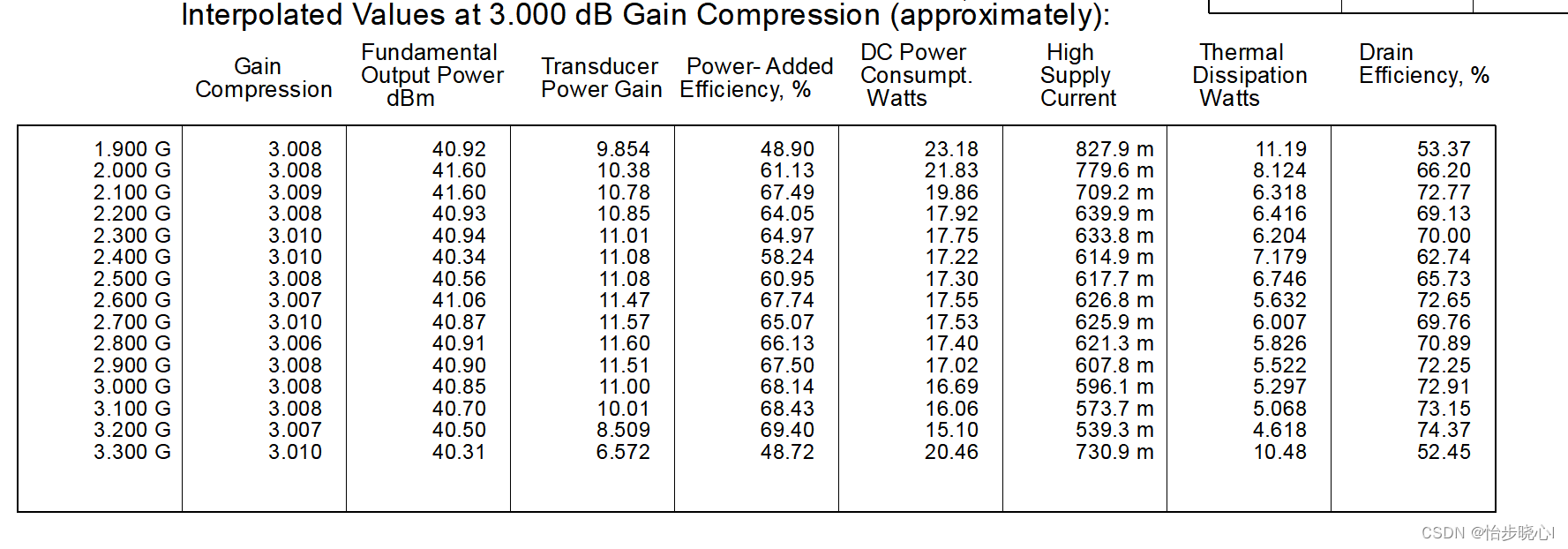

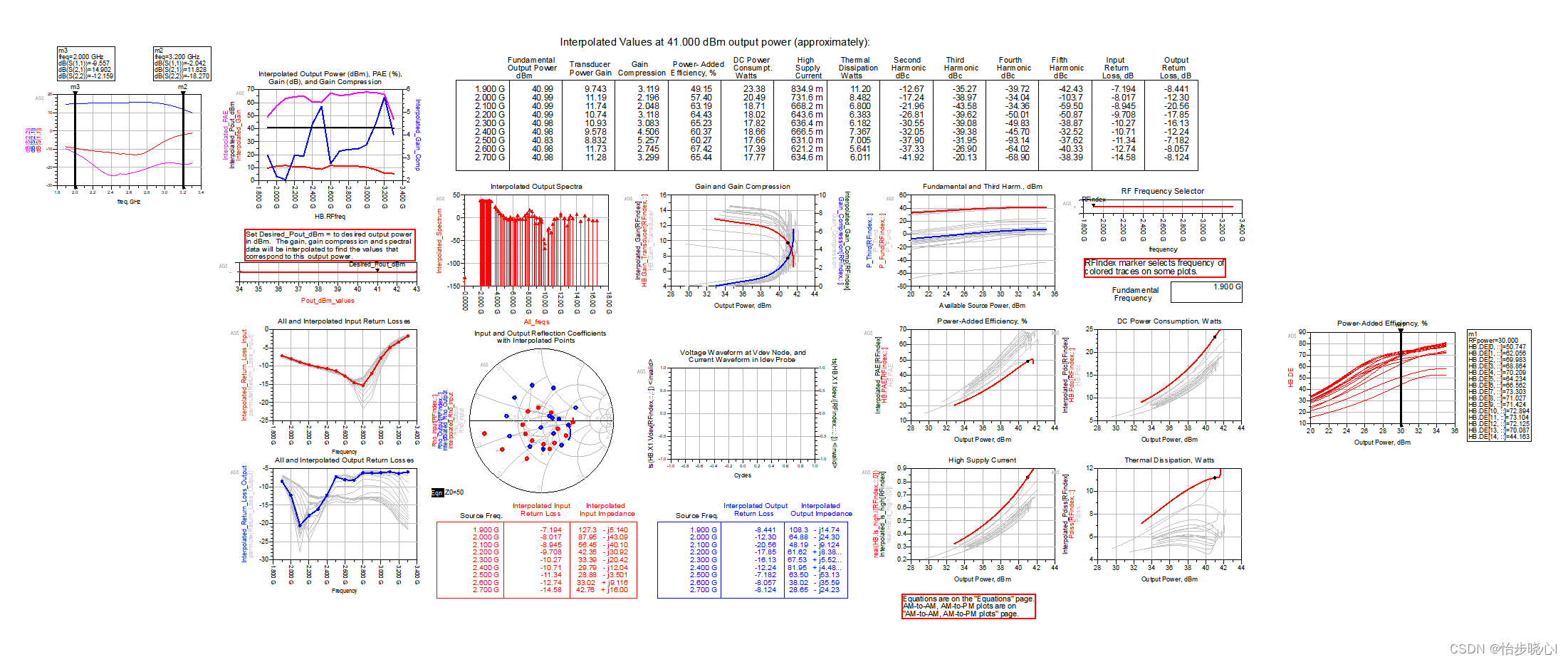

结果如下:
