【模拟电子技术Analog Electronics Technology 1】——用能带理论理解导体，绝缘体和半导体

导体，绝缘体和半导体

我们甚至在初中物理中就知道：导体的导电性能最好，绝缘体不导电，而半导体的导电性能介于两者之间。可是，内部的原理到底是什么呢？我们今天就一起揭开它神秘的面纱

1.1能带理论

要想从内部搞清楚导体，绝缘体和半导体的导电性，我们得先了解什么是能带：
下面是能带的概念：
在形成分子时，原子轨道构成具有分立能级的分子轨道。晶体是由大量的原子有序堆积而成的。由原子轨道所构成的分子轨道的数量非常之大，以至于可以将所形成的分子轨道的能级看成是准连续的，即形成了能带。

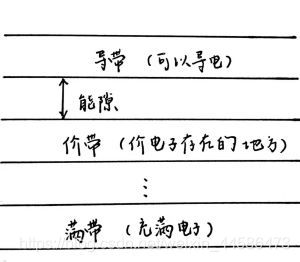

有几个术语我们先了解一下：

1. 相邻两能带间的能量范围称为“能隙”或“禁带”
2. 完全被电子占据的能带称满带，满带中的电子不能导电
3. 完全未被占据的称“空带”
4. 部分被占据的称“导带”。导带中的电子能够导电
5. 价电子所占据能带称“价带”，能量比价带低的各能带一般都是满带，价带可以是满带，也可以是导带


各种晶体能带数目及其宽度等都不相同，而我们现在要做的研究，使我们必须要关注电子存在的最高能带，也就是价带，价带中电子可以填充满，也可以不满，但是下面我们的讨论中，我们选择其中一种情况——电子填满，0开尔文条件之下来讨论

2.1导体的能带

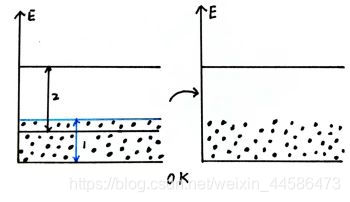

我们看第一张图，这个是导体的能带，我们可以看到，电子存在的最高能带（价带）和下一个可用的能带之间是有重合的，所以它的能级是连续的，那么，我们可以把它们重合处的界线隐去，那么就变成了一个很大的能带，对于这个能带（导带），电子并没有填满（故可以导电），那么试想一下，如果我们慢慢升高温度，那么这些电子最终都会成为自由电子，这就是导体的情况

2.2绝缘体的情况

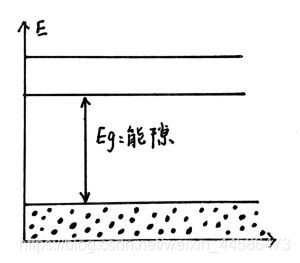

我们可以看到，电子存在的最高能带和下一个可用的能带之间还有很大一段距离，这叫做能隙，用Eg表示，当Eg 大约大于 4ev时，我们可以认为该物质就是绝缘体了
我们看看当温度升高电子的跃迁情况：

电子是不能运动到能隙中的，这是不允许的，所以电子收到激发之后只能直接跃迁到下一可用的能级上，但这在常温下几乎很难实现

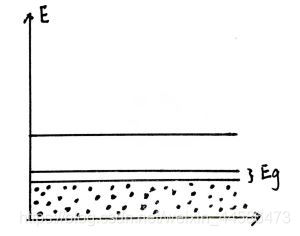

2.3半导体

能带的结构和绝缘体并没有很大区别，但是我们有没有发现，半导体的能隙变得短了很多，这样如果我们慢慢升高温度，就会有一部分电子跃迁到下一能级，所以它比绝缘体导电性更强，但是比导体的导电性弱（因为在导体中没有能隙或者说几乎没有能隙）

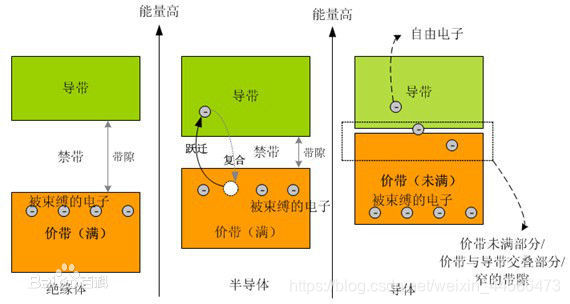

至此，我们用能带理论解释了为什么半导体的导电性介于导体和绝缘体之间，这也会为我们之后学习二极管，三极管打下坚实的基础

在接下来的博文中，我们将结合今天学到的知识，走进N型半导体，P型半导体和PN结的世界！
