J-LINK烧录bin文件

1、下载j-link工具包

推荐下载J-LINK V632a版本J-LINK工具

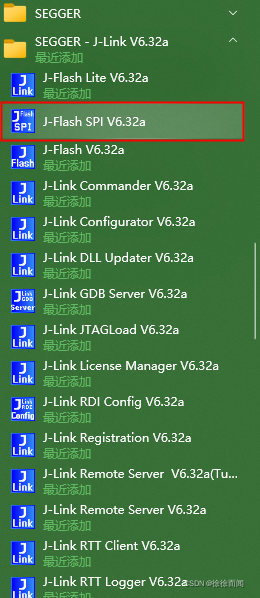

下载完成后可以在系统工具栏使用对应工具

这里使用J-flash SPI烧录bin文件。

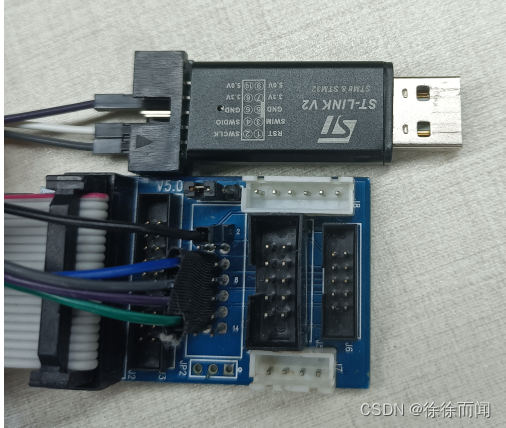

2、连接板子和烧录器

根据上图连接对应的引脚TDI->SI(以此类推)。注意要将ST-LINK的地线接过来

连接好后连接板子和主机。

打开j-flash SPI，在上面的视窗中点击Target->connect

注意：连接前需要短接复位重新上电，没有此操作是连接不成功的。

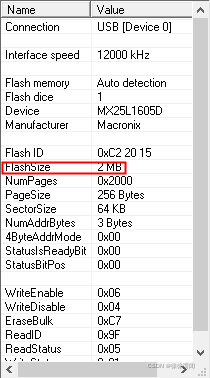

 连接成功（可以看到flash大小）

连接失败

 看下接线口是否插好，j-link烧录器指示灯有没有亮。

3、开始烧录

选择需要烧录的bin文件。

可以看到这个bin文件有5.7M大，如果你的flash没有bin文件大，则烧录的程序会有缺失。

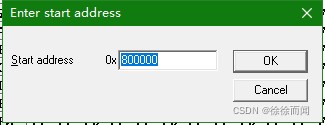

选择完会有个偏移地址，一般来说，8M的flash从4M开始，16M的flash从8M开始（也可以根据情况更改）。注意：地址不要从0开始！

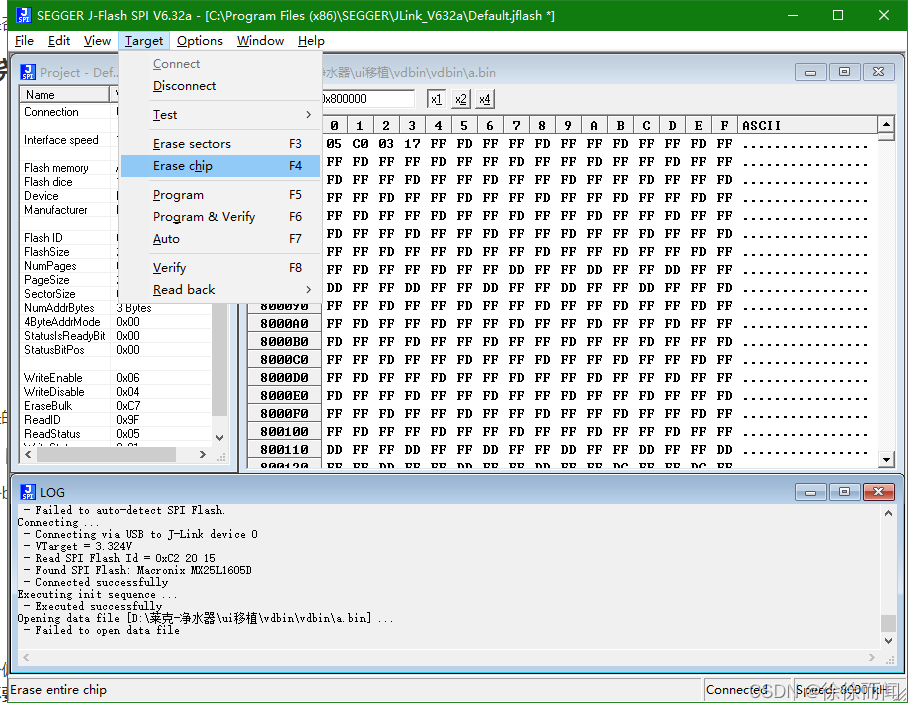

按下F4擦除flash里面的内容

然后点击F6开始烧录bin文件

最后点击readback可以看烧录数据对不对。

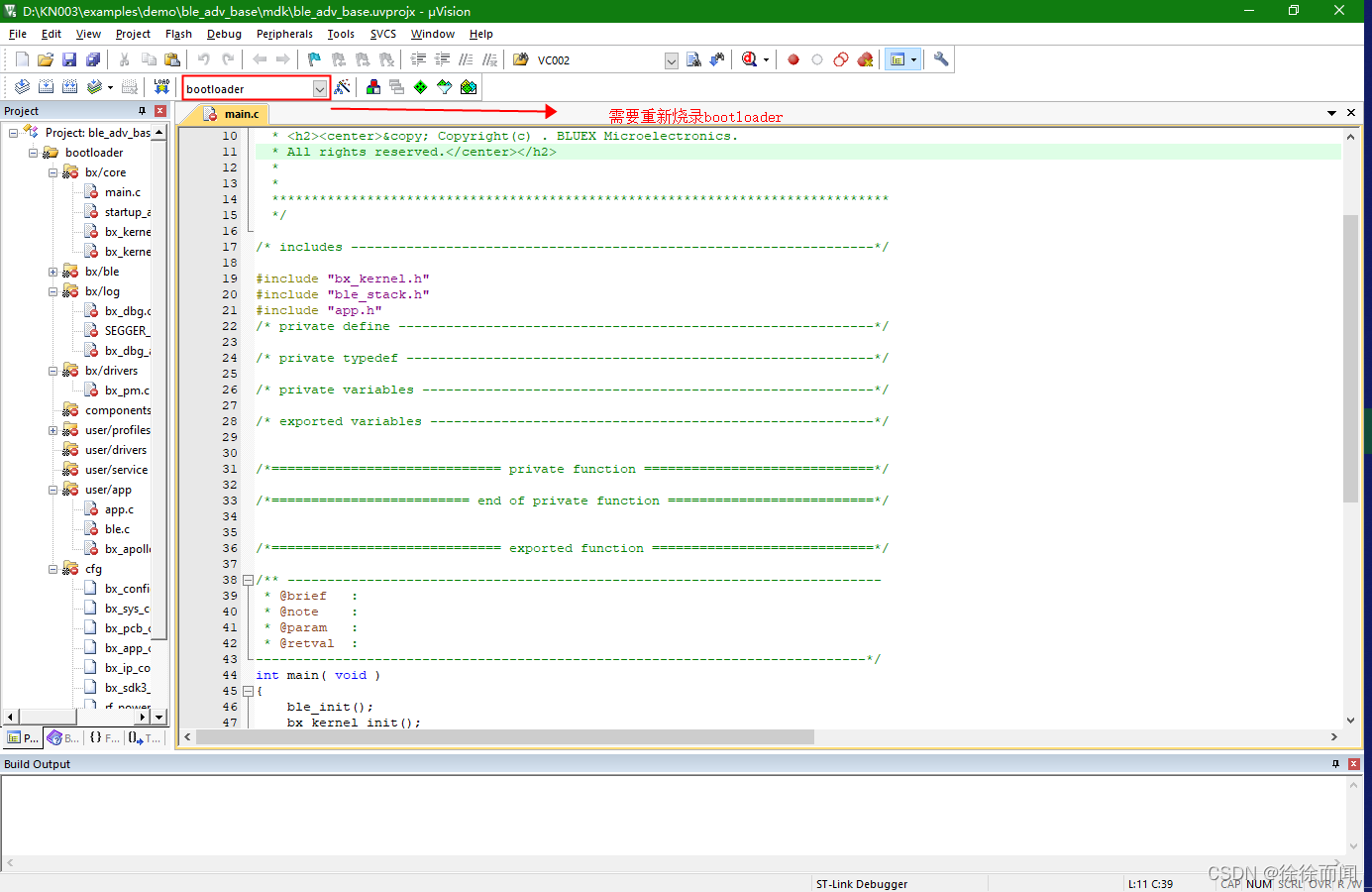

这个时候bin文件已经烧录成功了，想要继续跑程序别忘记重新烧录bootloader。
