OSPF的不规则区域

区域划分的要求：

1.区域之间必须存在ABR设备；

2.区域划分必须按照星型拓扑结构划分

不规则区域：

1.远离骨干的非骨干区域

2.不连续骨干

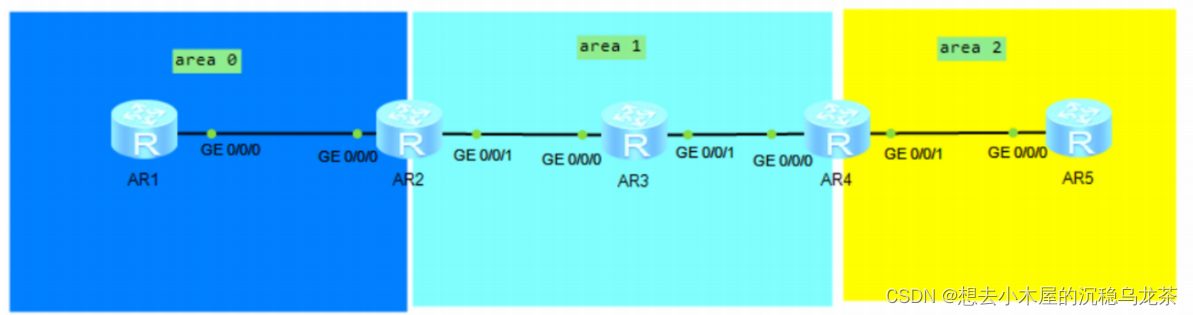

在这里插入图片描述

解决方法：

1.使用VPN隧道使非法的ABR合法化

注：在这个过程中,R4在创建虚拟专线后，可以直接通过拓扑信息学习到区域0的路由信息，同时也可以通过R2将区域0的路由信息发送给R4，而R4会无条件信任自己通过拓扑学来的路由信息，哪怕开销值非常大

使用vpn隧道解决不规则区域的缺点：

1）因为隧道的存在，可能会出现选录不佳的情况，导致数据额外进行封装，浪费资源；

2）可能会出现重复更新的情况；

3）因为虚拟链路的存在，AR4和AR2之间需要建立邻居关系，就导致AR2和AR4之间的周期性数据都要穿过中间的区域1，导致中间区域的资源浪费。

2.使用OSPF虚链路解决不规则区域问题

（限制：虚链路只能穿越一个区域，虚链路永远属于区域0）

双向配置

[r4-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2 ——虚链路的配置一定使双向的。
虚链路只能穿越一个区域——虚链路永远属于区域0。

使用虚链路解决不规则区域的缺点：

1）因为虚拟链路的存在，AR4和AR2之间需要建立邻居关系，就导致AR2和AR4之间的周期性数据都要穿过中间的区域1，导致中间区域的资源浪费；

2）只能穿越1个区域

3.多进程双向重发布

重发布需要运行在同时运行不同协议的边界路由器上，OSPF把这样的边界路由器称为ASBR——自治系统边界路由器（协议边界路由器）

，只有执行了重发布动作之后的设备才能称为是ABR设备

[r4-ospf-2]import-route ospf 1

缺点：导入的路由信息其标志为O_ASE，被认定为域外的路由信息（这部分路由信息可控性较差，所以信任度也较低）

优先级150

华为设备要求OSPF单区域的区域ID必须是区域0

LSA（链路状态通告）

LSA：OSPF协议在不同网络环境下产生的携带不同信息的载体

LSDB（链路状态数据库）

SPF（最短路径优先算法）

Type：LSA的类型，在OSPFV2版本中，需要掌握的LSA类型一共有6种

LinkState ID（链路状态标识符）用来标记一条LSA信息，相当于是一
条LSA信息的名字。
AdvRouter （通告路由器）：发出这条LSA信息的设备的RID。

链路状态类型，链路状态ID，通告路由器—— "LSA3 三元组”，通过这三个参数可以唯一的标识出一条LSA。

LSA的头部内容：

LSA的三元组

Age——LSA的老化时间——单位是s——当一条LSA信息被路由器产生时从0开始计时，整个LSA在网络传递的全过程，计时不中断。当有新的LSA到达时，将会覆盖旧的LSA信息。一般情况下，LSA的老化时间应该小于1800s（因为OSPF每1800s会进行一次周期更新）为了防止老化时间无限制地增长，我们设置了一个最大老化时间——MAX age:3600s，当一条LSA信息老化时间达到MAXage时，将被认定失效，从本地LSDB中删除。

OSPF的周期更新是按照每条LSA的老化时间来进行计时的，当一条LSA的老化时间到达1800s时，将进行周期更新，重新发送这条LSA信息。

当一台设备发出的LSA老化时间接近但不相同时，则需要分别进行周期更新，导致资源浪费——组步调计时器：300s——这是一种优化机制，当一条LSA信息的老化时间到达1800s之后，将不直接进行周期更新，而是再等300s，到达2100s之后，会一次性将所有老化时间在1800s-2100s之间的LSA信息一起进行更新。

seq（序列号）：32位二进制构成，由8位1十六进制来表示。一台路由器每发送同一条LSA信息，则将携带一个序列号，并且序列号依次加1.

序列号空间：

1）直线型序列空间——数值从最小值开始一直到最大值，依次加1，这样的优点是新旧关系容易判断，但是数量有限。若超出上限，则将无序列号可用，导致新旧关系无法判断。

2）循化型序列空间——序号可以循环使用，不会出现序号使用完的情况。但是若两个序号差值比较大的时候，可能会导致新旧关系无法判断。

3）棒棒糖型序列空间——OSPF使用的就是这种序列空间，但是其进入循环部分后，依旧会面临循环型序列空间的文题，所以，OSPF要求其不能进入循环，相当于是一个直线型序列空间，其取值0X80000001-0X7FFFFFFE

OSPF刷新序列号空间的方法：当一条LSA信息的序列号达到0X7FFFFFFE时，发出的路由器会将他的老化时间改为3600s，其他设备收到这条LSA信息后，会根据序号判断这是一条最新的LSA信息，将该信息刷新到本地LSDB中。之后，因为这条LSA信息的老化时间达到3600s，则将这条LS信息删掉。始发的路由器会再发送一条相同的LSA信息，其序列号使用0X80000001，其他设备收到后会把最新的LSA信息刷新到LSDB中，则刷新了序列号空间。

（联想RIP毒化路由）

chksum（校验和）：确保数据完整性。校验和也会参与LSA新旧比较，当两条LSA三元组相同，并且序列号也相同时，则可以使用校验和比较，校验和大的为新。
