层次方框图、Warnier图、IPO图

最新推荐文章于 2024-11-14 15:56:07 发布
最新推荐文章于 2024-11-14 15:56:07 发布
阅读量1.8w 收藏 67
点赞数 17
分类专栏： 软件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_44611096/article/details/111280169
版权

文章目录

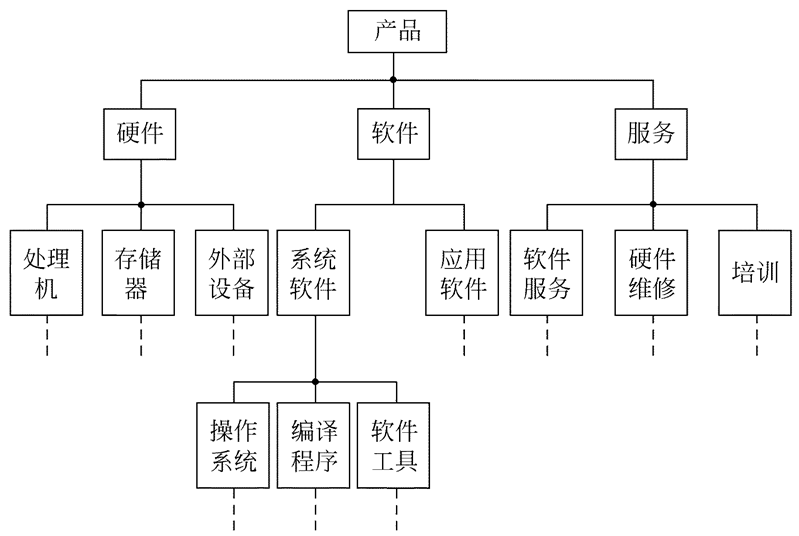

层次方框图

层次方框图用树形结构的一系列多层次的矩形框描绘数据的层次结构

例：描述一家计算机公司全部产品，这家公司的产品由硬件、软件和服务3类产品组成，软件产品又分为系统软件和应用软件，系统软件又进一步分为操作系统、编译程序和软件工具等。
在这里插入图片描述

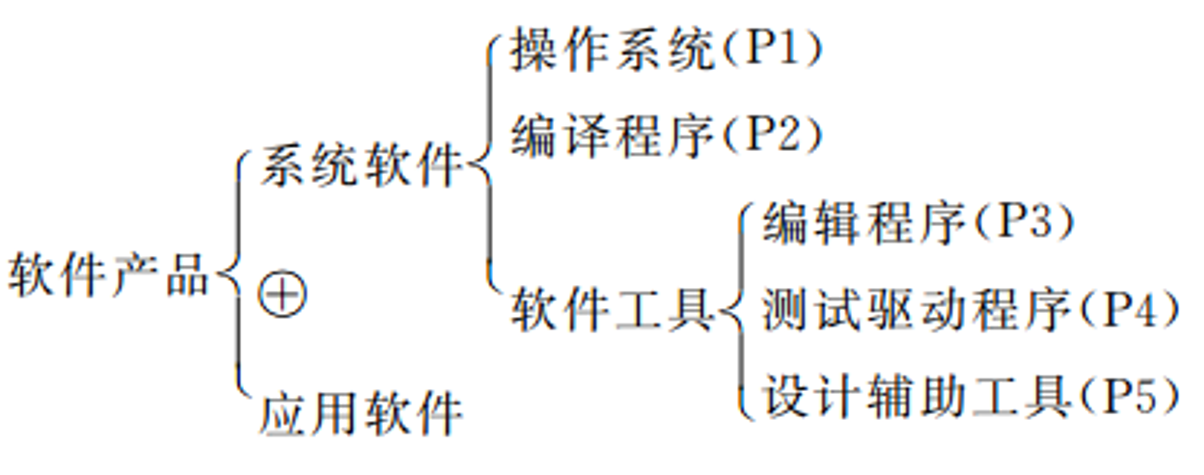

Warnier图

Warnier图用树形结构描绘信息

在这里插入图片描述

IPO图

IPO图是输入加工输出（Input Process Output）图的简称

在系统的模块结构图形成过程中，产生了大量的模块，在进行详细设计时开发者应为每一个模块写一份说明。IPO图就是用来说明每个模块的输入、输出数据和数据加工的重要工具。

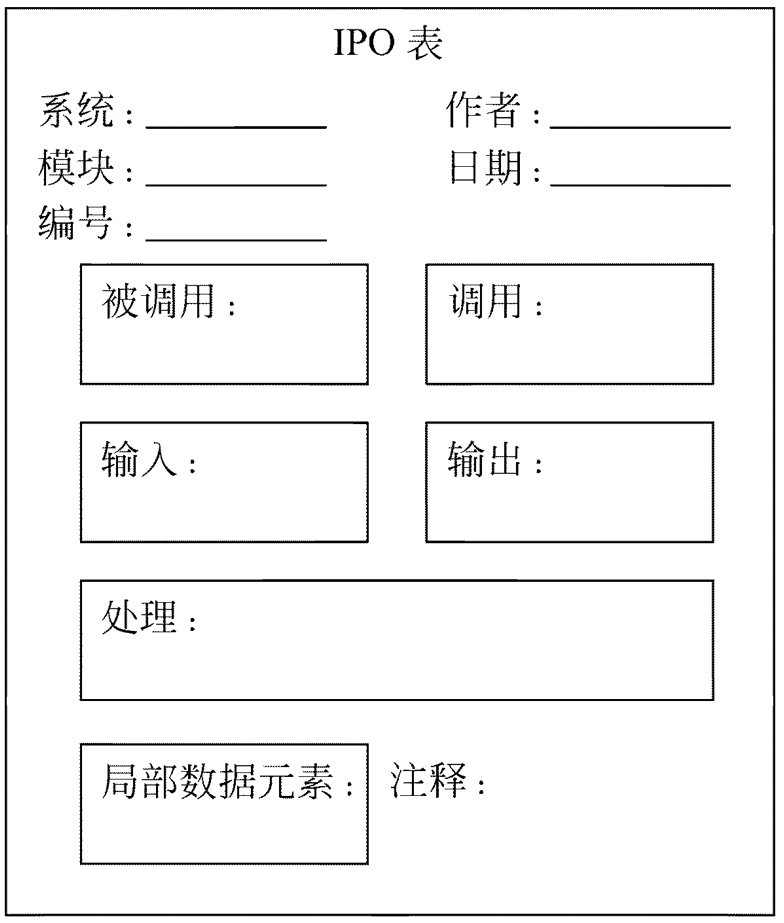

样板

在这里插入图片描述

示例

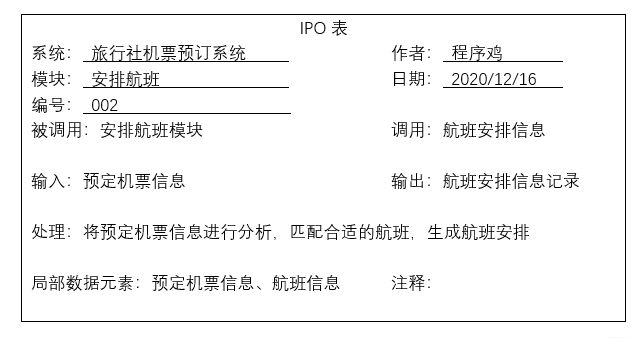

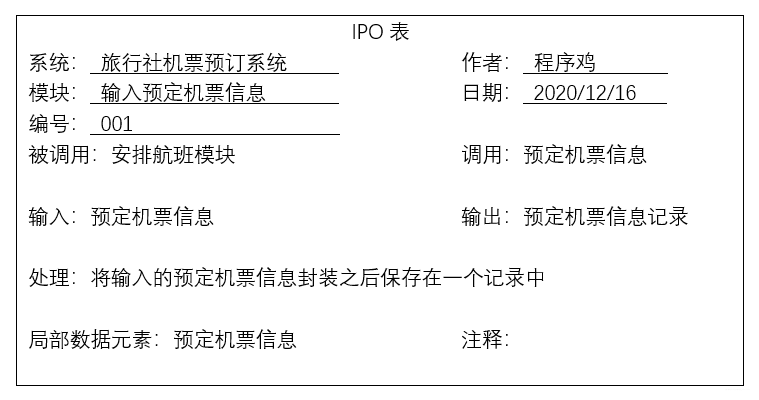

对旅行社机票预订系统的数据流图中的部分数据处理书写IPO图
在这里插入图片描述
在这里插入图片描述
