【功能模型】数据流图——期末快速复习用

概述

数据流图(DFD)描绘信息流和数据从输入移动到输出的过程中所经受的变换。

在数据流图中没有任何具体的物理部件，它只是描绘数据在软件中流动和被处理的逻辑过程。

设计数据流图时只需考虑系统必须完成的基本逻辑功能，完全不需要考虑怎样具体地实现这些功能。

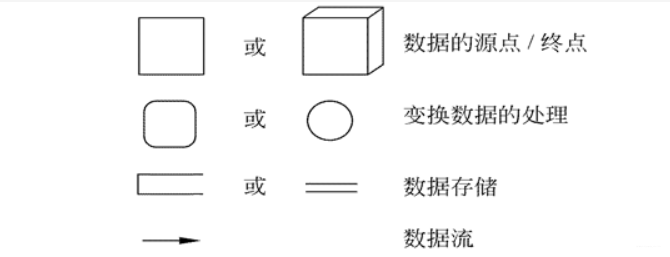

基本图形

例子

某航空公司为给旅客乘机提供方便，需要开发一个旅行社机票预订系统。业务流程如下：
a．各个旅行社把预订机票信息输入到系统中，系统为旅客安排航班。
b．当旅客交付了预订金后，系统打印出取票通知和账单给旅客。
c．旅客在飞机起飞前一天凭取票通知和账单交余款取票，系统核对无误即打印机票给旅客。

• 找出源点和终点：
  • 源点：旅行社
  • 终点：旅客
• 找出数据流：预定机票信息、预定金、取票通知、账单、余款、机票
• 找出处理：安排航班、打印、核对、取票
• 找出数据存储：预定机票信息表、航班安排表

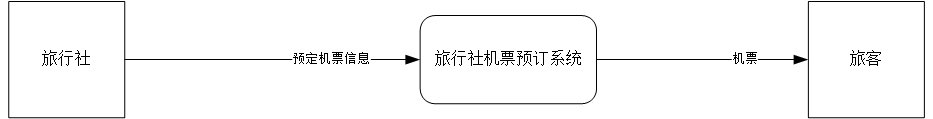

顶层数据流图

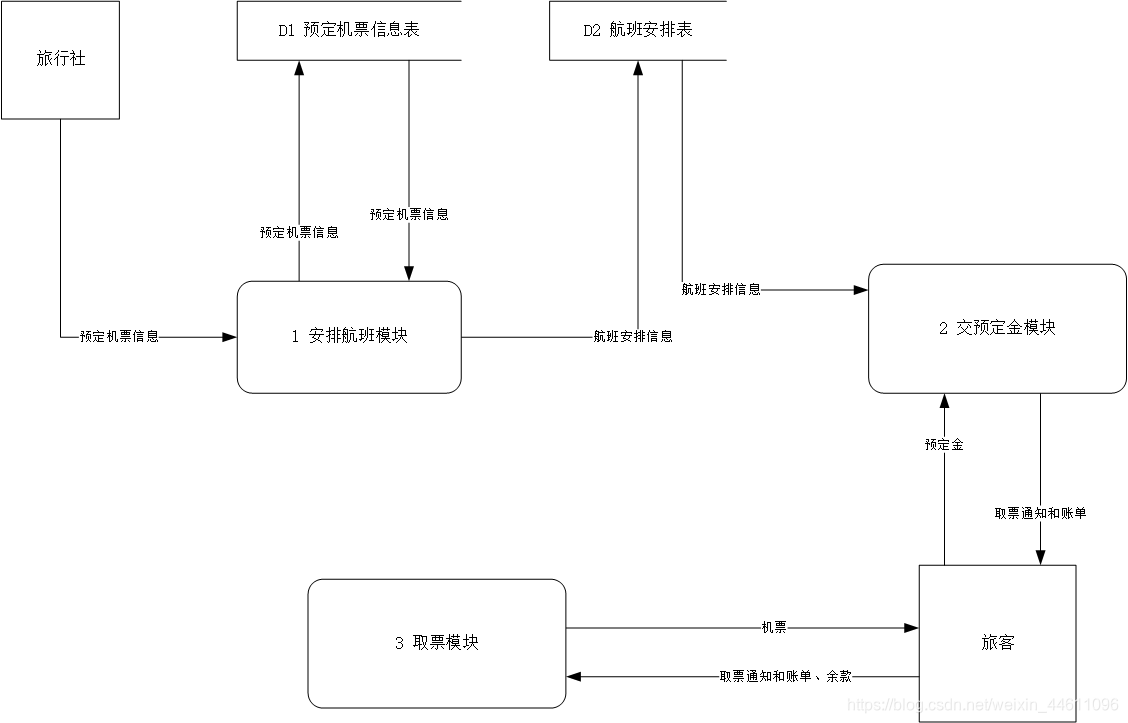

二层数据流图

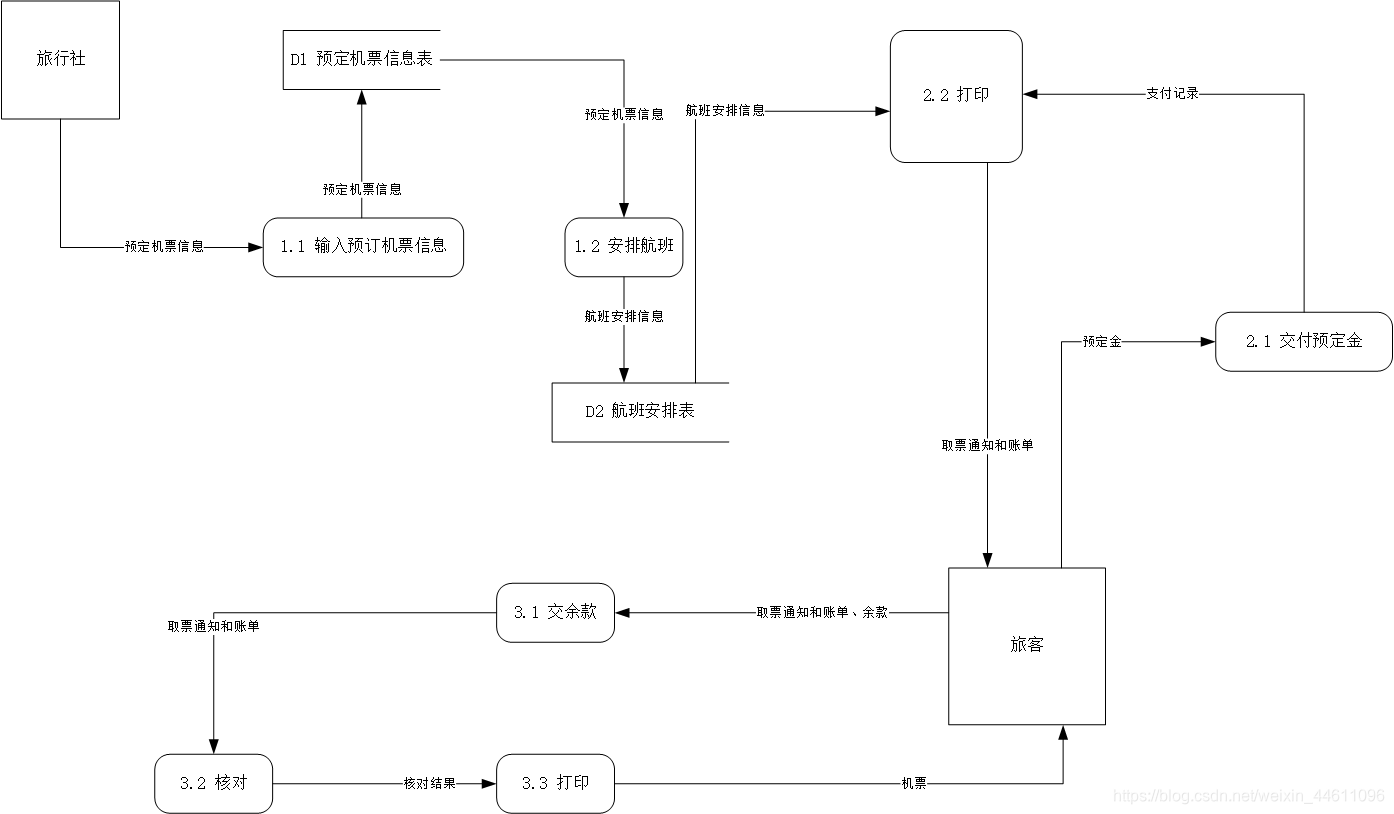

三层数据流图

如果可以继续细分，那么继续画4层数据流图，直至底层数据流图
